Пристрій зоотехнічного обліку молока і управління процесом доїння

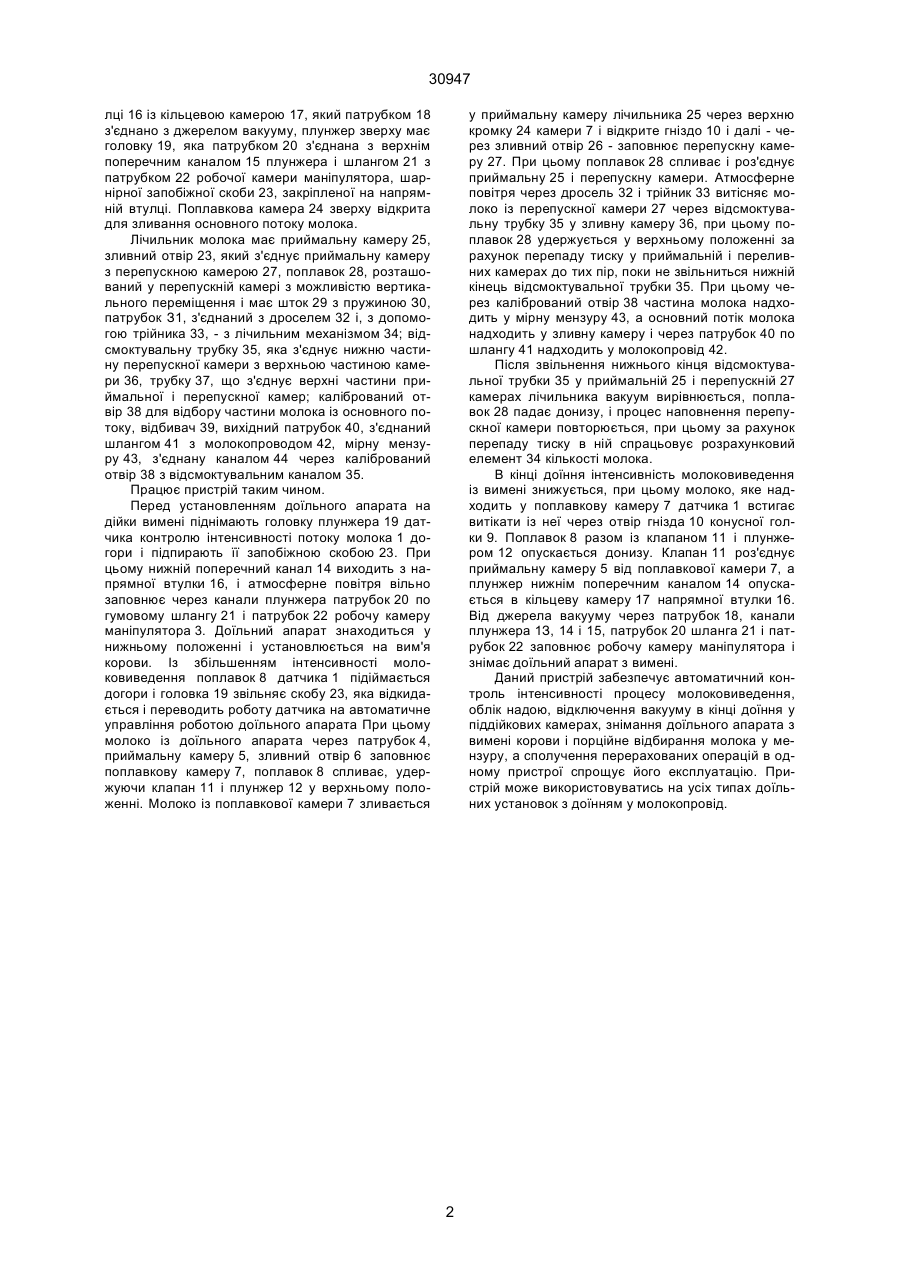

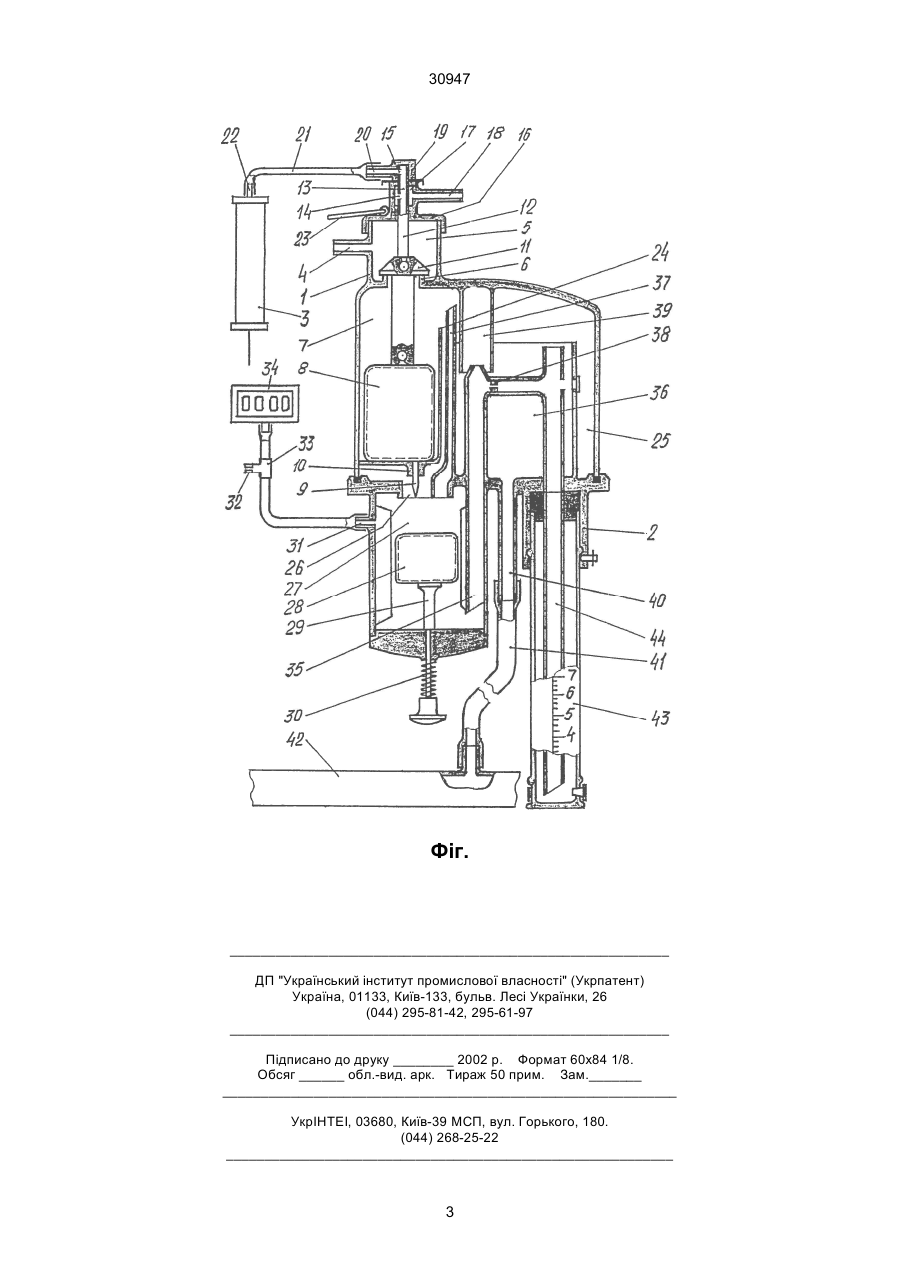

Пристрій зоотехнічного обліку молока і управління процесом доїння, що має лічильник молока, приймальну перепускну і випускну молочні камери, перепускний канал із каліброваним отвором пор 30947 лці 16 із кільцевою камерою 17, який патрубком 18 з'єднано з джерелом вакууму, плунжер зверху має головку 19, яка патрубком 20 з'єднана з верхнім поперечним каналом 15 плунжера і шлангом 21 з патрубком 22 робочої камери маніпулятора, шарнірної запобіжної скоби 23, закріпленої на напрямній втулці. Поплавкова камера 24 зверху відкрита для зливання основного потоку молока. Лічильник молока має приймальну камеру 25, зливний отвір 23, який з'єднує приймальну камеру з перепускною камерою 27, поплавок 28, розташований у перепускній камері з можливістю вертикального переміщення і має шток 29 з пружиною З0, патрубок З1, з'єднаний з дроселем 32 і, з допомогою трійника 33, - з лічильним механізмом 34; відсмоктувальну трубку 35, яка з'єднує нижню частину перепускної камери з верхньою частиною камери 36, трубку 37, що з'єднує верхні частини приймальної і перепускної камер; калібрований отвір 38 для відбору частини молока із основного потоку, відбивач 39, вихідний патрубок 40, з'єднаний шлангом 41 з молокопроводом 42, мірну мензуру 43, з'єднану каналом 44 через калібрований отвір 38 з відсмоктувальним каналом 35. Працює пристрій таким чином. Перед установленням доїльного апарата на дійки вимені піднімають головку плунжера 19 датчика контролю інтенсивності потоку молока 1 догори і підпирають її запобіжною скобою 23. При цьому нижній поперечний канал 14 виходить з напрямної втулки 16, і атмосферне повітря вільно заповнює через канали плунжера патрубок 20 по гумовому шлангу 21 і патрубок 22 робочу камеру маніпулятора 3. Доїльний апарат знаходиться у нижньому положенні і установлюється на вим'я корови. Із збільшенням інтенсивності молоковиведення поплавок 8 датчика 1 підіймається догори і головка 19 звільняє скобу 23, яка відкидається і переводить роботу датчика на автоматичне управління роботою доїльного апарата При цьому молоко із доїльного апарата через патрубок 4, приймальну камеру 5, зливний отвір 6 заповнює поплавкову камеру 7, поплавок 8 спливає, удержуючи клапан 11 і плунжер 12 у верхньому положенні. Молоко із поплавкової камери 7 зливається у приймальну камеру лічильника 25 через верхню кромку 24 камери 7 і відкрите гніздо 10 і далі - через зливний отвір 26 - заповнює перепускну камеру 27. При цьому поплавок 28 спливає і роз'єднує приймальну 25 і перепускну камери. Атмосферне повітря через дросель 32 і трійник 33 витісняє молоко із перепускної камери 27 через відсмоктувальну трубку 35 у зливну камеру 36, при цьому поплавок 28 удержується у верхньому положенні за рахунок перепаду тиску у приймальній і переливних камерах до тих пір, поки не звільниться нижній кінець відсмоктувальної трубки 35. При цьому через калібрований отвір 38 частина молока надходить у мірну мензуру 43, а основний потік молока надходить у зливну камеру і через патрубок 40 по шлангу 41 надходить у молокопровід 42. Після звільнення нижнього кінця відсмоктувальної трубки 35 у приймальній 25 і перепускній 27 камерах лічильника вакуум вирівнюється, поплавок 28 падає донизу, і процес наповнення перепускної камери повторюється, при цьому за рахунок перепаду тиску в ній спрацьовує розрахунковий елемент 34 кількості молока. В кінці доїння інтенсивність молоковиведення із вимені знижується, при цьому молоко, яке надходить у поплавкову камеру 7 датчика 1 встигає витікати із неї через отвір гнізда 10 конусної голки 9. Поплавок 8 разом із клапаном 11 і плунжером 12 опускається донизу. Клапан 11 роз'єднує приймальну камеру 5 від поплавкової камери 7, а плунжер нижнім поперечним каналом 14 опускається в кільцеву камеру 17 напрямної втулки 16. Від джерела вакууму через патрубок 18, канали плунжера 1З, 14 і 15, патрубок 20 шланга 21 і патрубок 22 заповнює робочу камеру маніпулятора і знімає доїльний апарат з вимені. Даний пристрій забезпечує автоматичний контроль інтенсивності процесу молоковиведення, облік надою, відключення вакууму в кінці доїння у піддійкових камерах, знімання доїльного апарата з вимені корови і порційне відбирання молока у мензуру, а сполучення перерахованих операцій в одному пристрої спрощує його експлуатацію. Пристрій може використовуватись на усіх типах доїльних установок з доїнням у молокопровід. 2 30947 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
