Пристрій для захвату вантажу

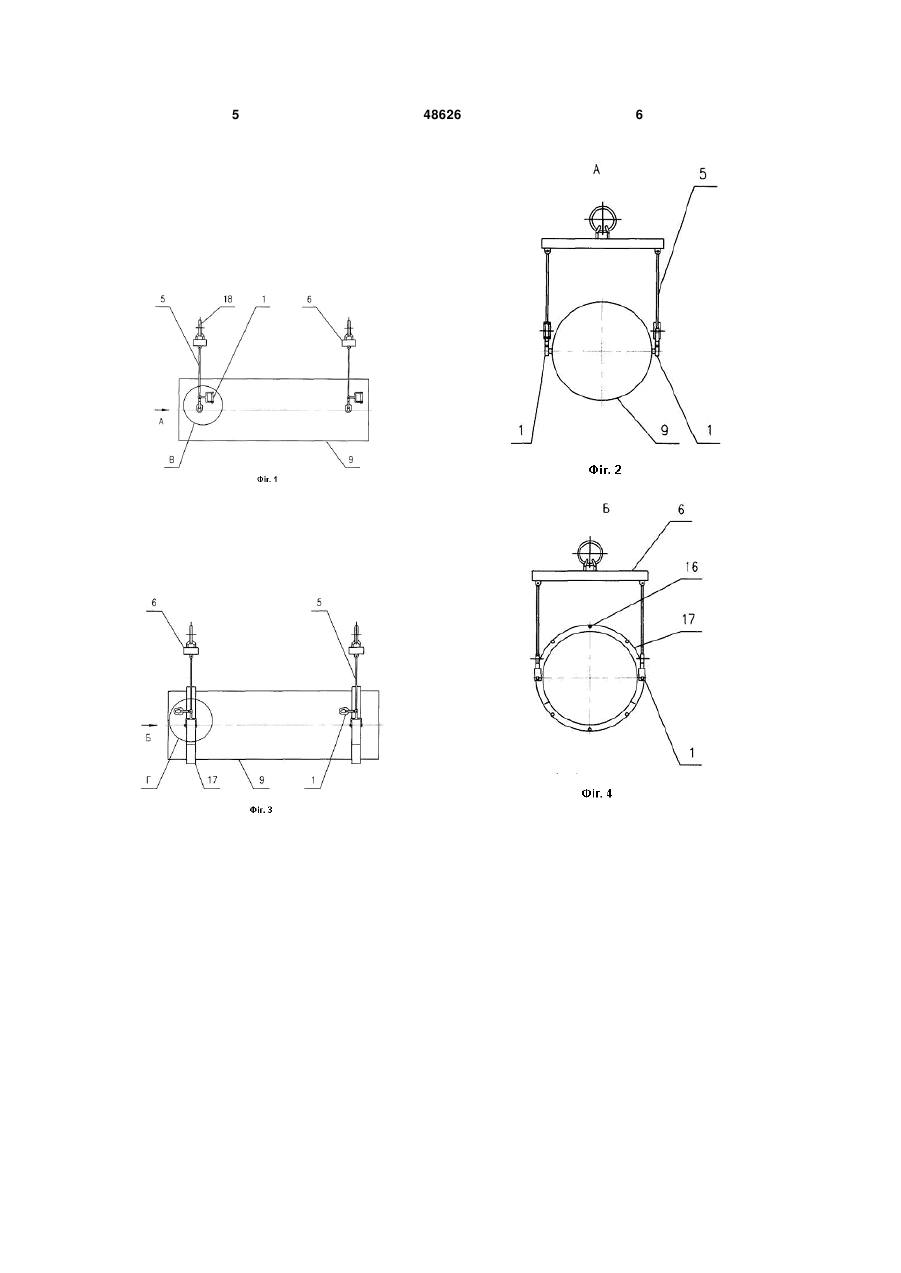

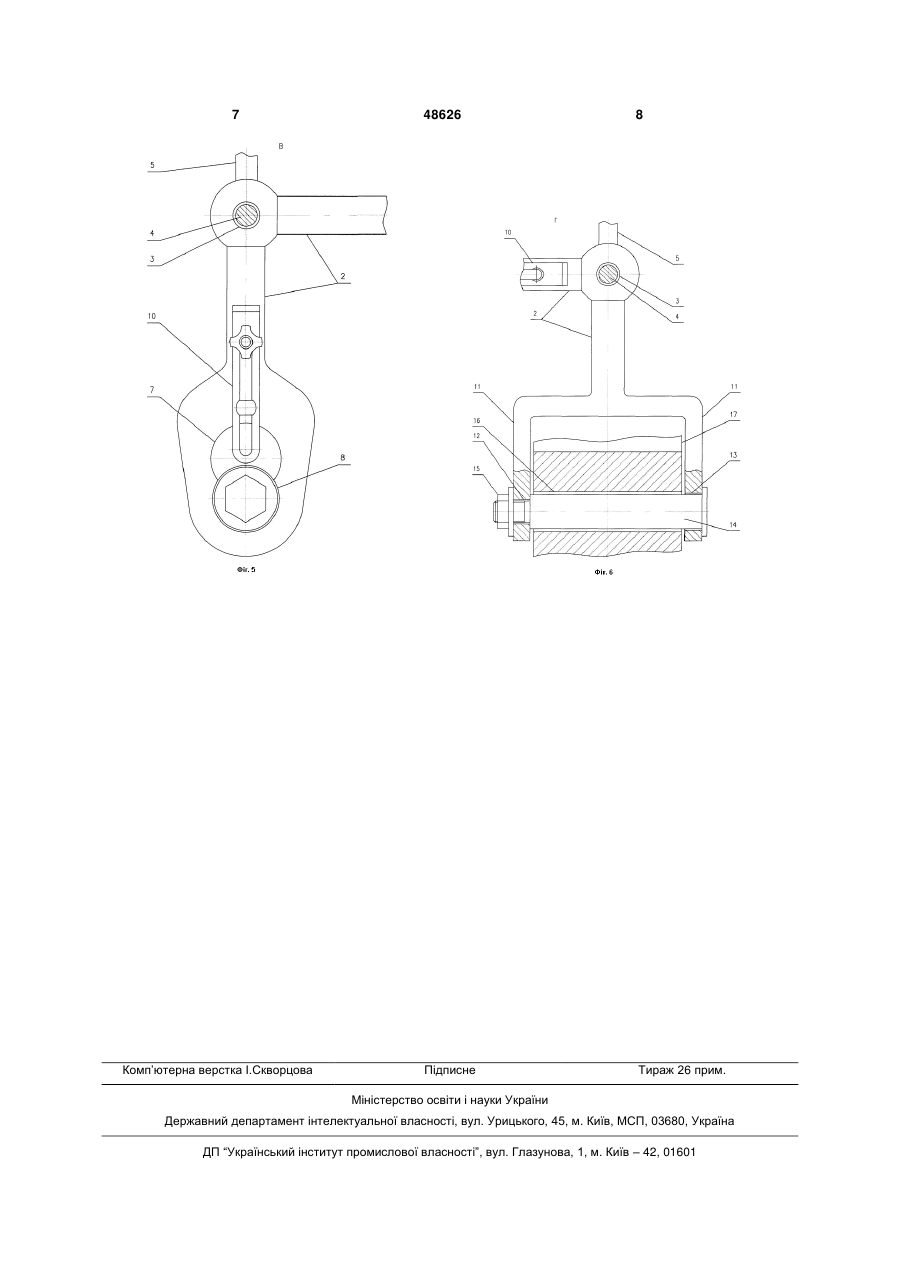

1. Пристрій для захвату вантажу, що містить вертикальний корпус, верхня частина котрого з'єднана зі стропом траверси за допомогою горизон 3 Відомий пристрій забезпечує перевантаження одного типу вантажу. Недоліком відомого пристрою для захвату вантажу є його невисокі експлуатаційні якості, тому що він не забезпечує перевантаження інших типів вантажів. В основу корисної моделі поставлена задача створення удосконаленої конструкції пристрою для захвату вантажу, яка б дозволила забезпечити підвищення його експлуатаційних якостей шляхом уведення в нього нових елементів і технічних рішень, таких як: - вертикальний корпус виконується у вигляді двоплечого важеля з можливістю повороту у поздовжній вертикальній площині, а елементи кріплення до вантажу розміщуються на кожному плечі двоплечого важеля, при цьому плечі двоплечого важеля розташовуються під кутом менше 180°, що дозволяє забезпечити перевантаження двох типів вантажів з різними елементами кріплення; - елементи кріплення до вантажу на одному з пліч двоплечого важелявиконуються у вигляді двох паралельних пластин з співвісними отворами для встановлення пальця, котрий взаємодіє з поздовжнім отвором вантажу, при цьому поздовжня вісь пальця розташовується у поздовжній вертикальній площині, що дозволяє забезпечити перевантаження вантажів, які мають кільцеві виступи, наприклад, кільцеві бандажі. Поставлена задача вирішується таким чином, що у запропонованому пристрої для захвату вантажу, який містить вертикальний корпус, верхня частина котрого з'єднана зі стропом траверси за допомогою горизонтальної вісі, а на нижній його частині розташовані елементи кріплення до вантажу, виконані, переважно, у вигляді вушка з фіксатором для взаємодії з вантажопідйомним штирем вантажу, в ньому вертикальний корпус виконаний у вигляді двоплечого важеля з можливістю повороту у поздовжній вертикальній площині, а елементи кріплення до вантажу розміщені на кожному плечі двоплечого важеля, при цьому плечі двоплечого важеля розташовані під кутом менше 180°. Елементи кріплення до вантажу на одному з пліч двоплечого важеля виконані у вигляді двох паралельних пластин з співвісними отворами для встановлення пальця, котрий взаємодіє з поздовжнім отвором вантажу, при цьому поздовжня вісь пальця розташована у поздовжній вертикальній площині. Для пояснення конструкції пристрою і його роботи додаються креслення і його детальний опис. На кресленнях зображено: - на Фіг. 1 - загальний вид вантажу першого типу; - на Фіг.2 - вигляд А Фіг. 1 (вигляд збоку на перший вантаж); 48626 4 - на Фіг.3 – загальний вигляд вантажу другого типу; - на Фіг.4 - вигляд Б Фіг.3 (вигляд збоку на другий вантаж); - на Фіг.5 - виносний елемент В Фіг. 1 (двоплечий важіль у першому положенні); - на Фіг.6 - виносний елемент Г Фіг.3 (двоплечий важіль у другому положенні). Запропонований пристрій 1 (Фіг. 1-4) складається з двоплечого важеля 2 з отвором 3 і горизонтальною віссю 4 для кріплення до стропи 5 траверси 6. На одному плечі двоплечого важеля 2 виконаний фігурний отвір 7 для взаємодії з вантажопідйомним штирем 8 вантажу 9 і змонтований фіксатор 10 (Фіг.5). На другому плечі двоплечого важеля 2 змонтовані дві паралельні пластини 11 з співвісними отворами 12 і 13 для встановлення пальця 14 з гайкою 15 (Фіг.6). Палець 14 взаємодіє з поздовжнім отвором 16 кільцевого бандажа 17, встановленого на вантажі 9. На траверсі 6 змонтована петля 18 для взаємодіє з гаком крана. Плечі двоплечого важеля 2 розташовані під кутом 90°. Робота запропонованого пристрою для захвату вантажу здійснюється наступним чином. Для перевантаження циліндричного вантажу 9 з транспортного засобу на монтажні возики у складальному цеху на вантаж 9 першого типу встановлюють вантажопідйомні штирі 8. На кожен штир 8 надягають пристрій 1 за допомогою фігурного отвору 7 і фіксують за допомогою фіксатора 10 у першому положенні (фіг. 1, 2, 5). Після перевантаження пристрої 1 і вантажопідйомні штирі 8 знімають з вантажу 9 і встановлюють на нього бандажі 17 (див. книгу Джур Е. А. и др., "Технология производства космических ракет", Днепропетровск, ДГУ, 1992, с. 133, рис.6.8). Бандажі 17 дозволяють повертати вантаж 9 навколо його поздовжньої осі, що полегшує монтажні роботи на ньому. Для проведення випробувань вантаж 9 разом з бандажами 17 (вантаж другого типу) перевантажують на випробувальний стенд. Для цього двоплечий важіль 2 на кожній траверсі 6 повертають на кут 90° за стрілкою годинника навколо горизонтальної осі 4 і закріплюють пристрій 1 за допомогою пальця 14 з гайкою 15 на відповідному поздовжньому отворі 16 бандажа 17 у другому положенні (Фіг.3, 4, 6). Для подальшого перевантаження вантажу 9 без бандажів 17 двоплечі важелі 2 повертають у протилежному напрямку на кут 90° у перше положення (Фіг. 1). Перевантаження вантажу 9 здійснюють за допомогою двох кранів. Таким чином, запропонований пристрій для захвату вантажу, який має просту і надійну конструкцію, забезпечує універсальність його застосування. 5 48626 6 7 Комп’ютерна верстка І.Скворцова 48626 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
