Пристрій для захвату вантажу

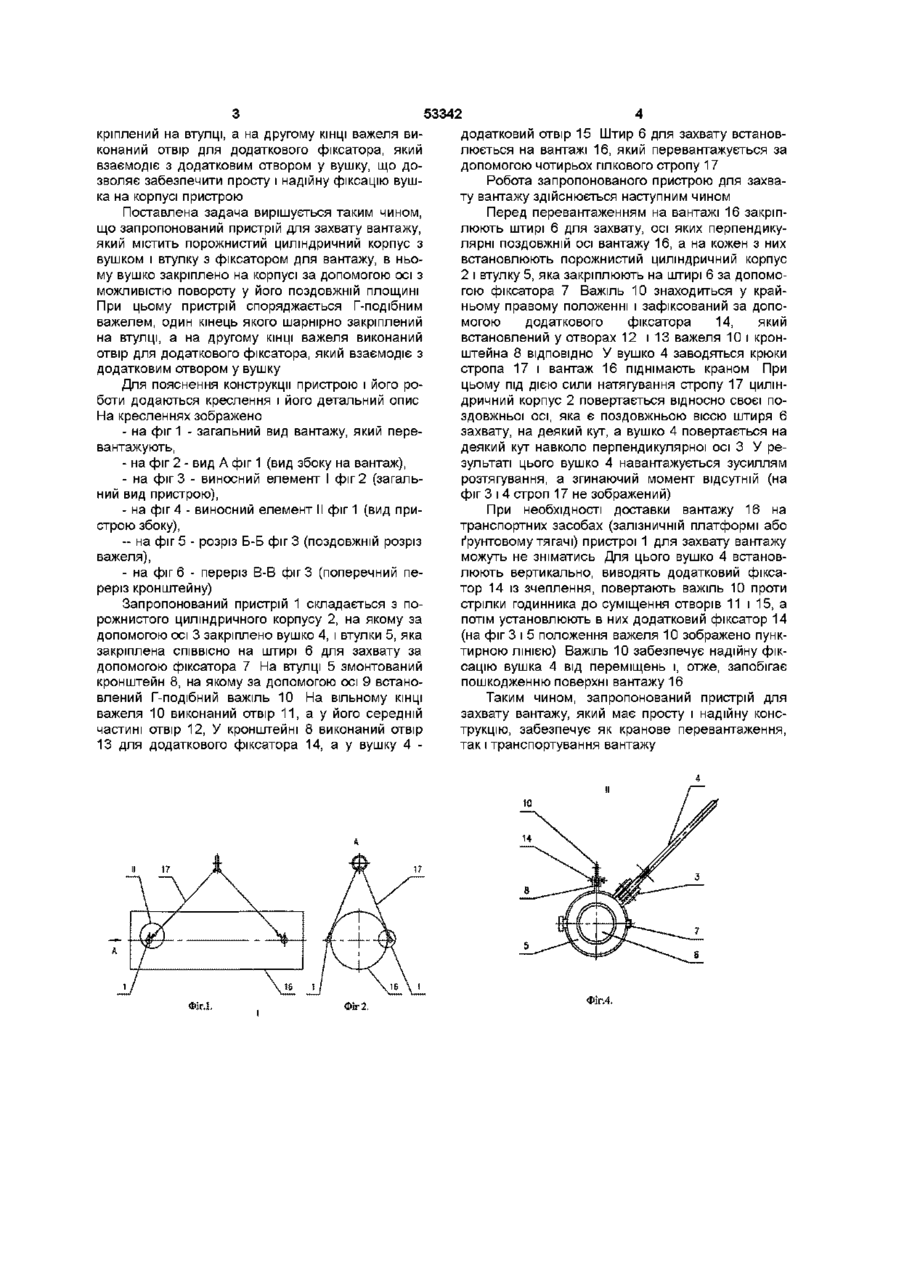

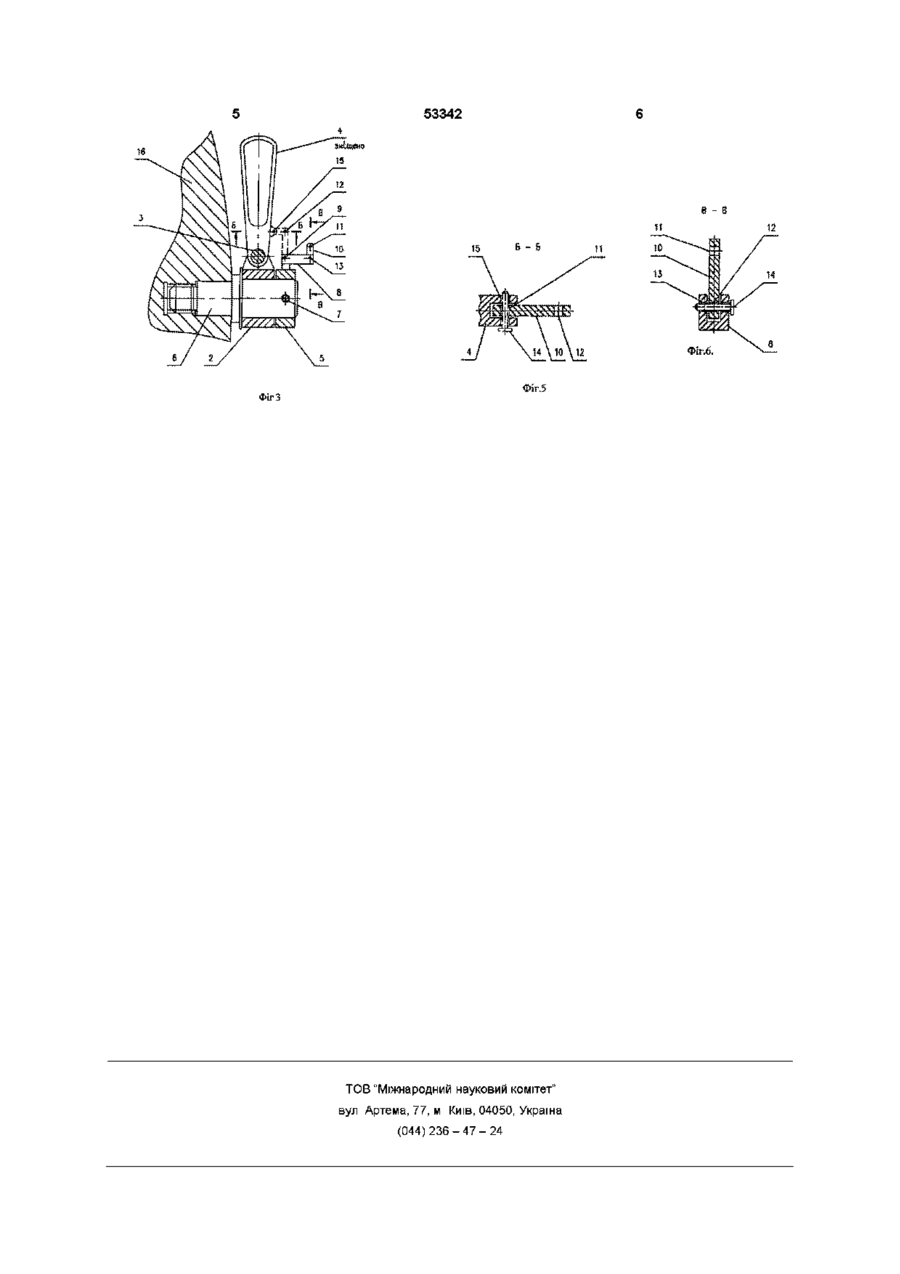

1 Пристрій для захвату вантажу, що містить порожнистий циліндричний корпус з вушком і втулку з фіксатором для вантажу, який відрізняється тим, що в ньому вушко закріплено на корпусі за допомогою осі з можливістю повороту у його поздовжній ПЛОЩИНІ 2 Пристрій для захвату вантажу за п 1, який відрізняється тим, що він споряджений Г-подібним важелем, один кінець якого шарнірно закріплений на втулці, а на другому КІНЦІ важеля виконаний отвір для додаткового фіксатора, який взаємодіє з додатковим отвором у вушку Винахід відноситься до вантажопідйомного обладнання, а більш конкретно - до пристроїв для захвату вантажів і може використовуватися для перевантаження вантажів, які споряджені штирями для захвату Відомим Є пристрій для захвату вантажу, який містить порожнистий циліндричний корпус з вушком і фіксатор для вантажу [див авт св СРСР № 952718, МПКВ66С1/10, В66С1/66, 1980 р ] Як фіксатор застосовується штифт Відомий пристрій за допомогою строп кріпиться до траверси Але траверса призначена для перевантаження вантажів одного типорозміру, що знижує їх універсальність Крім того, траверса має великі габарити і масу, що ускладнює їх ховання Недоліком відомого пристрою є його низькі експлуатаційні якості, такі як - наявність траверси, - невисока надійність його фіксації через можливість випадання фіксатора Замість траверс могуть застосовуватися багато ГІЛКОВІ стропи з крюками на їх кінцях [див книгу Ю П Лапкин, А Р Малкович «Перегрузочные устройства», справочник - Л «Машиностроение», 1984 - С 56 - 57] Вони мають малі габарити і масу Отже, щоб запобігти дії стропів на поверхню вантажу, який перевантажують, а також забезпечити зчеплення крюків стропів, вушком повинна мати велику висоту Враховуючи, що стропи розташовані похило, на вушко, штир для захвату і вантаж у МІСЦІ кріплення штиря буде діяти значний по величині згинаючий момент У результаті цього вантаж і пристрій для захвату вантажу необхідно додатково зміцнювати, що небажано Найближчим до запропонованого по технічному рішенню є вибраний як прототип пристрій для захвату вантажу по авт св СРСР № 1020355, МПК В66С1/66, 1981 р Цей пристрій містить порожнистий циліндричний корпус з вушком і втулку з фіксатором для вантажу Як фіксатор застосовується гвинт, який разом з втулкою забезпечує надійну фіксацію пристрою Недоліком відомого пристрою для захвату вантажу є його невисокі експлуатаційні якості, обумовлені наявністю траверси В основу винаходу поставлена задача створення удосконаленої конструкції пристрою для захвату вантажу, яка б дозволила забезпечити підвищення його експлуатаційних якостей шляхом уведення в нього нових елементів і технічних рішень, таких як - вушко закріплюється на корпусі за допомогою осі з можливістю повороту у його поздовжній площині, що дозволяє запобігти дії на вушко згинаючого моменту, тому на неї діє тільки розтягуючи зусилля, - пристрій споряджається Г-подібним важелем, що дозволяє запобігти пошкодженню вантажу шарнірно закріпленим вушком під час доставки його на транспортних засобах, тому що вушко нерухомо фіксується на корпусі пристрою, - один кінець Г-подібного важеля шарнірно за (21)2002043660 со го ю 53342 кріплений на втулці, а на другому КІНЦІ важеля виконаний отвір для додаткового фіксатора, який взаємодіє з додатковим отвором у вушку, що дозволяє забезпечити просту і надійну фіксацію вушка на корпусі пристрою Поставлена задача вирішується таким чином, що запропонований пристрій для захвату вантажу, який містить порожнистий циліндричний корпус з вушком і втулку з фіксатором для вантажу, в ньому вушко закріплено на корпусі за допомогою осі з можливістю повороту у його поздовжній площині При цьому пристрій споряджається Г-подібним важелем, один кінець якого шарнірно закріплений на втулці, а на другому КІНЦІ важеля виконаний отвір для додаткового фіксатора, який взаємодіє з додатковим отвором у вушку Для пояснення конструкції пристрою і його роботи додаються креслення і його детальний опис На кресленнях зображено - на фіг 1 - загальний вид вантажу, який перевантажують, - на фіг 2 - вид А фіг 1 (вид збоку на вантаж), - на фіг 3 - виносний елемент І фіг 2 (загальний вид пристрою), - на фіг 4 - виносний елемент II фіг 1 (вид пристрою збоку), ~ на фіг 5 - розріз Б-Б фіг 3 (поздовжній розріз важеля), - на фіг 6 - переріз В-В фіг 3 (поперечний переріз кронштейну) Запропонований пристрій 1 складається з порожнистого циліндричного корпусу 2, на якому за допомогою осі 3 закріплено вушко 4, і втулки 5, яка закріплена СПІВВІСНО на штирі 6 для захвату за допомогою фіксатора 7 На втулці 5 змонтований кронштейн 8, на якому за допомогою осі 9 встановлений Г-подібний важіль 10 На вільному КІНЦІ важеля 10 виконаний отвір 11, а у його середній частині отвір 12, У кронштейні 8 виконаний отвір 13 для додаткового фіксатора 14, а у вушку 4 ФІг.І, ФІг 2, додатковий отвір 15 Штир 6 для захвату встановлюється на вантажі 16, який перевантажується за допомогою чотирьох гілкового стропу 17 Робота запропонованого пристрою для захвату вантажу здійснюється наступним чином Перед перевантаженням на вантажі 16 закріплюють штирі 6 для захвату, осі яких перпендикулярні поздовжній осі вантажу 16, а на кожен з них встановлюють порожнистий циліндричний корпус 2 і втулку 5, яка закріплюють на штирі 6 за допомогою фіксатора 7 Важіль 10 знаходиться у крайньому правому положенні і зафіксований за допомогою додаткового фіксатора 14, який встановлений у отворах 12 і 13 важеля 10 і кронштейна 8 ВІДПОВІДНО У вушко 4 заводяться крюки стропа 17 і вантаж 16 піднімають краном При цьому під дією сили натягування стропу 17 циліндричний корпус 2 повертається відносно своєї поздовжньої осі, яка є поздовжньою віссю штиря 6 захвату, на деякий кут, а вушко 4 повертається на деякий кут навколо перпендикулярної осі З У результаті цього вушко 4 навантажується зусиллям розтягування, а згинаючий момент відсутній (на фіг 3 і 4 строп 17 не зображений) При необхідності доставки вантажу 16 на транспортних засобах (залізничній платформі або ґрунтовому тягачі) пристрої 1 для захвату вантажу можуть не зніматись Для цього вушко 4 встановлюють вертикально, виводять додатковий фіксатор 14 із зчеплення, повертають важіль 10 проти стрілки годинника до суміщення отворів 11 і 15, а потім установлюють в них додатковий фіксатор 14 (на фіг 3 і 5 положення важеля 10 зображено пунктирною ЛІНІЄЮ) Важіль 10 забезпечує надійну фіксацію вушка 4 від переміщень і, отже, запобігає пошкодженню поверхні вантажу 16 Таким чином, запропонований пристрій для захвату вантажу, який має просту і надійну конструкцію, забезпечує як кранове перевантаження, так і транспортування вантажу Фіг.4. 53342 ФІг ,6. Фіг.5 Фіг З ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
