Спосіб розділення багатофазних середовищ
Формула / Реферат
Спосіб розділення багатофазних середовищ зустрічно-рівнобіжними гвинтовими закрученими потоками, який полягає у створенні двох рівнобіжних гвинтових потоків з відділенням важких фракцій за рахунок перерозподілу динамічного тиску в результуючій плинності за рахунок відцентрової сили, який відрізняється тим, що напрямок створюваних гвинтових потоків протилежний, а крок спіралеподібних струмів, що утворюються, зміщений у потоках таким чином, щоб лінія струму одного потоку попадала у міжспіральний простір іншого.
Текст

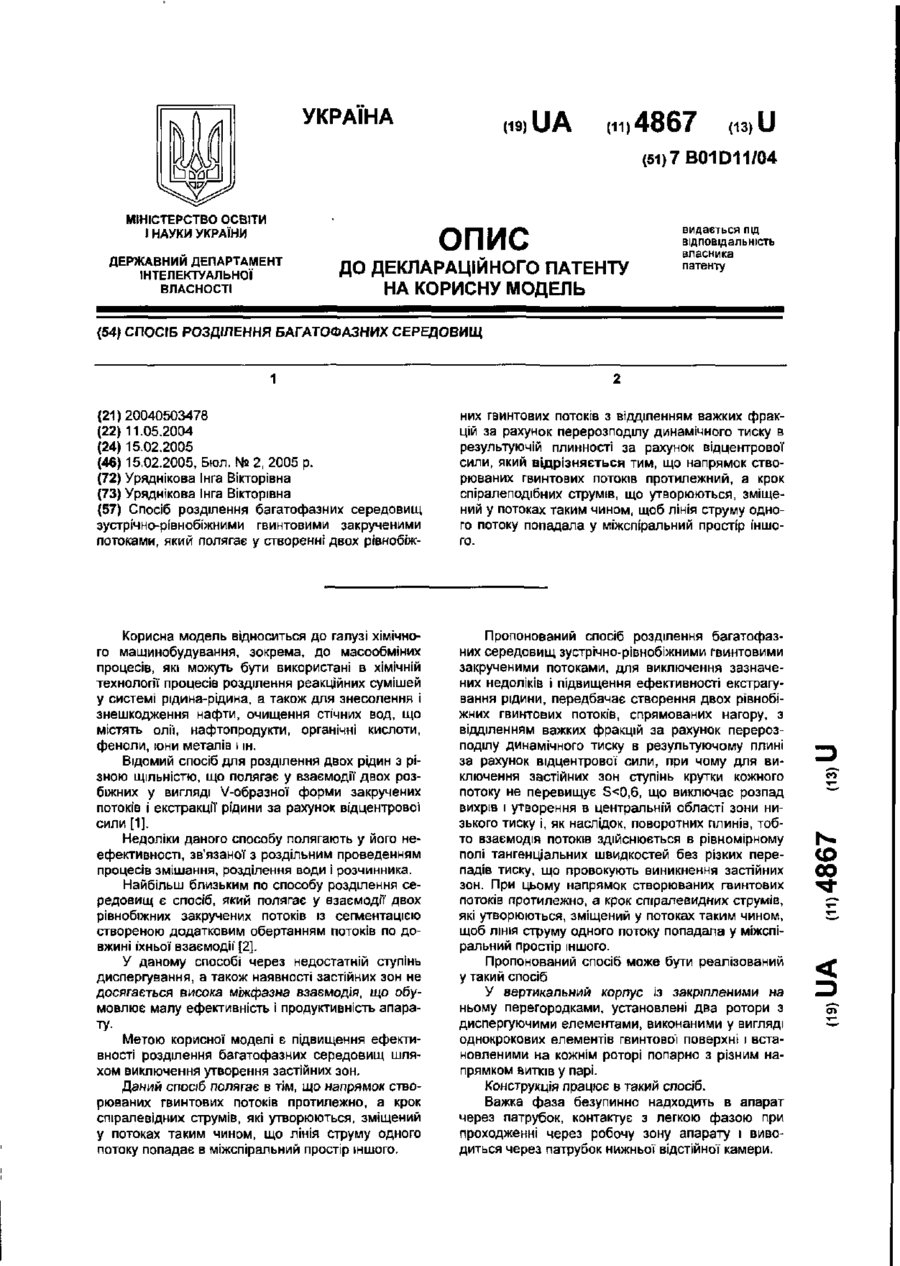

Спосіб розділення багатофазних середовищ зустрічно-рівнобіжними гвинтовими закрученими потоками, який полягає у створенні двох рівнобіж них гвинтових потоків з відділенням важких фракцій за рахунок перерозподілу динамічного тиску в результуючій плинності за рахунок відцентрової сили, який відрізняється тим, що напрямок створюваних гвинтових потоків протилежний, а крок спіралеподібних струмів, що утворюються, зміщений у потоках таким чином, щоб лінія струму одного потоку попадала у міжспіральний простір іншого. Корисна модель відноситься до галузі хімічного машинобудування, зокрема, до масообміних процесів, які можуть бути використані в хімічній технології процесів розділення реакційних сумішей у системі рідина-рідина, а також для знесолення і знешкодження нафти, очищення стічних вод, що містять олії, нафтопродукти, органічні кислоти, феноли, іони металів і ін. Відомий спосіб для розділення двох рідин з різною щільністю, що полягає у взаємодії двох розбіжних у вигляді V-образної форми закручених потоків і екстракції рідини за рахунок відцентрової сили [1]. Недоліки даного способу полягають у його неефективності, зв'язаної з роздільним проведенням процесів змішання, розділення води і розчинника. Найбільш близьким по способу розділення середовищ є спосіб, який полягає у взаємодії двох рівнобіжних закручених потоків із сегментацією створеною додатковим обертанням потоків по довжині їхньої взаємодії' [2]. У даному способі через недостатній ступінь диспергування, а також наявності застійних зон не досягається висока міжфазна взаємодія, що обумовлює малу ефективність і продуктивність апаратуМетою корисної моделі є підвищення ефективності розділення багатофазних середовищ шляхом виключення утворення застійних зон. Даний спосіб полягає в тім, що напрямок створюваних гвинтових потоків протилежно, а крок спіралевідних струмів, які утворюються, зміщений у потоках таким чином, що лінія струму одного потоку попадає в міжспіральний простір іншого. Пропонований спосіб розділення багатофазних середовищ зустрічно-рівнобіжними гвинтовими закрученими потоками, для виключення зазначених недоліків і підвищення ефективності екстрагування рідини, передбачає створення двох рівнобіжних гвинтових потоків, спрямованих нагору, з відділенням важких фракцій за рахунок перерозподілу динамічного тиску в результуючому плині за рахунок відцентрової сили, при чому для виключення застійних зон ступінь крутки кожного потоку не перевищує S
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for separation of polyphase media
Автори англійськоюUriadnikova Inha Viktorivna
Назва патенту російськоюСпособ разделения многофазных сред
Автори російськоюУрядникова Инга Викторовна
МПК / Мітки
МПК: B01D 11/04
Мітки: багатофазних, середовищ, розділення, спосіб
