Камерний насос

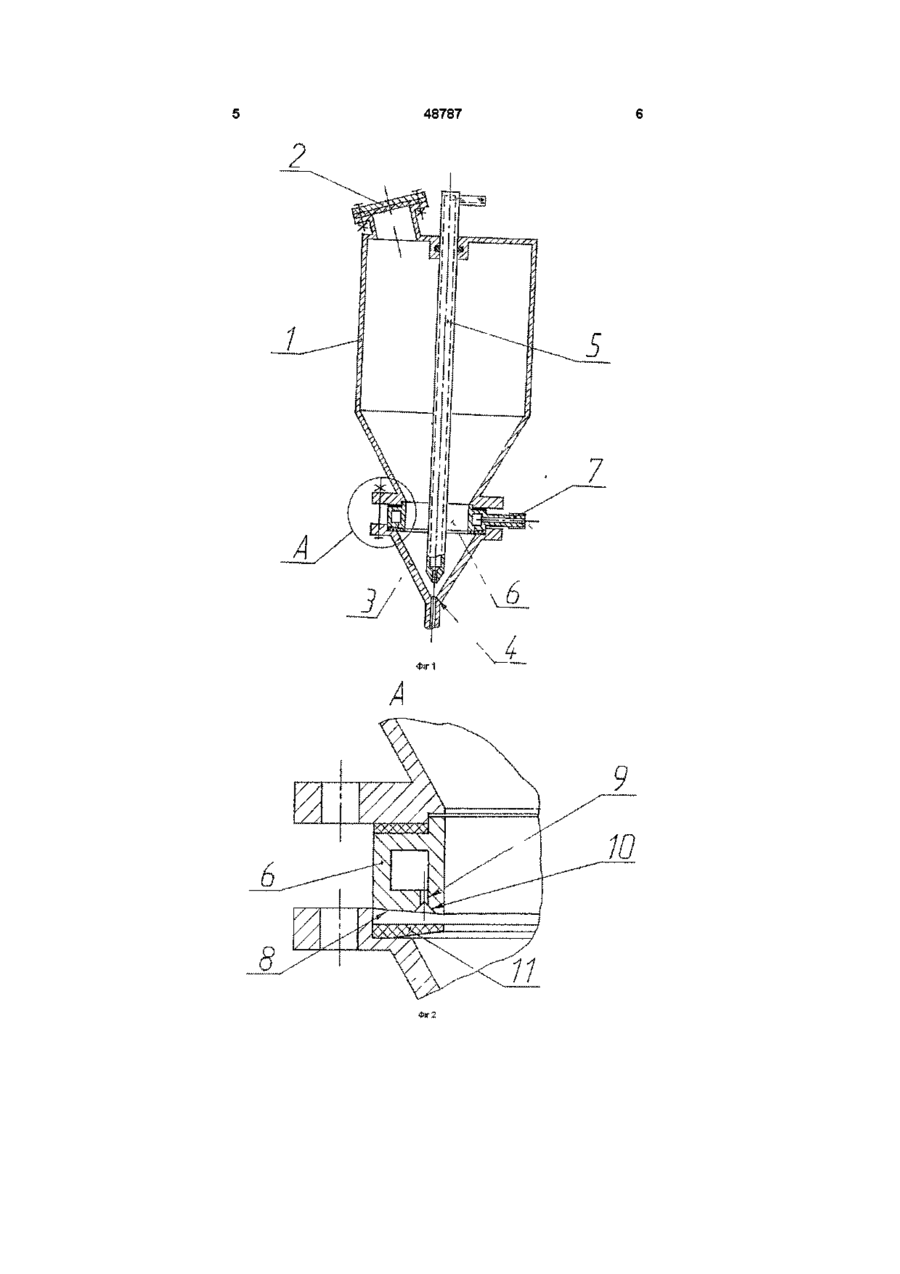

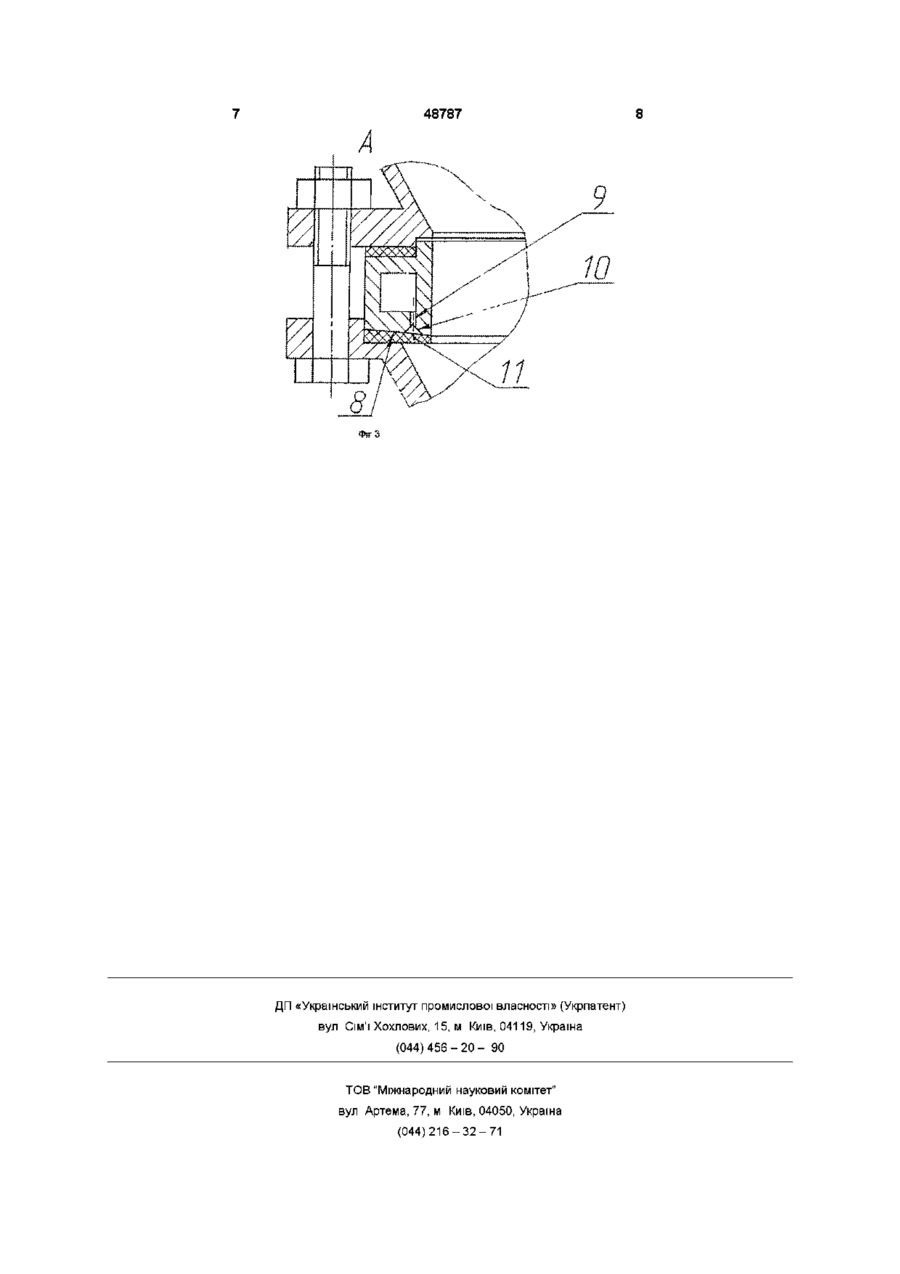

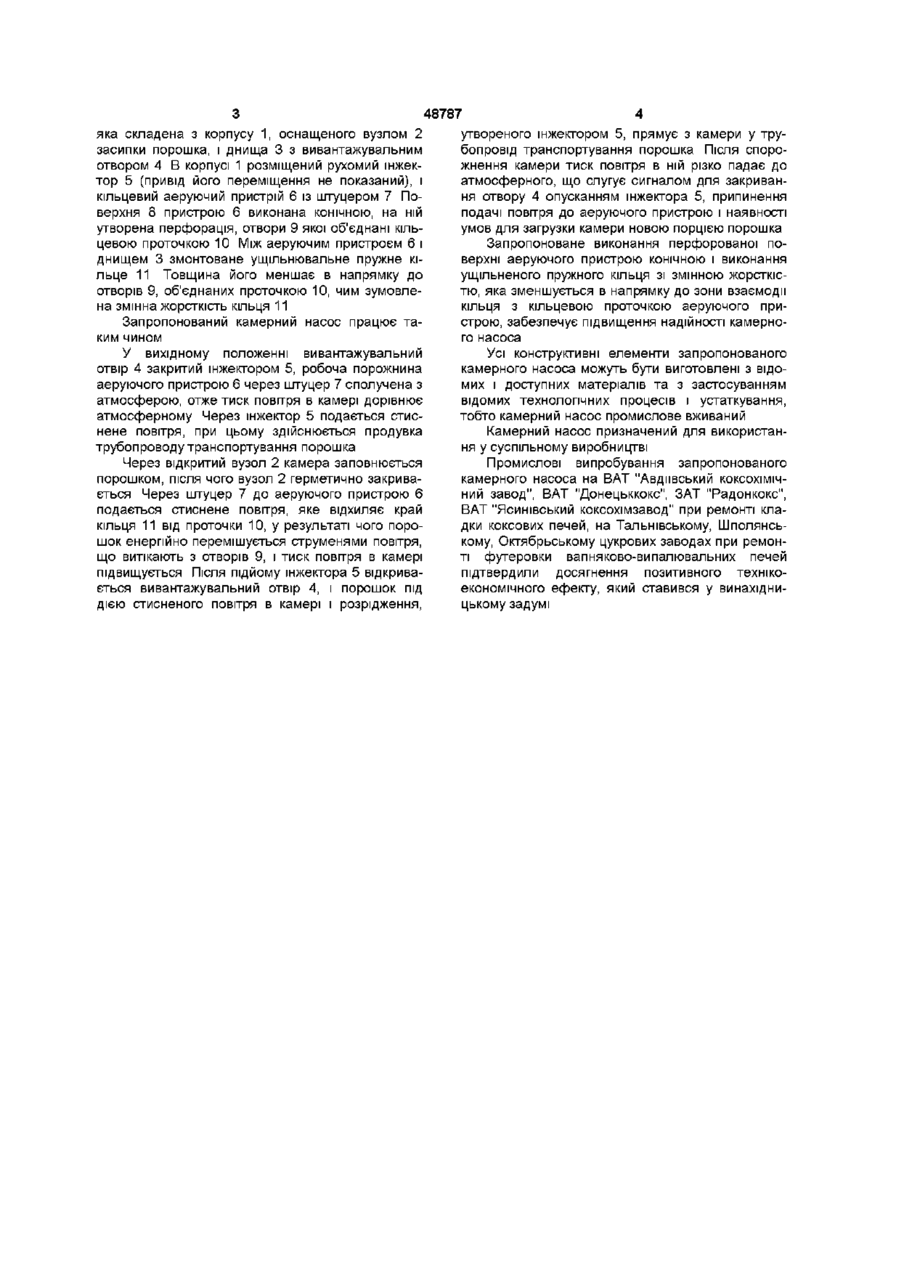

Камерний насос, що містить герметичну камеру з вузлом завантаження порошка і вивантажу вальним отвором та розміщені в камері рухомий інжектор, наділений функцією закривання вивантажувального отвору, і кільцевий перфорований аеруючий пристрій, отвори якого спрямовані вниз і об'єднані кільцевою проточкою, ущільненою за допомогою пружного кільця, який відрізняється тим, що перфорована поверхня аеруючого пристрою виконана конічною, а ущільнювальне пружне кільце виконане зі змінною жорсткістю, яка зменшується в напрямку до зони взаємодії кільця з кільцевою проточкою аеруючого пристрою Винахід стосується, в основному, коксохімічної та металургійної промисловостей і може бути використаний в інших галузях народного господарства при пневмотранспортуванні сипучих матеріалів Як прототип прийнятий камерний насос, що містить герметичну камеру з вузлом завантаження порошка і вивантажувальним отвором та розміщені в камері рухомий інжектор, наділений функцією закривання вивантажувального отвору, і кільцевий перфорований аеруючий пристрій, отвори якого спрямовані вниз і об'єднані кільцевою проточкою, ущільненою за допомогою пружного кільця (див патент України №7097, кл F27D1/16.1995 р) Цей камерний насос має понижену надійність, яка спричинена відсутністю гарантії щільного прилягання пружного кільця до перфорованої поверхні аеруючого пристрою, що уможливлює закупорювання порошком аеруючого пристрою при падінні в ньому тиску повітря у порівнянні з тиском повітря в камері В основу винахідницького задуму було покладене завдання вдосконалення камерного насоса шляхом усунення недоліку прототипу, яке забезпечує підвищення його надійності Поставлене завдання вирішене таким чином, що в камерному насосі, який містить герметичну камеру з вузлом завантаження порошка і вивантажувальним отвором та розміщені в камері рухомий інжектор, наділений функцією закривання вивантажувального отвору, і кільцевий перфорований аеруючий пристрій, отвори якого спрямовані вниз і об'єднані кільцевою проточкою, ущільненою за допомогою пружного кільця, проведені такі конструктивні перетворення 1) перфорована поверхня аеруючого пристрою виконана конічною, 2) пружне ущільнювальне кільце виконане зі змінною жорсткістю, яка зменшується в напрямку до зони взаємодії кільця з кільцевою проточкою аеруючого пристрою Запропонований камерний насос забезпечує технічну результативність -підвищення надійності, забезпечене попереднім натягом пружного кільця при його монтажі, що гарантує щільне прилягання цього кільця до перфорованої поверхні аеруючого пристрою, а значить, виключає можливість потрапляння порошка до робочої порожнини аеруючого пристрою при падінні тиску повітря в ній у порівнянні з тиском повітря в камері Вищевказане свідчить про наявність причинно-наслідкового зв'язку між сукупністю суттєвих ознак запропонованого камерного насоса і забезпеченою при цьому техніко-економічною результативністю Технічна суть запропонованого камерного насоса пояснюється рисунками, на яких зображено фіг 1 - загзльний вид камерного насосу, фіг 2 - елемент А на фіг 1 перед монтажем пружного кільця, фыгЗ - елемент А на фіг 1 після монтажу пружного кільця Камерний насос містить герметичну камеру, 1 00 1^ 00 48787 яка складена з корпусу 1, оснащеного вузлом 2 засипки порошка, і днища 3 з вивантажувальним отвором 4 В корпусі 1 розміщений рухомий інжектор 5 (привід його переміщення не показаний), і кільцевий аеруючий пристрій 6 із штуцером 7 Поверхня 8 пристрою 6 виконана конічною, на ній утворена перфорація, отвори 9 якої об'єднані кільцевою проточкою 10 Між аеруючим пристроєм 6 і днищем 3 змонтоване ущільнювальне пружне кільце 11 Товщина його меншає в напрямку до отворів 9, об'єднаних проточкою 10, чим зумовлена змінна жорсткість кільця 11 Запропонований камерний насос працює таким чином У вихідному положенні вивантажувальний отвір 4 закритий інжектором 5, робоча порожнина аеруючого пристрою 6 через штуцер 7 сполучена з атмосферою, отже тиск повітря в камері дорівнює атмосферному Через інжектор 5 подається стиснене повітря, при цьому здійснюється продувка трубопроводу транспортування порошка Через відкритий вузол 2 камера заповнюється порошком, після чого вузол 2 герметично закривається Через штуцер 7 до аеруючого пристрою 6 подається стиснене повітря, яке відхиляє край кільця 11 від проточки 10, у результаті чого порошок енергійно перемішується струменями повітря, що витікають з отворів 9, і тиск повітря в камері підвищується Після підйому інжектора 5 відкривається вивантажувальний отвір 4, і порошок під дією стисненого повітря в камері і розрідження, утвореного інжектором 5, прямує з камери у трубопровід транспортування порошка Після спорожнення камери тиск повітря в ній різко падає до атмосферного, що слугує сигналом для закривання отвору 4 опусканням інжектора 5, припинення подачі повітря до аеруючого пристрою і наявності умов для загрузки камери новою порцією порошка Запропоноване виконання перфорованої поверхні аеруючого пристрою конічною і виконання ущільненого пружного кільця зі змінною жорсткістю, яка зменшується в напрямку до зони взаємодії кільця з кільцевою проточкою аеруючого пристрою, забезпечує підвищення надійності камерного насоса Усі конструктивні елементи запропонованого камерного насоса можуть бути виготовлені з відомих і доступних матеріалів та з застосуванням відомих технологічних процесів і устаткування, тобто камерний насос промислове вживаний Камерний насос призначений для використання у суспільному виробництві Промислові випробування запропонованого камерного насоса на ВАТ "Авдмвський КОКСОХІМІЧНИЙ завод", ВАТ "Донецьккокс", ЗАТ "Радонкокс", ВАТ "Ясинівський коксохімзавод" при ремонті кладки коксових печей, на Тальнівському, Шполянському, Октябрьському цукрових заводах при ремонті футеровки вапняково-випалювальних печей підтвердили досягнення позитивного технікоекономічного ефекту, який ставився у винахідницькому задумі 48787 Фіг1 А 48787 ФІГ З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
