Заглибний діафрагмовий вібраційний насос

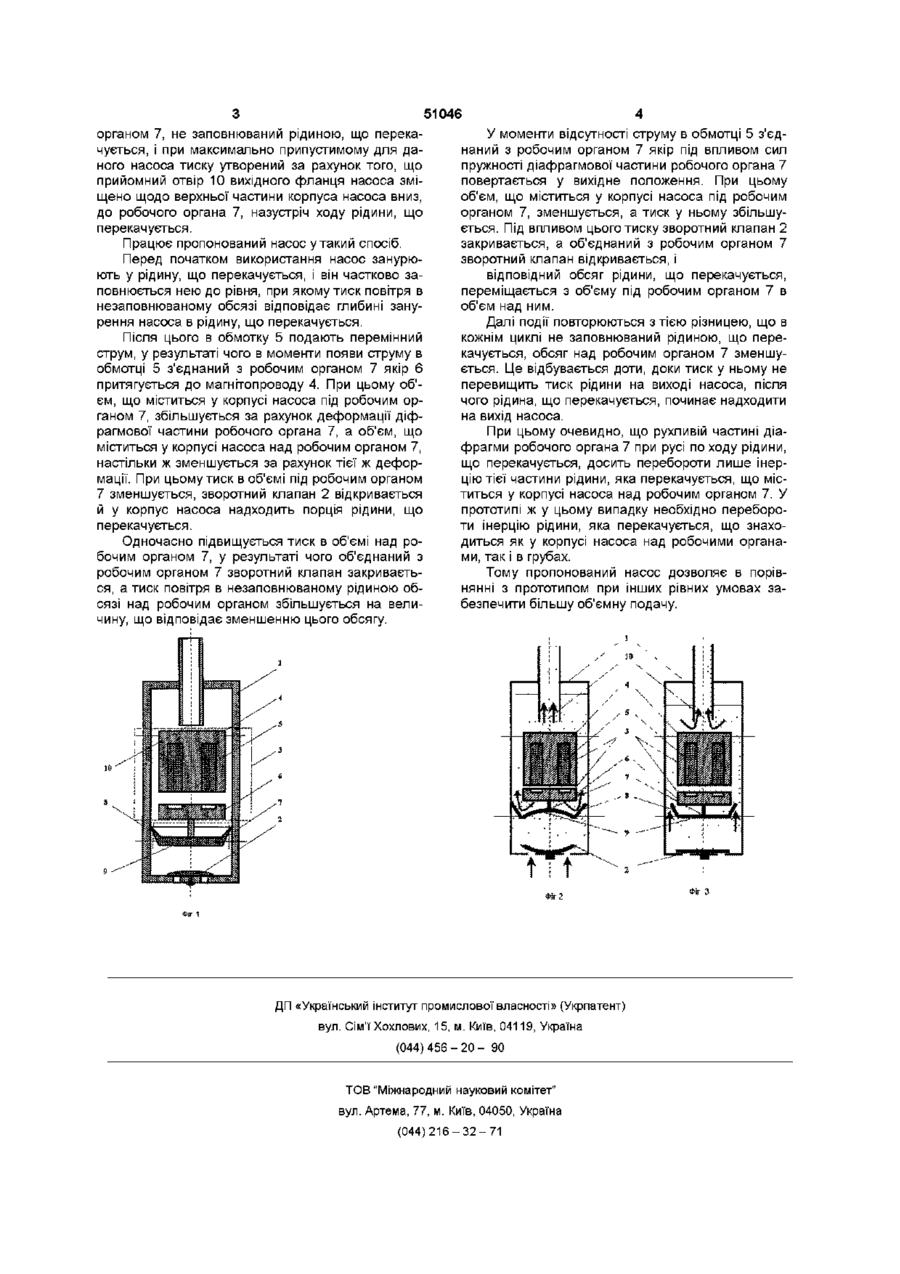

Заглибний діафрагмовий вібраційний насос, що містить корпус, встановлений на вході насоса ДУ Найбільш близьким до пропонованого заглибного діафрагмового вібраційного насосу по сукупності ознак і технічному ефекту, що досягається, є діафрагмовий вібраційний насос, що містить корпус, встановлений на вході насоса зворотний клапан і привод, що включає магнітопровід з обмоткою і якір, з'єднаний з робочим органом, що представляє собою об'єднаний з діафрагмою другий зворотний клапан (див «Діафрагмовий вібраційний насос», Москаленко М А , Потапова Г К , Деклараційний патент України № 39586 А, 2001 р , (О ^ о ю 51046 органом 7, не заповнюваний рідиною, що перекачується, і при максимально припустимому для даного насоса тиску утворений за рахунок того, що прийомний отвір 10 вихідного фланця насоса зміщено щодо верхньої частини корпуса насоса вниз, до робочого органа 7, назустріч ходу рідини, що перекачується. Працює пропонований насос у такий спосіб. Перед початком використання насос занурюють у рідину, що перекачується, і він частково заповнюється нею до рівня, при якому тиск повітря в незаповнюваному обсязі відповідає глибині занурення насоса в рідину, що перекачується. Після цього в обмотку 5 подають перемінний струм, у результаті чого в моменти появи струму в обмотці 5 з'єднаний з робочим органом 7 якір 6 притягується до магнітопроводу 4. При цьому об'єм, що міститься у корпусі насоса під робочим органом 7, збільшується за рахунок деформації діфрагмової частини робочого органа 7, а об'єм, що міститься у корпусі насоса над робочим органом 7, настільки ж зменшується за рахунок тієї ж деформації. При цьому тиск в об'ємі під робочим органом 7 зменшується, зворотний клапан 2 відкривається й у корпус насоса надходить порція рідини, що перекачується. Одночасно підвищується тиск в об'ємі над робочим органом 7, у результаті чого об'єднаний з робочим органом 7 зворотний клапан закривається, а тиск повітря в незаповнюваному рідиною обсязі над робочим органом збільшується на величину, що відповідає зменшенню цього обсягу. і: У моменти відсутності струму в обмотці 5 з'єднаний з робочим органом 7 якір під впливом сил пружності діафрагмової частини робочого органа 7 повертається у вихідне положення. При цьому об'єм, що міститься у корпусі насоса під робочим органом 7, зменшується, а тиск у ньому збільшується. Під впливом цього тиску зворотний клапан 2 закривається, а об'єднаний з робочим органом 7 зворотний клапан відкривається, і відповідний обсяг рідини, що перекачується, переміщається з об'єму під робочим органом 7 в об'єм над ним. Далі події повторюються з тією різницею, що в кожнім циклі не заповнюваний рідиною, що перекачується, обсяг над робочим органом 7 зменшується. Це відбувається доти, доки тиск у ньому не перевищить тиск рідини на виході насоса, після чого рідина, що перекачується, починає надходити на вихід насоса. При цьому очевидно, що рухливій частині діафрагми робочого органа 7 при русі по ходу рідини, що перекачується, досить перебороти лише інерцію тієї частини рідини, яка перекачується, що міститься у корпусі насоса над робочим органом 7. У прототипі ж у цьому випадку необхідно перебороти інерцію рідини, яка перекачується, що знаходиться як у корпусі насоса над робочими органами, так і в грубах. Тому пропонований насос дозволяє в порівнянні з прототипом при інших рівних умовах забезпечити більшу об'ємну подачу. П ! LlUL ДП «Український інститут промислової власності» (Укрпатент) вул. Сім'їХохлових, 15, м. Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)216-32-71
