Стрілочний перевід з сердечником хрестовини з пересувними основним та допоміжним гостряками

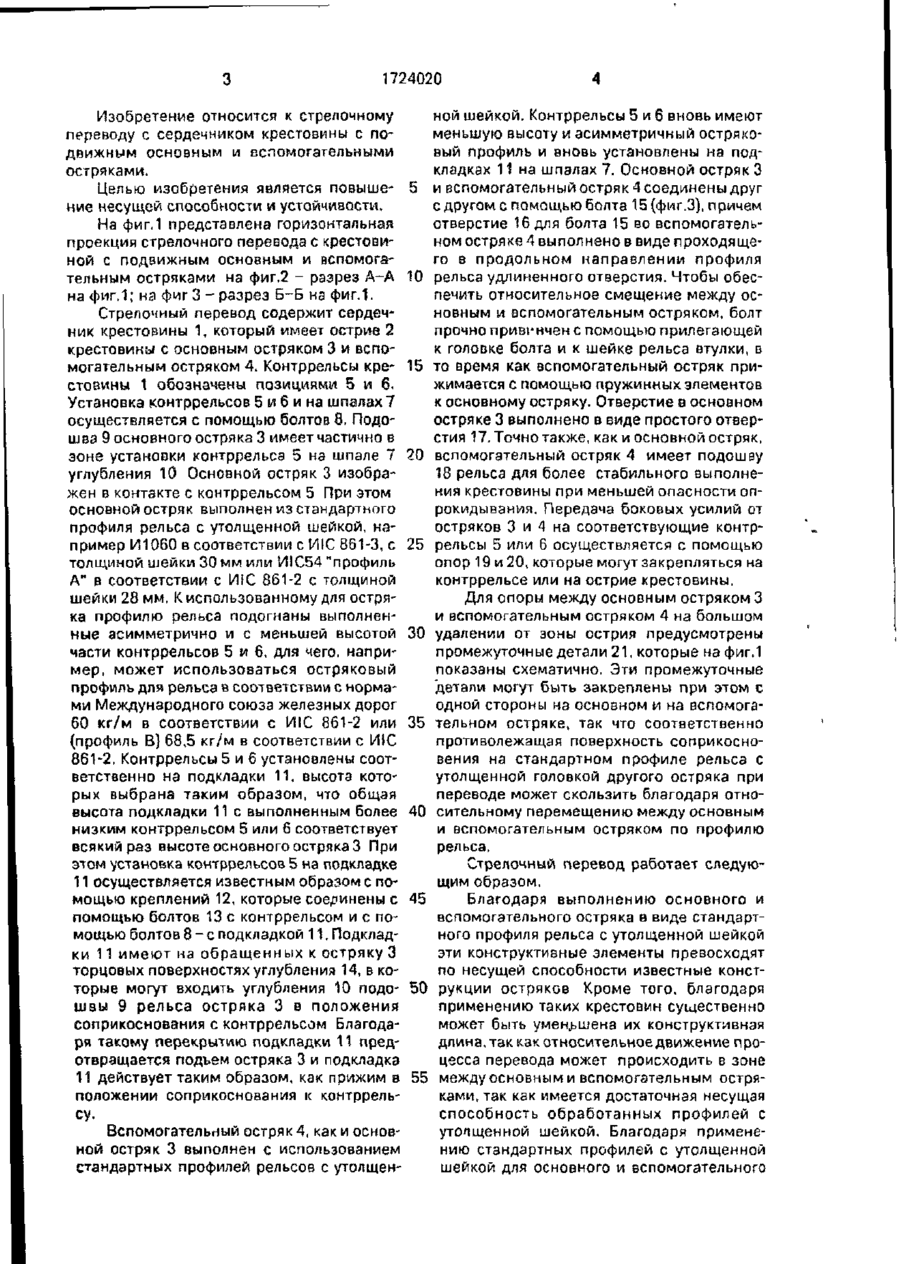

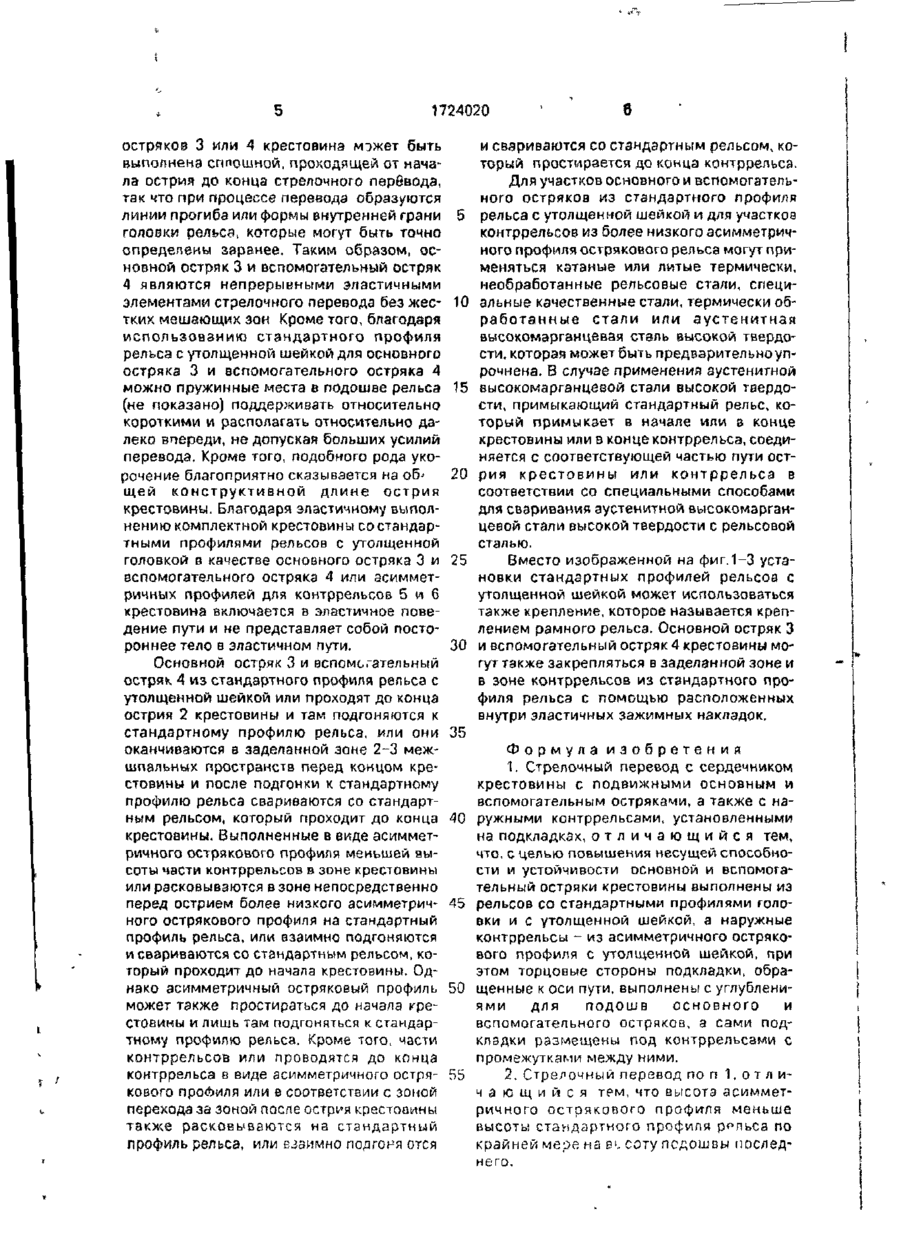

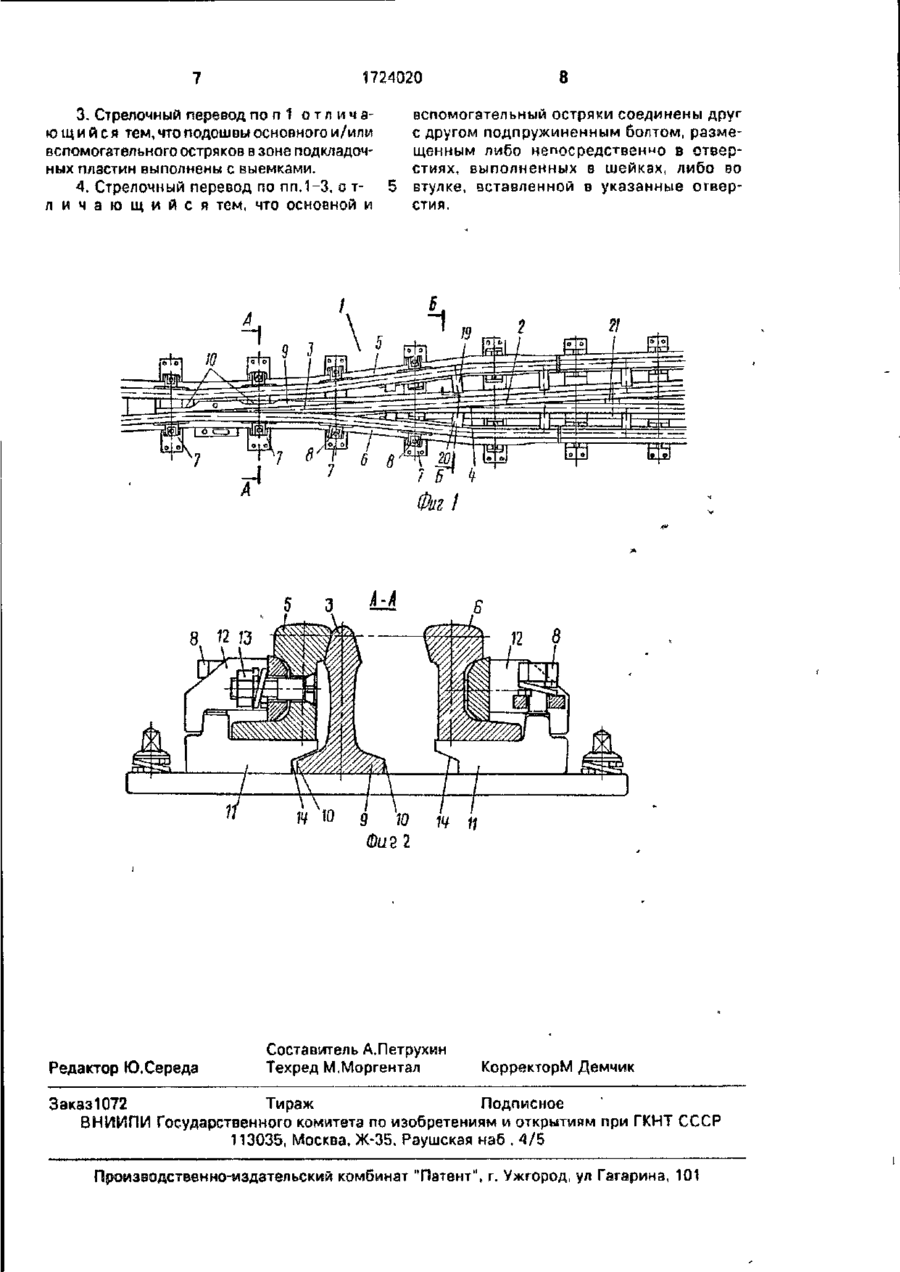

Изобретение относится к стрелочному переводу с сердечником крестовины с подвижным основным и вспомогательным ос тряками Целью изобретения является повышение несущей способности и устойчивости В стрелочном переводе с сердечником крестовины с подвижным основным 3 и вспомогательным остряками 4 последние выполнены с использованием стандартных профилей рельсов с утолщенной шейкой и в качестве наружных контррельсов 5 и 6 в противовес стандартным профилям рельсов с утолщенной шейкой установлены более низкие асимметричные остряковые профили При этом предпочтительно высота более низких асимметричных остряковых профилей 5 и 6 по меньшей мере на высоту подошв 9 и 18 рельса стандартных профилей рельсов с утолщенной шейкой острия крестовины меньше, чем высота стандартных профилей рельсов с утолщенной шейкой острия крестовины 3 з п ф-лы, 3 ил. 6-6 5 19 17 в о W о фиг.З 1724020 ной шейкой. Контррельсы 5 и б вновь имеют Изобретение относится к стрелочному меньшую высоту и асимметричный острякопереводу с сердечником крестовины с повый профиль и вновь установлены на поддвижным основным и вспомогательными кладках 11 на шпалах 7. Основной остряк 3 остряками. Целью изобретения является повыше- 5 и вспомогательный остряк 4 соединены друг с другом с помощью болта 15 (фиг.3), причем ние несущей способности и устойчивости. отверстие 16 для болта 15 во вспомогательНа фиг.1 представлена горизонтальная ном остряке 4 выполнено в виде проходящепроекция стрелочного перевода с крестовиго в продольном направлении профиля ной с подвижным основным и вспомогательным остряками на фиг.2 - разрез А-А 10 рельса удлиненного отверстия. Чтобы обеспечить относительное смещение между осна фиг,1; на фиг 3 - разрез Б-Б на фиг.1. новным и вспомогательным остряком, болт Стрелочный перевод содержит сердечпрочно привинчен с помощью прилегающей ник крестовины 1, который имеет острие 2 к головке болта и к шейке рельса втулки, в крестовины с основным остряком 3 и вспомогательным остряком 4. Контррельсы кре- 15 то время как вспомогательный остряк пристовины 1 обозначены позициями 5 и 6. жимается с помощью пружинных элементов Установка контррельсов 5 и 6 и на шпалах 7 к основному остряку. Отверстие в основном осуществляется с помощью болтов 8. Подоостряке 3 выполнено в виде простого отвершва 9 основного остряка 3 имеет частично в стия 17. Точно также, как и основной остряк, зоне установки контррельса 5 на шпале 7 20 вспомогательный остряк 4 имеет подошву углубления 10 Основной остряк 3 изобра18 рельса для более стабильного выполнежен в контакте с контррельсом 5 При этом ния крестовины при меньшей опасности опосновной остряк выполнен из стандартного рокидывании. Передача боковых усилий от профиля рельса с утолщенной шейкой, наостряков 3 и 4 на соответствующие контрпример И1060 в соответствии с ИІС 861-3, с 25 рельсы 5 или 6 осуществляется с помощью толщиной шейки 30 мм или И1С54 "профиль опор 19 и 20, которые могут закрепляться на А" в соответствии с ИІС 861-2 с толщиной контррельсе или на острие крестовины. шейки 28 мм, К использованному для остряДля опоры между основным остряком 3 ка профилю рельса подогнаны выполнени вспомогательным остряком 4 на большом ные асимметрично и с меньшей высотой 30 удалении от зоны острия предусмотрены части контррельсов 5 и б, для чего, наприпромежуточные детали 21, которые на фиг.1 мер, может использоваться остряковый показаны схематично. Эти промежуточные профиль для рельса в соответствии с нормадетали могут быть зэкоеплены при этом с ми Международного союза железных дорог одной стороны на основном и на вспомога60 кг/м в соответствии с ИІС 861-2 или 35 тельном остряке, так что соответственно (профиль В) 68,5 кг/м в соответствии с ИІС противолежащая поверхность соприкосно861-2. Контррельсы 5 и 6 установлены соотвения на стандартном профиле рельса с ветственно на подкладки 11, высота котоутолщенной головкой другого остряка при рых выбрана таким образом, что общая переводе может скользить благодаря отновысота подкладки 11 с выполненным более 40 сительному перемещению между основным низким контррельсом 5 или 6 соответствует и вспомогательным остряком по профилю всякий раз высоте основного остряка 3 При рельса. этом установка контррельсов 5 на подкладке Стрелочный перевод работает следую11 осуществляется известным образом с пощим образом. мощью креплений 12, которые соединены с 45 Благодаря выполнению основного и помощью болтов 13 с контррельсом и с повспомогательного остряка в виде стандартмощью болтов 8-е подкладкой 11. Подкладного профиля рельса с утолщенной шейкой ки 11 имеют на обращенных к остряку 3 эти конструктивные элементы превосходят торцовых поверхностях углубления 14, в копо несущей способности известные констторые могут входить углубления 10 подо- 50 рукции остряков Кроме того, благодаря швы 9 рельса остряка 3 в положения применению таких крестовин существенно соприкосновения с контррельсом Благодаможет быть уменьшена их конструктивная ря такому перекрытию подкладки 11 преддлина, так как относительное движение проотвращается подъем остряка 3 и подкладка цесса перевода может происходить в зоне 11 действует таким образом, как прижим в 55 между основными вспомогательным остряположении соприкоснования к контррельками, так как имеется достаточная несущая су. способность обработанных профилей с Вспомогательный остряк 4, как и основутолщенной шейкой. Благодаря примененой остряк 3 выполнен с использованием нию стандартных профилей с утолщенной стандартных профилей рельсов с утолщеншейкой для основного и вспомогательного 1724020 остряков 3 или 4 крестовина мэжет быть выполнена сплошной, проходящей от начала острия до конца стрелочного перевода, так что при процессе перевода образуются линии прогиба или формы внутренней грани головки рельса, которые могут быть точно определены заранее. Таким образом, основной остряк 3 и вспомогательный остряк 4 являются непрерывными эластичными элементами стрелочного перевода без жестких мешающих зон Кроме того, благодаря использованию стандартного профиля рельса с утолщенной шейкой для основного остряка 3 и вспомогательного остряка 4 можно пружинные места в подошве рельса (не показано) поддерживать относительно короткими и располагать относительно далеко впереди, не допуская больших усилий перевода. Кроме того, подобного рода укорочение благоприятно сказывается на об' щей конструктивной длине острия крестовины. Благодаря эластичному выполнению комплектной крестовины со стандартными профилями рельсов с утолщенной головкой в качестве основного остряка 3 и вспомогательного остряка 4 или асимметричных профилей для контррельсов 5 и 6 крестовина включается в эластичное поведение пути и не представляет собой постороннее тело в эластичном пути. Основной остряк 3 и вспомогательный остря*. 4 из стандартного профиля рельса с утолщенной шейкой или проходят до конца острия 2 крестовины и там подгоняются к стандартному профилю рельса, или они оканчиваются в заделанной зоне 2-3 межшпальных пространств перед концом крестовины и после подгонки к стандартному профилю рельса свариваются со стандартным рельсом, который проходит до конца крестовины. Выполненные в виде асимметричного острякового профиля меньшей высоты части контррельсов в зоне крестовины или расковываются в зоне непосредственно перед острием более низкого асимметричного острякового профиля на стандартный профиль рельса, или взаимно подгоняются и свариваются со стандартным рельсом, который проходит до начала крестовины. Однако асимметричный остряковый профиль может также простираться до начала крестовины и лишь там подгоняться к стандартному профилю рельса. Кроме того, части контррельсов или проводятся до конца контррельса в виде асимметричного острякового пробиля или е соответствии с зоной перехода за зоной после острая крестооины также расковываются на стандартный профиль рельса, или взаимно ПОЛГОРЯ ОТСЯ 10 15 20 25 30 35 40 45 50 55 б и свариваются со стандартным рельсом, который простирается до конца контррельса. Для участков основного и вспомогательного остряков из стандартного профиля рельса с утолщенной шейкой и для участков контррельсов из более низкого асимметричного профиля острякового рельса могут применяться катаные или литые термически, необработанные рельсовые стали, специальные качественные стали, термически обработанные стали или аустенитная высокомарганцевая стзль высокой твердости, которая может быть предварительно упрочнена. В случае применения аустенитной высокомарганцевой стали высокой твердости, примыкающий стандартный рельс, который примыкает в начале или в конце крестовины или в конце контррельса, соединяется с соответствующей частью пути острия крестовины или контррельса в соответствии со специальными способами для сваривания аустенитной высокомарганцевой стали высокой твердости с рельсовой сталью. Вместо изображенной на фиг.1-3 установки стандартных профилей рельсов с утолщенной шейкой может использоваться также крепление, которое называется креплением рамного рельса. Основной остряк 3 и вспомогательный остряк 4 крестовины могут также закрепляться в заделанной зоне и в зоне контррельсов из стандартного профиля рельса с помощью расположенных внутри эластичных зажимных накладок. Формула изобретения 1. Стрелочный перевод с сердечником крестовины с подвижными основным и вспомогательным остряками, а также с наружными контррельсами, установленными на подкладках, о т л и ч а ю щ и й с я тем, что, с целью повышения несущей способности и устойчивости основной и вспомогательный остряки крестовины выполнены из рельсов со стандартными профилями головки и с утолщенной шейкой, а наружные контррельсы - из асимметричного острякового профиля с утолщенной шейкой, при этом торцовые стороны подкладки, обращенные к оси пути, выполнены с углублениями для подошв основного и вспомогательного остряков, з сами подкладки размещены под контррельсами с промежутками между ними. 2. Стрелочный перевод по п 1, о т л ич а ю щ и й с я тем, что высота асимметричного острякового профи-ля меньше высоты стандартного профиля рельса по крайней мере на si соту псдошвы последнего. 1724020 8 3. Стрелочный перевод по п 1 о т л и ч а вспомогательный остряки соединены друг ю щ и й с я тем, что подошвы основного и/или с другом подпружиненным болтом, размевспомогательного остряков в зоне подкладочщенным либо непосредственно в отверных пластин выполнены с выемками. стиях, выполненных в шейках, либо во 4. Стрелочный перевод по пп.1-3, о т- 5 втулке, вставленной в указанные огверл и ч а ю щ и й с я тем, что основной и стия, Редактор Ю.Середа Составитель А.Петрухин Техред М.Моргентал КорректорМ Демчик Заказ1072 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб , 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул Татарина, 101
