Спосіб та пристрій для комплексного фізіотерапевтичного впливу

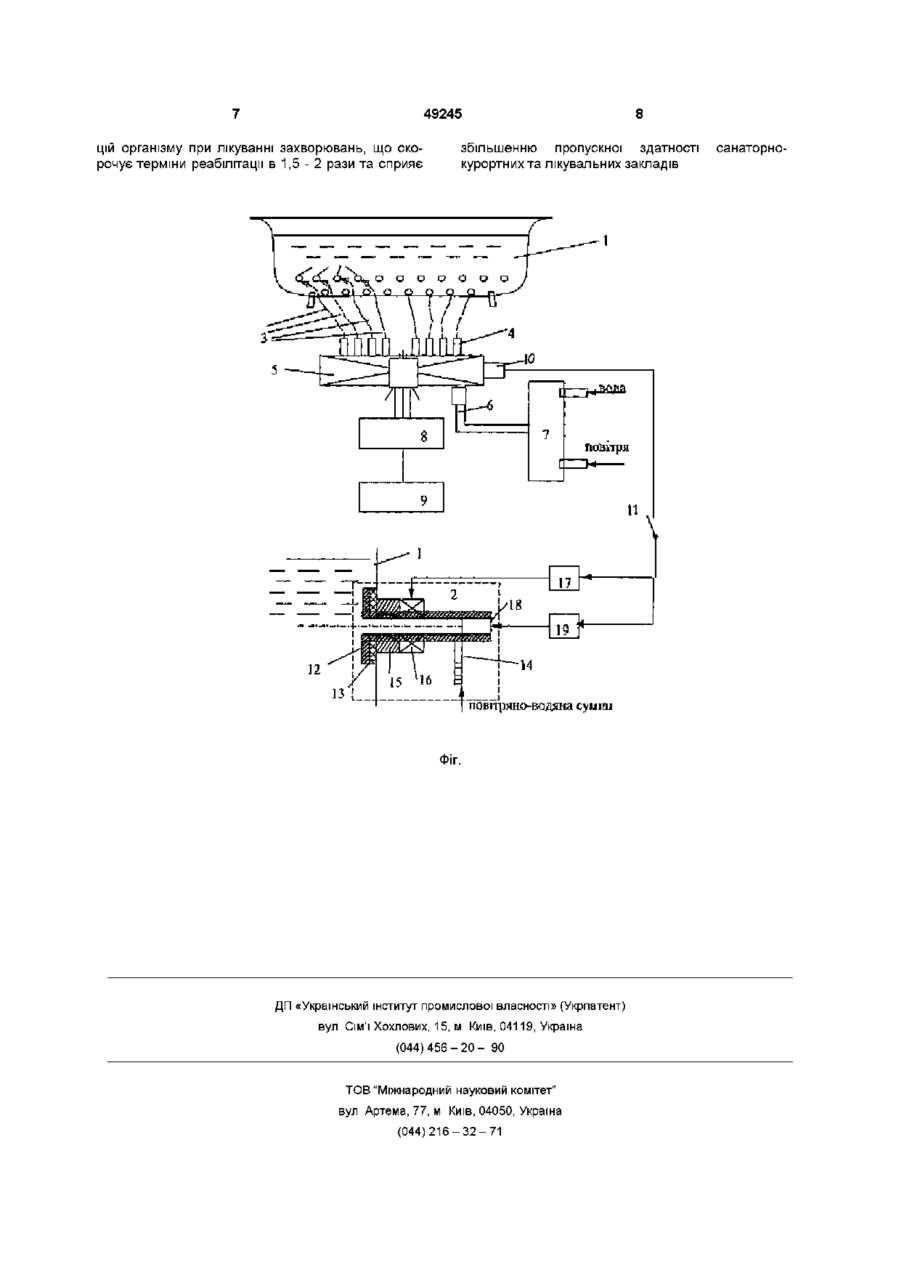

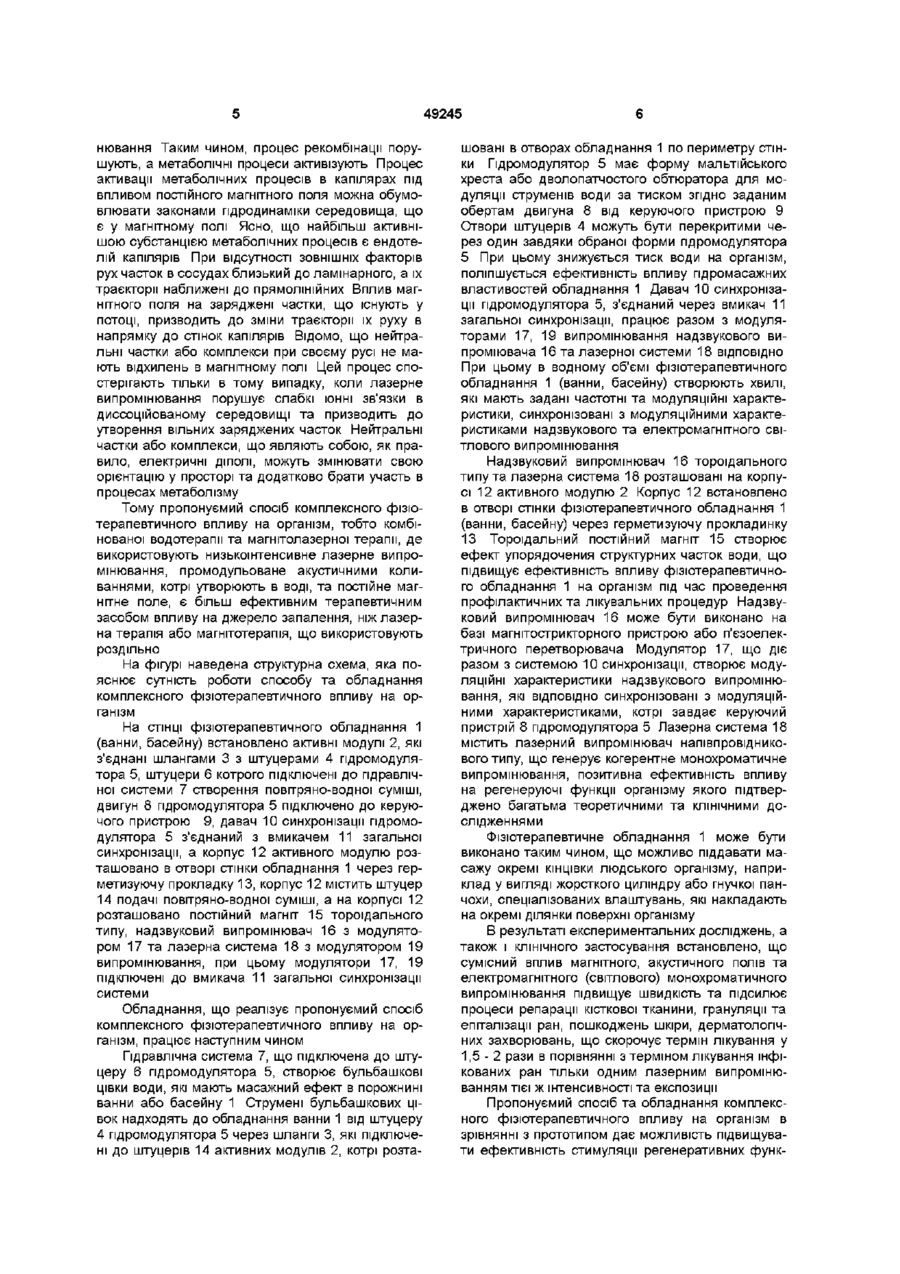

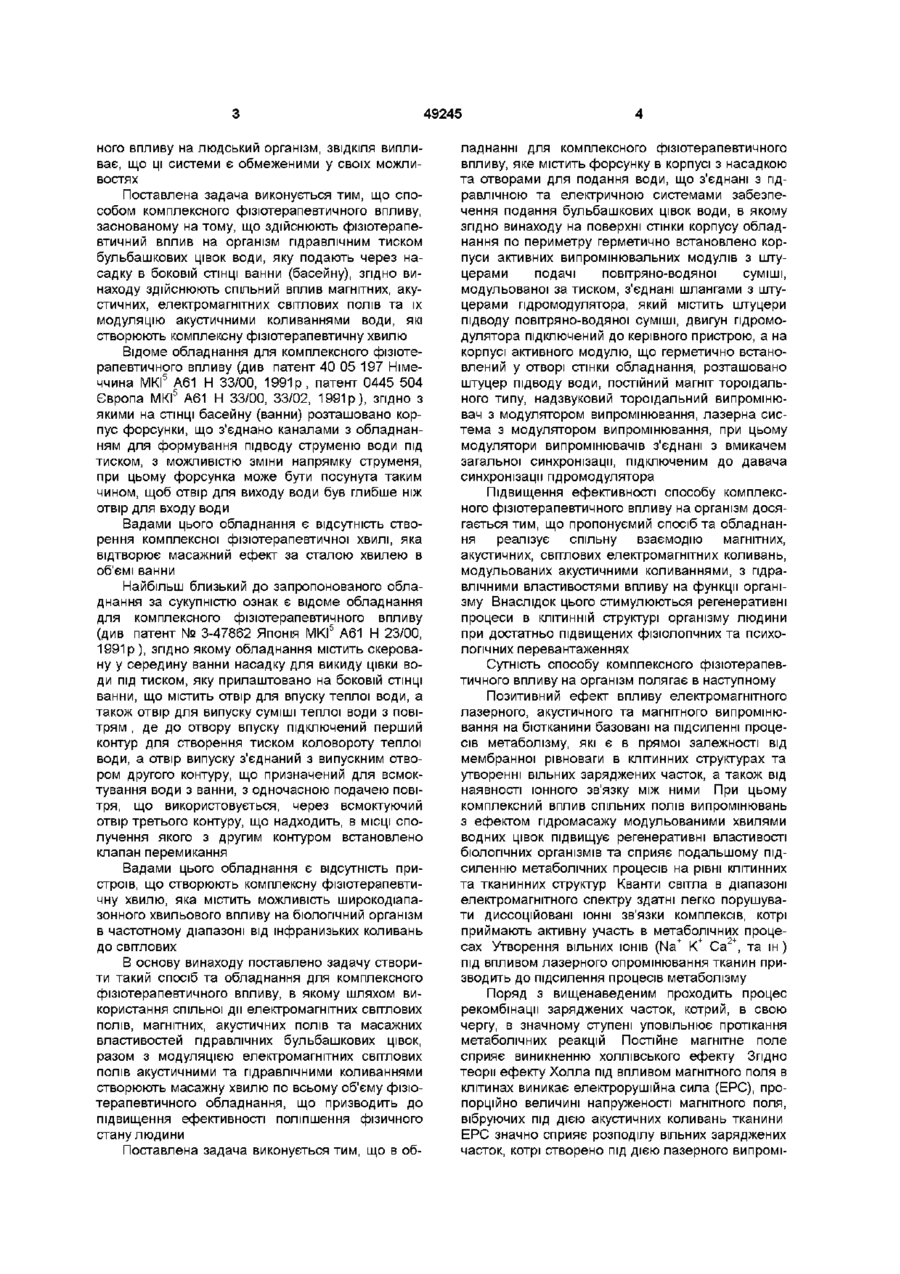

1 Спосіб комплексного фізіотерапевтичного впливу, при якому здійснюють фізіотерапевтичний вплив на організм гідравлічним тиском бульбашкових цівок води, яку подають через насадку в боковій СТІНЦІ ванни (басейну), який відрізняється тим, що здійснюють спільний вплив магнітних, акустичних, електромагнітних світлових полів та їх модуляцію акустичними коливаннями води, створюючих комплексну фізіотерапевтичну хвилю 2 Пристрій для комплексного фізіотерапевтичного впливу, який містить форсунку в кор пусі з насадкою та отворами для подавання води, що з'єднані з гідравлічною та електричною системами забезпечення подавання бульбашкових цівок води, який відрізняється тим, що на поверхні стінки корпусу ванни по периметру герметично встановлено корпуси активних випромінювальних модулів з штуцерами подачі повітряно-водяної суміші, модульованої затиском, що з'єднані шлангами з штуцерами пдромодулятора, який містить штуцери підводу повітряноводяної суміші, двигун пдромодулятора підключений до керувального пристрою, а на корпусі активного модуля, що герметично встановлений в отворі стінки ванни, розташовано штуцер підводу води, постійний магніт тороїдального типу, надзвуковий тороїдальний випромінювач з модулятором випромінювання, лазерна система з модулятором випромінювання, при цьому модулятори випромінювачів з'єднані із вмикачем загальної синхронізації, підключеним до давача синхронізації пдромодулятора Винахід, що пропонується, відноситься до галузі медицини, зокрема курортологи, тобто призначений для медичного впливу на живі організми з метою поліпшення фізичного стану, оздоровлення, проведення фізіотерапевтичних процедур Доцільно застосування в амбулаторних, КЛІНІЧНИХ, санаторних, домашніх умовах, а також спеціалізованих саунах та басейнах для проведення оздоровчих процедур, реабілітації у післяопераційний період, лікуванні та профілактиці захворювань Відомий спосіб комплексного фізіотерапевтичного впливу (див патент 40 05 197 Німеччина МКІ5 А61 Н 33/00, 1991 р , патент 0445 504 Європа МКІ 5 А61 Н 33/00, 33/02, 1991р), згідно з яким здійснюють фізіотерапевтичний вплив на організм гідравлічним тиском бульбашкових цівок води, яку подають через насадку в боковій СТІНЦІ ванни (басейну) Однак до вад відомого способу можна віднести присутність комплексного впливу тільки водних процедур та акустичних коливань на організм людини, що значно знижує ефективність фізіотера певтичного впливу у застосуванні при оздоровленні та поліпшенні загального фізичного стану Найбільш близький до запропонованого способу за сукупністю ознак є відомий спосіб для комплексного фізіотерапевтичного впливу (див патент № 3-47862 Японія МКІ5 А61Н 23/00, 1991р), згідно якому здійснюють фізіотерапевтичний вплив на організм гідравлічним тиском бульбашкових цівок води через насадку в боковій СТІНЦІ корпусу ванни (басейну) при здійсненні коловороту повітряно-водяної суміші по об'єму ванни Вадою цього способу є також одночасний вплив тільки водних процедур та масажних властивостей спрямованих коливань тиску водних цівок на організм людини, що не є повним комплексом проведення фізіотерапевтичних процедур, і не є достатньо ефективним Загальною вадою вищенаведених способів є наявність створення відчуття болю в ТІЛІ людини за тривалих водних процедур, що не може мати позитивного терапевтичного впливу, що вказує на відсутність широкодіапазонного фізютерапевтич ю 49245 ного впливу на людський організм, ЗВІДКІЛЯ випливає, що ці системи є обмеженими у своїх можливостях Поставлена задача виконується тим, що способом комплексного фізіотерапевтичного впливу, заснованому на тому, що здійснюють фізіотерапевтичний вплив на організм гідравлічним тиском бульбашкових цівок води, яку подають через насадку в боковій СТІНЦІ ванни (басейну), згідно винаходу здійснюють спільний вплив магнітних, акустичних, електромагнітних світлових полів та їх модуляцію акустичними коливаннями води, які створюють комплексну фізіотерапевтичну хвилю Відоме обладнання для комплексного фізіотерапевтичного впливу (див патент 40 05 197 Німеччина МКІ5 А61 Н 33/00, 1991 р , патент 0445 504 Європа МКІ5 А61 Н 33/00, 33/02, 1991р), згідно з якими на СТІНЦІ басейну (ванни) розташовано корпус форсунки, що з'єднано каналами з обладнанням для формування підводу струменю води під тиском, з можливістю зміни напрямку струменя, при цьому форсунка може бути посунута таким чином, щоб отвір для виходу води був глибше ніж отвір для входу води Вадами цього обладнання є відсутність створення комплексної фізіотерапевтичної хвилі, яка відтворює масажний ефект за сталою хвилею в об'ємі ванни Найбільш близький до запропонованого обладнання за сукупністю ознак є відоме обладнання для комплексного фізіотерапевтичного впливу (див патент № 3-47862 Японія МКІ 5 А61 Н 23/00, 1991 р ), згідно якому обладнання містить скеровану у середину ванни насадку для викиду цівки води під тиском, яку прилаштовано на боковій СТІНЦІ ванни, що містить отвір для впуску теплої води, а також отвір для випуску суміші теплої води з повітрям , де до отвору впуску підключений перший контур для створення тиском коловороту теплої води, а отвір випуску з'єднаний з випускним отвором другого контуру, що призначений для всмоктування води з ванни, з одночасною подачею повітря, що використовується, через всмоктуючий отвір третього контуру, що надходить, в МІСЦІ сполучення якого з другим контуром встановлено клапан перемикання Вадами цього обладнання є відсутність пристроїв, що створюють комплексну фізіотерапевтичну хвилю, яка містить можливість широкодіапазонного хвильового впливу на біологічний організм в частотному діапазоні від інфранизьких коливань до світлових В основу винаходу поставлено задачу створити такий спосіб та обладнання для комплексного фізіотерапевтичного впливу, в якому шляхом використання спільної дії електромагнітних світлових полів, магнітних, акустичних полів та масажних властивостей гідравлічних бульбашкових цівок, разом з модуляцією електромагнітних світлових полів акустичними та гідравлічними коливаннями створюють масажну хвилю по всьому об'єму фізіотерапевтичного обладнання, що призводить до підвищення ефективності поліпшення фізичного стану людини Поставлена задача виконується тим, що в об ладнанні для комплексного фізіотерапевтичного впливу, яке містить форсунку в корпусі з насадкою та отворами для подання води, що з'єднані з гідравлічною та електричною системами забезпечення подання бульбашкових цівок води, в якому згідно винаходу на поверхні стінки корпусу обладнання по периметру герметично встановлено корпуси активних випромінювальних модулів з штуцерами подачі повітряно-водяної суміші, модульованої за тиском, з'єднані шлангами з штуцерами пдромодулятора, який містить штуцери підводу повітряно-водяної суміші, двигун пдромодулятора підключений до керівного пристрою, а на корпусі активного модулю, що герметично встановлений у отворі стінки обладнання, розташовано штуцер підводу води, постійний магніт тороїдального типу, надзвуковий тороїдальний випромінювач з модулятором випромінювання, лазерна система з модулятором випромінювання, при цьому модулятори випромінювачів з'єднані з вмикачем загальної синхронізації, підключеним до давача синхронізації пдромодулятора Підвищення ефективності способу комплексного фізіотерапевтичного впливу на організм досягається тим, що пропонуємий спосіб та обладнання реалізує спільну взаємодію магнітних, акустичних, світлових електромагнітних коливань, модульованих акустичними коливаннями, з гідравлічними властивостями впливу на функції організму Внаслідок цього стимулюються регенеративні процеси в КЛІТИННІЙ структурі організму людини при достатньо підвищених фізіологічних та психологічних перевантаженнях Сутність способу комплексного фізіотерапевтичного впливу на організм полягає в наступному Позитивний ефект впливу електромагнітного лазерного, акустичного та магнітного випромінювання на бютканини базовані на підсиленні процесів метаболізму, які є в прямої залежності від мембранної рівноваги в клітинних структурах та утворенні вільних заряджених часток, а також від наявності іонного зв'язку між ними При цьому комплексний вплив спільних полів випромінювань з ефектом гідромасажу модульованими хвилями водних цівок підвищує регенеративні властивості біологічних організмів та сприяє подальшому підсиленню метаболічних процесів на рівні клітинних та тканинних структур Кванти світла в діапазоні електромагнітного спектру здатні легко порушувати диссоційовані ІОННІ ЗВ'ЯЗКИ комплексів, котрі приймають активну участь в метаболічних процесах Утворення вільних ІОНІВ (Na+ К+ Са2+, та ш) під впливом лазерного опромінювання тканин призводить до підсилення процесів метаболізму Поряд з вищенаведеним проходить процес рекомбінації заряджених часток, котрий, в свою чергу, в значному ступені уповільнює протікання метаболічних реакцій Постійне магнітне поле сприяє виникненню холлівського ефекту Згідно теорії ефекту Холла під впливом магнітного поля в клітинах виникає електрорушійна сила (ЕРС), пропорційно величині напруженості магнітного поля, вібруючих під дією акустичних коливань тканини ЕРС значно сприяє розподілу вільних заряджених часток, котрі створено під дією лазерного випромі 49245 нювання Таким чином, процес рекомбінації порушують, а метаболічні процеси активізують Процес активації метаболічних процесів в капілярах під впливом постійного магнітного поля можна обумовлювати законами гідродинаміки середовища, що є у магнітному полі Ясно, що найбільш активнішою субстанцією метаболічних процесів є ендотелій капілярів При відсутності ЗОВНІШНІХ факторів рух часток в сосудах близький до ламінарного, а їх траєкторії наближені до прямолінійних Вплив магнітного поля на заряджені частки, що існують у потоці, призводить до зміни траєкторії їх руху в напрямку до стінок капілярів Відомо, що нейтральні частки або комплекси при своєму русі не мають відхилень в магнітному полі Цей процес спостерігають тільки в тому випадку, коли лазерне випромінювання порушує слабкі ІОННІ ЗВ'ЯЗКИ В диссоційованому середовищі та призводить до утворення вільних заряджених часток Нейтральні частки або комплекси, що являють собою, як правило, електричні ДІПОЛІ, можуть змінювати свою орієнтацію у просторі та додатково брати участь в процесах метаболізму Тому пропонуємий спосіб комплексного фізіотерапевтичного впливу на організм, тобто комбінованої водотерапм та магнітолазерної терапії, де використовують низькоштенсивне лазерне випромінювання, промодульоване акустичними коливаннями, котрі утворюють в воді, та постійне магнітне поле, є більш ефективним терапевтичним засобом впливу на джерело запалення, ніж лазерна терапія або магнітотерапія, що використовують роздільно На фігурі наведена структурна схема, яка пояснює сутність роботи способу та обладнання комплексного фізіотерапевтичного впливу на організм На СТІНЦІ фізіотерапевтичного обладнання 1 (ванни, басейну) встановлено активні модулі 2, які з'єднані шлангами 3 з штуцерами 4 гідромодулятора 5, штуцери 6 котрого підключені до гідравлічної системи 7 створення повітряно-водної суміші, двигун 8 гідромодулятора 5 підключено до керуючого пристрою 9, давач 10 синхронізації гідромодулятора 5 з'єднаний з вмикачем 11 загальної синхронізації, а корпус 12 активного модулю розташовано в отворі стінки обладнання 1 через герметизуючу прокладку 13, корпус 12 містить штуцер 14 подачі повітряно-водної суміші, а на корпусі 12 розташовано постійний магніт 15 тороїдального типу, надзвуковий випромінювач 16 з модулятором 17 та лазерна система 18 з модулятором 19 випромінювання, при цьому модулятори 17, 19 підключені до вмикача 11 загальної синхронізації системи Обладнання, що реалізує пропонуємий спосіб комплексного фізіотерапевтичного впливу на організм, працює наступним чином Гідравлічна система 7, що підключена до штуцеру 6 гідромодулятора 5, створює бульбашкові цівки води, які мають масажний ефект в порожнині ванни або басейну 1 Струмені бульбашкових цівок надходять до обладнання ванни 1 від штуцеру 4 гідромодулятора 5 через шланги 3, які підключені до штуцерів 14 активних модулів 2, котрі розта шовані в отворах обладнання 1 по периметру стінки Гідромодулятор 5 має форму мальтійського хреста або дволопатчостого обтюратора для модуляції струменів води за тиском згідно заданим обертам двигуна 8 від керуючого пристрою 9 Отвори штуцерів 4 можуть бути перекритими через один завдяки обраної форми гідромодулятора 5 При цьому знижується тиск води на організм, поліпшується ефективність впливу пдромасажних властивостей обладнання 1 Давач 10 синхронізації гідромодулятора 5, з'єднаний через вмикач 11 загальної синхронізації, працює разом з модуляторами 17, 19 випромінювання надзвукового випроміювача 16 та лазерної системи 18 ВІДПОВІДНО При цьому в водному об'ємі фізіотерапевтичного обладнання 1 (ванни, басейну) створюють хвилі, які мають задані частотні та модуляційні характеристики, синхронізовані з модуляційними характеристиками надзвукового та електромагнітного світлового випромінювання Надзвуковий випромінювач 16 тороїдального типу та лазерна система 18 розташовані на корпусі 12 активного модулю 2 Корпус 12 встановлено в отворі стінки фізіотерапевтичного обладнання 1 (ванни, басейну) через герметизуючу прокладинку 13 Тороїдальний постійний магніт 15 створює ефект упорядочения структурних часток води, що підвищує ефективність впливу фізіотерапевтичного обладнання 1 на організм під час проведення профілактичних та лікувальних процедур Надзвуковий випромінювач 16 може бути виконано на базі магнітострикторного пристрою або п'єзоелектричного перетворювача Модулятор 17, що діє разом з системою 10 синхронізації, створює модуляційні характеристики надзвукового випромінювання, які ВІДПОВІДНО синхронізовані з модуляційними характеристиками, котрі завдає керуючий пристрій 8 гідромодулятора 5 Лазерна система 18 містить лазерний випромінювач напівпровідникового типу, що генерує когерентне монохроматичне випромінювання, позитивна ефективність впливу на регенеруючі функції організму якого підтверджено багатьма теоретичними та КЛІНІЧНИМИ дослідженнями Фізіотерапевтичне обладнання 1 може бути виконано таким чином, що можливо піддавати масажу окремі КІНЦІВКИ людського організму, наприклад у вигляді жорсткого циліндру або гнучкої панчохи, спеціалізованих влаштувань, які накладають на окремі ділянки поверхні організму В результаті експериментальних досліджень, а також і КЛІНІЧНОГО застосування встановлено, що сумісний вплив магнітного, акустичного полів та електромагнітного (світлового) монохроматичного випромінювання підвищує швидкість та підсилює процеси репарації кісткової тканини, грануляції та епіталізацм ран, пошкоджень шкіри, дерматологічних захворювань, що скорочує термін лікування у 1,5-2 рази в порівнянні з терміном лікування інфікованих ран тільки одним лазерним випромінюванням тієї ж інтенсивності та експозиції Пропонуємий спосіб та обладнання комплексного фізіотерапевтичного впливу на організм в зрівнянні з прототипом дає можливість підвищувати ефективність стимуляції регенеративних функ 49245 цій організму при лікуванні захворювань, що скорочує терміни реабілітації в 1,5 - 2 рази та сприяє О О О 8 збільшенню пропускної здатності санаторнокурортних та лікувальних закладів О О О О 12 13 І Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
