Підводний хвилелом

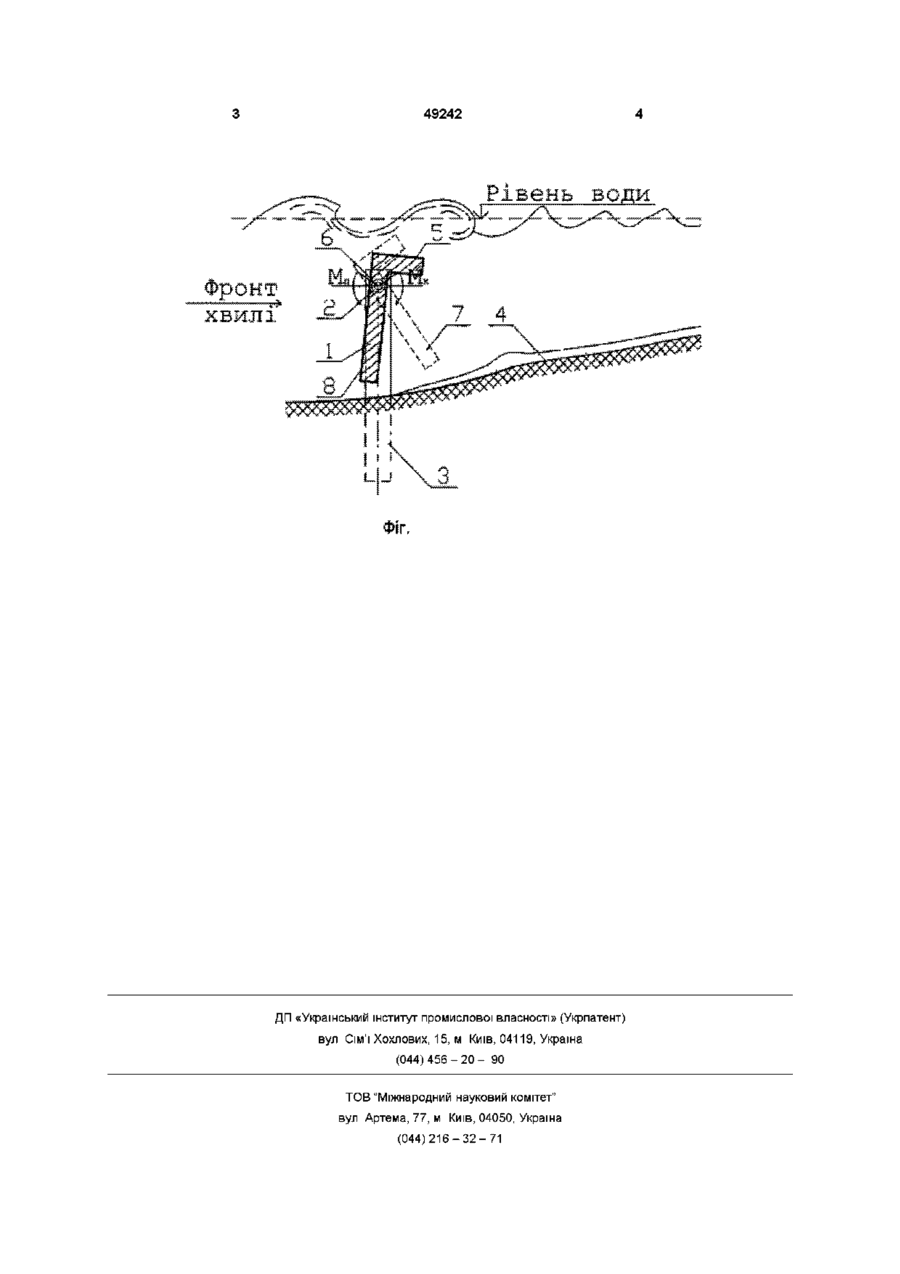

Підводний хвилелом, що обладнаний щитом, який відрізняється тим, що виконаний у вигляді утримуючих стовпів, які об'єднані горизонтальною віссю із шарнірно закріпленим хвилегасильним щитом Г - подібної форми з козирком, спрямованим до берега, що має можливість кругового переміщення Винахід стосується гідротехнічного будівництва і може використовуватися в якості хвилелому берегозахисної споруди Відомим Є ПІДВОДНИЙ хвилелом авторське посвідчення СРСР № 1254084, Е02 В 3/06,1986 (який обрано прототипом) Підводний хвилелом, постачений щитом, шарнірно прикріпленим опорним елементом до верхньої частини лицьової грані за допомогою горизонтальної осі з можливістю кругового переміщення Ознаками прототипу, які співпадають із суттєвими ознаками винаходу, є наявність шарнірного кріплення щита з хвилеломом Технічним результатом винаходу є підвищення ефективності роботи хвилелому шляхом автоматичного збільшення ВІДМІТКИ гребеня під час шторму Недоліком цієї конструкції є активний підмив основи хвилелому турбулентними течіями, створення замкнутих акваторій, послаблюючих зв'язок із відкритим морем, що приводить до порушення природного процесу біологічного очищення В основу винаходу поставлена задача підвищення ефективності роботи підводного хвилелому й зниження екологічного впливу на прибережні акваторії шляхом розміщення хвилегасительного щита на утримуючих стовпах Поставлену задачу вирішують тим, що в утримуючи стовпи шарнірно закріплюється Г-образний хвилегасительний щит При штормовому хвилюванні така конструкція берегозахісної споруди створює лобовий опір по вертикальній поверхні і крутячі моменти у шарнірному закріпленні Положення шарніра по вертикалі підбирається таким чином, щоб утворені плечі, що до осі обертання, створювали взаємокомпенсуючі крутячі моменти при накаті хвилі, що дозволяє досягти незначних коливань хвилегасительного щита Споруда працює як система, що адаптується, не перешкоджаючи процесу біологічного очищення прибережних акваторій Винахід проілюстрований графічним матеріалом, де показаний поперечний розріз підводного хвилелому, що складається з Г- образного хвилегасительного щита 1 з козирком 5, закріпленого шарнірним з'єднанням 2, за допомогою горизонтальної осі 6 в утримуючи стовпи 3, яки забиті (замуровані) у морське дно 4 Хвилелом працює таким чином Штормова хвиля, накочуючи на хвилелом, натискає на вертикальну поверхню хвилегасительного щита 1 і утримуючих стовпів 3 Під тиском водяного потоку хвилегасительний щит 1 займає робоче положення 7, повертаючи в шарнірному закріпленні 2, навколо горизонтальної осі 6, при цьому козирок 5 переміщається назустріч руху води У такому положенні хвилегасительного щита 1 крутячий момент Мк виникаючий від тиску на козирок 5 врівноважується крутячим моментом Мл від тиску по лобовій поверхні Гасіння хвиль відбувається за рахунок відбиття від поверхонь хвилелому й балансування хвилегасительного щита у водяному потоці Після відбиття хвилі, хвилегасительний щит 1 повертається в положення 8 під дією сили ваги і зворотного струму води При проходженні наступної хвилі цикл повторюється При відсутності хвилювання хвилегасительний щит 1 знаходиться в рівноважному положенні 8 (46) 16 09 2002, Бюл № 9, 2002 р (72) Кільвандер Евальд Якович, Сильченко Костянтин Васильович (73) Кільвандер Евальд Якович, Сильченко Костянтин Васильович 49242 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
