Датчик-колектор аварійного режиму роботи n-фільтрів-19

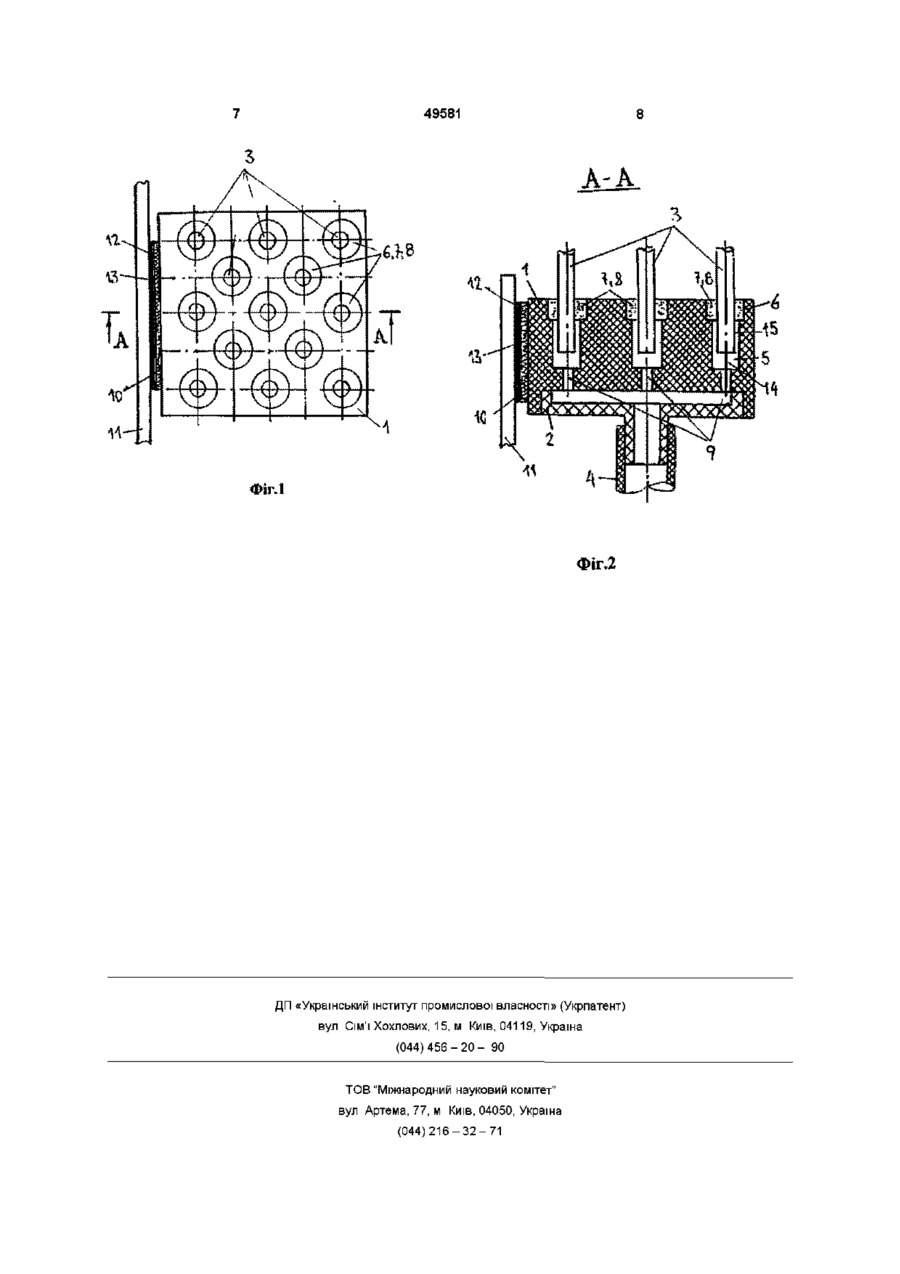

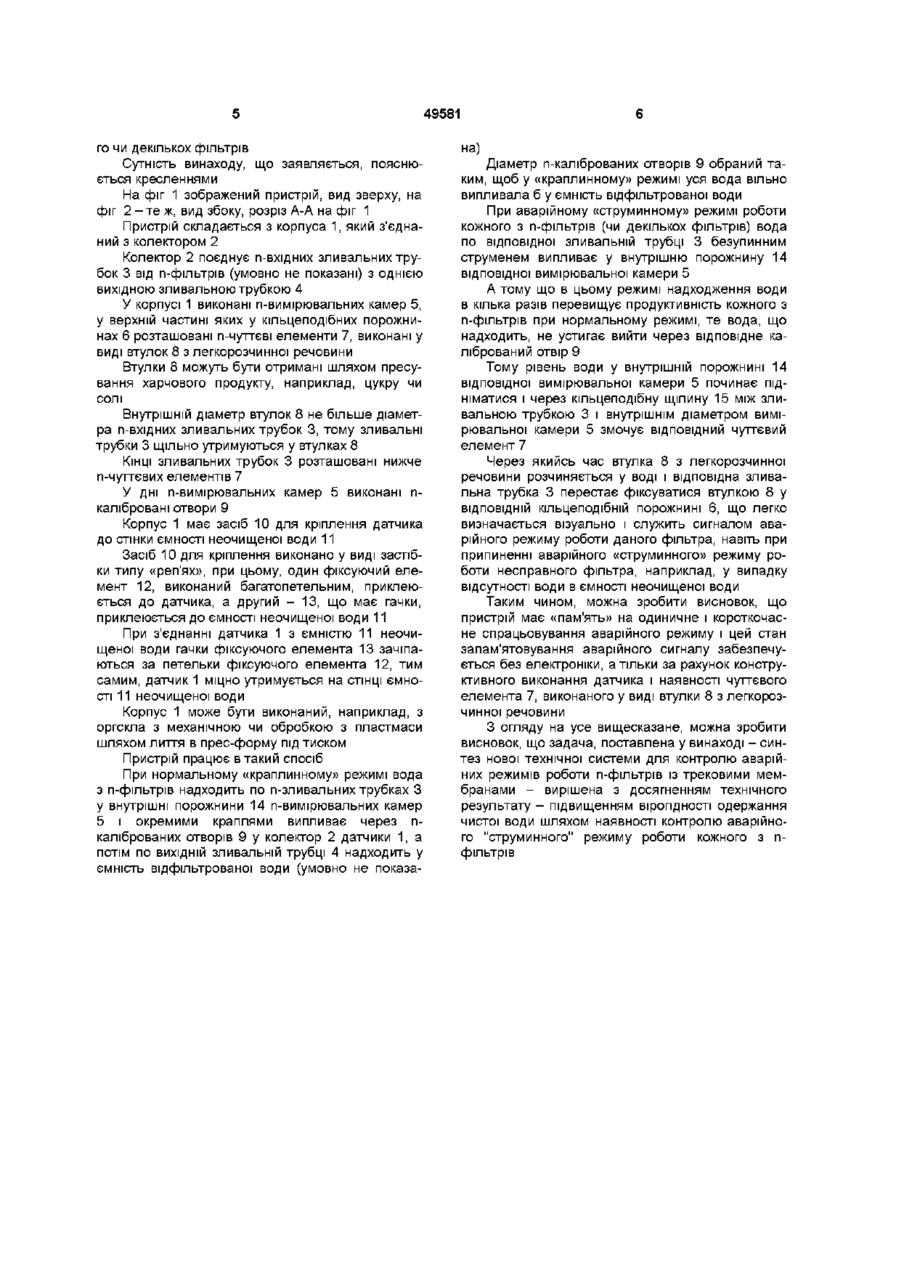

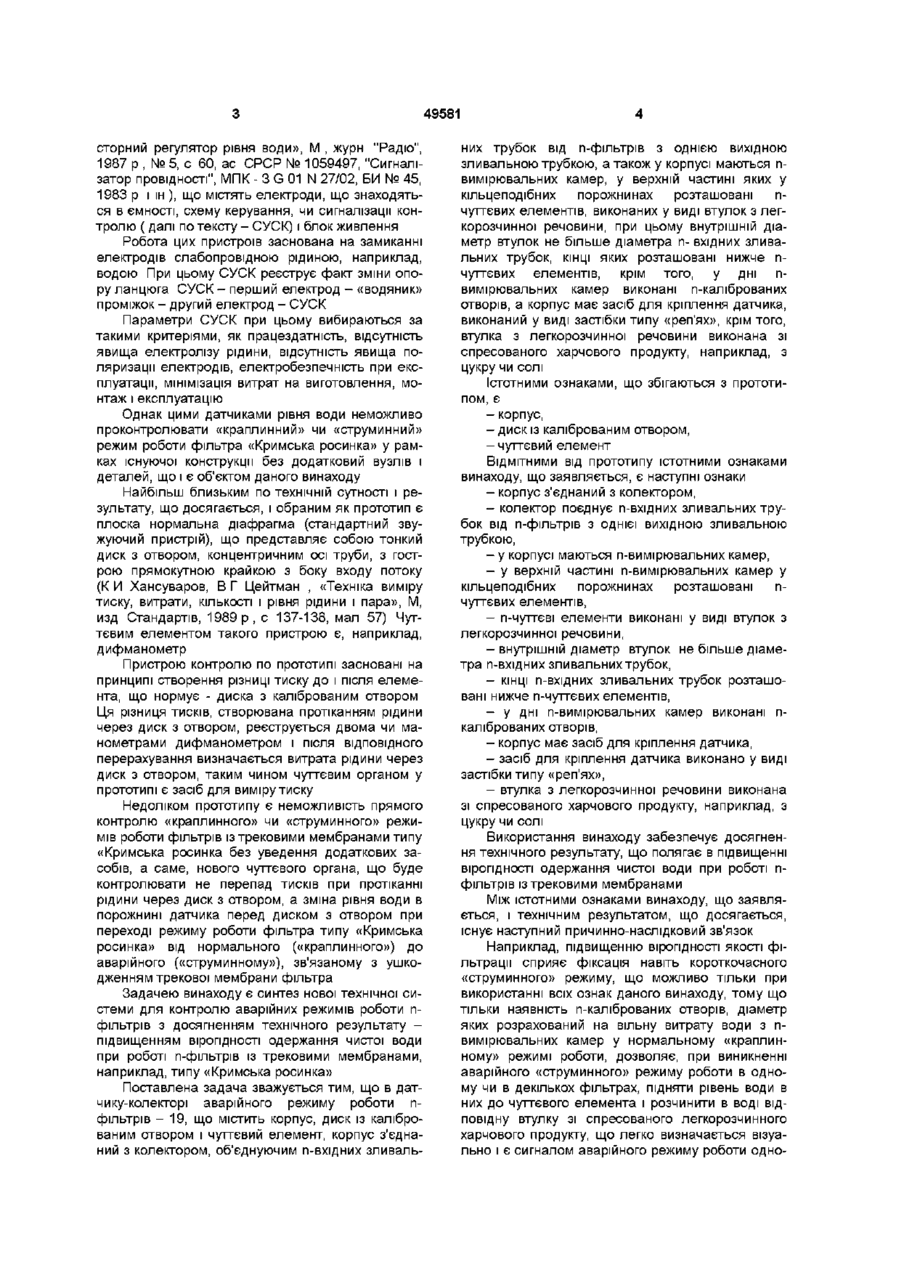

1 Датчик-колектор аварійного режиму роботи п фільтрів, що містить корпус, диск із каліброваним отвором і чутливий елемент, який відрізняється тим, що корпус з'єднаний з колек тором, що з'єднує п вхідних зливальних трубок від п фільтрів з однією вихідною зливальною трубкою, а також у корпусі містяться п вимірювальних камер, у верхній частині яких у кільцеподібних порожнинах розташовані п чутливих елементів, виконаних у виді втулок з легкорозчинної речовини, при цьому внутрішній діаметр втулок не більше діаметра п вхідних зливальних трубок, КІНЦІ ЯКИХ розташовані нижче п чутливих елементів, крім того, у дні п вимірювальних камер виконані п каліброваних отворів, а корпус має засіб для кріплення датчика, виконаний у вигляді застібки типу «реп'ях» Винахід відноситься до засобів контролю роботи фільтрів води, а саме, до пристроїв контролю аварійного режиму роботи фільтра, конкретно, до контролю ЦІЛІСНОСТІ трекових мембран у фільтрах для очищення води, наприклад, у побутових фільтрах типу «Кримська росинка», «NEROX» для очищення води з використанням трекових мембран Фільтри для очищення води на базі трекових мембран (далі по тексту - ТМ) є новими перспективними фільтрами і характеризуються тим, що при нормальному режимі роботи (тобто ТМ ціла, без ушкоджень, проколів, відшарувань звареного шва й ш дефектів) очищена вода надходить з фільтра по зливальній трубці безупинними, дискретними краплями, частота надходження яких залежить від ступеня чистоти (чи забруднення) ТМ Максимальна продуктивність фільтра з ТМ заданої площі є цілком визначеною величиною, наприклад, для фільтрів «Кримська росинка» - це до 15 л/доба бці безупинним струменем, при цьому надходження води в кілька разів перевищує продуктивність фільтра в нормальному режимі роботи Цей факт покладений в основу принципу роботи пристрою, що заявляється, Крім того, цей пристрій контролю повинен фіксувати аварійний режим роботи фільтра як відбулася подія, навіть якщо надалі струминний режим роботи фільтра припинилася з якоі-небудь причини, наприклад, якщо закінчилася вода, що очищається фільтром Конструкція фільтрів із трековими мембранами типу «Кримська росинка» і «NEROX» дозволяє з'єднувати трохи n-фільтроелементів (від 2-Х ДО 10-15 штук) у єдиний блок, що закривається з двох сторін кришками Однак велике число зливальних трубок утрудняє контроль аварійного режиму робота фільтроелементів, хоча ушкодження навіть однієї ТМ є аварійним режимом для всієї системи Загальновідомі кондуктометрические датчики рівня води (наприклад, "Електроконтактний пристрій контролю рівня електропровідних рідин", вип 3, серія "Монтаж і налагодження електроустаткування на електростанціях і підстанціях", М , Информэлектро, 1989 р, В Золотарь, "Трини При ушкодженні ТМ (прокол, прорив, відшарування зварювання, порушення «герметичності» фильтроелемента) неочищена вода через це ушкодження надходить з фільтра по зливальній тру 2 Датчик-колектор аварійного режиму роботи п фільтрів по п 1, який відрізняється тим, що втулка з легкорозчинної речовини виконана зі спресованого харчового продукту, наприклад з цукру чи солі 00 ю 49581 сторний регулятор рівня води», М , журн "Радіо", 1987 р , № 5, с 60, ас СРСР № 1059497, "Сигналізатор провідності", МПК - 3 G 01 N 27/02, БИ № 45, 1983 р і ін ), що містять елеісгроди, що знаходяться в ємності, схему керування, чи сигналізації контролю ( далі по тексту - СУСК) і блок живлення Робота цих пристроїв заснована на замиканні електродів слабопровідною рідиною, наприклад, водою При цьому СУСК реєструє факт зміни опору ланцюга СУСК - перший електрод - «водяник» проміжок - другий електрод - СУСК Параметри СУСК при цьому вибираються за такими критеріями, як працездатність, відсутність явища електролізу рідини, відсутність явища поляризації електродів, електробезпечність при експлуатації, мінімізація витрат на виготовлення, монтаж і експлуатацію Однак цими датчиками рівня води неможливо проконтролювати «краплинний» чи «струминний» режим роботи фільтра «Кримська росинка» у рамках існуючої конструкції без додатковий вузлів і деталей, що і є об'єктом даного винаходу Найбільш близьким по технічній сутності і результату, що досягається, і обраним як прототип є плоска нормальна діафрагма (стандартний звужуючий пристрій), що представляє собою тонкий диск з отвором, концентричним осі труби, з гострою прямокутною крайкою з боку входу потоку (К И Хансуваров, В Г Цейтман , «Техніка виміру тиску, витрати, КІЛЬКОСТІ І рівня рідини і пара», М, изд Стандартів, 1989 р, с 137-138, мал 57) Чуттєвим елементом такого пристрою є, наприклад, дифманометр Пристрою контролю по прототипі засновані на принципі створення різниці тиску до і після елемента, що нормує - диска з каліброваним отвором Ця різниця тисків, створювана протіканням рідини через диск з отвором, реєструється двома чи манометрами дифманометром і після ВІДПОВІДНОГО перерахування визначається витрата рідини через диск з отвором, таким чином чуттєвим органом у прототипі є засіб для виміру тиску Недоліком прототипу є неможливість прямого контролю «краплинного» чи «струминного» режимів роботи фільтрів із трековими мембранами типу «Кримська росинка без уведення додаткових засобів, а саме, нового чуттєвого органа, що буде контролювати не перепад тисків при протіканні рідини через диск з отвором, а зміна рівня води в порожнині датчика перед диском з отвором при переході режиму роботи фільтра типу «Кримська росинка» від нормального («краплинного») до аварійного («струминному»), зв'язаному з ушкодженням трекової мембрани фільтра Задачею винаходу є синтез нової технічної системи для контролю аварійних режимів роботи пфільтрів з досягненням технічного результату підвищенням вірогідності одержання чистої води при роботі n-фільтрів із трековими мембранами, наприклад, типу «Кримська росинка» Поставлена задача зважується тим, що в датчику-колекторі аварійного режиму роботи пфільтрів - 19, що містить корпус, диск із каліброваним отвором і чуттєвий елемент, корпус з'єднаний з колектором, об'єднуючим п-вхідних зливаль них трубок від n-фільтрів з однією вихідною зливальною трубкою, а також у корпусі маються пвимірювальних камер, у верхній частині яких у кільцеподібних порожнинах розташовані пчуттєвих елементів, виконаних у виді втулок з легкорозчинної речовини, при цьому внутрішній діаметр втулок не більше діаметра п- вхідних зливальних трубок, КІНЦІ яких розташовані нижче пчуттєвих елементів, крім того, у дні пвимірювальних камер виконані п-каліброваних отворів, а корпус має засіб для кріплення датчика, виконаний у виді застібки типу «реп'ях», крім того, втулка з легкорозчинної речовини виконана зі спресованого харчового продукту, наприклад, з цукру чи солі Істотними ознаками, що збігаються з прототипом, є - корпус, - диск із каліброваним отвором, - чуттєвий елемент ВІДМІТНИМИ ВІД прототипу істотними ознаками винаходу, що заявляється, є наступні ознаки - корпус з'єднаний з колектором, - колектор поєднує п-вхідних зливальних трубок від n-фільтрів з однієї вихідною зливальною трубкою, - у корпусі маються n-вимірювальних камер, - у верхній частині n-вимірювальних камер у кільцеподібних порожнинах розташовані пчуттєвих елементів, - п-чуттєві елементи виконані у виді втулок з легкорозчинної речовини, - внутрішній діаметр втулок не більше діаметра п-вхідних зливальних трубок, - КІНЦІ п-вхідних зливальних трубок розташовані нижче п-чуттєвих елементів, - у дні n-вимірювальних камер виконані пкаліброваних отворів, - корпус має засіб для кріплення датчика, - засіб для кріплення датчика виконано у виді застібки типу «реп'ях», - втулка з легкорозчинної речовини виконана зі спресованого харчового продукту, наприклад, з цукру чи солі Використання винаходу забезпечує досягнення технічного результату, що полягає в підвищенні вірогідності одержання чистої води при роботі пфільтрів із трековими мембранами Між ІСТОТНИМИ ознаками винаходу, що заявляється, і технічним результатом, що досягається, існує наступний причинно-наслідковий зв'язок Наприклад, підвищенню вірогідності якості фільтрації сприяє фіксація навіть короткочасного «струминного» режиму, що можливо тільки при використанні всіх ознак даного винаходу, тому що тільки наявність n-каліброваних отворів, діаметр яких розрахований на вільну витрату води з пвимірювальних камер у нормальному «краплинному» режимі роботи, дозволяє, при виникненні аварійного «струминного» режиму роботи в одному чи в декількох фільтрах, підняти рівень води в них до чуттєвого елемента і розчинити в воді відповідну втулку зі спресованого легкорозчинного харчового продукту, що легко визначається візуально і є сигналом аварійного режиму роботи одно 49581 го чи декількох фільтрів Сутність винаходу, що заявляється, пояснюється кресленнями На фіг 1 зображений пристрій, вид зверху, на фіг 2 - те ж, вид збоку, розріз А-А на фіг 1 Пристрій складається з корпуса 1, який з'єднаний з колектором 2 Колектор 2 поєднує n-вхідних зливальних трубок 3 від n-фільтрів (умовно не показані) з однією вихідною зливальною трубкою 4 У корпусі 1 виконані n-вимірювальних камер 5, у верхній частині яких у кільцеподібних порожнинах 6 розташовані п-чуттєві елементи 7, виконані у виді втулок 8 з легкорозчинної речовини Втулки 8 можуть бути отримані шляхом пресування харчового продукту, наприклад, цукру чи солі Внутрішній діаметр втулок 8 не більше діаметра п-вхідних зливальних трубок 3, тому зливальні трубки 3 щільно утримуються у втулках 8 КІНЦІ зливальних трубок 3 розташовані нижче п-чуттєвих елементів 7 У дні n-вимірювальних камер 5 виконані пкалібровані отвори 9 Корпус 1 має засіб 10 для кріплення датчика до стінки ємності неочищеної води 11 Засіб 10 для кріплення виконано у виді застібки типу «реп'ях», при цьому, один фіксуючий елемент 12, виконаний багатопетельним, приклеюється до датчика, а другий - 13, що має гачки, приклеюється до ємності неочищеної води 11 При з'єднанні датчика 1 з ємністю 11 неочищеної води гачки фіксуючого елемента 13 зачіпаються за петельки фіксуючого елемента 12, тим самим, датчик 1 міцно утримується на СТІНЦІ ЄМНОСТІ 11 неочищеної води Корпус 1 може бути виконаний, наприклад, з оргскла з механічною чи обробкою з пластмаси шляхом лиття в прес-форму під тиском Пристрій працює в такий спосіб При нормальному «краплинному» режимі вода з n-фільтрів надходить по n-зливальних трубках З у внутрішні порожнини 14 n-вимірювальних камер 5 і окремими краплями випливає через пкаліброваних отворів 9 у колектор 2 датчики 1, а потім по ВИХІДНІЙ зливальній трубці 4 надходить у ємність відфільтрованої води (умовно не показа на) Діаметр n-каліброваних отворів 9 обраний таким, щоб у «краплинному» режимі уся вода вільно випливала б у ємність відфільтрованої води При аварійному «струминному» режимі роботи кожного з n-фільтрів (чи декількох фільтрів) вода по відповідної зливальній трубці 3 безупинним струменем випливає у внутрішню порожнину 14 відповідної вимірювальної камери 5 А тому що в цьому режимі надходження води в кілька разів перевищує продуктивність кожного з n-фільтрів при нормальному режимі, те вода, що надходить, не устигає вийти через відповідне калібрований отвір 9 Тому рівень води у внутрішній порожнині 14 відповідної вимірювальної камери 5 починає підніматися і через кільцеподібну щілину 15 між зливальною трубкою 3 і внутрішнім діаметром вимірювальної камери 5 змочує ВІДПОВІДНИЙ чуттєвий елемент 7 Через якийсь час втулка 8 з легкорозчинної речовини розчиняється у воді і відповідна зливальна трубка 3 перестає фіксуватися втулкою 8 у ВІДПОВІДНІЙ кільцеподібній порожнині 6, що легко визначається візуально і служить сигналом аварійного режиму роботи даного фільтра, навіть при припиненні аварійного «струминного» режиму роботи несправного фільтра, наприклад, у випадку відсутності води в ємності неочищеної води Таким чином, можна зробити висновок, що пристрій має «пам'ять» на одиничне і короткочасне спрацьовування аварійного режиму і цей стан запам'ятовування аварійного сигналу забезпечується без електроніки, а тільки за рахунок конструктивного виконання датчика і наявності чуттєвого елемента 7, виконаного у виді втулки 8 з легкорозчинної речовини З огляду на усе вищесказане, можна зробити висновок, що задача, поставлена у винаході - синтез нової технічної системи для контролю аварійних режимів роботи n-фільтрів із трековими мембранами - вирішена з досягненням технічного результату - підвищенням вірогідності одержання чистої води шляхом наявності контролю аварійного "струминного" режиму роботи кожного з пфільтрів 49581 A* А ФІГ.1 Фіг.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
