Датчик-колектор контролю аварійного режиму роботи n-фільтрів-8
Номер патенту: 49609
Опубліковано: 16.09.2002
Автори: Пузанков Сергій Дмитрович, Савицький Володимир Миколайович, Зотов Віталій Вікторович, Шабанов Міхаїл Валерієвич
Формула / Реферат

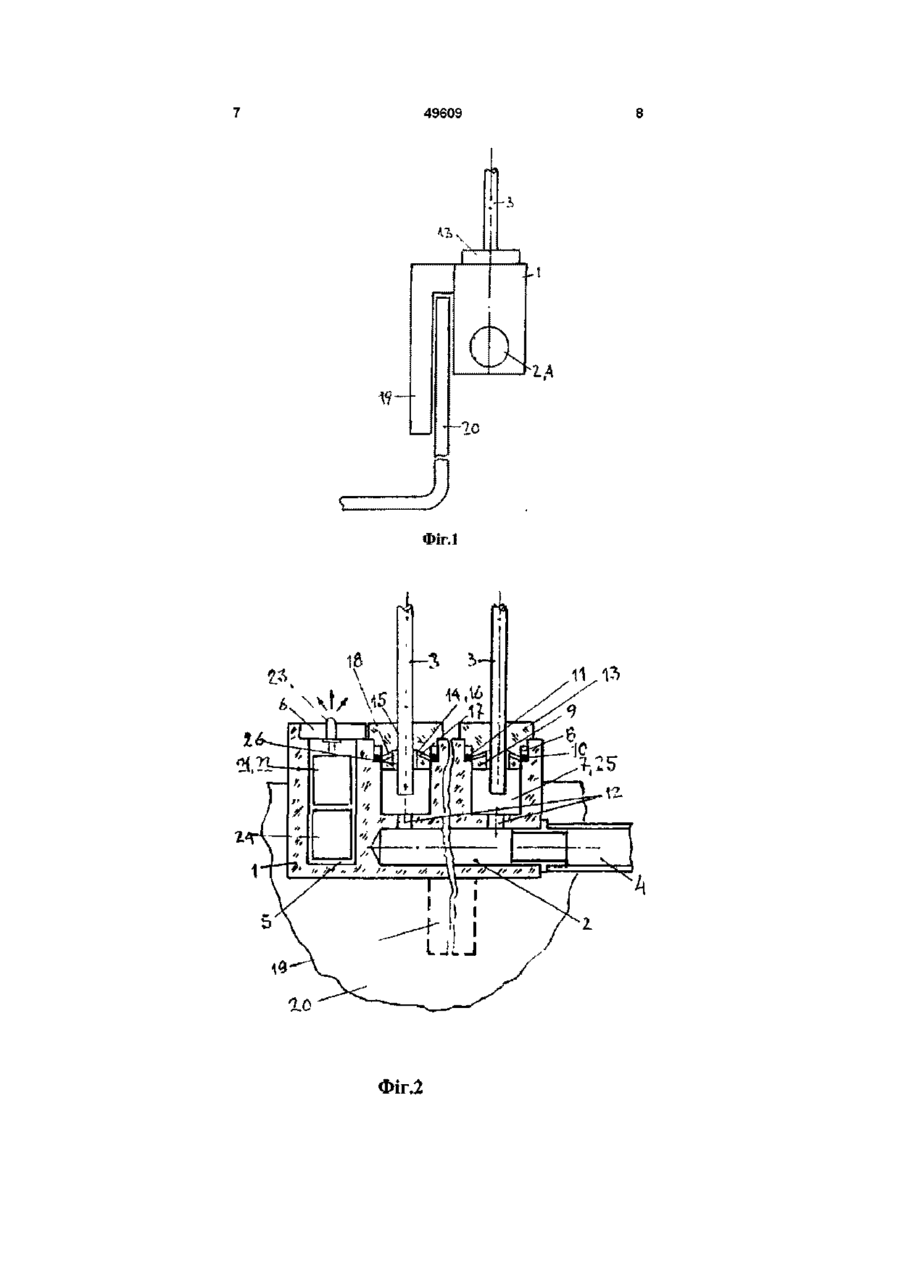

1. Датчик-колектор контролю аварійного режиму роботи n фільтрів, що містить корпус, диск із каліброваним отвором і чутливий елемент, який відрізняється тим, що корпус виконаний у вигляді колектора, що поєднує n вхідних зливальних трубок від n фільтрів з однією вихідною зливальною трубкою, а в корпусі виконана приладова порожнина з кришкою для джерела живлення і схеми сигналізації, причому в корпусі містяться n вимірювальних камер, у верхній частині яких у кільцеподібній порожнині розташовані n чутливих елементів з металевими контактами, електрично з'єднаними попарно в дві групи, а в нижній частині n вимірювальних камер виконані n каліброваних отворів, крім того, зверху n вимірювальні камери закриті n втулками, у яких виконані східчасті отвори, з діаметрами у верхній частині, рівними діаметрам зливальних трубок, і з діаметрами, в нижній частині більшими, ніж діаметри вхідних зливальних трубок, причому в n втулках виконані похилі отвори, а корпус має ручку для кріплення датчика.

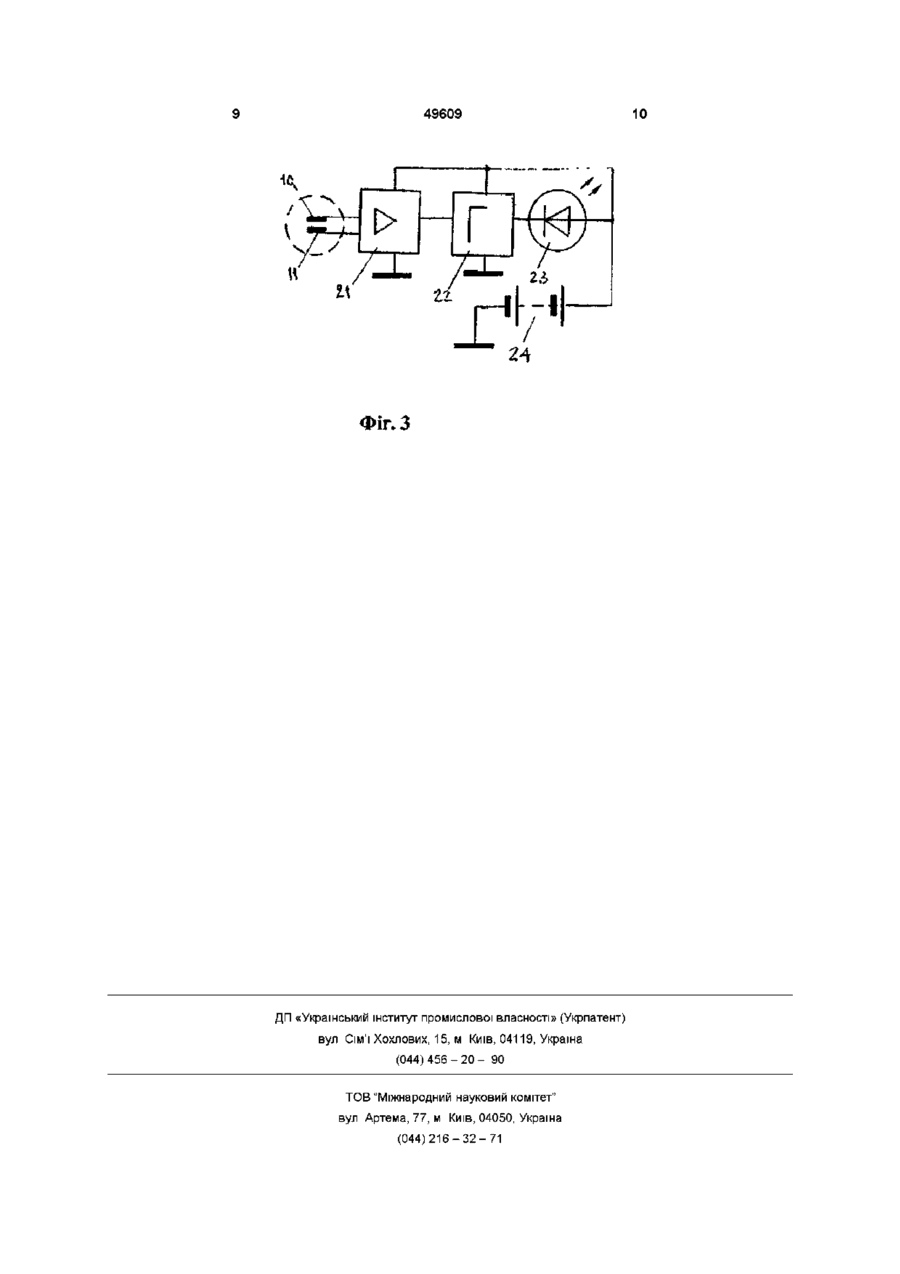

2. Датчик-колектор контролю аварійного режиму роботи n фільтрів по п. 1, який відрізняється тим, що джерело живлення виконане у вигляді електрохімічних джерел струму.
Текст

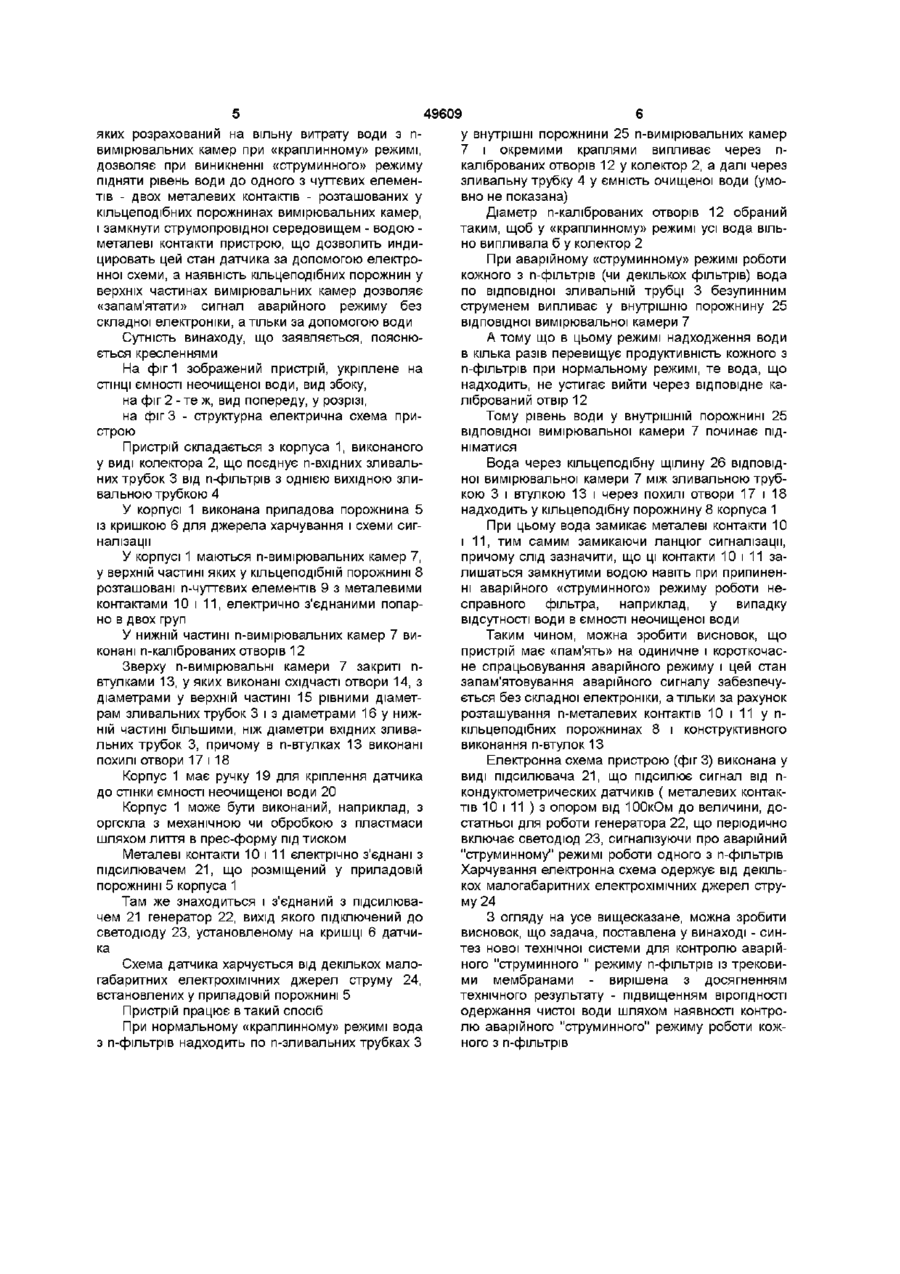

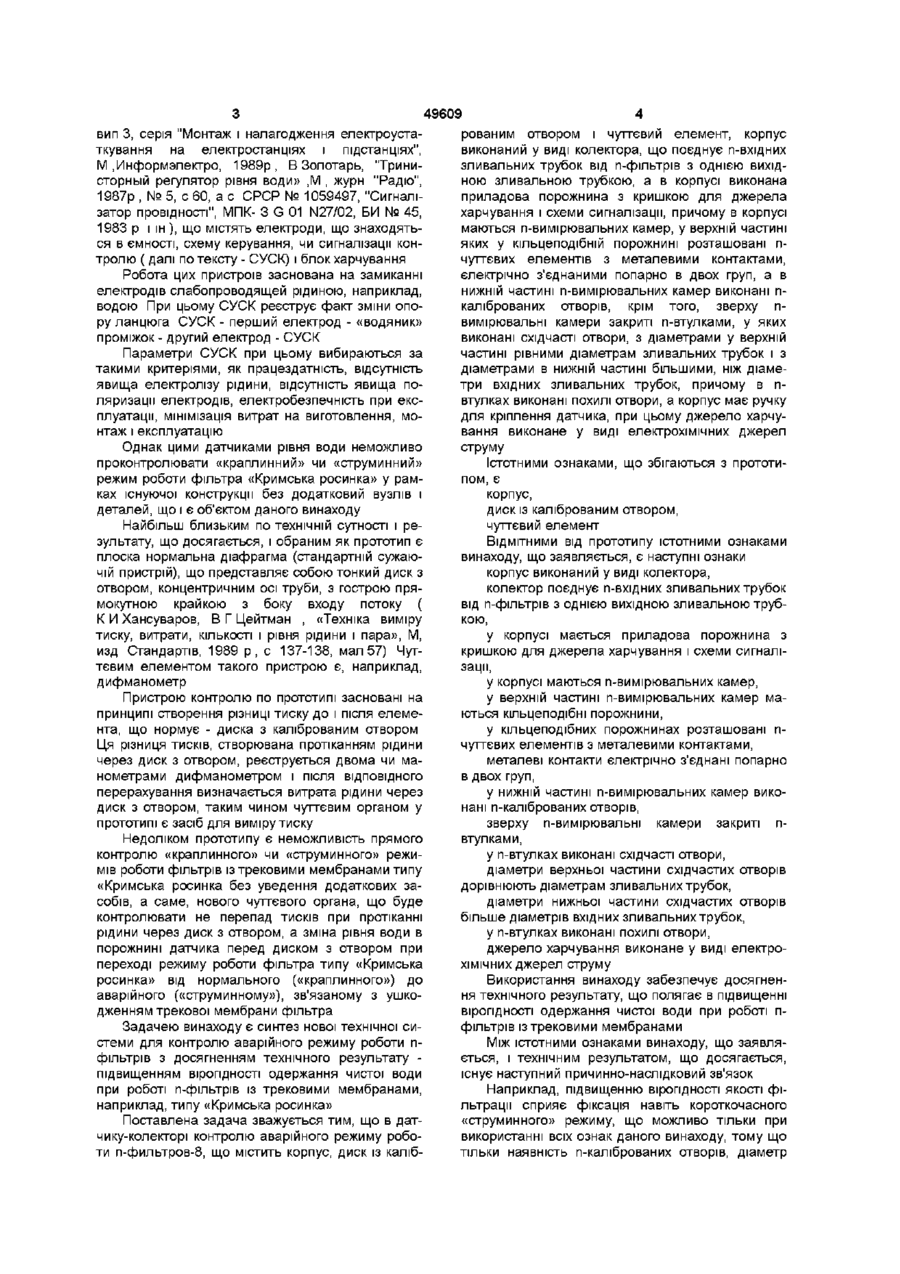

1 Датчик-колектор контролю аварійного режиму роботи п фільтрів, що містить корпус, диск із каліброваним отвором і чутливий елемент, який відрізняється тим, що корпус виконаний у вигляді колектора, що поєднує n-вхідних зливальних трубок від n-фільтрів з однією вихідною зливальною трубкою, а в корпусі виконана приладова порож нина з кришкою для джерела живлення і схеми сигналізації, причому в корпусі містяться пвимірювальних камер, у верхній частині яких у кільцеподібній порожнині розташовані п-чутливих елементів з металевими контактами, електрично з'єднаними попарно в дві групи, а в нижній частині n-вимірювальних камер виконані п-каліброваних отворів, крім того, зверху n-вимірювальні камери закриті п втулками, у яких виконані східчасті отвори, з діаметрами у верхній частині, рівними діаметрам зливальних трубок, і з діаметрами, в нижній частині більшими, ніж діаметри вхідних зливальних трубок, причому в п-втулках виконані похилі отвори, а корпус має ручку для кріплення датчика 2 Датчик-колектор контролю аварійного режиму роботи n-фільтрів по п 1, який відрізняється тим, що джерело живлення виконане у вигляді електрохімічних джерел струму Винахід відноситься до засобів контролю роботи фільтрів води, а саме, до пристроїв контролю аварійного режиму роботи фільтра, конкретно, до контролю ЦІЛІСНОСТІ трекових мембран у фільтрах для очищення води, наприклад, у побутових фільтрах типу «Кримська росинка», «NEROX» для очищення води з використанням трекових мембран Фільтри для очищення води на базі трекових мембран ( далі по тексту - ТМ) є новими перспективними фільтрами і характеризуються тим, що при нормальному режимі роботи (тобто ТМ ціла, без ушкоджень, проколів, відшарувань звареного шва й ш дефектів) очищена вода надходить з фільтра по зливальній трубці безупинними, дискретними краплями, частота надходження яких залежить від ступеня чистоти ( чи забруднення) ТМ Максимальна продуктивність фільтра з ТМ заданої площі є цілком визначеною величиною, наприклад, для фільтрів «Кримська росинка» - це до 15л/доба При ушкодженні ТМ (прокол, прорив, відшарування зварювання, порушення «герметичності» фільтроєлемента) неочищена вода через це ушкодження надходить з фільтра по зливальній трубці безупинним струменем, при цьому надходження води в кілька разів перевищує продуктивність фільтра в нормальному режимі роботи Цей факт покладений в основу принципу роботи пристрою, що заявляється Крім того, цей пристрій контролю повинен фіксувати аварійний режим роботи фільтра як відбулася подія, навіть якщо надалі струминний режим роботи фільтра припинилася з якоі-небудь причини, наприклад, якщо закінчилася вода, що очищається фільтром Конструкція фільтрів із трековими мембранами типу «Кримська росинка» і «NEROX» дозволяє з'єднувати трохи п-фільтроєлементі ( від 2-х до 1015 штук) у єдиний блок, що закривається з двох сторін кришками Однак велике число зливальних трубок утрудняє контроль аварійного режиму роботи фільтроєлементів, хоча ушкодження навіть однієї ТМ є аварійним режимом для всієї системи Загальновідомі кондуктометрические датчики рівня води (наприклад, "Электроконтактные пристрою контролю рівня електропровідних рідин", о (О вип 3, серія "Монтаж і налагодження електроустаткування на елеісгростанціях і підстанціях", М .Информэлектро, 1989р , В Золотарь, "Тринисторный регулятор рівня води» ,М , журн "Радіо", 1987р , № 5, с 60, а с СРСР № 1059497, "Сигналізатор провідності", МПК- З G 01 N27/02, БИ № 45, 1983 р і ш ), що містять елеісгроди, що знаходяться в ємності, схему керування, чи сигналізації контролю ( далі по тексту - СУСК) і блок харчування Робота цих пристроїв заснована на замиканні електродів слабопроводящей рідиною, наприклад, водою При цьому СУСК реєструє факт зміни опору ланцюга СУСК - перший електрод - «водяник» проміжок - другий електрод - СУСК Параметри СУСК при цьому вибираються за такими критеріями, як працездатність, відсутність явища електролізу рідини, відсутність явища поляризації електродів, електробезпечність при експлуатації, мінімізація витрат на виготовлення, монтаж і експлуатацію Однак цими датчиками рівня води неможливо проконтролювати «краплинний» чи «струминний» режим роботи фільтра «Кримська росинка» у рамках існуючої конструкції без додатковий вузлів і деталей, що і є об'єктом даного винаходу Найбільш близьким по технічній сутності і результату, що досягається, і обраним як прототип є плоска нормальна діафрагма (стандартній сужаючій пристрій), що представляє собою тонкий диск з отвором, концентричним осі труби, з гострою прямокутною крайкою з боку входу потоку ( К И Хансуваров, В Г Цейтман , «Техніка виміру тиску, витрати, КІЛЬКОСТІ І рівня рідини і пара», М, изд Стандартів, 1989 р, с 137-138, мал 57) Чуттєвим елементом такого пристрою є, наприклад, дифманометр Пристрою контролю по прототипі засновані на принципі створення різниці тиску до і після елемента, що нормує - диска з каліброваним отвором Ця різниця тисків, створювана протіканням рідини через диск з отвором, реєструється двома чи манометрами дифманометром і після ВІДПОВІДНОГО перерахування визначається витрата рідини через диск з отвором, таким чином чуттєвим органом у прототипі є засіб для виміру тиску Недоліком прототипу є неможливість прямого контролю «краплинного» чи «струминного» режимів роботи фільтрів із трековими мембранами типу «Кримська росинка без уведення додаткових засобів, а саме, нового чуттєвого органа, що буде контролювати не перепад тисків при протіканні рідини через диск з отвором, а зміна рівня води в порожнині датчика перед диском з отвором при переході режиму роботи фільтра типу «Кримська росинка» від нормального («краплинного») до аварійного («струминному»), зв'язаному з ушкодженням трекової мембрани фільтра Задачею винаходу є синтез нової технічної системи для контролю аварійного режиму роботи пфільтрів з досягненням технічного результату підвищенням вірогідності одержання чистої води при роботі n-фільтрів із трековими мембранами, наприклад, типу «Кримська росинка» Поставлена задача зважується тим, що в датчику-колекторі контролю аварійного режиму роботи п-фильтров-8, що містить корпус, диск із каліб 49609 рованим отвором і чуттєвий елемент, корпус виконаний у виді колектора, що поєднує п-вхідних зливальних трубок від n-фільтрів з однією вихідною зливальною трубкою, а в корпусі виконана приладова порожнина з кришкою для джерела харчування і схеми сигналізації, причому в корпусі маються п-вимірювальних камер, у верхній частині яких у кільцеподібній порожнині розташовані пчуттєвих елементів з металевими контактами, єлектрічно з'єднаними попарно в двох груп, а в нижній частині n-вимірювальних камер виконані пкаліброваних отворів, крім того, зверху пвимірювальні камери закриті n-втулками, у яких виконані східчасті отвори, з діаметрами у верхній частині рівними діаметрам зливальних трубок і з діаметрами в нижній частині більшими, ніж діаметри вхідних зливальних трубок, причому в пвтулках виконані похилі отвори, а корпус має ручку для кріплення датчика, при цьому джерело харчування виконане у виді електрохімічних джерел струму Істотними ознаками, що збігаються з прототипом, є корпус, диск із каліброваним отвором, чуттєвий елемент ВІДМІТНИМИ ВІД прототипу істотними ознаками винаходу, що заявляється, є наступні ознаки корпус виконаний у виді колектора, колектор поєднує п-вхідних зливальних трубок від n-фільтрів з однією вихідною зливальною трубкою, у корпусі мається приладова порожнина з кришкою для джерела харчування і схеми сигналізації, у корпусі маються n-вимірювальних камер, у верхній частині n-вимірювальних камер маються кільцеподібні порожнини, у кільцеподібних порожнинах розташовані пчуттєвих елементів з металевими контактами, металеві контакти єлектрічно з'єднані попарно в двох груп, у нижній частині n-вимірювальних камер виконані n-каліброваних отворів, зверху n-вимірювальні камери закриті пвтулками, у n-втулках виконані східчасті отвори, діаметри верхньої частини східчастих отворів дорівнюють діаметрам зливальних трубок, діаметри нижньої частини східчастих отворів більше діаметрів вхідних зливальних трубок, у n-втулках виконані похилі отвори, джерело харчування виконане у виді електрохімічних джерел струму Використання винаходу забезпечує досягнення технічного результату, що полягає в підвищенні вірогідності одержання чистої води при роботі пфільтрів із трековими мембранами Між ІСТОТНИМИ ознаками винаходу, що заявляється, і технічним результатом, що досягається, існує наступний причинно-наслідковий зв'язок Наприклад, підвищенню вірогідності якості фільтрації сприяє фіксація навіть короткочасного «струминного» режиму, що можливо тільки при використанні всіх ознак даного винаходу, тому що тільки наявність n-каліброваних отворів, діаметр 49609 у внутрішні порожнини 25 n-вимірювальних камер яких розрахований на вільну витрату води з п7 і окремими краплями випливає через пвимірювальних камер при «краплинному» режимі, каліброваних отворів 12 у колектор 2, а далі через дозволяє при виникненні «струминного» режиму зливальну трубку 4 у ємність очищеної води (умопідняти рівень води до одного з чуттєвих елеменвно не показана) тів - двох металевих контактів - розташованих у Діаметр n-каліброваних отворів 12 обраний кільцеподібних порожнинах вимірювальних камер, таким, щоб у «краплинному» режимі усі вода вільі замкнути струмопровідної середовищем - водою но випливала б у колектор 2 металеві контакти пристрою, що дозволить индицировать цей стан датчика за допомогою електроПри аварійному «струминному» режимі роботи нної схеми, а наявність кільцеподібних порожнин у кожного з n-фільтрів (чи декількох фільтрів) вода верхніх частинах вимірювальних камер дозволяє по відповідної зливальній трубці 3 безупинним «запам'ятати» сигнал аварійного режиму без струменем випливає у внутрішню порожнину 25 складної електроніки, а тільки за допомогою води відповідної вимірювальної камери 7 Сутність винаходу, що заявляється, пояснюА тому що в цьому режимі надходження води ється кресленнями в кілька разів перевищує продуктивність кожного з n-фільтрів при нормальному режимі, те вода, що На фіг 1 зображений пристрій, укріплене на надходить, не устигає вийти через відповідне каСТІНЦІ ємності неочищеної води, вид збоку, лібрований отвір 12 на фіг 2 - те ж, вид попереду, у розрізі, на фіг 3 - структурна електрична схема приТому рівень води у внутрішній порожнині 25 строю відповідної вимірювальної камери 7 починає підніматися Пристрій складається з корпуса 1, виконаного у виді колектора 2, що поєднує n-вхідних зливальВода через кільцеподібну щілину 26 відповідних трубок 3 від n-фільтрів з однією вихідною злиної вимірювальної камери 7 між зливальною трубвальною трубкою 4 кою 3 і втулкою 13 і через похилі отвори 17 і 18 надходить у кільцеподібну порожнину 8 корпуса 1 У корпусі 1 виконана приладова порожнина 5 із кришкою 6 для джерела харчування і схеми сигПри цьому вода замикає металеві контакти 10 налізації і 11, тим самим замикаючи ланцюг сигналізації, причому слід зазначити, що ці контакти 10 і 11 заУ корпусі 1 маються n-вимірювальних камер 7, лишаться замкнутими водою навіть при припинену верхній частині яких у кільцеподібній порожнині 8 ні аварійного «струминного» режиму роботи нерозташовані п-чуттєвих елементів 9 з металевими справного фільтра, наприклад, у випадку контактами 10 і 11, електрично з'єднаними попарвідсутності води в ємності неочищеної води но в двох груп У нижній частині п-вимірювальних камер 7 виТаким чином, можна зробити висновок, що конані п-каліброваних отворів 12 пристрій має «пам'ять» на одиничне і короткочасне спрацьовування аварійного режиму і цей стан Зверху n-вимірювальні камери 7 закриті пзапам'ятовування аварійного сигналу забезпечувтулками 13, у яких виконані східчасті отвори 14, з ється без складної електроніки, а тільки за рахунок діаметрами у верхній частині 15 рівними діаметрозташування n-металевих контактів 10 і 11 у прам зливальних трубок 3 і з діаметрами 16 у нижкільцеподібних порожнинах 8 і конструктивного ній частині більшими, ніж діаметри вхідних зливавиконання п-втулок 13 льних трубок 3, причому в п-втулках 13 виконані похилі отвори 17 і 18 Електронна схема пристрою (фіг 3) виконана у виді підсилювача 21, що підсилює сигнал від пКорпус 1 має ручку 19 для кріплення датчика кондуктометрических датчиків ( металевих контакдо стінки ємності неочищеної води 20 тів 10 і 11 ) з опором від ЮОкОм до величини, доКорпус 1 може бути виконаний, наприклад, з статньої для роботи генератора 22, що періодично оргскла з механічною чи обробкою з пластмаси включає светодюд 23, сигналізуючи про аварійний шляхом лиття в прес-форму під тиском "струминному" режимі роботи одного з п-фільтрів Металеві контакти 10 і 11 єлектрічно з'єднані з Харчування електронна схема одержує від декільпідсилювачем 21, що розміщений у приладовій кох малогабаритних електрохімічних джерел струпорожнині 5 корпуса 1 му 24 Там же знаходиться і з'єднаний з підсилювачем 21 генератор 22, вихід якого підключений до З огляду на усе вищесказане, можна зробити светодюду 23, установленому на кришці 6 датчивисновок, що задача, поставлена у винаході - синка тез нової технічної системи для контролю аварійного "струминного " режиму n-фільтрів із трековиСхема датчика харчується від декількох маломи мембранами - вирішена з досягненням габаритних електрохімічних джерел струму 24, технічного результату - підвищенням вірогідності встановлених у приладовій порожнині 5 одержання чистої води шляхом наявності контроПристрій працює в такий спосіб лю аварійного "струминного" режиму роботи кожПри нормальному «краплинному» режимі вода ного з п-фільтрів з n-фільтрів надходить по n-зливальних трубках З 49609 ФІГ.І Фіг.2 49609 Фін З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 10
ДивитисяДодаткова інформація
Назва патенту англійськоюDetector with a collector designed for monitoring abnormal state of a group of filters (variant 8)
Автори англійськоюSavitskyi Volodymyr Mykolaiovych
Назва патенту російськоюДатчик с коллектором, предназначенный для контроля аварийного состояния группы фильтров (вариант 8)
Автори російськоюСавицкий Владимир Николаевич
МПК / Мітки
МПК: G01F 13/00
Мітки: контролю, аварійного, режиму, датчик-колектор, роботи, n-фільтрів-8
