Датчик контролю аварійного режиму роботи фільтра-21

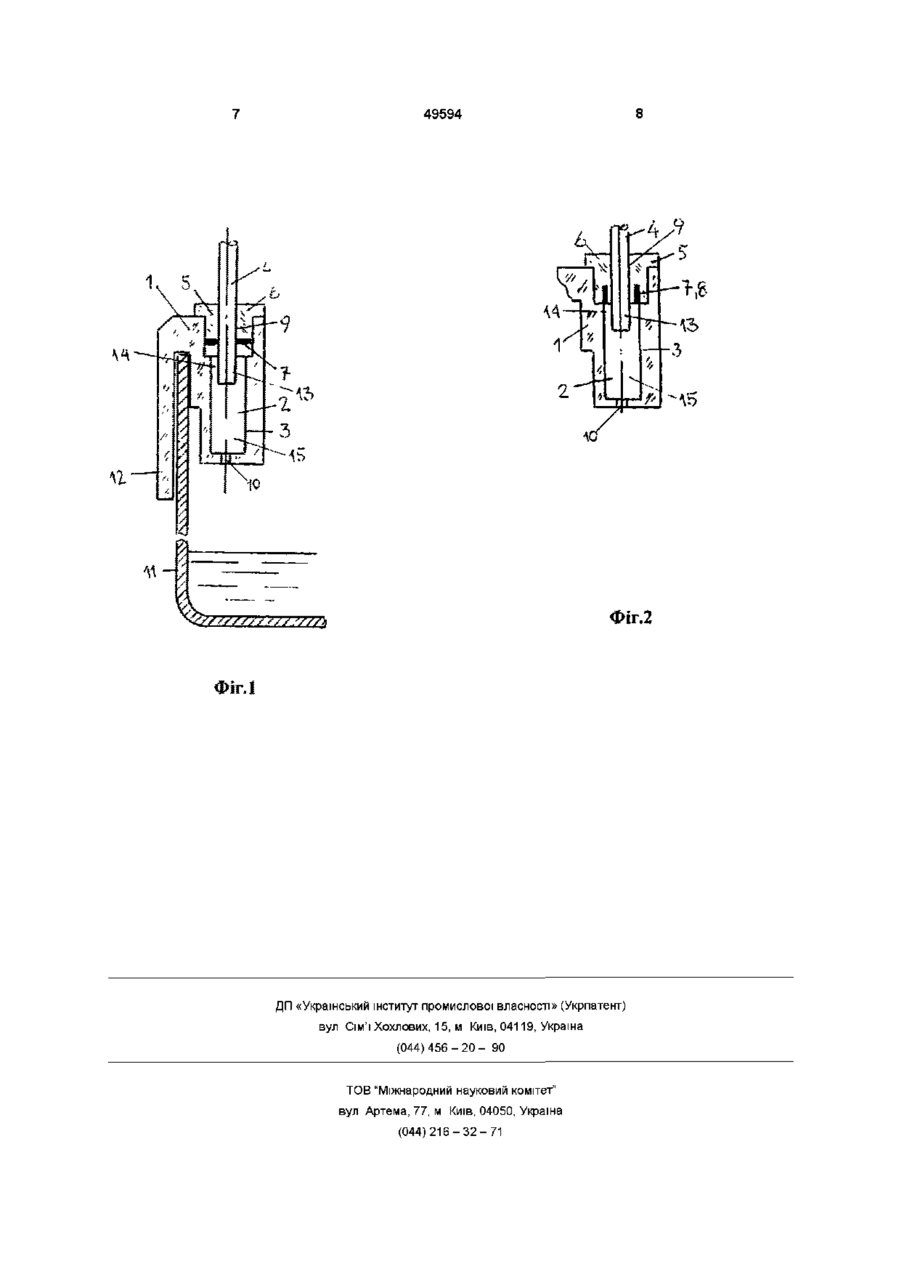

1 Датчик контролю аварійного режиму роботи фільтра, що містить корпус, диск із каліброваним отвором і чутливий елемент, який відрізняється тим, що корпус має вимірювальну камеру, виконану у вигляді вертикального східчастого отвору, у який через зливальну трубку має можливість надходження самопливом відфільтрована вода з фільтра, а функцію диска з каліброваним отвором виконує калібрований отвір у дні вимірювальної камери, причому кінець зливальної трубки розташований нижче чутливого елемента, що виконаний у вигляді установленої зверху корпуса втулки з отвором, рівним діаметру зливальної трубки фільтра, а корпус виконаний у вигляді деталі, закріпленої на СТІНЦІ ЄМНОСТІ очищеної води за допомогою ручки, при цьому на нижню поверхню втулки нанесена барвна речовина 2 Датчик по п 1, який відрізняється тим, що барвна речовина виконана з легкорозчинного харчового барвника 3 Датчик по п 1, який відрізняється тим, що барвна речовина виконана з легкорозчинного дезинфікуючого барвника, наприклад зеленки, марганцівки Винахід відноситься до засобів контролю роботи фільтрів води, а саме, до пристроїв контролю аварійного режиму роботи фільтра, конкретно, до контролю ЦІЛІСНОСТІ трекових мембран у фільтрах для очищення води, наприклад, у побутових фільтрах типу «Кримська росинка», «NEROX» для очищення води з використанням трекових мембран Фільтри для очищення води на базі трекових мембран ( далі по тексту - ТМ) є новими перспективними фільтрами і характеризуються тим, що при нормальному режимі роботи (тобто ТМ ціла, без ушкоджень, проколів, відшарувань звареного шва й ш дефектів) очищена вода надходить з фільтра по зливальній трубці безупинними, дискретними краплями, частота надходження яких залежить від ступеня чистоти (чи забруднення) ТМ Максимальна продуктивність фільтра з ТМ заданої площі є цілком визначеною величиною, наприклад, для фільтрів «Кримська росинка» - це до 15 л/доба При ушкодженні ТМ (прокол, прорив, відшарування зварювання, порушення «герметичності» фільтроелемента) неочищена вода через це уш кодження надходить з фільтра по зливальній трубці безупинним струменем, при цьому надходження води в кілька разів перевищує продуктивність фільтра в нормальному режимі роботи Цей факт покладений в основу принципу роботи пристрою, що заявляється Крім того, цей пристрій контролю повинен фіксувати аварійний режим роботи фільтра як відбулася подія, навіть якщо надалі струминний режим роботи фільтра припинилася з якоі-небудь причини, наприклад, якщо закінчилася вода, що очищається фільтром Загальновідомі кондуктометричні датчики рівня води (наприклад, "Електроконтактні пристрої контролю рівня електропровідних рідин", вип З, серія "Монтаж і налагодження електроустаткування на електростанціях і підстанціях", М , Информэлектро, 1989 р, В Золотарь, "Тринисторний регулятор рівня води", М, журн "Радіо", 1987р, №5, с 60, а с СРСР №1059497, "Сигналізатор провідності", МПК - З G 01 N 27/02, БИ №45, 1983 р і ін ), що містять електроди, що знаходяться в ємкості, схему керування, сигналізації чи контролю (далі по тексту - СУСК) і блок живлення ю 49594 4 Робота цих пристроїв заснована на замиканні з отвором, рівним діаметру зливальної трубки фіелектродів слабопроводящей рідиною, наприклад, льтра, а корпус виконаний у виді деталі, укріпленої водою При цьому СУСК реєструє факт зміни опона СТІНЦІ ємності очищеної води за допомогою ручру ланцюга СУСК - перший електрод - «водяник» ки, при цьому на нижній поверхні втулки нанесене проміжок - другий електрод - СУСК Параметри барвне речовина, виконана з легкорозчинного хаСУСК при цьому вибираються за такими критеріярчового чи барвника з легкорозчинного дезінфікуми, як працездатність, відсутність явища електроючого барвника, наприклад, зеленки, марганцівки лізу рідини, відсутність явища поляризації електІстотними ознаками, що збігаються з прототиродів, електробезпечність при експлуатації, пом, є мінімізація витрат на виготовлення, монтаж і екс- корпус, плуатацію - диск із каліброваним отвором, Однак цими датчиками рівня води неможливо - чуттєвий елемент проконтролювати «краплинний» чи «струминний» ВІДМІТНИМИ ВІД прототипу істотними ознаками режим роботи фільтра «Кримська росинка» у рамвинаходу, що заявляється, є наступні ознаки ках існуючої конструкції без додатковий вузлів і - у корпусі мається вимірювальна камера, деталей, що і є об'єктом даного винаходу - вимірювальна камера виконана у виді вертикального східчастого отвору, Найбільш близьким по технічній сутності і результату, що досягається, і обраним як прототип є - через зливальну трубку у вертикальний плоска нормальна діафрагма (стандартній сужаюсхідчастий отвір має можливість надходження сачій пристрій), що представляє собою тонкий диск з мопливом відфільтрована вода з фільтра, отвором, концентричним осі труби, з гострою пря- функцію диска з каліброваним отвором мокутною крайкою з боку входу потоку виконує калібрований отвір у дні вертикального (К И Хансуваров, В Г Цейтман, «Техніка виміру східчастого отвору, тиску, витрати, КІЛЬКОСТІ І рівня рідини і пара», М , - кінець зливальної трубки розташований ниизд Стандартів, 1989 р, с 137-138, мал 57] Чутжче чуттєвого елемента, тєвим елементом такого пристрою є, наприклад, - чуттєвий елемент виконаний у виді встановдифманометр леної зверху корпуса втулки з отвором, Пристрою контролю по прототипі засновані на - отвір у втулці дорівнює діаметру зливальної принципі створення різниці тиску до і після елеметрубки фільтра, нта, що нормує - диска з каліброваним отвором - корпус виконаний у виді деталі, укріпленої на Ця різниця тисків, створювана протіканням рідини СТІНЦІ ємності очищеної води за допомогою ручки, через диск з отвором, реєструється двома мано- на нижній поверхні втулки нанесена барвне метрами чи дифманометром і після ВІДПОВІДНОГО речовина, перерахування визначається витрата рідини через - барвна речовина виконана з легкорозчиннодиск з отвором, таким чином чуттєвим органом у го харчового барвника, прототипі є засіб для виміру тиску - барвна речовина виконана з легкорозчинного дезінфікуючого барвника, наприклад, зеленки, Недоліком прототипу є неможливість прямого марганцівки контролю «краплинного» чи «струминного» режимів роботи фільтрів із трековими мембранами типу Використання винаходу забезпечує досягнен«Кримська росинка без уведення додаткових заня технічного результату, що полягає в підвищенні собів, а саме, нового чуттєвого органа, що буде вірогідності одержання чистої води при роботі фіконтролювати не перепад тисків при протіканні льтра з трековою мембраною рідини через диск з отвором, а зміна рівня води в Між ІСТОТНИМИ ознаками винаходу, що заявляпорожнині датчика перед диском з отвором при ється, і технічним результатом, що досягається, переході режиму роботи фільтра типу «Кримська існує наступний причинно-наслідковий зв'язок росинка» від нормального («краплинного») до Наприклад, підвищенню вірогідності якості фіаварійного («струминному»), зв'язаному з ушкольтрації сприяє фіксація навіть короткочасного дженням трекової мембрани фільтра «струминного» режиму, що можливо тільки при використанні всіх ознак даного винаходу, тому що Задачею винаходу є синтез нової технічної ситільки наявність каліброваного отвору, діаметр стеми для контролю аварійного режиму роботи якого розрахований на вільну витрату води з пофільтра з досягненням технічного результату рожнини пристрою при «краплинному» режимі, підвищенням вірогідності одержання чистої води дозволяє при виникненні «струминного» режиму при роботі фільтра з трековою мембраною, наприпідняти рівень води до верхнього краю чуттєвого клад, типу «Кримська росинка» елемента і розчинити водою барвне речовина, що Поставлена задача зважується тим, що в датдозволить легко візуально контролювати цей стан чику контролю аварійного режиму роботи фільтрадатчика і «запам'ятати» сигнал аварійного режиму 21, що містить корпус, диск із каліброваним отвовзагалі без електроніки, а тільки за допомогою ром і чуттєвий елемент, у корпусі мається вимірюводи вальна камера, виконана у виді вертикального східчастого отвору, у яке через зливальну трубку Сутність винаходу, що заявляється, пояснюмає можливість надходження самопливом очищеється кресленнями на вода з фільтра, а функцію диска з каліброваним На фіг 1 зображений датчик у розрізі, вид збоотвором виконує калібрований отвір у дні вимірюку, на фіг 2-фрагмент датчика на фіг 1 вальної камери, причому кінець зливальної трубки Датчик контролю аварійного режиму роботи розташований нижче чуттєвого елемента, що вифільтра складається з корпуса 1, що має вимірюконаний у виді встановленої зверху корпуса втулки вальну камеру 2 49594 6 Вимірювальна камера 2 виконана у виді версхідчастої форми для надійного кріплення датчика тикального східчастого отвору 3, у яке через злидо стінки ємності очищеної води 11 різної товщивальну трубку 4 самопливом надходить відфільтни рована вода з фільтра (умовно не показаний) Корпус 1 може бути виконаний, наприклад, з оргскла з механічною чи обробкою з пластмаси У вертикальному східчастому отворі 3 устаношляхом лиття в прес-форму під тиском влений чуттєвий елемент 5, виконаний у виді втулки 6, на нижню поверхню якої нанесене барвне Кінець 13 зливальної трубки 4 розташований речовина 7 нижче чуттєвого елемента 5 На фіг 2 зображений варіант виконання втулЗливальна трубка 4 розташована по центрі ки 6, на нижній поверхні якої маються прорізи 8, вимірювальної камери 2, при цьому утвориться заповнені барвним речовиною 7 кільцева щілина 14 для проходу води при аварійному режимі роботи фільтра Барвне речовина може бути виконане у виді легкорозчинних харчових чи дезінфікуючих барвПристрій для контролю аварійного режиму ників працює в такий спосіб Як харчові барвники можуть бути використані При нормальному «краплинному» режимі вода барвники, отримані, наприклад, по наступним опиз фільтра надходить по зливальній трубці 4 у внусах винаходів трішню порожнину 15 вертикального східчастого отвору 3 і окремими краплями випливає через 1 А с СРСР №1603743, БИ-40-90 «Спосіб калібрований отвір 10 у ємність очищеної води 11 одержання червоного харчового барвника з ВІДХОДІВ переробки гречки» Діаметр каліброваного отвору 10 обраний таким, щоб у «краплинному» режимі усі вода вільно 2 А с СРСР №1533306, БИ-48-89, «Спосіб випливала б у ємність 11 одержання харчового барвника з буряка»(яскравогранатового кольору) При аварійному «струминному» режимі роботи вода по зливальній трубці 4 безупинним струме3 А с СРСР №1387386, БИ-13-88, «Спосіб нем випливає у внутрішню порожнину 15 вертикаодержання червоного харчового барвника з буряльного східчастого отвору З А тому що в цьому ка» режимі надходження води в кілька разів переви4 А с СРСР №1543821, БИ-6-90, «Спосіб щує продуктивність фільтра при нормальному реодержання харчового барвника з буряка»(червоножимі, те вода, що надходить, не устигає вийти черубшового кольору) рез калібрований отвір 10 Тому рівень води у 5 А с СРСР №1531453, БИ-47-89, «Спосіб внутрішній порожнині 15 вертикального східчастоодержання танина» (барвник золотаво-жовтого го отвору 3 починає підніматися кольору з кірок плодів граната) 6 А с СРСР №1575558, БИ-24-90, «Спосіб Через кільцеву щілину 14 між кінцем зливальпереробки околоплодника волоського горіха» (ченої трубки 4 і внутрішньою поверхнею вертикальрвоно-коричневий барвник) ного східчастого отвору 3 вода досягає чуттєвого елемента 5, змочує втулку 6 з барвним речовиною 7 А с СРСР №1552619, БИ-11-90, «Спосіб 7 і через якийсь час розчиняє барвне речовину 7 одержання чорного харчового барвника» (чай і відходи його виробництва) Таким чином, можна зробити висновок, що 8 А с СРСР №1596733, БИ-36-90, «Спосіб пристрій має «пам'ять» на одиничне і короткочасодержання зеленого харчового барвника» (із зене спрацьовування аварійного режиму і цей стан леної маси томатних чи рослин сімейства гарбузозапам'ятовування аварійного сигналу забезпечувих) ється без електроніки, а тільки за рахунок спеціального конструктивного виконання пристрою Крім харчових барвників як барвну речовину наявності втулки 6, з нанесеним на неї барвним можна використовувати легкорозчинні дезінфікуюречовиною 7 чі барвники, наприклад, зеленку чи марганцівку Внутрішній діаметр 9 втулки 6 не більше діаЗ огляду на усе вищесказане, можна зробити метра зливальної трубки 4, тому втулка 6 щільно висновок, що задача, поставлена у винаході - синтримається на зливальній трубці 4 тез нової технічної системи для контролю аварійного "струминного" режиму фільтрів із трековою Калібрований отвір 10 виконаний у дні вертимембраною - вирішена з досягненням технічного кального східчастого отвору З результату - підвищенням вірогідності одержання Корпус 1 виконаний у виді деталі, укріпленої чистої води шляхом наявності контролю аварійнона СТІНЦІ ємності очищеної води 11 за допомогою го "струминного" режиму роботи ручки 12, при цьому ручка може бути виконана 49594 \ъ \ъ Фіг.2 ФІГ.1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
