Датчик контролю аварійного режиму роботи фільтра-2

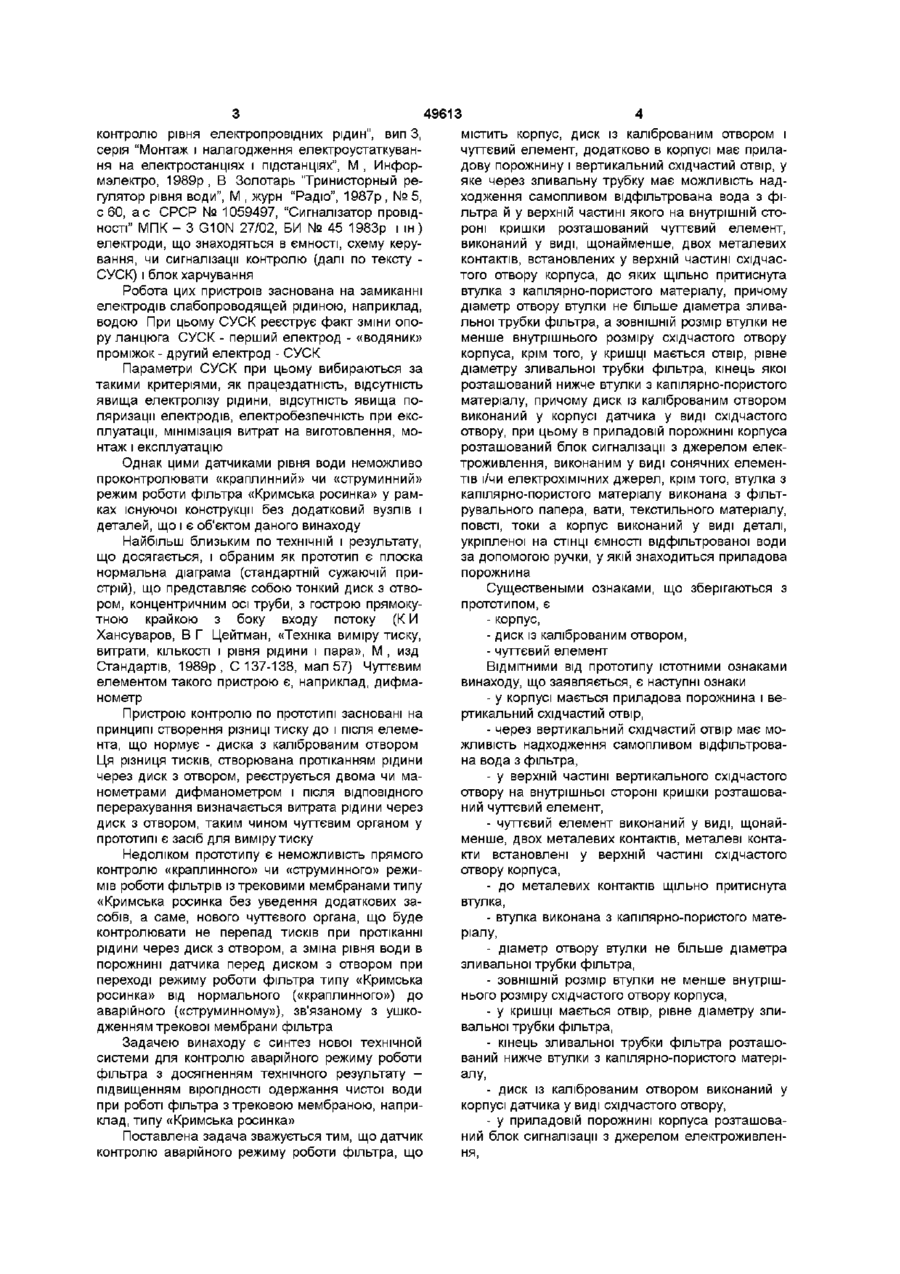

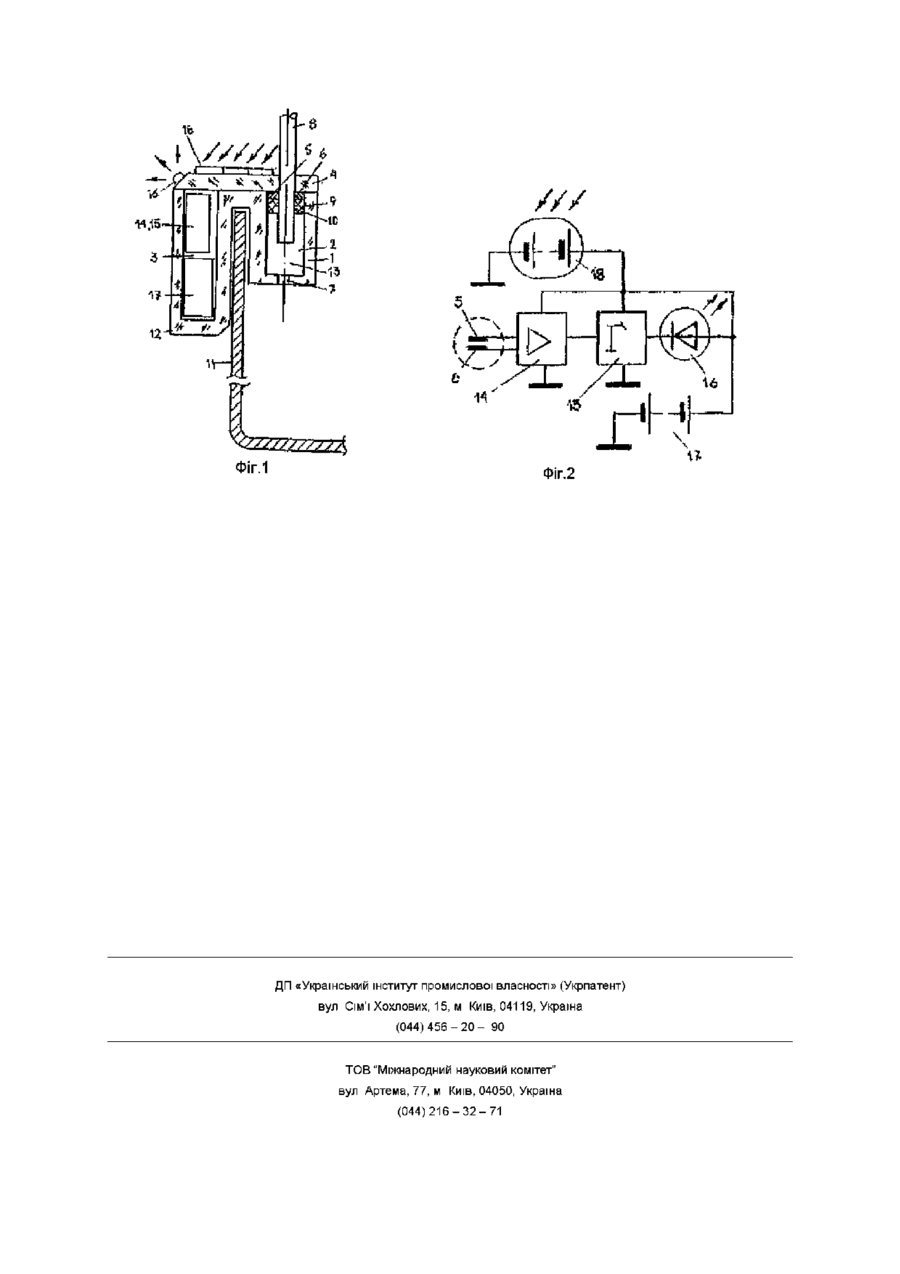

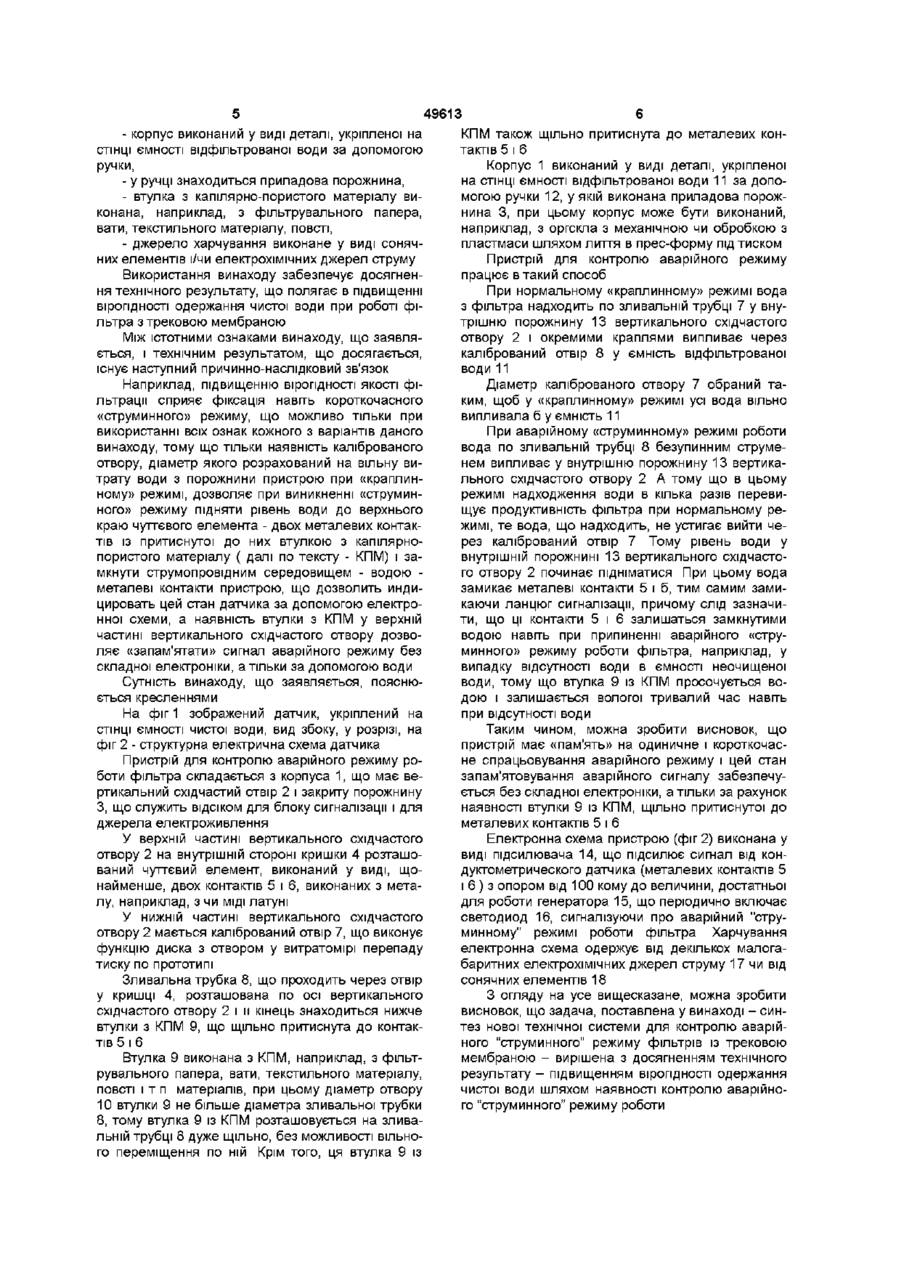

1 Датчик контролю аварійного режиму роботи фільтра, що містить корпус, диск із каліброваним отвором і чутливий елемент, який відрізняється тим, що корпус має приладову порожнину і вертикальний східчастий отвір, у який через зливальну трубку є можливість надходження самопливом відфільтрованої води з фільтра і у верхній частині якого на внутрішній стороні кришки розташований чутливий елемент, виконаний у вигляді, щонайменше, двох металевих контактів, встановлених у верхній частині східчастого отвору корпуса, до яких щільно притиснута втулка з капілярно пористого матеріалу, причому діаметр отвору втулки не більше діаметра зливальної трубки фільтра, а ЗОВНІШНІЙ розмір втулки не менше внутрішнього розміру східчастого отвору корпуса, крім того, у кришці є отвір, рівний діаметру зливальної трубки фільтра, кінець якої розташований нижче втулки з капілярно-пористого матеріалу, причому диск із каліброваним отвором виконаний у корпусі датчика у вигляді східчастого отвору, при цьому в приладовій порожнині корпуса розташований блок сигналізації з джерелом електроживлення, а корпус виконаний у вигляді деталі, закріпленої на СТІНЦІ ЄМНОСТІ відфільтрованої води за допомогою ручки, у якій знаходиться приладова порожнина 2 Датчик контролю аварійного режиму роботи фільтра по п 1, який відрізняється тим, що втулка з капілярно-пористого матеріалу виконана з фільтрувального паперу, вати, текстильного матеріалу, повсті 3 Датчик контролю аварійного режиму роботи фільтра по п 1, який відрізняється тим, що джерело живлення виконане у вигляді сонячних елементів і/чи електрохімічних джерел струму СО Винахід відноситься до засобів контролю роботи фільтрів води, а саме, до пристроїв контролю аварійного режиму роботи фільтра, конкретно, до контролю ЦІЛІСНОСТІ трекових мембран у фільтрах для очищення води, наприклад, у побутових фільтрах типу «Кримська росинка», «NEROX» для очищення води з використанням трекових мембран Фільтри для очищення води на базі трекових мембран (далі по тексту - ТМ) є новими перспективними фільтрами і характеризуються тим, що при нормальному режимі роботи (тобто ТМ ціла, без ушкоджень, проколів, відшарувань звареного шва й ш дефектів) очищена вода надходить з фільтра по зливальній трубці безупинними, дискретними краплями, частота надходження яких залежить від ступеня чистоти (чи забруднення) ТМ Максимальна продуктивність фільтра з ТМ заданої площі є цілком визначеною величиною, наприклад, для фільтрів «Кримська росинка» - це до 15 л/доба При ушкодженні ТМ (прокол, прорив, відшарування зварювання, порушення «герметичності» фильтроэлемента) неочищена вода через це ушкодження надходить з фільтра по зливальній трубці безупинним струменем, при цьому надходження води в кілька разів перевищує продуктивність фільтра в нормальному режимі роботи Цей факт покладений в основу принципу роботи пристрою, що заявляється Крім того, цей пристрій контролю повинен фіксувати аварійний режим роботи фільтра як відбулася подія, навіть якщо надалі струминний режим роботи фільтра припинилася з якоі-небудь причини, наприклад, якщо закінчилася вода, що очищається фільтром Загальновідомі кондуктометрични датчики рівня води (наприклад, "Электроконтактные пристрою (О 49613 контролю рівня електропровідних рідин", вип З, містить корпус, диск із каліброваним отвором і серія "Монтаж і налагодження електроустаткуванчуттєвий елемент, додатково в корпусі має приланя на електростанціях і підстанціях", М , Инфордову порожнину і вертикальний східчастий отвір, у мэлектро, 1989р, В Золотарь "Тринисторный реяке через зливальну трубку має можливість надгулятор рівня води", М , журн "Радіо", 1987р , № 5, ходження самопливом відфільтрована вода з фіс 60, ас СРСР № 1059497, "Сигналізатор провідльтра й у верхній частині якого на внутрішній стоності" МПК - З G10N 27/02, БИ № 45 1983р і ш ) роні кришки розташований чуттєвий елемент, електроди, що знаходяться в ємності, схему керувиконаний у виді, щонайменше, двох металевих вання, чи сигналізації контролю (далі по тексту контактів, встановлених у верхній частині східчасСУСК) і блок харчування того отвору корпуса, до яких щільно притиснута втулка з капілярно-пористого матеріалу, причому Робота цих пристроїв заснована на замиканні діаметр отвору втулки не більше діаметра зливаелектродів слабопроводящей рідиною, наприклад, льної трубки фільтра, а ЗОВНІШНІЙ розмір втулки не водою При цьому СУСК реєструє факт зміни опоменше внутрішнього розміру східчастого отвору ру ланцюга СУСК - перший електрод - «водяник» корпуса, крім того, у кришці мається отвір, рівне проміжок - другий електрод - СУСК діаметру зливальної трубки фільтра, кінець якої Параметри СУСК при цьому вибираються за розташований нижче втулки з капілярно-пористого такими критеріями, як працездатність, відсутність матеріалу, причому диск із каліброваним отвором явища електролізу рідини, відсутність явища повиконаний у корпусі датчика у виді східчастого ляризації електродів, електробезпечність при ексотвору, при цьому в приладовій порожнині корпуса плуатації, мінімізація витрат на виготовлення, морозташований блок сигналізації з джерелом елекнтаж і експлуатацію троживлення, виконаним у виді сонячних елеменОднак цими датчиками рівня води неможливо тів і/чи електрохімічних джерел, крім того, втулка з проконтролювати «краплинний» чи «струминний» капілярно-пористого матеріалу виконана з фільтрежим роботи фільтра «Кримська росинка» у рамрувального папера, вати, текстильного матеріалу, ках існуючої конструкції без додатковий вузлів і повсті, токи а корпус виконаний у виді деталі, деталей, що і є об'єктом даного винаходу укріпленої на СТІНЦІ ємності відфільтрованої води Найбільш близьким по технічній і результату, за допомогою ручки, у якій знаходиться приладова що досягається, і обраним як прототип є плоска порожнина нормальна діаграма (стандартній сужаючій пристрій), що представляє собою тонкий диск з отвоСуществеными ознаками, що зберігаються з ром, концентричним осі труби, з гострою прямокупрототипом, є тною крайкою з боку входу потоку (К И - корпус, Хансуваров, В Г Цейтман, «Техніка виміру тиску, - диск із каліброваним отвором, витрати, КІЛЬКОСТІ і рівня рідини і пара», М , изд - чуттєвий елемент Стандартів, 1989р, С 137-138, мал 57) Чуттєвим ВІДМІТНИМИ ВІД прототипу істотними ознаками елементом такого пристрою є, наприклад, дифмавинаходу, що заявляється, є наступні ознаки нометр - у корпусі мається приладова порожнина і вертикальний східчастий отвір, Пристрою контролю по прототипі засновані на принципі створення різниці тиску до і після елеме- через вертикальний східчастий отвір має монта, що нормує - диска з каліброваним отвором жливість надходження самопливом відфільтроваЦя різниця тисків, створювана протіканням рідини на вода з фільтра, через диск з отвором, реєструється двома чи ма- у верхній частині вертикального східчастого нометрами дифманометром і після ВІДПОВІДНОГО отвору на внутрішньої стороні кришки розташоваперерахування визначається витрата рідини через ний чуттєвий елемент, диск з отвором, таким чином чуттєвим органом у - чуттєвий елемент виконаний у виді, щонайпрототипі є засіб для виміру тиску менше, двох металевих контактів, металеві контакти встановлені у верхній частині східчастого Недоліком прототипу є неможливість прямого отвору корпуса, контролю «краплинного» чи «струминного» режимів роботи фільтрів із трековими мембранами типу - до металевих контактів щільно притиснута «Кримська росинка без уведення додаткових завтулка, собів, а саме, нового чуттєвого органа, що буде - втулка виконана з капілярно-пористого матеконтролювати не перепад тисків при протіканні ріалу, рідини через диск з отвором, а зміна рівня води в - діаметр отвору втулки не більше діаметра порожнині датчика перед диском з отвором при зливальної трубки фільтра, переході режиму роботи фільтра типу «Кримська - ЗОВНІШНІЙ розмір втулки не менше внутрішросинка» від нормального («краплинного») до нього розміру східчастого отвору корпуса, аварійного («струминному»), зв'язаному з ушко- у кришці мається отвір, рівне діаметру злидженням трекової мембрани фільтра вальної трубки фільтра, Задачею винаходу є синтез нової технічной - кінець зливальної трубки фільтра розташосистеми для контролю аварійного режиму роботи ваний нижче втулки з капілярно-пористого матеріфільтра з досягненням технічного результату алу, підвищенням вірогідності одержання чистої води - диск із каліброваним отвором виконаний у при роботі фільтра з трековою мембраною, наприкорпусі датчика у виді східчастого отвору, клад, типу «Кримська росинка» - у приладовій порожнині корпуса розташований блок сигналізації з джерелом електроживленПоставлена задача зважується тим, що датчик ня, контролю аварійного режиму роботи фільтра, що 49613 КПМ також щільно притиснута до металевих кон- корпус виконаний у виді деталі, укріпленої на тактів 5 і 6 СТІНЦІ ємності відфільтрованої води за допомогою Корпус 1 виконаний у виді деталі, укріпленої ручки, на СТІНЦІ ємності відфільтрованої води 11 за допо- у ручці знаходиться приладова порожнина, могою ручки 12, у якій виконана приладова порож- втулка з капілярно-пористого матеріалу винина 3, при цьому корпус може бути виконаний, конана, наприклад, з фільтрувального папера, наприклад, з оргскла з механічною чи обробкою з вати, текстильного матеріалу, повсті, пластмаси шляхом лиття в прес-форму під тиском - джерело харчування виконане у виді сонячних елементів і/чи електрохімічних джерел струму Пристрій для контролю аварійного режиму працює в такий способ Використання винаходу забезпечує досягнення технічного результату, що полягає в підвищенні При нормальному «краплинному» режимі вода вірогідності одержання чистої води при роботі фіз фільтра надходить по зливальній трубці 7 у внультра з трековою мембраною трішню порожнину 13 вертикального східчастого отвору 2 і окремими краплями випливає через Між ІСТОТНИМИ ознаками винаходу, що заявлякалібрований отвір 8 у ємність відфільтрованої ється, і технічним результатом, що досягається, води 11 існує наступний причинно-наслідковий зв'язок Наприклад, підвищенню вірогідності якості фіДіаметр каліброваного отвору 7 обраний тальтрації сприяє фіксація навіть короткочасного ким, щоб у «краплинному» режимі усі вода вільно «струминного» режиму, що можливо тільки при випливала б у ємність 11 використанні всіх ознак кожного з варіантів даного При аварійному «струминному» режимі роботи винаходу, тому що тільки наявність каліброваного вода по зливальній трубці 8 безупинним струмеотвору, діаметр якого розрахований на вільну винем випливає у внутрішню порожнину 13 вертикатрату води з порожнини пристрою при «краплинльного східчастого отвору 2 А тому що в цьому ному» режимі, дозволяє при виникненні «струминрежимі надходження води в кілька разів перевиного» режиму підняти рівень води до верхнього щує продуктивність фільтра при нормальному рекраю чуттєвого елемента - двох металевих контакжимі, те вода, що надходить, не устигає вийти четів із притиснутої до них втулкою з капілярнорез калібрований отвір 7 Тому рівень води у пористого матеріалу ( далі по тексту - КПМ) і завнутрішній порожнині 13 вертикального східчастомкнути струмопровідним середовищем - водою го отвору 2 починає підніматися При цьому вода металеві контакти пристрою, що дозволить индизамикає металеві контакти 5 і б, тим самим замицировать цей стан датчика за допомогою електрокаючи ланцюг сигналізації, причому слід зазначинної схеми, а наявність втулки з КПМ у верхній ти, що ці контакти 5 і 6 залишаться замкнутими частині вертикального східчастого отвору дозвоводою навіть при припиненні аварійного «струляє «запам'ятати» сигнал аварійного режиму без минного» режиму роботи фільтра, наприклад, у складної електроніки, а тільки за допомогою води випадку відсутності води в ємності неочищеної води, тому що втулка 9 із КПМ просочується воСутність винаходу, що заявляється, пояснюдою і залишається вологої тривалий час навіть ється кресленнями при відсутності води На фіг 1 зображений датчик, укріплений на СТІНЦІ ємності чистої води, вид збоку, у розрізі, на Таким чином, можна зробити висновок, що фіг 2 - структурна електрична схема датчика пристрій має «пам'ять» на одиничне і короткочасне спрацьовування аварійного режиму і цей стан Пристрій для контролю аварійного режиму розапам'ятовування аварійного сигналу забезпечуботи фільтра складається з корпуса 1, що має веється без складної електроніки, а тільки за рахунок ртикальний східчастий отвір 2 і закриту порожнину наявності втулки 9 із КПМ, щільно притиснутої до З, що служить ВІДСІКОМ для блоку сигналізації і для металевих контактів 5 і 6 джерела електроживлення У верхній частині вертикального східчастого Електронна схема пристрою (фіг 2) виконана у отвору 2 на внутрішній стороні кришки 4 розташовиді підсилювача 14, що підсилює сигнал від конваний чуттєвий елемент, виконаний у виді, щодуктометр и чес кого датчика (металевих контактів 5 найменше, двох контактів 5 і 6, виконаних з метаі 6 ) з опором від 100 кому до величини, достатньої лу, наприклад, з чи МІДІ латуні для роботи генератора 15, що періодично включає светодиод 16, сигналізуючи про аварійний "струУ нижній частині вертикального східчастого минному" режимі роботи фільтра Харчування отвору 2 мається калібрований отвір 7, що виконує електронна схема одержує від декількох малогафункцію диска з отвором у витратомірі перепаду баритних електрохімічних джерел струму 17 чи від тиску по прототипі сонячних елементів 18 Зливальна трубка 8, що проходить через отвір у кришці 4, розташована по осі вертикального З огляду на усе вищесказане, можна зробити східчастого отвору 2 і и кінець знаходиться нижче висновок, що задача, поставлена у винаході - синвтулки з КПМ 9, що щільно притиснута до контактез нової технічної системи для контролю аварійтів 5 і 6 ного "струминного" режиму фільтрів із трековою мембраною - вирішена з досягненням технічного Втулка 9 виконана з КПМ, наприклад, з фільтрезультату - підвищенням вірогідності одержання рувального папера, вати, текстильного матеріалу, чистої води шляхом наявності контролю аварійноповсті і т п матеріалів, при цьому діаметр отвору го "струминного" режиму роботи 10 втулки 9 не більше діаметра зливальної трубки 8, тому втулка 9 із КПМ розташовується на зливальній трубці 8 дуже щільно, без можливості вільного переміщення по ній Крім того, ця втулка 9 із у ш ...г— і t у-у -1С 5 _ 17 л -1 •5 1 •7 X ФІГ.1 Фіг.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
