Датчик контролю аварійного режиму роботи фільтра-3

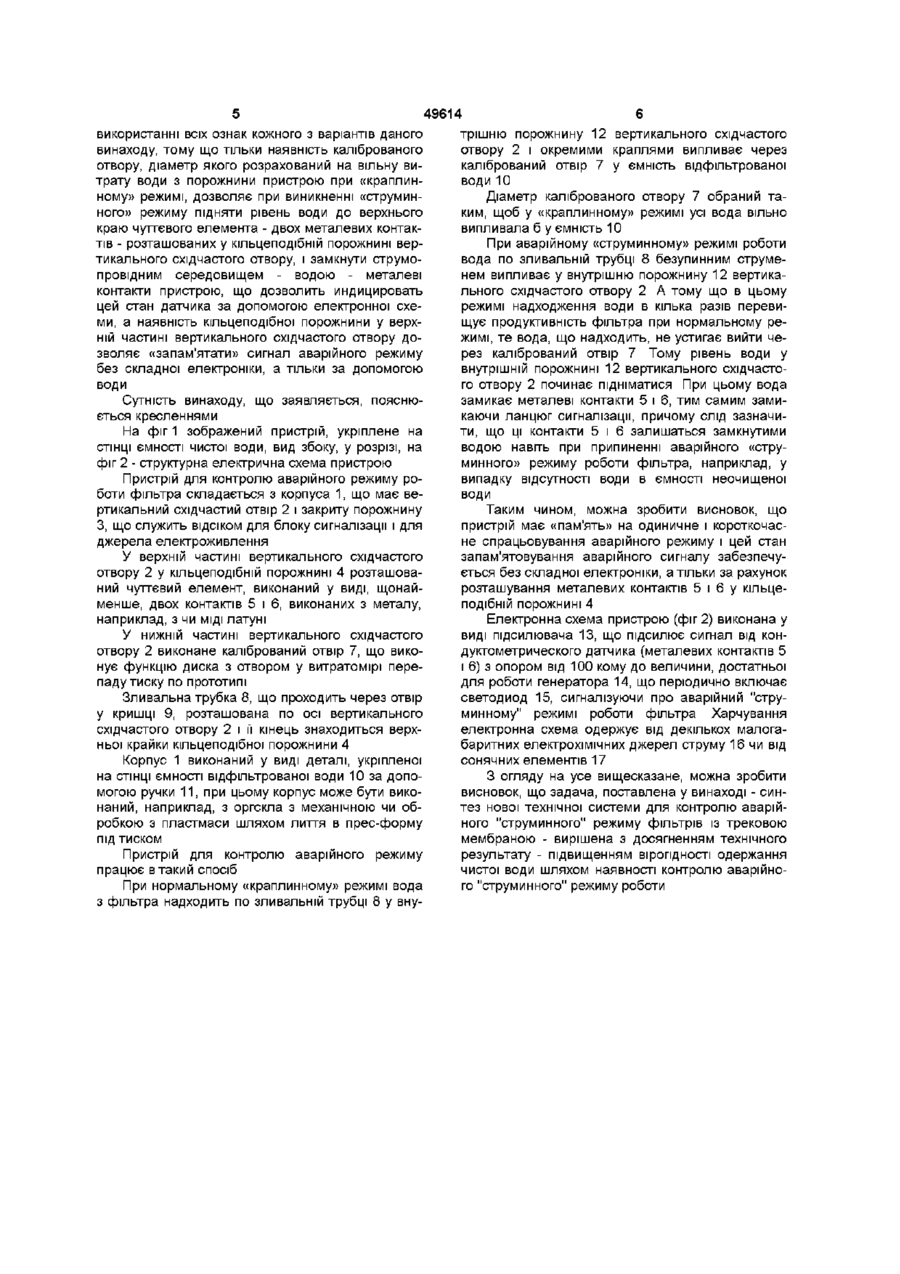

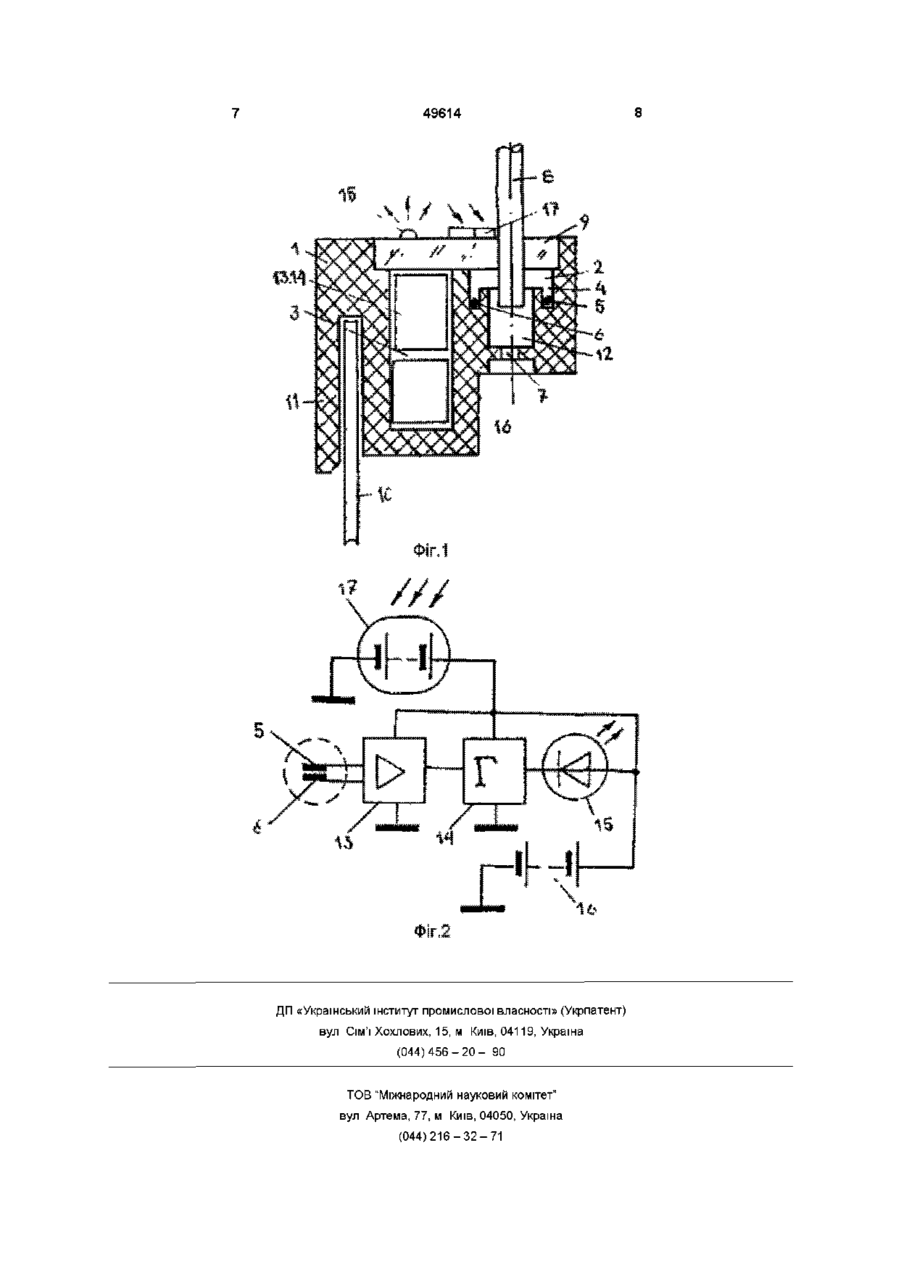

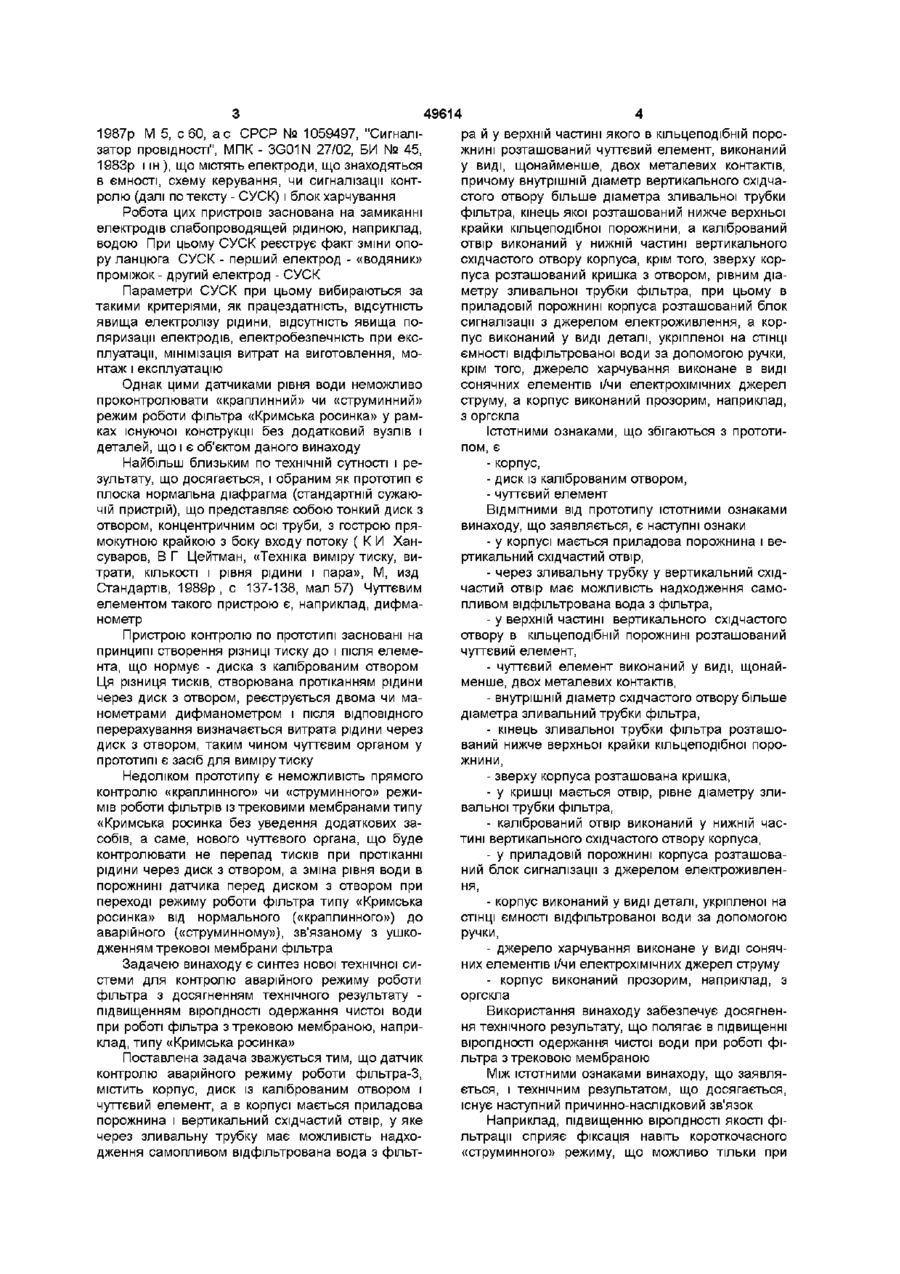

1 Датчик контролю аварійного режиму роботи фільтра, що містить корпус, диск із каліброваним отвором і чутливий елемент, який відрізняється тим, що корпус має приладову порожнину і вертикальний східчастий отвір, у який через зливальну трубку є можливість надходження самопливом відфільтрованої води з фільтра і у верхній частині якого в кільцеподібній порожнині розташований чутливий елемент, виконаний у вигляді, щонай менше, двох металевих контактів, причому внутрішній діаметр східчастого отвору більше діаметра зливальної трубки фільтра, кінець якої розташований нижче верхньої крайки кільцеподібної порожнини, а калібрований отвір виконаний у нижній частині вертикального східчастого отвору корпуса, крім того, зверху корпуса розташована кришка з отвором, рівним діаметру зливальної трубки фільтра, при цьому в приладовій порожнині корпуса розташований блок сигналізації з джерелом електроживлення, а корпус виконаний у вигляді деталі, закріпленої на СТІНЦІ ємності відфільтрованої води за допомогою ручки 2 Датчик контролю аварійного режиму роботи фільтра по п 1, який відрізняється тим, що джерело живлення виконане у вигляді сонячних елементів і/чи електрохімічних джерел струму 3 Датчик контролю аварійного режиму роботи фільтра по п 1, який відрізняється тим, що корпус виконаний прозорим, наприклад з оргскла Винахід відноситься до засобів контролю роботи фільтрів води, а саме, до пристроїв контролю аварійного режиму роботи фільтра, конкретно, до контролю ЦІЛІСНОСТІ трекових мембран у фільтрах для очищення води, наприклад, у побутових фільтрах типу «Кримська росинка», «NEROX» для очищення води з використанням трекових мембран Фільтри для очищення води на базі трекових мембран (далі по тексту - ТМ) є новими перспективними фільтрами і характеризуються тим, що при нормальному режимі роботи (тобто ТМ ціла, без ушкоджень, проколів, відшарувань звареного шва й ш дефектів) очищена вода надходить з фільтра по зливальній трубці безупинними, дискретними краплями, частота надходження яких залежить від ступеня чистоти (чи забруднення) ТМ Максимальна продуктивність фільтра з ТМ заданої площі є цілком визначеною величиною, наприклад, для фільтрів «Кримська росинка» - це до 15л/доба При ушкодженні ТМ (прокол, прорив, відшару вання зварювання, порушення «герметичності» фильтроэлемента) не очищена вода через це ушкодження надходить з фільтра по зливальній трубці безупинним струменем, при цьому надходження води в кілька разів перевищує продуктивність фільтра в нормальному режимі роботи Цей факт покладений в основу принципу роботи пристрою, що заявляється Крім того, цей пристрій контролю повинен фіксувати аварійний режим роботи фільтра як відбулася подія, навіть якщо надалі струминний режим роботи фільтра припинилася з якоі-небудь причини, наприклад, якщо закінчилася вода, що очищається фільтром Загальновідомі кондуктометрични датчики рівня води (наприклад, "Электроконтактные пристрою контролю рівня електропровідних рідин", вип 3, серія "Монтаж і налагодження електроустаткування на електростанціях і підстанціях", М , Информэлектро, 1989р, В Золотарь, "Тринисторный регулятор рівня води", М , журн" Радіо", (О 49614 1987p M 5, с 60, ас СРСР № 1059497, "Сигналізатор провідності", МПК - 3G01N 27/02, БИ № 45, 1983р і ін ), що містять елеісгроди, що знаходяться в ємності, схему керування, чи сигналізації контролю (далі по тексту - СУСК) і блок харчування Робота цих пристроїв заснована на замиканні електродів слабопроводящей рідиною, наприклад, водою При цьому СУСК реєструє факт зміни опору ланцюга СУСК - перший електрод - «водяник» проміжок - другий електрод - СУСК Параметри СУСК при цьому вибираються за такими критеріями, як працездатність, відсутність явища електролізу рідини, відсутність явища поляризації електродів, електробезпечність при експлуатації, мінімізація витрат на виготовлення, монтаж і експлуатацію Однак цими датчиками рівня води неможливо проконтролювати «краплинний» чи «струминний» режим роботи фільтра «Кримська росинка» у рамках існуючої конструкції без додатковий вузлів і деталей, що і є об'єктом даного винаходу Найбільш близьким по технічній сутності і результату, що досягається, і обраним як прототип є плоска нормальна діафрагма (стандартній сужаючій пристрій), що представляє собою тонкий диск з отвором, концентричним осі труби, з гострою прямокутною крайкою з боку входу потоку ( К И Хансуваров, В Г Цейтман, «Техніка виміру тиску, витрати, КІЛЬКОСТІ і рівня рідини і пара», М, изд Стандартів, 1989р, с 137-138, мал 57) Чуттєвим елементом такого пристрою є, наприклад, дифманометр Пристрою контролю по прототипі засновані на принципі створення різниці тиску до і після елемента, що нормує - диска з каліброваним отвором Ця різниця тисків, створювана протіканням рідини через диск з отвором, реєструється двома чи манометрами дифманометром і після ВІДПОВІДНОГО перерахування визначається витрата рідини через диск з отвором, таким чином чуттєвим органом у прототипі є засіб для виміру тиску Недоліком прототипу є неможливість прямого контролю «краплинного» чи «струминного» режимів роботи фільтрів із трековими мембранами типу «Кримська росинка без уведення додаткових засобів, а саме, нового чуттєвого органа, що буде контролювати не перепад тисків при протіканні рідини через диск з отвором, а зміна рівня води в порожнині датчика перед диском з отвором при переході режиму роботи фільтра типу «Кримська росинка» від нормального («краплинного») до аварійного («струминному»), зв'язаному з ушкодженням трекової мембрани фільтра Задачею винаходу є синтез нової технічної системи для контролю аварійного режиму роботи фільтра з досягненням технічного результату підвищенням вірогідності одержання чистої води при роботі фільтра з трековою мембраною, наприклад, типу «Кримська росинка» Поставлена задача зважується тим, що датчик контролю аварійного режиму роботи фільтра-3, містить корпус, диск із каліброваним отвором і чуттєвий елемент, а в корпусі мається приладова порожнина і вертикальний східчастий отвір, у яке через зливальну трубку має можливість надходження самопливом відфільтрована вода з фільт ра й у верхній частині якого в кільцеподібній порожнині розташований чуттєвий елемент, виконаний у виді, щонайменше, двох металевих контактів, причому внутрішній діаметр вертикального східчастого отвору більше діаметра зливальної трубки фільтра, кінець якої розташований нижче верхньої крайки кільцеподібної порожнини, а калібрований отвір виконаний у нижній частині вертикального східчастого отвору корпуса, крім того, зверху корпуса розташований кришка з отвором, рівним діаметру зливальної трубки фільтра, при цьому в приладовій порожнині корпуса розташований блок сигналізації з джерелом електроживлення, а корпус виконаний у виді деталі, укріпленої на СТІНЦІ ЄМНОСТІ відфільтрованої води за допомогою ручки, крім того, джерело харчування виконане в виді сонячних елементів і/чи електрохімічних джерел струму, а корпус виконаний прозорим, наприклад, з оргскла Істотними ознаками, що збігаються з прототипом, є - корпус, - диск із каліброваним отвором, - чуттєвий елемент ВІДМІТНИМИ ВІД прототипу істотними ознаками винаходу, що заявляється, є наступні ознаки - у корпусі мається приладова порожнина і вертикальний східчастий отвір, - через зливальну трубку у вертикальний східчастий отвір має можливість надходження самопливом відфільтрована вода з фільтра, - у верхній частині вертикального східчастого отвору в кільцеподібній порожнині розташований чуттєвий елемент, - чуттєвий елемент виконаний у виді, щонайменше, двох металевих контактів, - внутрішній діаметр східчастого отвору більше діаметра зливальний трубки фільтра, - кінець зливальної трубки фільтра розташований нижче верхньої крайки кільцеподібної порожнини, - зверху корпуса розташована кришка, - у кришці мається отвір, рівне діаметру зливальної трубки фільтра, - калібрований отвір виконаний у нижній частині вертикального східчастого отвору корпуса, - у приладовій порожнині корпуса розташований блок сигналізації з джерелом електроживлення, - корпус виконаний у виді деталі, укріпленої на СТІНЦІ ємності відфільтрованої води за допомогою ручки, - джерело харчування виконане у виді сонячних елементів і/чи електрохімічних джерел струму - корпус виконаний прозорим, наприклад, з оргскла Використання винаходу забезпечує досягнення технічного результату, що полягає в підвищенні вірогідності одержання чистої води при роботі фільтра з трековою мембраною Між ІСТОТНИМИ ознаками винаходу, що заявляється, і технічним результатом, що досягається, існує наступний причинно-наслідковий зв'язок Наприклад, підвищенню вірогідності якості фільтрації сприяє фіксація навіть короткочасного «струминного» режиму, що можливо тільки при 49614 трішню порожнину 12 вертикального східчастого використанні всіх ознак кожного з варіантів даного отвору 2 і окремими краплями випливає через винаходу, тому що тільки наявність каліброваного калібрований отвір 7 у ємність відфільтрованої отвору, діаметр якого розрахований на вільну виводи 10 трату води з порожнини пристрою при «краплинДіаметр каліброваного отвору 7 обраний таному» режимі, дозволяє при виникненні «струминким, щоб у «краплинному» режимі усі вода вільно ного» режиму підняти рівень води до верхнього випливала б у ємність 10 краю чуттєвого елемента - двох металевих контактів - розташованих у кільцеподібній порожнині верПри аварійному «струминному» режимі роботи тикального східчастого отвору, і замкнути струмовода по зливальній трубці 8 безупинним струмепровідним середовищем - водою - металеві нем випливає у внутрішню порожнину 12 вертикаконтакти пристрою, що дозволить индицировать льного східчастого отвору 2 А тому що в цьому цей стан датчика за допомогою електронної схережимі надходження води в кілька разів перевими, а наявність кільцеподібної порожнини у верхщує продуктивність фільтра при нормальному реній частині вертикального східчастого отвору дожимі, те вода, що надходить, не устигає вийти чезволяє «запам'ятати» сигнал аварійного режиму рез калібрований отвір 7 Тому рівень води у без складної електроніки, а тільки за допомогою внутрішній порожнині 12 вертикального східчастоводи го отвору 2 починає підніматися При цьому вода замикає металеві контакти 5 і 6, тим самим замиСутність винаходу, що заявляється, пояснюкаючи ланцюг сигналізації, причому слід зазначиється кресленнями ти, що ці контакти 5 і 6 залишаться замкнутими На фіг 1 зображений пристрій, укріплене на водою навіть при припиненні аварійного «струСТІНЦІ ємності чистої води, вид збоку, у розрізі, на минного» режиму роботи фільтра, наприклад, у фіг 2 - структурна електрична схема пристрою випадку відсутності води в ємності неочищеної Пристрій для контролю аварійного режиму роводи боти фільтра складається з корпуса 1, що має вертикальний східчастий отвір 2 і закриту порожнину Таким чином, можна зробити висновок, що З, що служить ВІДСІКОМ для блоку сигналізації і для пристрій має «пам'ять» на одиничне і короткочасджерела електроживлення не спрацьовування аварійного режиму і цей стан запам'ятовування аварійного сигналу забезпечуУ верхній частині вертикального східчастого ється без складної електроніки, а тільки за рахунок отвору 2 у кільцеподібній порожнині 4 розташоварозташування металевих контактів 5 і 6 у кільцений чуттєвий елемент, виконаний у виді, щонайподібній порожнині 4 менше, двох контактів 5 і 6, виконаних з металу, наприклад, з чи МІДІ латуні Електронна схема пристрою (фіг 2) виконана у виді підсилювача 13, що підсилює сигнал від конУ нижній частині вертикального східчастого дуктометр и чес кого датчика (металевих контактів 5 отвору 2 виконане калібрований отвір 7, що викоі 6) з опором від 100 кому до величини, достатньої нує функцію диска з отвором у витратомірі передля роботи генератора 14, що періодично включає паду тиску по прототипі светодиод 15, сигналізуючи про аварійний "струЗливальна трубка 8, що проходить через отвір минному" режимі роботи фільтра Харчування у кришці 9, розташована по осі вертикального електронна схема одержує від декількох малогасхідчастого отвору 2 і її кінець знаходиться верхбаритних електрохімічних джерел струму 16 чи від ньої крайки кільцеподібної порожнини 4 сонячних елементів 17 Корпус 1 виконаний у виді деталі, укріпленої на СТІНЦІ ємності відфільтрованої води 10 за допоЗ огляду на усе вищесказане, можна зробити могою ручки 11, при цьому корпус може бути виковисновок, що задача, поставлена у винаході - синнаний, наприклад, з оргскла з механічною чи обтез нової технічної системи для контролю аварійробкою з пластмаси шляхом лиття в прес-форму ного "струминного" режиму фільтрів із трековою під тиском мембраною - вирішена з досягненням технічного результату - підвищенням вірогідності одержання Пристрій для контролю аварійного режиму чистої води шляхом наявності контролю аварійнопрацює в такий спосіб го "струминного" режиму роботи При нормальному «краплинному» режимі вода з фільтра надходить по зливальній трубці 8 у вну 49614 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
