Датчик контролю аварійного режиму роботи фільтра-4

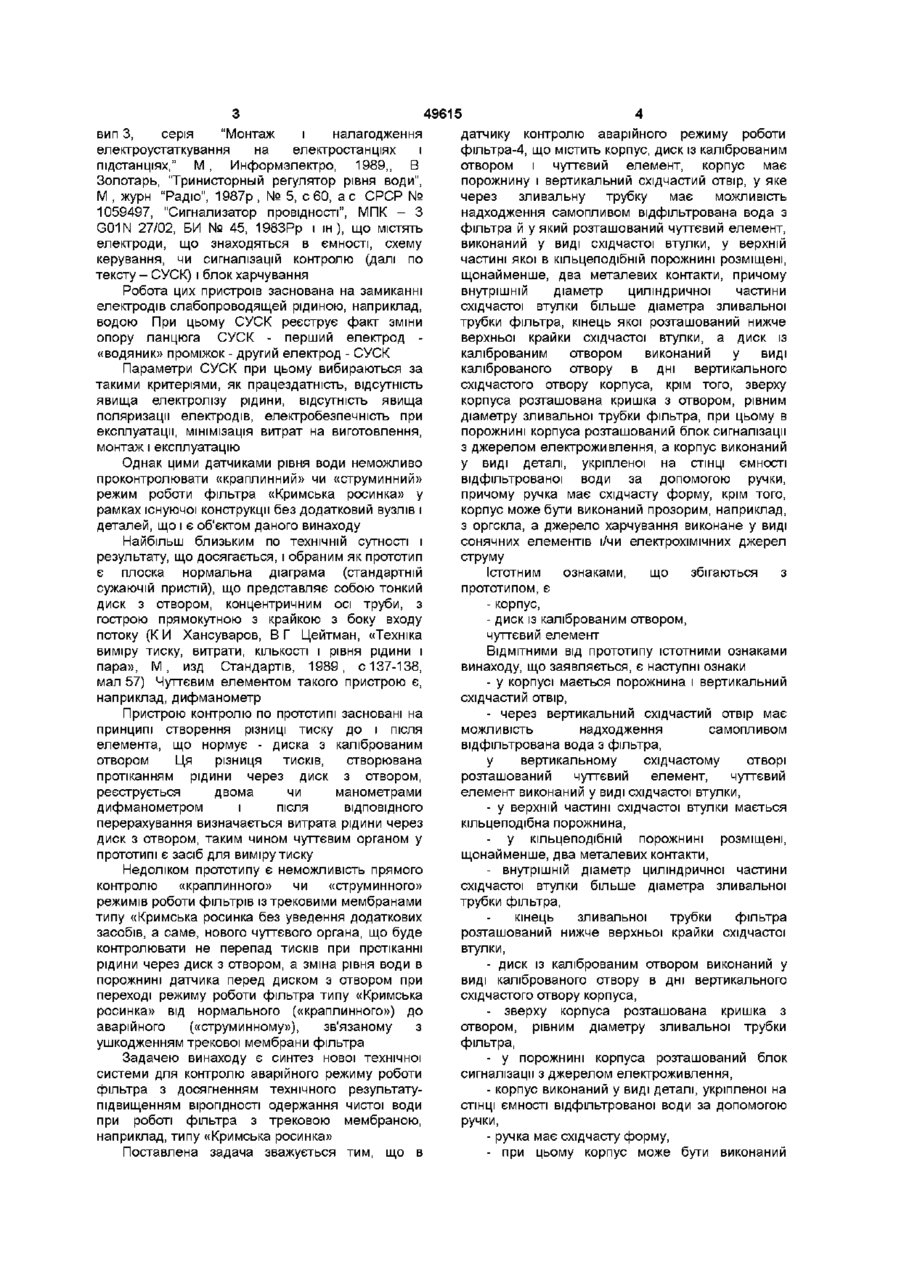

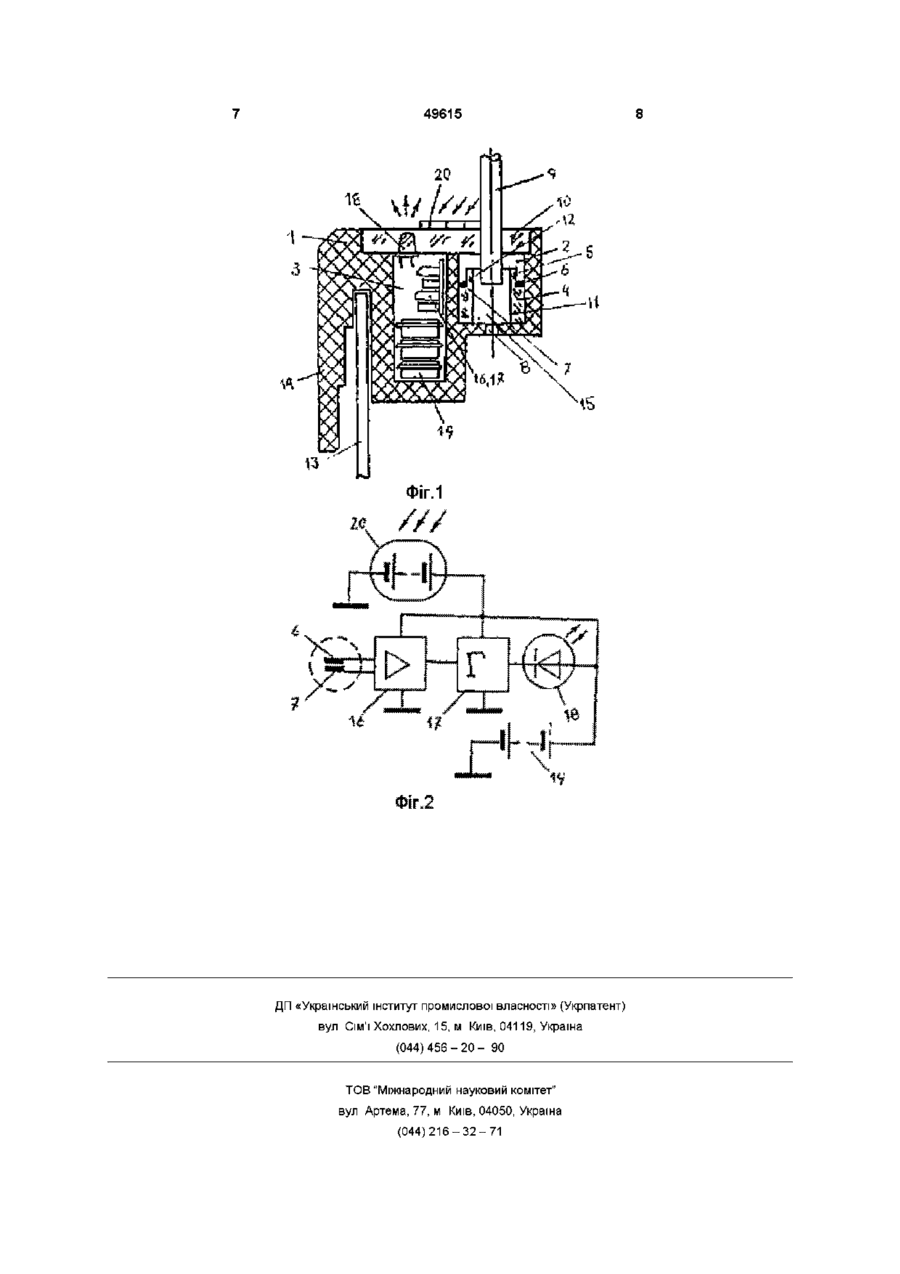

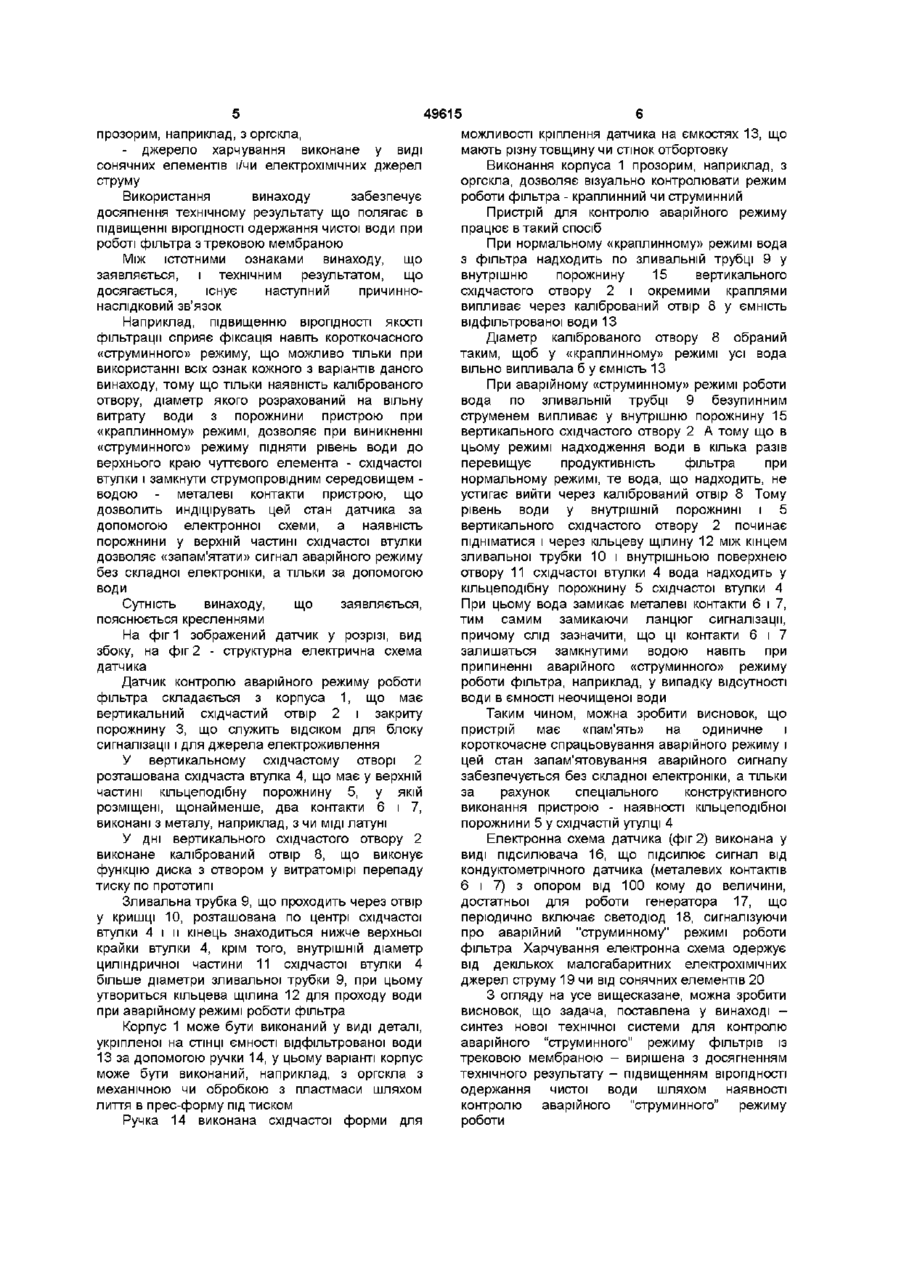

1 Датчик контролю аварійного режиму роботи фільтра, що містить корпус, диск із каліброваним отвором і чутливий елемент, який відрізняється тим, що корпус має порожнину і вертикальний східчастий отвір, у який через зливальну трубку є можливість надходження самопливом відфільтрованої води з фільтра і у якому розташований чутливий елемент, виконаний у вигляді східчастої втулки, у верхній частині якої в кільцеподібній порожнині розміщені, щонайменше, два металевих контакти, причому внутрішній діаметр циліндричної частини східчастої втулки більше діаметра зливальної трубки фільтра, кінець якої розташований нижче верхньої крайки східчастої втулки, а диск із каліброваним отвором виконаний у вигляді каліброваного отвору в дні вертикального східчастого отвору корпуса, крім того, зверху корпуса розташована кришка з отвором, рівним діаметру зливальної трубки фільтра, при цьому в порожнині корпуса розташований блок сигналізації з джерелом електроживлення, а корпус виконаний у вигляді деталі, закріпленої на СТІНЦІ ємності відфільтрованої води за допомогою ручки, причому ручка має східчасту форму 2 Датчик контролю аварійного режиму роботи фільтра по п 1, який відрізняється тим, що джерело живлення виконане у вигляді сонячних елементів і/чи електрохімічних джерел струму 3 Датчик контролю аварійного режиму роботи фільтра по п 1, який відрізняється тим, що корпус виконаний прозорим, наприклад, з оргскла ю Винахід відноситься до засобів контролю роботи фільтрів води, а саме, до пристроїв контролю аварійного режиму роботи фільтра, конкретно, до контролю ЦІЛІСНОСТІ трекових мембран у фільтрах для очищення води, наприклад, у побутових фільтрах типу «Кримська росинка», «NEROX» для очищення води з використанням трекових мембран Фільтри для очищення води на базі трекових мембран (далі по тексту - ТМ) є новими перспективними фільтрами і характеризуються тим, що при нормальному режимі роботи (тобто ТМ ціла, без ушкоджень, проколів, відшарувань звареного шва й ш дефектів) очищена вода надходить з фільтра по зливальній трубці безупинними, дискретними краплями, частота надходження яких залежить від ступеня чистоти (чи забруднення) ТМ Максимальна продуктивність фільтра з ТМ заданої площі є цілком визначеною величиною, наприклад, для фільтрів «Кримська росинка» - це до 15л/доба При ушкодженні ТМ (прокол, прорив, відшарування зварювання, порушення «герметичності» фильтроэлемента) не очищена вода через це ушкодження надходить з фільтра по зливальній трубці безупинним струменем, при цьому надходження води в кілька разів перевищує продуктивність фільтра в нормальному режимі роботи Цей факт покладений в основу принципу роботи пристрою, що заявляється Крім того, цей пристрій контролю повинен фіксувати аварійний режим роботи фільтра як відбулася подія, навіть якщо надалі струминний режим роботи фільтра припинилася з якоі-небудь причини, наприклад, якщо закінчилася вода, що очищається фільтром Загальновідомі кондуктометрични датчики рівня води (наприклад, "Електроконтактние пристрою контролю рівня електропровідних рідин", (О 49615 вип 3, серія "Монтаж і налагодження датчику контролю аварійного режиму роботи елеісгроустаткування на елеісгростанціях і фільтра-4, що містить корпус, диск із каліброваним підстанціях," М , Информэлектро, 1989,, В отвором і чуттєвий елемент, корпус має Золотарь, "Тринисторный регулятор рівня води", порожнину і вертикальний східчастий отвір, у яке М , журн "Радіо", 1987р , № 5, с 60, а с СРСР № через зливальну трубку має можливість 1059497, "Сигнализатор провідності", МПК - З надходження самопливом відфільтрована вода з G01N 27/02, БИ № 45, 1983Рр і ш ), що містять фільтра й у який розташований чуттєвий елемент, елеісгроди, що знаходяться в ємності, схему виконаний у виді східчастої втулки, у верхній керування, чи сигналізацій контролю (далі по частині якої в кільцеподібній порожнині розміщені, тексту - СУСК) і блок харчування щонайменше, два металевих контакти, причому внутрішній діаметр циліндричної частини Робота цих пристроїв заснована на замиканні східчастої втулки більше діаметра зливальної електродів слабопроводящей рідиною, наприклад, трубки фільтра, кінець якої розташований нижче водою При цьому СУСК реєструє факт зміни верхньої крайки східчастої втулки, а диск із опору ланцюга СУСК - перший електрод каліброваним отвором виконаний у виді «водяник» проміжок - другий електрод - СУСК каліброваного отвору в дні вертикального Параметри СУСК при цьому вибираються за східчастого отвору корпуса, крім того, зверху такими критеріями, як працездатність, відсутність корпуса розташована кришка з отвором, рівним явища електролізу рідини, відсутність явища діаметру зливальної трубки фільтра, при цьому в поляризації електродів, електробезпечність при порожнині корпуса розташований блок сигналізації експлуатації, мінімізація витрат на виготовлення, з джерелом електроживлення, а корпус виконаний монтаж і експлуатацію у виді деталі, укріпленої на СТІНЦІ ЄМНОСТІ Однак цими датчиками рівня води неможливо відфільтрованої води за допомогою ручки, проконтролювати «краплинний» чи «струминний» причому ручка має східчасту форму, крім того, режим роботи фільтра «Кримська росинка» у корпус може бути виконаний прозорим, наприклад, рамках існуючої конструкції без додатковий вузлів і з оргскла, а джерело харчування виконане у виді деталей, що і є об'єктом даного винаходу сонячних елементів і/чи електрохімічних джерел Найбільш близьким по технічній сутності і струму результату, що досягається, і обраним як прототип є плоска нормальна діаграма (стандартній Істотним ознаками, що збігаються з сужаючій пристій), що представляє собою тонкий прототипом, є диск з отвором, концентричним осі труби, з - корпус, гострою прямокутною з крайкою з боку входу - диск із каліброваним отвором, потоку (К И Хансуваров, В Г Цейтман, «Техніка чуттєвий елемент виміру тиску, витрати, КІЛЬКОСТІ І рівня рідини і ВІДМІТНИМИ ВІД прототипу істотними ознаками пара», М , изд Стандартів, 1989, с 137-138, винаходу, що заявляється, є наступні ознаки мал 57) Чуттєвим елементом такого пристрою є, - у корпусі мається порожнина і вертикальний наприклад, дифманометр східчастий отвір, Пристрою контролю по прототипі засновані на - через вертикальний східчастий отвір має принципі створення різниці тиску до і після можливість надходження самопливом елемента, що нормує - диска з каліброваним відфільтрована вода з фільтра, отвором Ця різниця тисків, створювана у вертикальному східчастому отворі протіканням рідини через диск з отвором, розташований чуттєвий елемент, чуттєвий реєструється двома чи манометрами елемент виконаний у виді східчастої втулки, дифманометром і після ВІДПОВІДНОГО - у верхній частині східчастої втулки мається перерахування визначається витрата рідини через кільцеподібна порожнина, диск з отвором, таким чином чуттєвим органом у - у кільцеподібній порожнині розміщені, прототипі є засіб для виміру тиску щонайменше, два металевих контакти, Недоліком прототипу є неможливість прямого - внутрішній діаметр циліндричної частини контролю «краплинного» чи «струминного» східчастої втулки більше діаметра зливальної режимів роботи фільтрів із трековими мембранами трубки фільтра, типу «Кримська росинка без уведення додаткових кінець зливальної трубки фільтра засобів, а саме, нового чуттєвого органа, що буде розташований нижче верхньої крайки східчастої контролювати не перепад тисків при протіканні втулки, рідини через диск з отвором, а зміна рівня води в - диск із каліброваним отвором виконаний у порожнині датчика перед диском з отвором при виді каліброваного отвору в дні вертикального переході режиму роботи фільтра типу «Кримська східчастого отвору корпуса, росинка» від нормального («краплинного») до - зверху корпуса розташована кришка з аварійного («струминному»), зв'язаному з отвором, рівним діаметру зливальної трубки ушкодженням трекової мембрани фільтра фільтра, Задачею винаходу є синтез нової технічної - у порожнині корпуса розташований блок системи для контролю аварійного режиму роботи сигналізації з джерелом електроживлення, фільтра з досягненням технічного результату- корпус виконаний у виді деталі, укріпленої на підвищенням вірогідності одержання чистої води СТІНЦІ ємності відфільтрованої води за допомогою при роботі фільтра з трековою мембраною, ручки, наприклад, типу «Кримська росинка» - ручка має східчасту форму, Поставлена задача зважується тим, що в - при цьому корпус може бути виконаний 49615 можливості кріплення датчика на ємкостях 13, що прозорим, наприклад, з оргскла, мають різну товщину чи стінок отбортовку - джерело харчування виконане у виді Виконання корпуса 1 прозорим, наприклад, з сонячних елементів і/чи електрохімічних джерел оргскла, дозволяє візуально контролювати режим струму роботи фільтра - краплинний чи струминний Використання винаходу забезпечує досягнення технічному результату що полягає в Пристрій для контролю аварійного режиму підвищенні вірогідності одержання чистої води при працює в такий спосіб роботі фільтра з трековою мембраною При нормальному «краплинному» режимі вода з фільтра надходить по зливальній трубці 9 у Між ІСТОТНИМИ ознаками винаходу, що внутрішню порожнину 15 вертикального заявляється, і технічним результатом, що східчастого отвору 2 і окремими краплями досягається, існує наступний причинновипливає через калібрований отвір 8 у ємність наслідковий зв'язок відфільтрованої води 13 Наприклад, підвищенню вірогідності якості фільтрації сприяє фіксація навіть короткочасного Діаметр каліброваного отвору 8 обраний «струминного» режиму, що можливо тільки при таким, щоб у «краплинному» режимі усі вода використанні всіх ознак кожного з варіантів даного вільно випливала б у ємність 13 винаходу, тому що тільки наявність каліброваного При аварійному «струминному» режимі роботи отвору, діаметр якого розрахований на вільну вода по зливальній трубці 9 безупинним витрату води з порожнини пристрою при струменем випливає у внутрішню порожнину 15 «краплинному» режимі, дозволяє при виникненні вертикального східчастого отвору 2 А тому що в «струминного» режиму підняти рівень води до цьому режимі надходження води в кілька разів верхнього краю чуттєвого елемента - східчастої перевищує продуктивність фільтра при втулки і замкнути струмопровідним середовищем нормальному режимі, те вода, що надходить, не водою - металеві контакти пристрою, що устигає вийти через калібрований отвір 8 Тому дозволить индіцірувать цей стан датчика за рівень води у внутрішній порожнині і 5 допомогою електронної схеми, а наявність вертикального східчастого отвору 2 починає порожнини у верхній частині східчастої втулки підніматися і через кільцеву щілину 12 між кінцем дозволяє «запам'ятати» сигнал аварійного режиму зливальної трубки 10 і внутрішньою поверхнею без складної електроніки, а тільки за допомогою отвору 11 східчастої втулки 4 вода надходить у води кільцеподібну порожнину 5 східчастої втулки 4 При цьому вода замикає металеві контакти 6 і 7, Сутність винаходу, що заявляється, тим самим замикаючи ланцюг сигналізації, пояснюється кресленнями причому слід зазначити, що ці контакти 6 і 7 На фіг 1 зображений датчик у розрізі, вид залишаться замкнутими водою навіть при збоку, на фіг 2 - структурна електрична схема припиненні аварійного «струминного» режиму датчика роботи фільтра, наприклад, у випадку відсутності Датчик контролю аварійного режиму роботи фільтра складається з корпуса 1, що має ВОДИ В ЄМНОСТІ НЄОЧИЩЄНОІ ВОДИ вертикальний східчастий отвір 2 і закриту Таким чином, можна зробити висновок, що порожнину 3, що служить ВІДСІКОМ для блоку пристрій має «пам'ять» на одиничне і сигналізації і для джерела електроживлення короткочасне спрацьовування аварійного режиму і цей стан запам'ятовування аварійного сигналу У вертикальному східчастому отворі 2 забезпечується без складної електроніки, а тільки розташована східчаста втулка 4, що має у верхній за рахунок спеціального конструктивного частині кільцеподібну порожнину 5, у якій виконання пристрою - наявності кільцеподібної розміщені, щонайменше, два контакти 6 і 7, порожнини 5 у східчастій утулці 4 виконані з металу, наприклад, з чи МІДІ латуні У дні вертикального східчастого отвору 2 Електронна схема датчика (фіг 2) виконана у виконане калібрований отвір 8, що виконує виді підсилювача 16, що підсилює сигнал від функцію диска з отвором у витратомірі перепаду кондуктометрічного датчика (металевих контактів тиску по прототипі 6 і 7) з опором від 100 кому до величини, достатньої для роботи генератора 17, що Зливальна трубка 9, що проходить через отвір періодично включає светодюд 18, сигналізуючи у кришці 10, розташована по центрі східчастої про аварійний "струминному" режимі роботи втулки 4 і и кінець знаходиться нижче верхньої фільтра Харчування електронна схема одержує крайки втулки 4, крім того, внутрішній діаметр від декількох малогабаритних електрохімічних циліндричної частини 11 східчастої втулки 4 джерел струму 19 чи від сонячних елементів 20 більше діаметри зливальної трубки 9, при цьому утвориться кільцева щілина 12 для проходу води З огляду на усе вищесказане, можна зробити при аварійному режимі роботи фільтра висновок, що задача, поставлена у винаході синтез нової технічної системи для контролю Корпус 1 може бути виконаний у виді деталі, аварійного "струминного" режиму фільтрів із укріпленої на СТІНЦІ ємності відфільтрованої води трековою мембраною - вирішена з досягненням 13 за допомогою ручки 14, у цьому варіанті корпус технічного результату - підвищенням вірогідності може бути виконаний, наприклад, з оргскла з одержання чистої води шляхом наявності механічною чи обробкою з пластмаси шляхом контролю аварійного "струминного" режиму лиття в прес-форму під тиском роботи Ручка 14 виконана східчастої форми для 49615 1 ФІГ.1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
