Пристрій для різання дроту

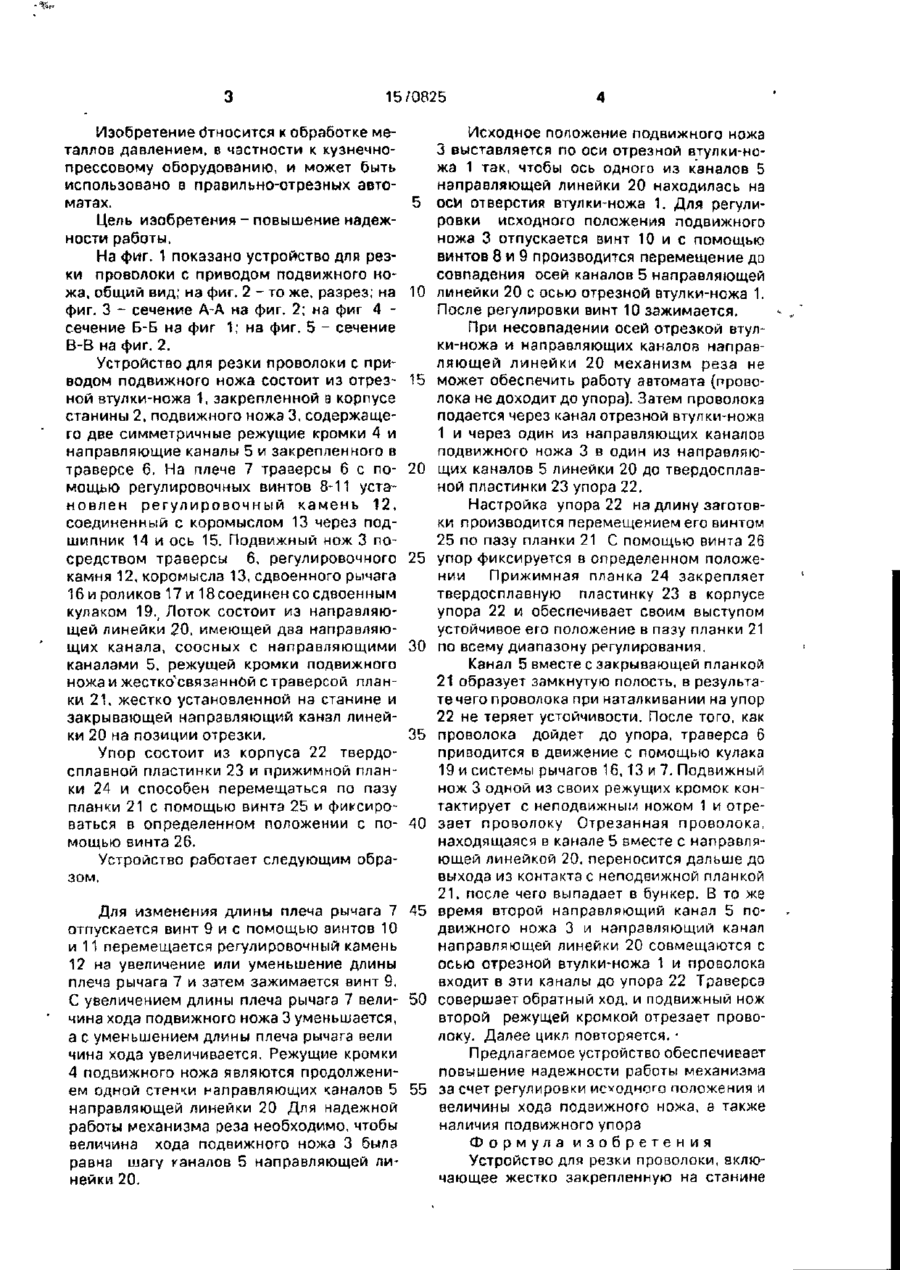

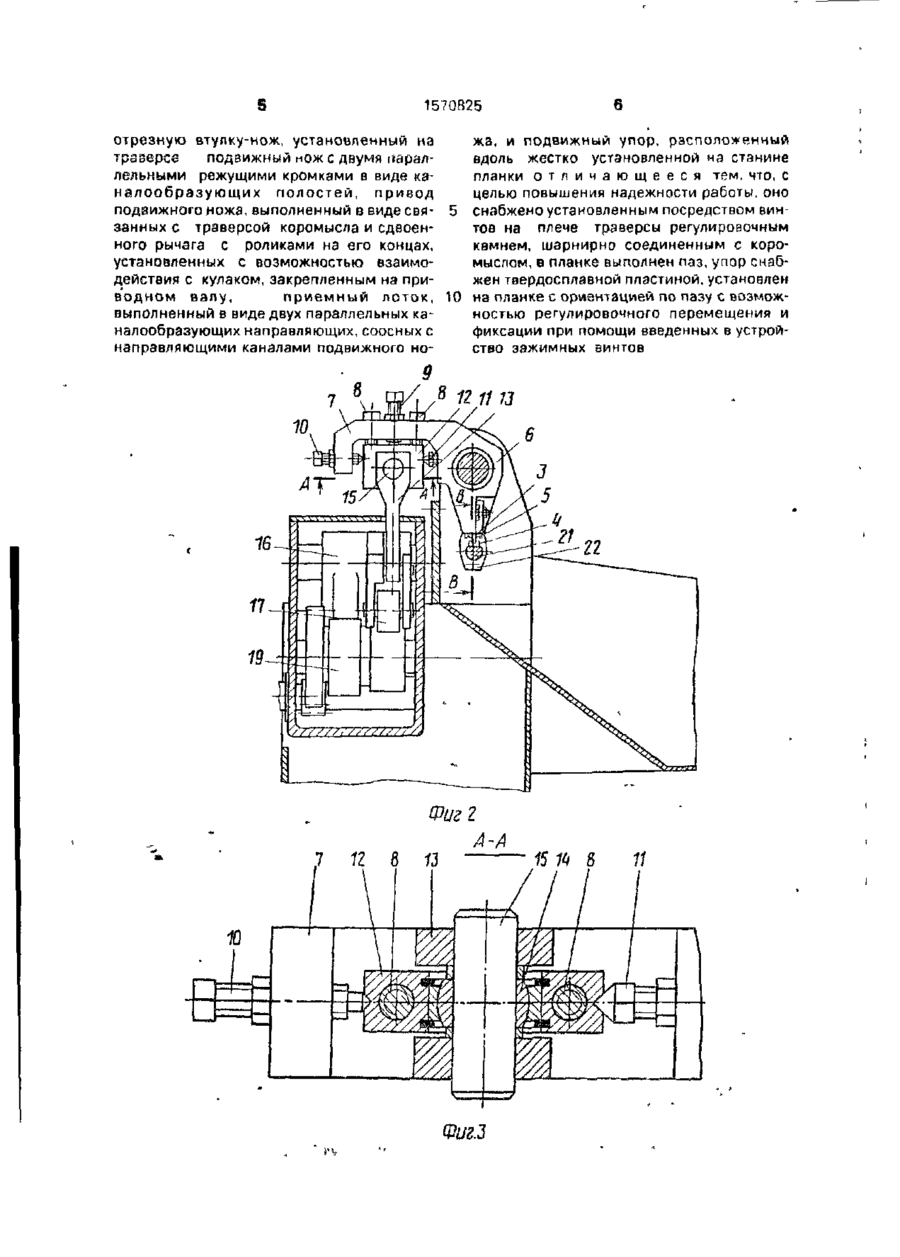

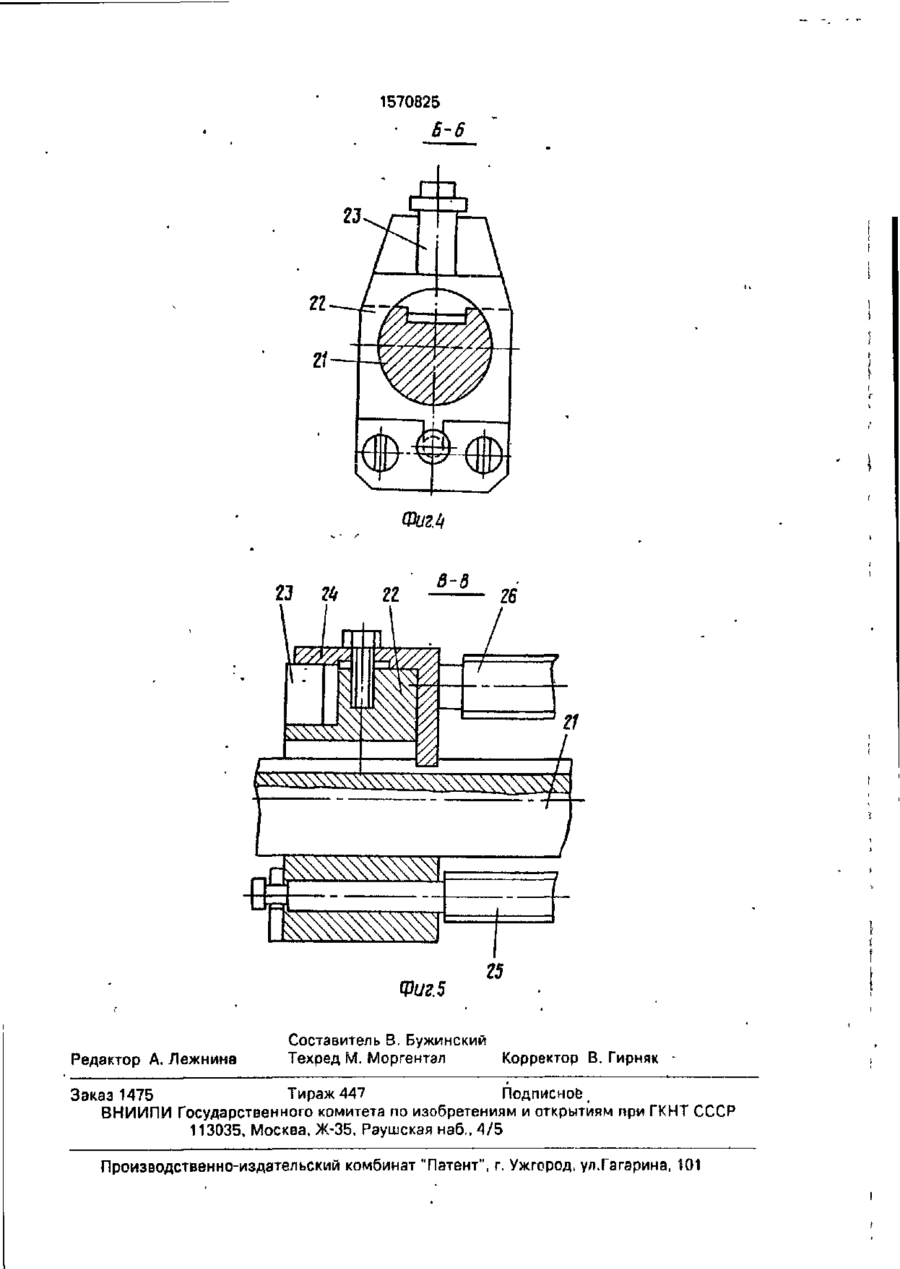

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (II) 5 В 21 F 11/00 ГОСУДАРСТВРННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21) 4470398/25-12 (22) 03 08 88 * (46)15 06 90 Бюл №22 (71) Хмельницкий завод кузнечно-прессового оборудования им В В Куйбышева (72) А А Салабай, Л Л Махтюк, О В Токмаков и Г И Вайтруб (53) 621 778 28(088 8) (56) Авторское свидетельство СССР Г* 14,73913, кл В 23 D 25/06, 11 05 87 (54) УСТРОЙСТВО ДЛЯ РЕЗКИ ПРОВОЛОКИ (57) Изобретение относится к устройствам для резки проволоки, может быть использовано в правильно-отрезных автоматах и позволяет повысить надежность Устройство для резки проволоки содержит жестко закрепленную на станине отрезную втулкунож 1 и установленный на траверсе 6 с возможностью взаимодействия с ней по Фиг1 движный нож 3 с двумя параллельными режущими кромками в виде кзналообрэзующих полостей, привод подвижного ножа, выполненный в виде жестко с ним связанной траверсы 6 установленной с возможностью взаимодействия через коромысло и рычаг 16 посредством закрепленного va рычаге ролика с кулаком 19 Приемный поток устройства выполнен в виде двух параллельных кзналообразующих направляющих, соосных с направляющими каналами подвижного ножа и расположенных вдоль планки 21 жестко установленной на станине. На плече траверсы 6 с помощью винтов установлен регулировочный камень, соединенный с коромыслом через ось, а упор 22 с твердосплавной пластинкой установлен на планке с ориентацией по пазу с возможностью перемещения по планке и фиксацией при помощи двух винтов 5 ил С 15/0825 Изобретение Относится к обработке металлов давлением, в частности к кузнечнопрессовому оборудованию, и может быть использовано в правильно-отрезных автоматах. Цель изобретения - повышение надежности работы. На фиг. 1 показано устройство для резки проволоки с приводом подвижного ножа, общий вид; на фиг. 2 - то же. разрез; на фиг. 3 * сечение А-А на фиг. 2; на фиг 4 сечение Б-Б на фиг 1; на фиг. 5 - сечение В-В на фиг. 2. Устройство для резки проволоки с приводом подвижного ножа состоит из отрезной втулки-ножа 1, закрепленной в корпусе станины 2, подвижного ножа 3, содержащего две симметричные режущие кромки 4 и направляющие каналы 5 и закрепленного в траверсе б, На плече 7 траверсы 6 с помощью регулировочных винтов 8*11 установлен регулировочный камень 12, соединенный с коромыслом 13 через подшипник 14 и ось 15. Подвижный нож 3 посредством траверсы 6, регулировочного камня 12, коромысла 13, сдвоенного рычага 16 и роликов 17 и 18 соединен со сдвоенным кулаком 19.( Лоток состоит из направляющей линейки 20, имеющей два направляющих канала, соосных с направляющими каналами 5. режущей кромки подвижного ножа и жестко"связанной с траверсой планки 21, жестко установленной на станине и закрывающей направляющий канал линейки 20 на позиции отрезки. Упор состоит из корпуса 22 твердосплавной пластинки 23 и прижимной планки 24 и способен перемещаться по пазу планки 21 с помощью винта 25 и фиксироваться в определенном положении с помощью винта 26. Устройство работает следующим образом. 5 10 15 20 25 30 35 40 Для изменения длины плеча рычага 7 45 отпускается винт 9 и с помощью винтов 10 и 11 перемещается регулировочный камень 12 нэ увеличение или уменьшение длины плеча рычага 7 и затем зажимается винт 9. С увеличением длины плеча рычага 7 вели- 50 чина хода подвижного ножа 3 уменьшается, а с уменьшением длины плеча рычага вели чина хода увеличивается. Режущие кромки 4 подвижного ножа являются продолжением одной стенки направляющих каналов 5 55 направляющей линейки 20 Для надежной работы механизма реза необходимо, чтобы величина хода подвижного ножа 3 была равна шагу каналов 5 направляющей линейки 20. Исходное положение подвижного ножа 3 выставляется по оси отрезной втулки-ножа 1 так, чтобы ось одного из каналов 5 направляющей линейки 20 находилась на оси отверстия втулки-ножа 1. Для регулировки исходного положения подвижного ножа 3 отпускается винт 10 и с помощью винтов 8 и 9 производится перемещение до совпадения осей каналов 5 направляющей линейки 20 с осью отрезной втулки-ножа 1. После регулировки винт 10 зажимается. При несовпадении осей отрезкой втулки-ножа и направляющих каналов направляющей линейки 20 механизм реза не может обеспечить работу автомата (проволока не доходит до упора). Затем проволока подается через канал отрезной втулки-ножа 1 и через один из направляющих каналов подвижного ножа 3 в один из направляющих каналов 5 линейки 20 до твердосплавной пластинки 23 упора 22. Настройка упора 22 на длину заготовки производится перемещением его винтом 25 по пазу планки 21 С помощью винта 26 упор фиксируется в определенном положении Прижимная планка 24 закрепляет твердосплавную пластинку 23 в корпусе упора 22 и обеспечивает своим выступом устойчивое его положение в пазу планки 21 по всему диапазону регулирования. Канал 5 вместе с закрывающей планкой 21 образует замкнутую полость, в результате чего проволока при наталкивании на упор 22 не теряет устойчивости. После того, как проволока дойдет до упора, траверса 6 приводится в движение с помощью кулака 19 и системы рычагов 16,13 и 7. Подвижный нож 3 одной из своих режущих кромок контактирует с неподвижным ножом 1 и отрезает проволоку Отрезанная проволока, находящаяся в канале 5 вместе с направляющей линейкой 20. переносится дальше до выхода из контакта с неподвижной планкой 21, после чего выпадает в бункер. В то же время второй направляющий канал 5 подвижного ножа 3 и направляющий канал направляющей линейки 20 совмещаются с осью отрезной втулки-ножа 1 и проволока входит в эти каналы до упора 22 Траверса совершает обратный ход, и подвижный нож второй режущей кромкой отрезает проволоку. Далее цикл повторяется. Предлагаемое устройство обеспечивает повышение надежности работы механизма за счет регулировки исходного положения и величины хода подвижного ножа, а также наличия подвижного упора Формула изобретения Устройство для резки проволоки, включающее жестко закрепленную на станине 8 157QB25 6 жз, и подвижный упор, расположенный отрезную втулку-нож, установленный из вдоль жестко установленной на станине траверсе подвижный мож с двумя паралпланки о т л и ч а ю щ е е с я тем, что, с лельными режущими кромками а виде кацелью повышения надежности работы, оно налообразующих полостей, привод снабжено установленным посредством винподвижного ножа, выполненный в виде святов на плече траверсы регулировочным занных с траверсой коромысла и сдвоенкамнем, шарнирно соединенным с короного рычага с роликами на его концах, мыслом, в планке выполнен паз, упор снабустановленных с возможностью взаиможен твердосплавной пластиной, установлен действия с кулаком, закрепленным на приводном валу, приемный лоток, 10 на планке с ориентацией по пазу с возможностью регулировочного перемещения и выполненный в виде двух параллельных кафиксации при помощи введенных в устройналообразующих направляющих, соосных с ство зажимных винтов направляющими каналами подвижного но8 12 11 73 10 Фиг! 1 П 8 13 А-А 10 Фиг.З 1570825 • 5-6 ШгМ Фиг.5 Редактор А. Лежнина Составитель В. Бужинский Техред М. Моргентэл Корректор В. Гирняк Заказ 1475 Тираж 447 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская нзб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
