Пристрій для виготовлення багатовиткових спіральових кілець з дроту прямокутного перерізу

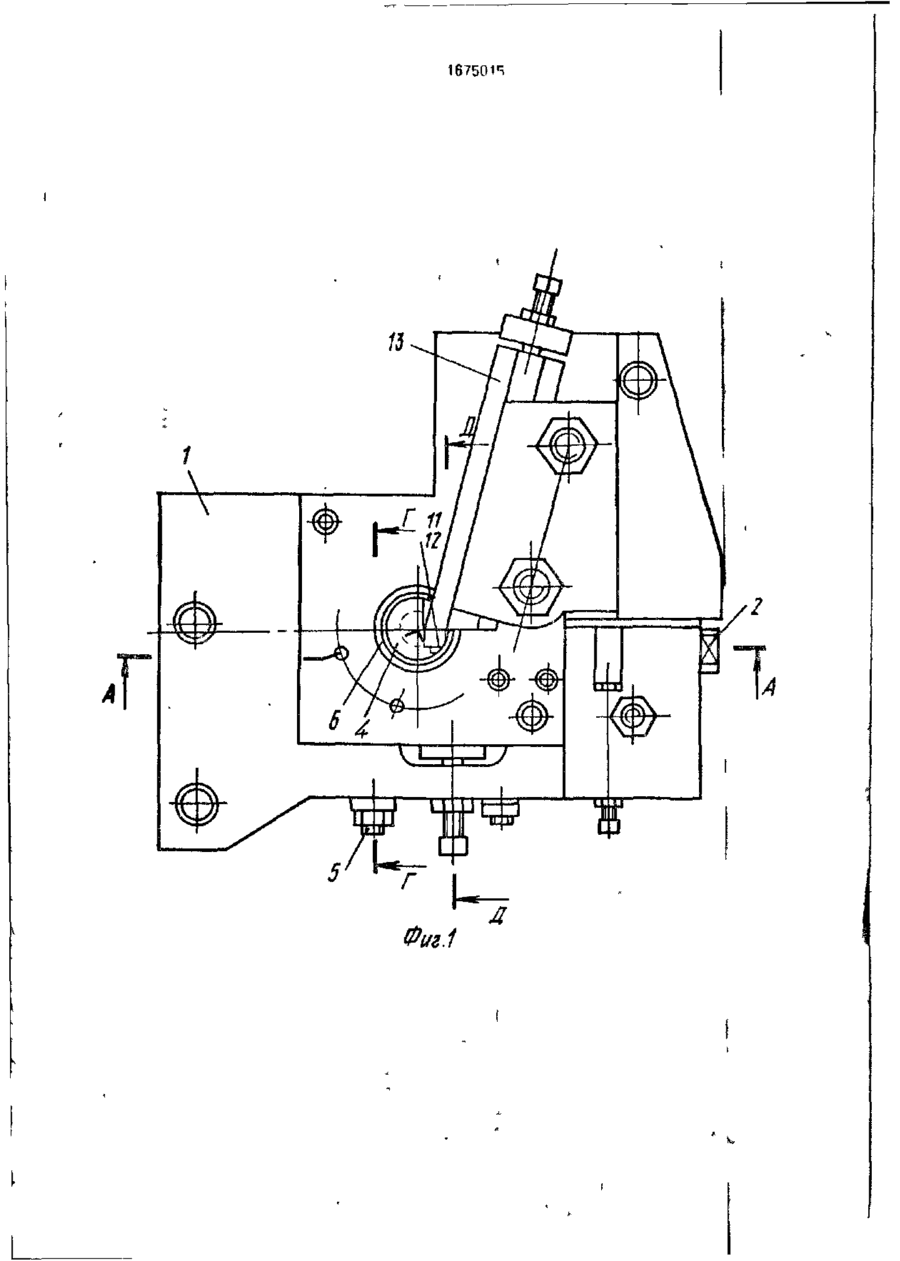

Изобретение относится к технике изготовления колец из проволоки прямоугольного сечения, может быть использоазно при производстве пружинных шэ^б и позволяет повысить производительность и надежность устройства Устройство содержит опрззку 4, размещенную внутри гибочного элемента, [выполненного в виде установленного с возможностью вращения кольца б, направляющий канал для проволоки, гибочный шагозздающий ролик 3, механизм рез1 Спиральное иольцо А ~А ки, включающий подвижный нож 12 и неподвижный нож 13, режущая кромка которого расположена радиально по отношению к оправке и находится между витками навиваемой спирали. Оправка 4 выполнена со спиральной канавкой и продольным пазом, в котором размещен подвижный нож 12, Проволока прямоугольного сечения подается в направляющую втулку 2, направляющую и ориентирующую проволоку на гибочный ролик 3, который загибает проволоку предварительно на шаг. Далее проволока заходит в направляющий канал 10 и под углом попадает в эаходную часть аинтозой канавки 9 В винтовой канавке проволока попадает под внутреннюю поверхность кольца 6. Под действием усилия подачи проволока подгибается и заставляет вращаться кольцо по роликам 7. В результате проволока завивается а спираль вокруг оправки 4, копируя форму винтовой канавки. По окончании навивки нож 12, находящийся а пазу 11, приводится в движение вдоль оси опоавки и осгупает в контакт с режущей кромкой неподвижного ножа 13 и отрезает необходимое количество витков. 5 мл. 1675015 Изобретение относится к технике изготовлений винтообразных колец и может быть использовано при производстве пружинных шайб Цель изобретения - увеличение производительности и повышение надежности. На фиг. 1 показано устройство, вид сверху; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 и 4 - разрезы Б-Б и В-В на фиг. 2, на фиг. 5 и 6 - разрезы Г-Г и Д-Д на фиг. 1. 10 Устройство состоит из несущей плиты 1, на которой смонтированы направляющая втулка 2, предварительный шагозадающий ролик 3, оправка 4, крепящаяся к корпусу с помощью зажимного винта 5, кольца 6, ох- 15 ватывающего оправку, по периферии которого расположены один за другим ролики 7, защищенные от выпадания круглой пластиной 8 Оправка имеет винтовую канавку 9 с заходной частью, совпадающей с 20 направляющим каналом 10 и продольный паз 11, в котором расположен подвижный нож 12. Имеется неподвижный нож 13, режущая кромка которого расположена радиально по отношению к оправке и находится 25 между витками навиваемой спирали Устройство работает следующим образом Проволока прямоугольного сечения подается в направляющую втулку 2, направляющую и ориентирующую проволоку на гибочный ролик 3, который загибает проволоку предь^рлтельно на шаг Далее проволока захОА»-7" з направляющий канал 10 и под углом пэгмдаетвзаходнуючасть винто- 35 вой канавк ' ч її винтовой канавке проволока попадает чад внутреннюю поверхность кольма 6. Пгд действием усилия подачи проволока подгибается и заставляет вращаться кольцо по роликам 7 В результате проволо- 40 ка завивается в спираль вокруг оправки 4, копируя форму винтообразной канавки. После окончания навивки нож 12, находящийся в пазу 11, приводится в движение вдоль оси оправки, вступает в контакт с режущей 45 й кромкой неподвижного ножа 13 и отрезает необходимое количество витков Благодаря тому, что проволока непосредственно вступает в контакте кольцом, по 50 периметру которого расположены один за другим ролики, при завивке проволоки в спираль кольцо вращается со скоростью завивки и относительно проволоки кольцо неподвижно. Так как ролики находятся на наружной поверхности кольца и являются его опорой, при вращении кольца они начинают вращаться одновременно все и перекатываться вокруг кольца. В результате практически при навивке присутствует в основном трение качения, что способствует увеличению долговечности роликов и уменьшению усилия подачи Данная конструкция обеспечивает постоянство шага спирали и исключает потерю устойчивости проволоки при навивке, так как проволока ограничена в пазу винтовой канавки в пределах своих размеров Во время реза на оправку отсутствуют воздействия каких-либо усилий, так как рез происходит в осевом направлении, в результате долговечность оправки и устройства в целом повышается. Формула изобретения Устройство для изготовления многовитковых спиральных колец из проволоки прямоугольного сечения, содержащее установленные в корпусе две плиты, образующие направляющий канал для проволоки, гибочный шагозадающий ролик, навивочную оправку, гибочный элемент и механизм резки, включающий подвижный и непод-' вижный ножи, о т л и ч а ю щ е е с я тем, что, с целью увеличения производительности и повышения надежности, гибочный элемент выполнен в виде кольца, установленного в корпусе с возможностью свободного вращения по роликам, расположенным по периферии кольца, а оправка расположена внутри кольца и выполнена с винтовой канавкой и продольным пазом, внутри которого размещен подвижный нож, установленный с возможностью взаимодействия с неподвижным ножом, размещенным на верхней плите, режущая кромка которого расположена радиально по отношению к оси оправки 167501і Фю.1 1675015 Б-В Фиг. 3 8 Фиг 4 г-г Д-А фиг 5 Редактор А. Коэориэ Составитель В. Бужинский " Техред М.Моргентал Корректор Т. Палий Заказ 2960 Тираж 338 Подписное . ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35. Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Г&гзрина,
