Розподільник шихти завантажувального пристрію доменной печі

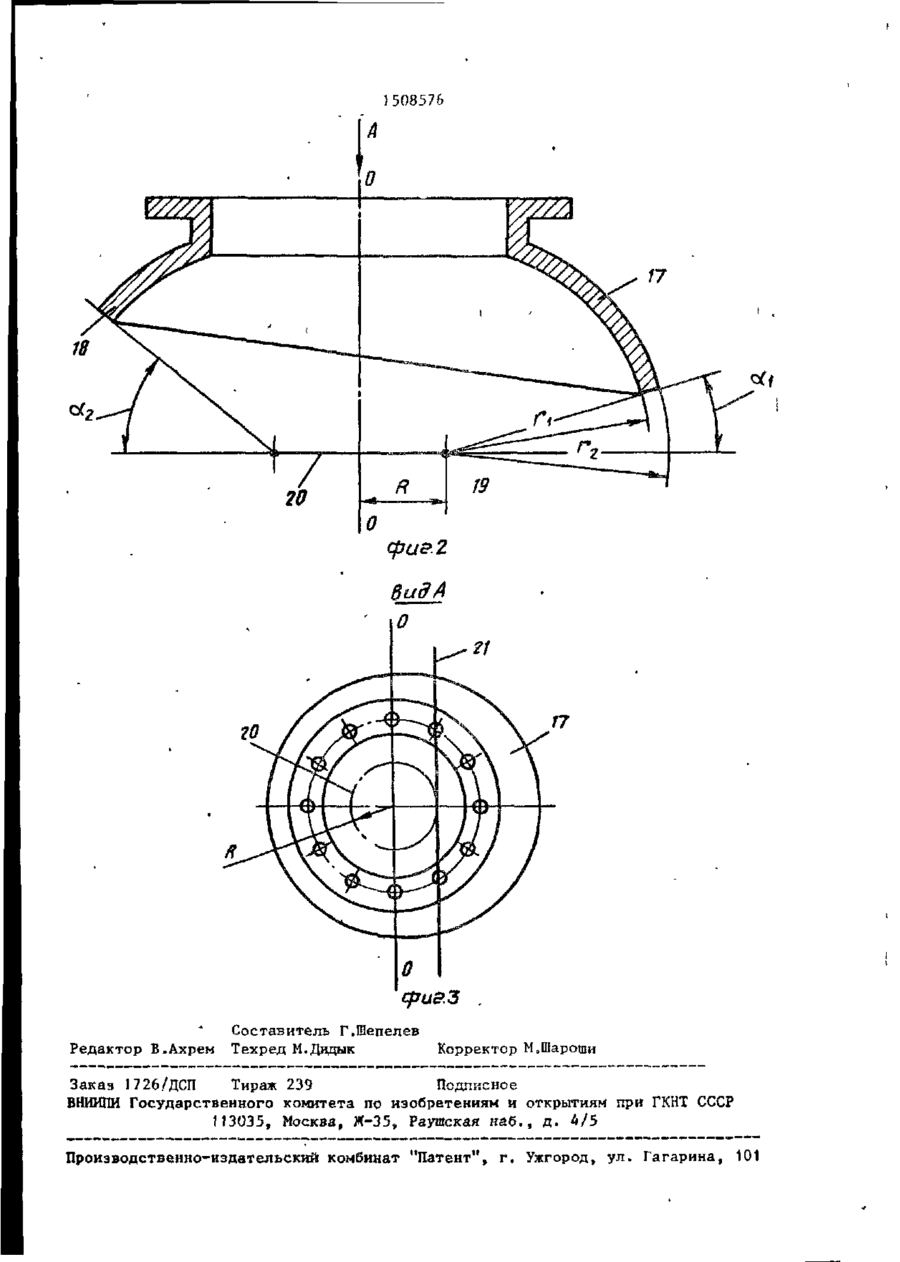

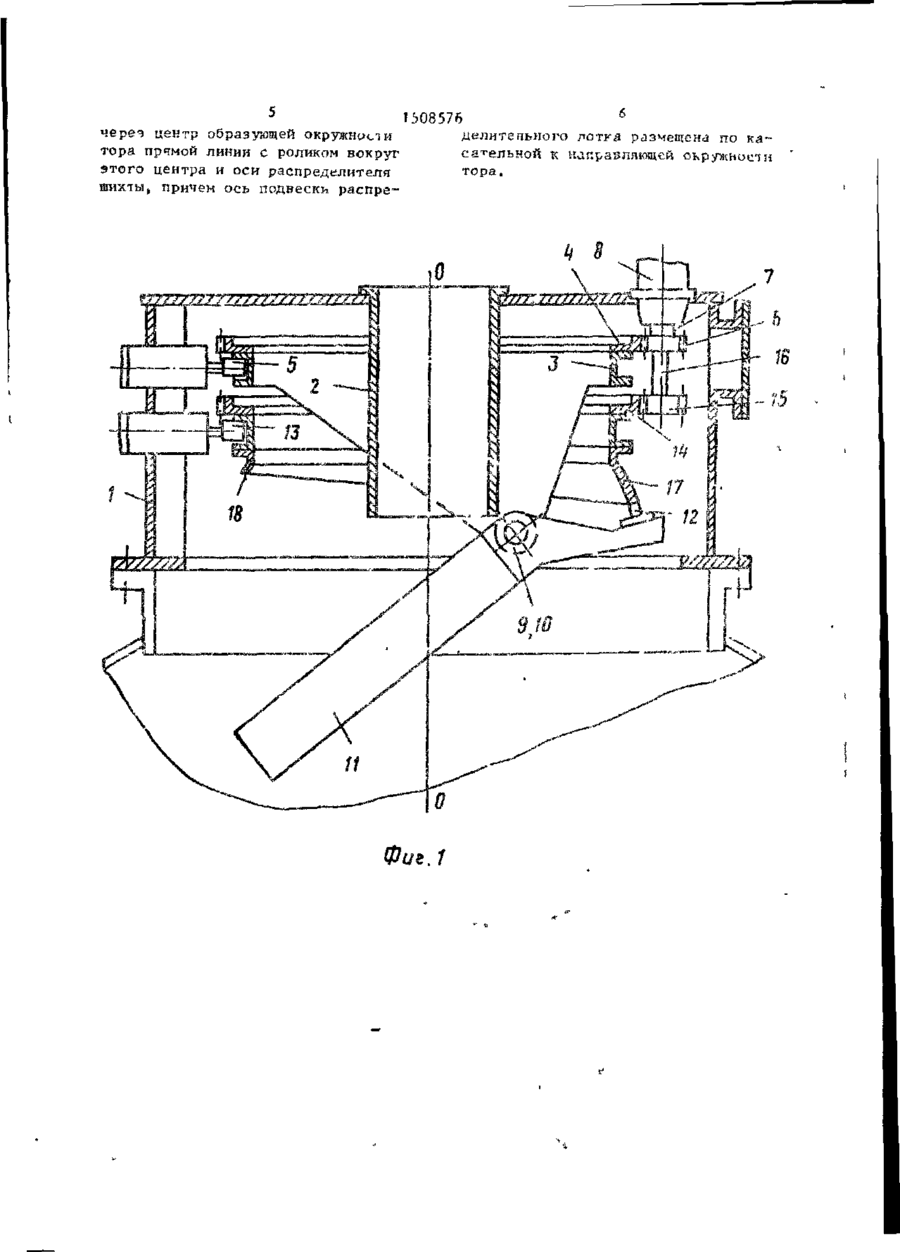

Изобретение относится к доменному производству и может применяться Изобретение относится к доменному производству и может применяться в бесконусных загрузочных устройствах с распределительным лотком и является дополнительным к основному изобретению по авт.св. СССР № 995516. Цель иіобретения - повышение надежности работы. На фиг.1 представлен общий вид распределителя шихты загрузочного устройства; на фиг.2 - криволинейный контур; на фиг.З - вид А фиг,2, Распределитель шихты загрузочного устройства содержит камеру 1 и размещенную в ней стационарную воронку 2, которую охватывает гильза 3, снабженная зубчатым венцом 4, Гильза 3 установлена на роликовых опорах 5, а ее зубчатый венец 4 связан через шестерню 6, смонтированную 34-89 в бесконусных загрузочных устройствах с вращающимся распределительным лотком. Цель изобретения - повышение надежности работы. Криволинейный контур I7 образован тором, усеченным прямой с роликом 12, проходящей через центр образующих окружностей с радиус сами г^ и г^, и совершающей вращение вокруг оси распределителя 00 и качание вокруг центра. Рабочая поверхность 18 криволинейного контура 17 и траектория движения ролика 12 повторяют друг друга и последний движется без клинового зазора, что снижает контактные напряжения и износ ролика 12 и криволинейного контура 17, 3 ил* на полом валу 7, дифференциальным редуктором 8 привода распределительного лотка. Гильза 3 выполнена с цапфами 9, в которых на осях 10 подвешен лоток J1 со монтированным на нем опорным роликом 12. Лоток 11 снабжен механизмом качания, выполненным в виде установленного на роликовых опорах 13 зубчатого венца 14» связанного шестерней 15. смонтированной на валу 16, с дифференциальным редуктором 8 t На зубчатчм венце 14 закреплен криволинейный контур 17. Криволинейный контур 17 выполнен в виде усеченного полого тора с рабочей поверхностью 18, контактирующей с опорным роликом 12, Полый тор - поверхность, образован ная вращением части окружностей радиусов г, и г, (фиг,2), называемых З .1508576 образующими! вокруг оси 00, расположенной в плоскости этой окружности и не проходящей через ее центр. Поверхность полого тора образована вращени- ^ ем центра 19 образующих окружностей вокруг оси 00 по направляющей окружности 20 радиуса R, Рабочая поверхность 18 криволинейного контура 17 имеет постоянно we- 10 няющийся угол наклона об, - наименьший угол наклона, oL^ - наибольший угол наклена, а разность между о6£ и о£« равна углу наклона лотка. Ось подвески лотка 21 расположе- 15 на по касательной к направляющей окружности тора 20. Распределитель шихты загрузочного устройства работает следующим образом. Перед загрузкой шихты в домен-20 иую печь включается привод распределительного лотка, который через дифференциальный редуктор 8 и шестерни 6 и 15 цриводит во вращение зубчатый венец 4 вместе с гильзой 3, уста-25 новленной в опорах 5, и зубчатый венец 14, установленный на роликовых опорах 13. При этом скорость вращения гильзы зубчатого венца 14 одинаковы, что обеспечивает постоянный угол на- 30 клона лотка 11 относительно оси стационарной воронки 2. 4 водстпо чугуиа за счет уменьыс количества остановок на замене и . -.онте загрузочного устройства. Выполнение криволинейного контура в виде усеченного полого тора п о з воляет изготовить его менее металлоемким, а совмещение оси подвески р а с пределительного лотка, расположенной по касательной к направляющей окружности тора с центром образующих окружностей обеспечивают контакт по линии ролика лотка и криволинейного контура, это уменьшает контактные напряжения, а соответственно износ ролика и криволинейного контура» После этого открывается нижний грузовой клапан разгрузочного устройства, н шихта через стационарную во- 35 ронку 2 поступает на лоток 11 и загружается в доменную печь. Для регулирования радиального распределения шихты на колошнике доменной печи с помощью дифференциального - 0 1 редуктора 8 шестерне 15, смонтированной на валу 16, сообщается скорость вращения, отличная от скорости вращения шестерни 6, При этом за счет разности скорое- 45 тей вращения зубчатых венцоз 4 и 14, лоток !1, обкатывая опорным роликом 12 рабочую поверхность 18 криволинейного контура 17, поворачивается на угол Y относительно оси стационарной
