Формула / Реферат

1. Знаряддя для обробітку ґрунту, яке включає раму зі стояками з лемешами, долотами та сепаруючими решітками, роторні робочі органи з ножами та ведучим валом, редуктор приводу роторних робочих органів, запобіжні муфти та опорно-копіювальні колеса з механізмом регулювання глибини обробітку, яке відрізняється тим, що на роторних робочих органах, торці ножів яких утворюють багатозахідні гвинтові лінії, уведені допоміжні групи ножів, які розміщені між крайніми прутками сусідніх сепаруючих решіток, а самі стояки виконані у вигляді двоопорних балок, котрі обхоплюють вісь роторних робочих органів знизу та жорстко закріплені на відповідних кронштейнах передньої та задньої балок рами, при цьому ножі роторних робочих органів розташовані виступними відносно торців передніх долішніх частин стояків на величину, не меншу за половину довжини робочої частини ножів, а робочі торці доліт разом зі своїми стояками виставлені зі зміщенням від поперечної площини, яка проходить через осі опорно-копіювальних коліс, причому ці зміщення з віддаленням від повздовжньої осі знаряддя до периферії прогресивно збільшуються, утворюючи по контуру торців доліт лінію, яка симетрична відносно повздовжньої осі знаряддя для обробітку ґрунту.

2. Знаряддя для обробітку ґрунту по п.1, яке відрізняється тим, що на задній балці рами розташовані очисні решітки, зубці яких розміщені в кожному проміжку між ножами роторних робочих органів, окрім тих із цих проміжків, в яких розміщені стояки лемешів.

Текст

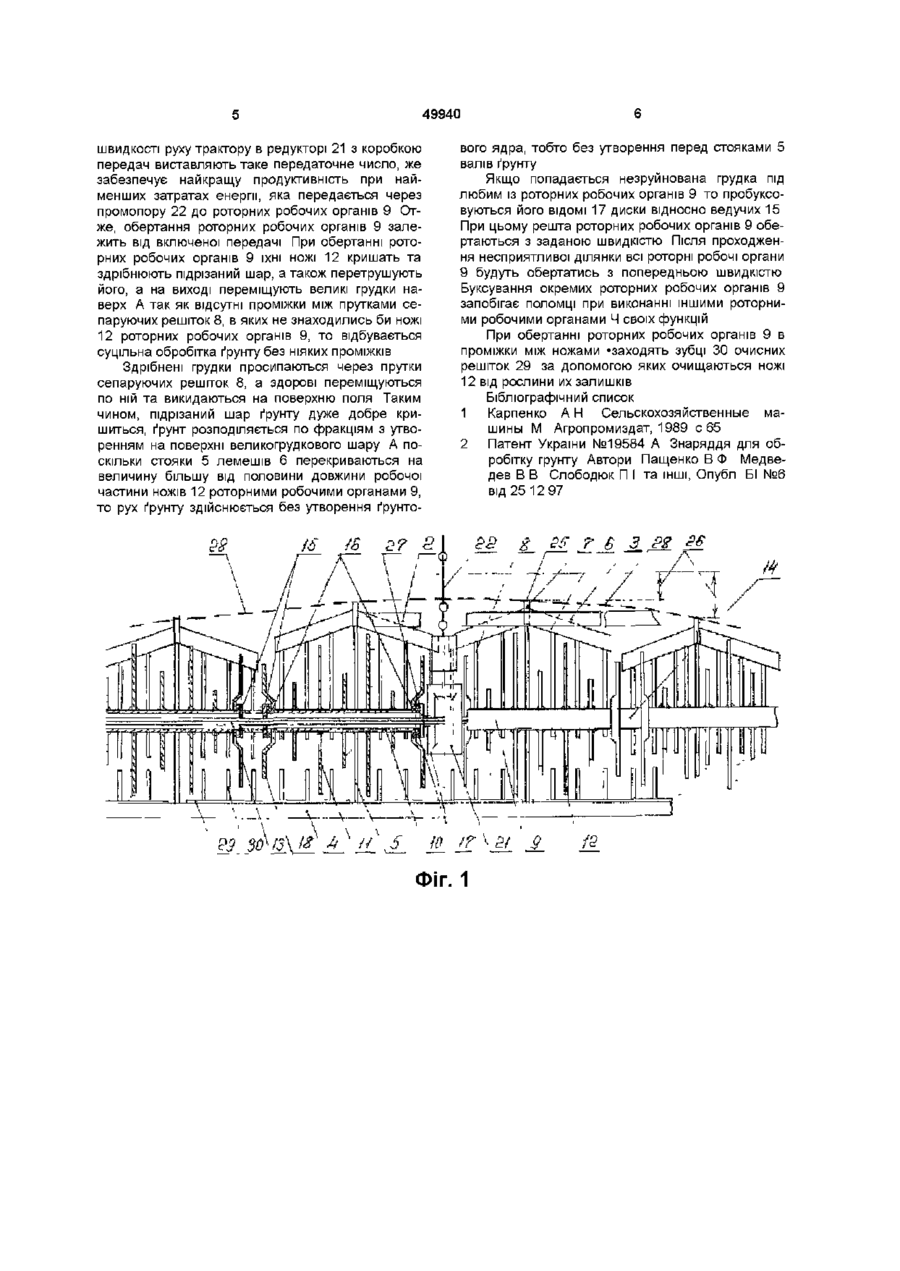

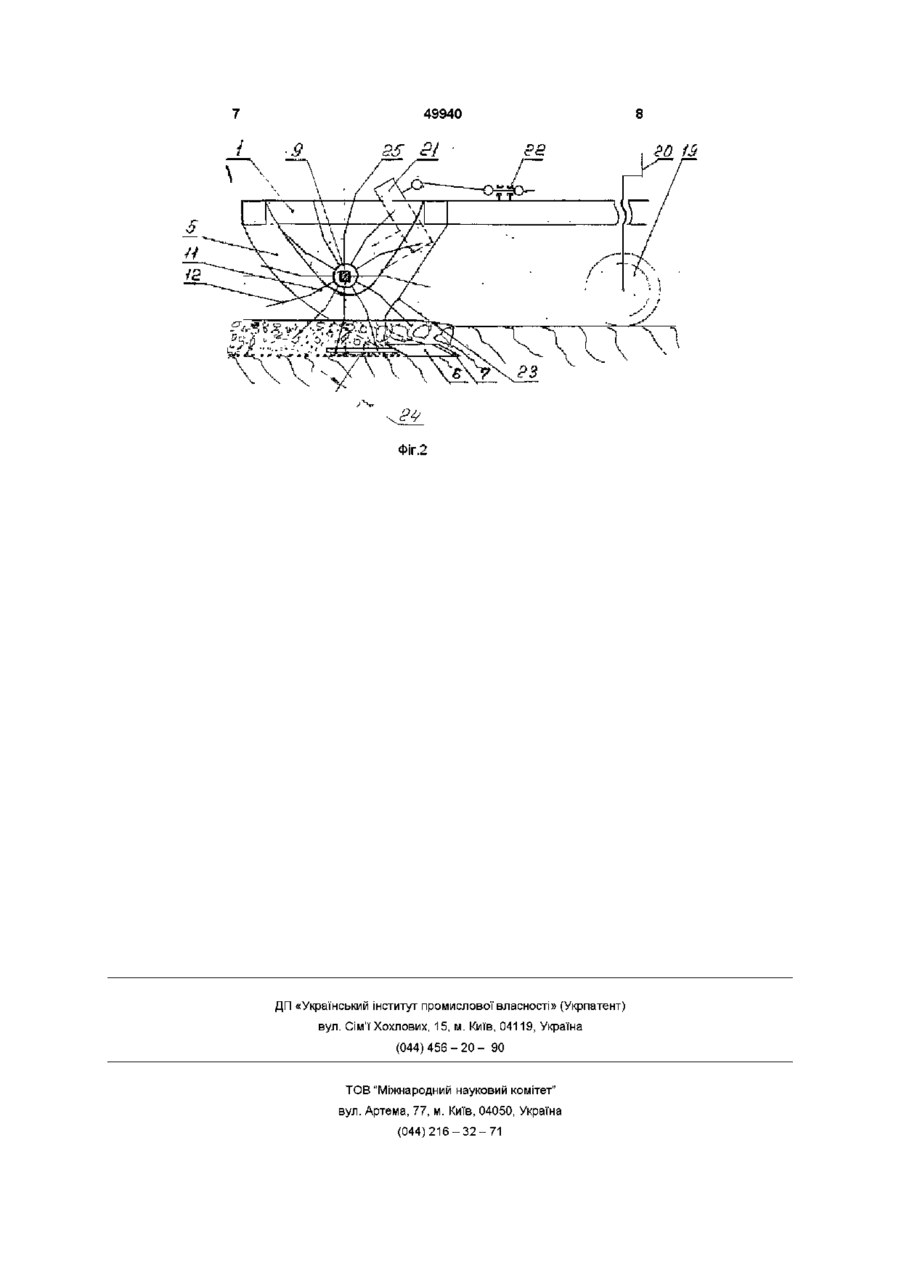

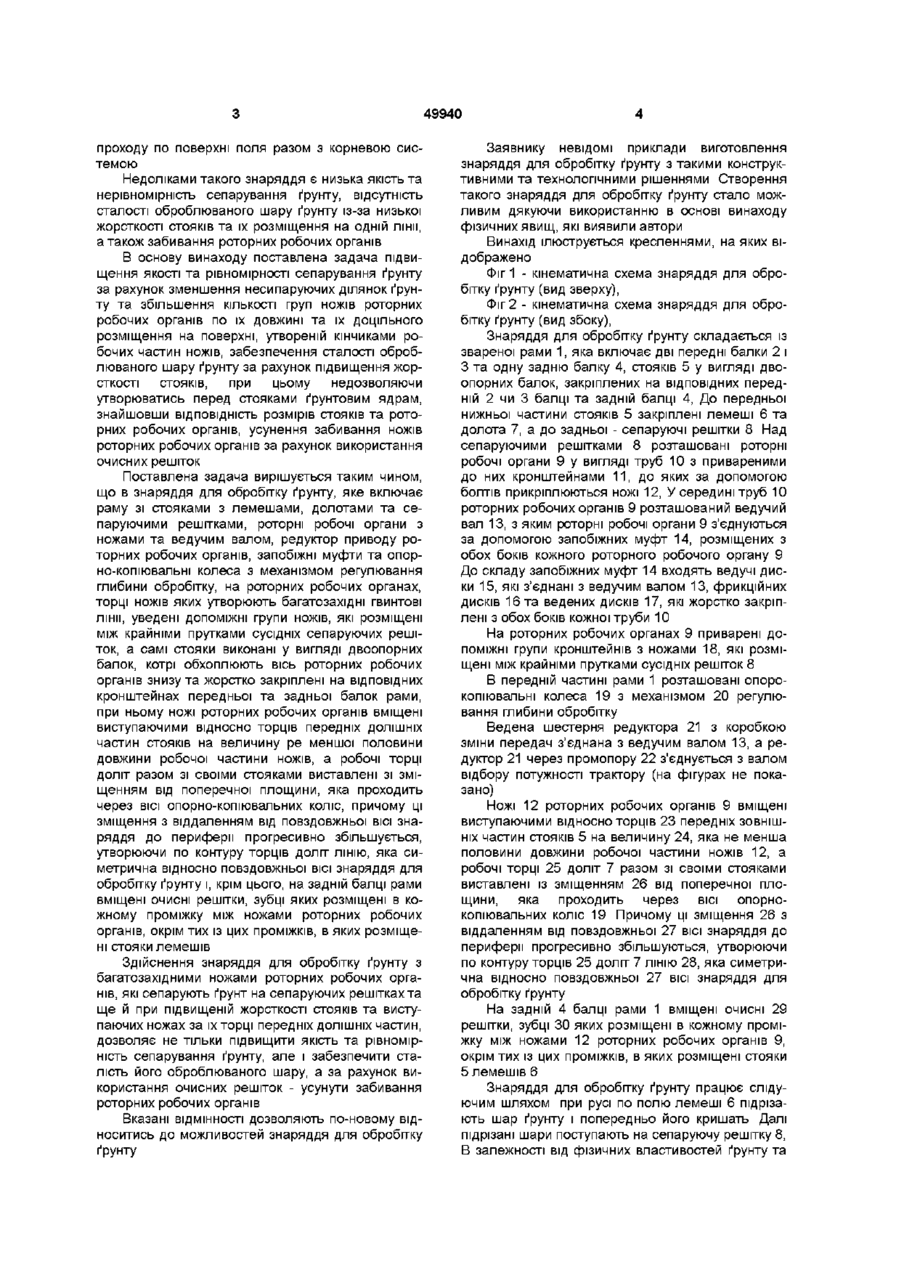

1 Знаряддя для обробітку ґрунту, яке включає раму зі стояками з лемешами, долотами та сепаруючими решітками, роторні робочі органи з ножами та ведучим валом, редуктор приводу роторних робочих органів, запобіжні муфти та опорнокопіювальні колеса з механізмом регулювання глибини обробітку, яке відрізняється тим, що на роторних робочих органах, торці ножів яких утворюють багатозахідні гвинтові лінії, уведені ДОПОМІЖНІ групи ножів, які розміщені між крайніми прутками сусідніх сепаруючих решіток, а самі Винахід стосується сільськогосподарського виробництва, зокрема, знарядь для обробітку ґрунту Відоме знаряддя для обробітку ґрунту [1] КПГ250 з робочими органами у вигляді стрілоподібних плоскоріжучих лап, які мають різну ширину оброблюваної ділянки (110см або 250см) До нижнього кінця стояка заварена п'ятка, а до неї прикріплені башмак з долотом та самозаточуючими лемешами Підрізаний лемешом лапи шар ґрунту сковзується по скісному лезу, розпушується та падає без перевертання Стерня та рослинні залишки при цьому залишаються на поверхні поля Недоліком роботи відомого знаряддя є те, що розпушування ґрунту проводиться тільки за рахунок вигину шару, а тому ґрунт кришиться недостатньо з перевагою великих грудок Найбільш близьким по технічній суті до объекту, який заявляється, є знаряддя для обробітку ґрунту [2], яке включає раму зі стояками з леме стояки виконані у вигляді двоопорних балок, котрі обхоплюють вісь роторних робочих органів знизу та жорстко закріплені на ВІДПОВІДНИХ кронштейнах передньої та задньої балок рами, при цьому ножі роторних робочих органів розташовані виступними відносно торців передніх ДОЛІШНІХ частин стояків на величину, не меншу за половину довжини робочої частини ножів, а робочі торці доліт разом зі своїми стояками виставлені зі зміщенням від поперечної площини, яка проходить через осі опорно-копіювальних коліс, причому ці зміщення з віддаленням від повздовжньої осі знаряддя до периферії прогресивно збільшуються, утворюючи по контуру торців доліт ЛІНІЮ, яка симетрична відносно повздовжньої осі знаряддя для обробітку ґрунту 2 Знаряддя для обробітку ґрунту по п 1, яке відрізняється тим, що на задній балці рами розташовані очисні решітки, зубці яких розміщені в кожному проміжку між ножами роторних робочих органів, окрім тих із цих проміжків, в яких розміщені стояки лемешів шами, долотами та сепаруючими решітками, роторні робочі органи з ножами та ведучим валом, редуктор приводу роторних робочих органів та опорно-копіювальні колеса При русі знаряддя підрізаний шар поступає по лемешам до роторного робочого органу та сепаруючим решіткам Розміщенні над сепаруючими решітками роторні робочі органи розпушують ґрунт та пересовують його по решіткам При інтенсивному ворошінні ґрунту дрібні його частки (по розміру менші відстані між прутками решіток) проходять через прутки сепаруючих решіток Великі грудки ґрунту викидаються з решіток ножами роторних робочих органів, створюючи великогрудковий шар Прутки сепаруючих решіток очищаються ножами роторних робочих органів від ґрунту, що повністю ліквідує забивання решіток ґрунтом навіть при роботі на ґрунтах підвищеної вологості Знаряддя дозволяє також активно боротися з бур'янами, залишаючи їх після о 49940 проходу по поверхні поля разом з корневою системою Недоліками такого знаряддя є низька якість та нерівномірність сепарування ґрунту, відсутність сталості оброблюваного шару ґрунту із-за низької жорсткості стояків та їх розміщення на одній лінії, а також забивання роторних робочих органів В основу винаходу поставлена задача підвищення якості та рівномірності сепарування ґрунту за рахунок зменшення несипаруючих ділянок ґрунту та збільшення КІЛЬКОСТІ груп ножів роторних робочих органів по їх довжині та їх доцільного розміщення на поверхні, утвореній кінчиками робочих частин ножів, забезпечення сталості оброблюваного шару ґрунту за рахунок підвищення жорсткості стояків, при цьому недозволяючи утворюватись перед стояками ґрунтовим ядрам, знайшовши ВІДПОВІДНІСТЬ розмірів стояків та роторних робочих органів, усунення забивання ножів роторних робочих органів за рахунок використання очисних решіток Поставлена задача вирішується таким чином, що в знаряддя для обробітку ґрунту, яке включає раму зі стояками з лемешами, долотами та сепаруючими решітками, роторні робочі органи з ножами та ведучим валом, редуктор приводу роторних робочих органів, запобіжні муфти та опорно-копіювальні колеса з механізмом регулювання глибини обробітку, на роторних робочих органах, торці ножів яких утворюють багатозахідні гвинтові лінії, уведені ДОПОМІЖНІ групи ножів, які розміщені між крайніми прутками сусідніх сепаруючих решіток, а самі стояки виконані у вигляді двоопорних балок, котрі обхоплюють вісь роторних робочих органів знизу та жорстко закріплені на ВІДПОВІДНИХ кронштейнах передньої та задньої балок рами, при ньому ножі роторних робочих органів вміщені виступаючими відносно торців передніх ДОЛІШНІХ частин стояків на величину ре меншої половини довжини робочої частини ножів, а робочі торці доліт разом зі своїми стояками виставлені зі зміщенням від поперечної площини, яка проходить через ВІСІ опорно-копіювальних коліс, причому ці зміщення з віддаленням від повздовжньої ВІСІ знаряддя до периферії прогресивно збільшується, утворюючи по контуру торців доліт ЛІНІЮ, яка симетрична відносно повздовжньої ВІСІ знаряддя для обробітку ґрунту і, крім цього, на задній балці рами вміщені очисні решітки, зубці яких розміщені в кожному проміжку між ножами роторних робочих органів, окрім тих із цих проміжків, в яких розміщені стояки лемешів Здійснення знаряддя для обробітку ґрунту з багатозахідними ножами роторних робочих органів, які сепарують ґрунт на сепаруючих решітках та ще й при підвищеній жорсткості стояків та виступаючих ножах за їх торці передніх ДОЛІШНІХ частин, дозволяє не тільки підвищити якість та рівномірність сепарування ґрунту, але і забезпечити сталість його оброблюваного шару, а за рахунок використання очисних решіток - усунути забивання роторних робочих органів Вказані ВІДМІННОСТІ ДОЗВОЛЯЮТЬ по-новому від носитись до можливостей знаряддя для обробітку ґрунту Заявнику невідомі приклади виготовлення знаряддя для обробітку ґрунту з такими конструктивними та технологічними рішеннями Створення такого знаряддя для обробітку ґрунту стало можливим дякуючи використанню в основі винаходу фізичних явищ, які виявили автори Винахід ілюструється кресленнями, на яких відображено Фіг 1 - кінематична схема знаряддя для обробітку ґрунту (вид зверху), Фіг 2 - кінематична схема знаряддя для обробітку ґрунту (вид збоку), Знаряддя для обробітку ґрунту складається із звареної рами 1, яка включає дві передні балки 2 і З та одну задню балку 4, стояків 5 у вигляді двоопорних балок, закріплених на ВІДПОВІДНИХ передній 2 чи 3 балці та задній балці 4, До передньої нижньої частини стояків 5 закріплені лемеші 6 та долота 7, а до задньої - сепаруючі решітки 8 Над сепаруючими решітками 8 розташовані роторні робочі органи 9 у вигляді труб 10 з привареними до них кронштейнами 11, до яких за допомогою болтів прикріплюються ножі 12, У середині труб 10 роторних робочих органів 9 розташований ведучий вал 13, з яким роторні робочі органи 9 з'єднуються за допомогою запобіжних муфт 14, розміщених з обох боків кожного роторного робочого органу 9 До складу запобіжних муфт 14 входять ведучі диски 15, які з'єднані з ведучим валом 13, фрикційних дисків 16 та ведених дисків 17, які жорстко закріплені з обох боків кожної труби 10 На роторних робочих органах 9 приварені ДОПОМІЖНІ групи кронштейнів з ножами 18, які розміщені між крайніми прутками сусідніх решіток 8 В передній частині рами 1 розташовані опорокопіювальні колеса 19 з механізмом 20 регулювання глибини обробітку Ведена шестерня редуктора 21 з коробкою зміни передач з'єднана з ведучим валом 13, а редуктор 21 через промопору 22 з'єднується з валом відбору потужності трактору (на фігурах не показано) Ножі 12 роторних робочих органів 9 вміщені виступаючими відносно торців 23 передніх ЗОВНІШНІХ частин стояків 5 на величину 24, яка не менша половини довжини робочої частини ножів 12, а робочі торці 25 доліт 7 разом зі своїми стояками виставлені із зміщенням 26 від поперечної площини, яка проходить через ВІСІ опорнокопіювальних коліс 19 Причому ці зміщення 26 з віддаленням від повздовжньої 27 ВІСІ знаряддя до периферії прогресивно збільшуються, утворюючи по контуру торців 25 доліт 7 ЛІНІЮ 28, яка симетрична відносно повздовжньої 27 ВІСІ знаряддя для обробітку ґрунту На задній 4 балці рами 1 вміщені очисні 29 решітки, зубці ЗО яких розміщені в кожному проміжку між ножами 12 роторних робочих органів 9, окрім тих із цих проміжків, в яких розміщені стояки 5 лемешів 6 Знаряддя для обробітку ґрунту працює слідуючим шляхом при русі по полю лемеші 6 підрізають шар ґрунту і попередньо його кришать Далі підрізані шари поступають на сепаруючу решітку 8, В залежності від фізичних властивостей ґрунту та 49940 швидкості руху трактору в редукторі 21з коробкою передач виставляють таке передаточне число, же забезпечує найкращу продуктивність при найменших затратах енергії, яка передається через промопору 22 до роторних робочих органів 9 Отже, обертання роторних робочих органів 9 залежить від включеної передачі При обертанні роторних робочих органів 9 їхні ножі 12 кришать та здрібнюють підрізаний шар, а також перетрушують його, а на виході переміщують великі грудки наверх А так як відсутні проміжки між прутками сепаруючих решіток 8, в яких не знаходились би ножі 12 роторних робочих органів 9, то відбувається суцільна обробітка ґрунту без ніяких проміжків Здрібнені грудки просипаються через прутки сепаруючих решіток 8, а здорові переміщуються по ній та викидаються на поверхню поля Таким чином, підрізаний шар ґрунту дуже добре кришиться, ґрунт розподіляється по фракціям з утворенням на поверхні вел и ко грудкового шару А поскільки стояки 5 лемешів 6 перекриваються на величину більшу від половини довжини робочої частини ножів 12 роторними робочими органами 9, то рух ґрунту здійснюється без утворення ґрунто вого ядра, тобто без утворення перед стояками 5 валів ґрунту Якщо попадається незруйнована грудка під любим із роторних робочих органів 9 то пробуксовуються його ВІДОМІ 17 диски відносно ведучих 15 При цьому решта роторних робочих органів 9 обертаються з заданою швидкістю Після проходження несприятливої ділянки всі роторні робочі органи 9 будуть обертатись з попередньою швидкістю Буксування окремих роторних робочих органів 9 запобігає поломці при виконанні іншими роторними робочими органами Ч своїх функцій При обертанні роторних робочих органів 9 в проміжки між ножами 'заходять зубці ЗО очисних решіток 29 за допомогою яких очищаються ножі 12 від рослини их залишків Бібліографічний список 1 Карпенко А Н Сельскохозяйственные машины М Агропромиздат, 1989 с 65 2 Патент України №19584 А Знаряддя для обробітку грунту Автори Пащенко В Ф Медведев В В Слободюк П І та ІНШІ, Опубл БІ №6 від 25 12 97 5 1 *Ф ~ £3 й Ж Т $ J_£l , Г~ - Ї1 ФІГ. 1 & А / й ' і •
