Пристрій для збору і виведення плаваючих речовин

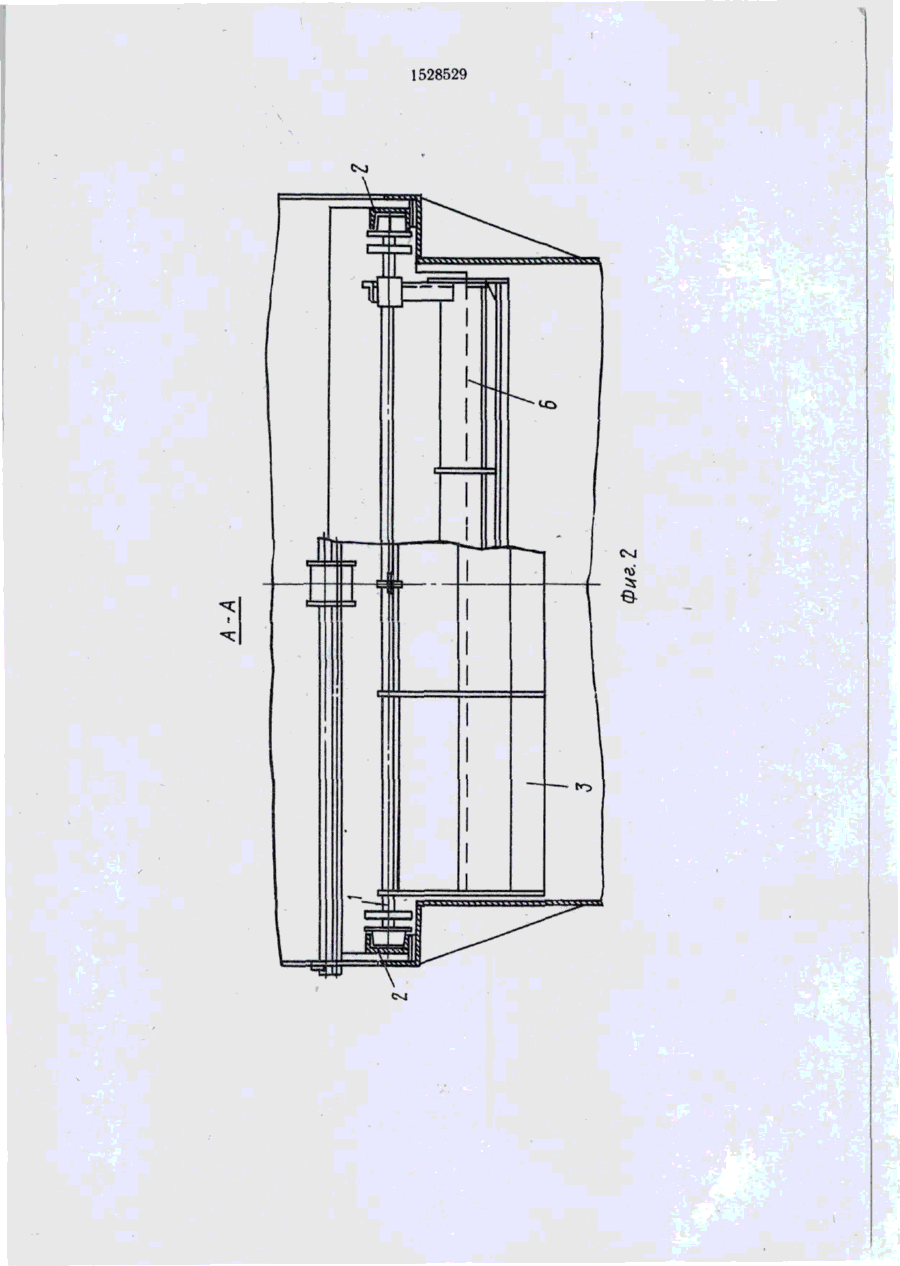

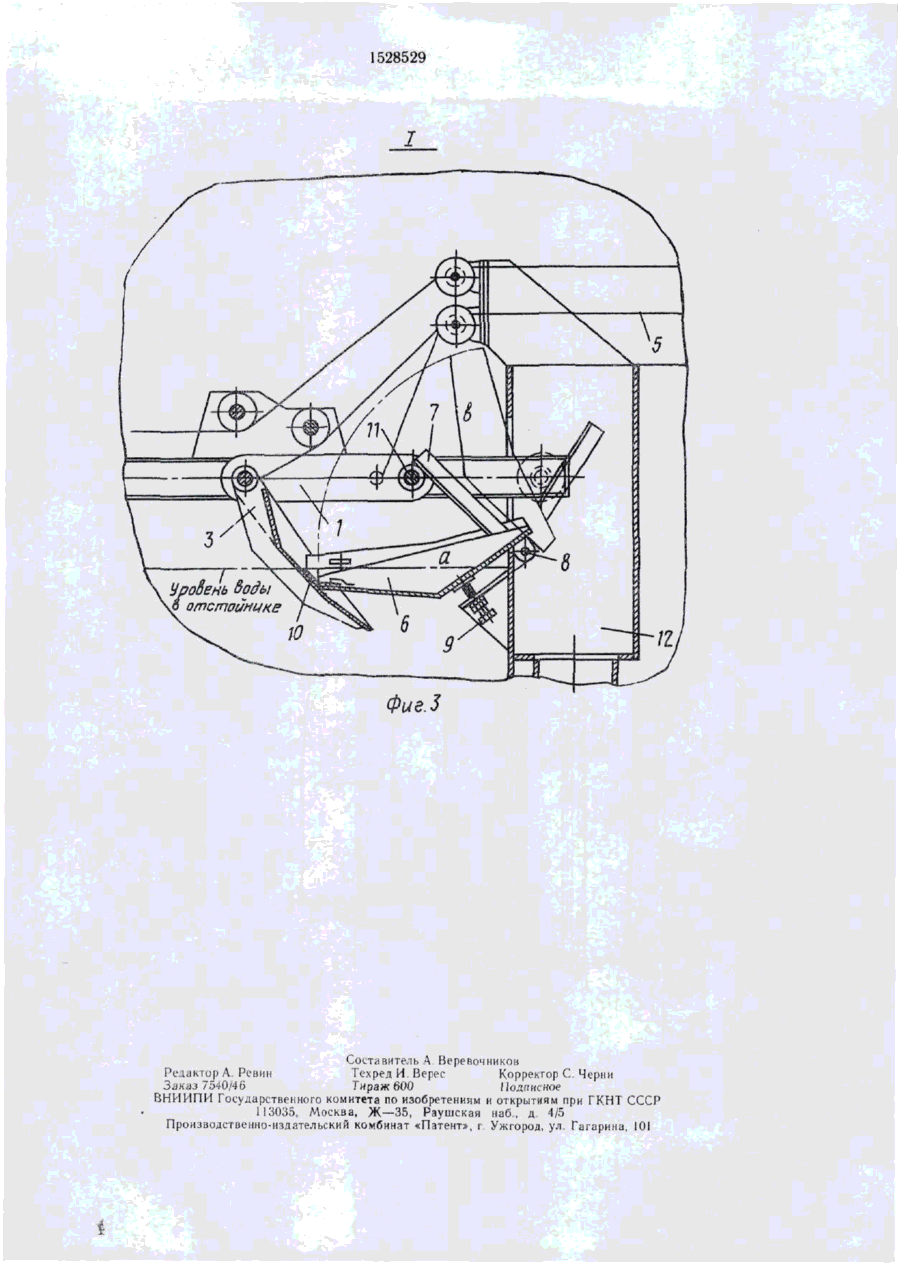

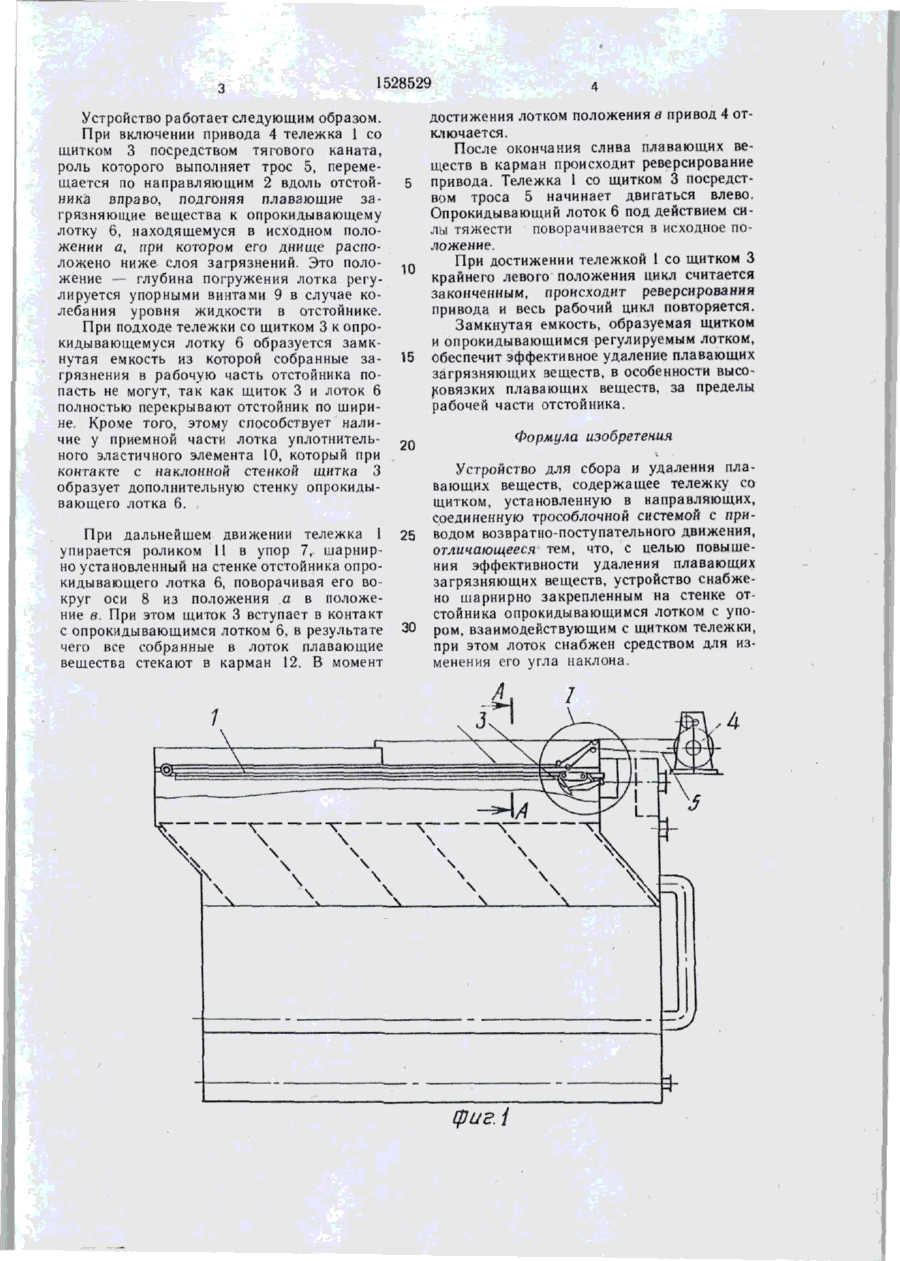

Изобретение относится к очистке сточных вод, в частности к устройствам для удаления плавающих веществ из прямоугольных отстойников, и может быть использовано в сооружениях для обработки как бытовых, так и промышленных сточных вод. Цель изобретения повышение эффективности удаления плавающих загрязняющих веществ. Устройство для сбора и удаления плавающих веществ состоит из тележ Изобретение относится к очистке сточных вод. в частности к устройствам для удаления плавающих веществ из прямоугольных отстойников, и может быть использовано в сооружениях для обработки как бытовых, так и промышленных сточных вод. Цель изобретения -- повышение эффективности удаления плавающих загрязняющих веществ. На фиг. I изображено предлагаемое устройство, общий аид; на фиг. 2 разрез А—А на фиг. I; на фиг. 1; на фиг. 3 узел 1 иа фиг. I показано взаимодействие Т Л Ж И со щитком для сбора плаваюЄЄ К щих веществ с опрокидывающимся лотком с упором с образованием замкнутой емкости и опрокидыванием лотка). гмиая ки (Т), установленной б направляющих с возможностью перемещения, щитка для сбора плавающих веществ, жестко закрепленного на одной из осей Т, канатного привода возвратно-поступательного движения с тросом, опрокидывающегося лотка (Л) с упором шарнира, упорных винтов, уплотнительного эластичного элемента. На оси Т установлены ролики, взаимодействующие с упором Л. Для слива плавающих загрязняющих веществ из Л иа торцовой стенке отстойника установлен карман, При этом Л снабжен средством для изменения его угла наклона. Замкнутая емкость, образуемая щитком и опрокидывающимся регулируемым Л, обеспечивает эффективное удаление плавающих загрязняющих веществ, в особенности высоковязких плавающих веществ, за пределы рабочей части отстойника. Кроме того, предлагаемое устройство просто по конструкции и в изготовлении, доступно при обслуживании. 3 ил. Устройство содержит тележку I, установленную в направляющих 2 с возможностью перемещения, щиток 3 для сбора плавающих веществ, жестко закрепленный на одной из осей тележки 1, канатный привод 4 возвратно-поступательного движения с тросом 5, опрокидывающийся лоток б с упором 7, шарнир 8, упорные винты 9 и уплотнительный эластичный элемент 10. На оси тележки I установлены ролики 11, взаимодействующие с упором 7 лотка. Для слива плавающих загрязняющих веществ из лотка 6 на торцовой стенке отстойника установлен карман 12. При этом лоток 6 снабжен средством для изменения его угла наклона. В исходном положении тележка 1 со щитком 3 для сбора плавающих веществ находится в левой части отстойника. ел 1528529 Устройство работает следующим образом. При включении привода 4 тележка 1 со щитком 3 посредством тягового каната, роль которого выполняет трос 5, перемещается по направляющим 2 вдоль отстойника вправо, подгоняя плавающие загрязняющие вещества к опрокидывающему лотку 6, находящемуся в исходном положении й, при котором его днище расположено ниже слоя загрязнений. Это положение — глубина погружения лотка регулируется упорными винтами 9 в случае колебания уровня жидкости в отстойнике. При подходе тележки со щитком 3 к опрокидывающемуся лотку 6 образуется замкнутая емкость из которой собранные загрязнения в рабочую часть отстойника попасть не могут, так как щиток 3 и лоток б полностью перекрывают отстойник по ширине. Кроме того, этому способствует наличие у приемной части лотка уплотнительного эластичного элемента 10, который при контакте с наклонной стенкой щитка 3 образует дополнительную стенку опрокидывающего лотка б. достижения лотком положения в привод 4 отключается. После окончания слива плавающих веществ в карман происходит реверсирование 5 привода. Тележка 1 со щитком 3 посредством троса 5 начинает двигаться влево. Опрокидывающий лоток 6 под действием силы тяжести поворачивается в исходное положение. При достижении тележкой 1 со щитком 3 ^ крайнего левого положения цикл считается законченным, происходит реверсирования привода и весь рабочий цикл повторяется. Замкнутая емкость, образуемая щитком и опрокидывающимся регулируемым лотком, 15 обеспечит эффективное удаление плавающих загрязняющих веществ, в особенности высоковязких плавающих веществ, за пределы рабочей части отстойника. При дальнейшем движении тележка 1 упирается роликом 11 в упор 7, шарнирно установленный на стенке отстойника опрокидывающего лотка 6, поворачивая его вокруг оси 8 из положения а в положение в. При этом щиток 3 вступает в контакт с опрокидывающимся лотком б, в результате чего все собранные в лоток плавающие вещества стекают в карман 12. В момент 25 Формула изобретения jn 30 Устройство для сбора и удаления плавающих веществ, содержащее тележку со щитком, установленную в направляющих, соединенную трособлочной системой с приводом возвратно-поступательного движения, отличающееся тем, что, с целью повышения эффективности удаления плавающих загрязняющих веществ, устройство снабжено шарнирно закрепленным на стенке отстойника опрокидывающимся лотком с упором, взаимодействующим с щитком тележки, при этом лоток снабжен средством для изменения его угла наклона. фаг і 1528529 CSl *0 1528529 I Урооеиь Воды б отстойнике Фи г. З Составитель А Веревочникоь Редактор А Репин Техред И Верес Корректор С Черни Заказ 7540/46 Тираж 60U Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 1 13035. Москва, Ж—35, Раушская яаб.. д 4/5 Производственно-издательский комбинат «Патент», г Ужгород, ул Гагарина, 101
