Пристрій для прийому багаточастотних сигналів

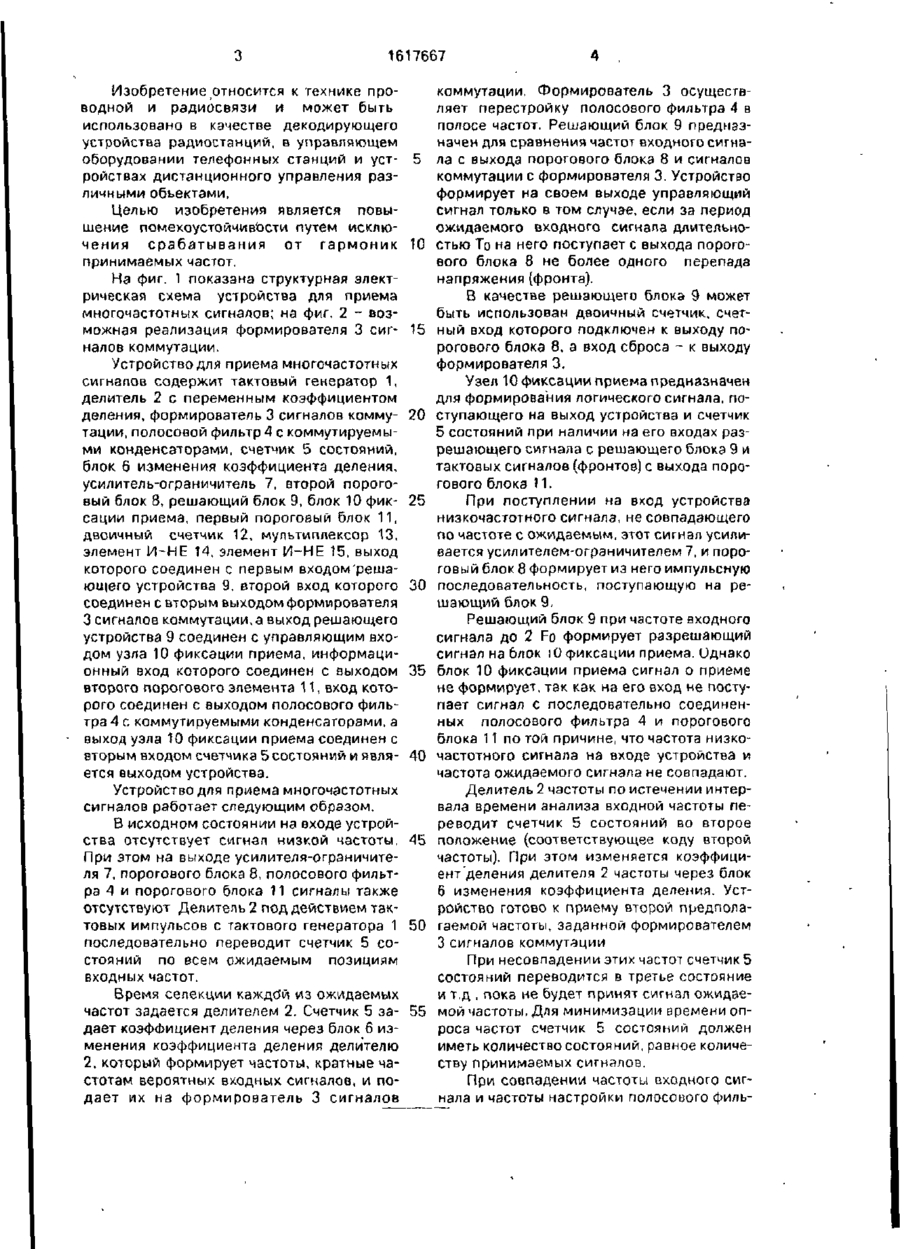

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (іь і (51)5 Н 04 Q 1/46 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР . , * • К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21)4479797/09 (72)01.09.88 (46)ЗО.12.9О.Бюл. 48 (72) Г.И.Войциховский, С.П.Тригуб, муля, А.А Рафалюк и С.И.Нагаченко П.Ка (53)621.395.632(088.8) (56) Ангорское свидетельство СССР Ьк 1070708, кл. Н 04 Q 1/46, 1984, (54) УСТРОЙСТВО ДЛЯ ПРИЕМА МНОГОЧАСТОТНЫХ СИГНАЛОВ (57) Изобретение относится к технике проводной и радиосвязи и может -быть использовано в качестве декодирующего устройства для приема тональных сигналов взаимодействия. Цепью изобретения является повышение помехоустойчивости путем исключения срабатывания от гармоник принимаемых частот. Устр-во содержит тактовый генератор 1, делитель 2 с переменным коэффициентом деления, формирователь 3 сигналов коммутации, полосовой фильтр 4 с коммутируемыми конденсаторами, счетчик 5 состояний, блок 6 изменения коэффициента деления Цепь достигается введением пороговых бяэков 8 и И , усилителя-ограничителя 7 решающего Рлока 9 и блока >0 фиксации приема 2 ил 1617667 Изобретение относится к технике проводной и радиосвязи и может быть использовано в качестве декодирующего устройства радиостанций, в управляющем оборудовании телефонных станций и устройствах дистанционного управления различными объектами. Целью изобретения является повышение помехоустойчивости путем исключения срабатывания от г а р м о н и к принимаемых частот. На фиг. 1 показана структурная электрическая схема устройства для приема многочастотных сигналов; на фиг. 2 - возможная реализация формирователя 3 сигналов коммутации, Устройство для приема многочастотных сигналов содержит тактовый генератор 1, делитель 2 с переменным коэффициентом деления, формирователь 3 сигналов коммутации, полосовой фильтр 4 с коммутируемыми конденсаторами, счетчик 5 состояний, блок 6 изменения коэффициента деления, усилитель-ограничитель 7, второй пороговый блок 8, решающий блок 9, блок 10 фиксации приема, первый пороговый блок 11, двоичный счетчик 12, мультиплексор 13, элемент И-НЕ 14, элемент И-НЕ 15, выход которого соединен с первым входом'решающего устройства 9, второй вход которого соединен с вторым выходом формирователя 3 сигналов коммутации, а выход решающего устройства 9 соединен с управляющим входом узла 10 фиксации приема, информационный вход которого соединен с выходом второго порогового элемента 11, вход которого соединен с выходом полосового фильтра 4 с коммутируемыми конденсаторами, а выход узла 10 фиксации приема соединен с вторым входом счетчика 5 состояний и является выходом устройства. 5 10 15 20 25 30 35 40 Устройство для приема многочэстотных сигналов работает следующим образом. В исходном состоянии на входе устройства отсутствует сигнал низкой частоты. 45 При этом на выходе усилителя-ограничителя 7, порогового блока 8, полосового фильтра 4 и порогового блока 11 сигналы также отсутствуют Делитепь 2 под действием тактовых импульсов с тактового генератора 1 50 последовательно переводит счетчик 5 состояний по всем ожидаемым позициям входных частот. Время селекции каждйй из ожидаемых частот задается делителем 2. Счетчик 5 за- 55 дает коэффициент деления через блок 6 изменения коэффициента деления делителю 2, который формирует частоты, кратные частотам вероятных входных сигналов, и подает их на формирователь 3 сигналов коммутации, Формирователь 3 осуществляет перестройку полосового фильтра А в полосе частот. Решающий блок 9 предназначен для сравнения частот входного сигнапа с выхода порогового блока 8 и сигналов коммутации с формирователя 3. Устройство формирует на своем выходе управляющий сигнал только в том случае, если за период ожидаемого входного сигнала длительностью То на него поступает с выхода порогового блока 8 не более одного перепада напряжения (фронта). В качестве решающего блока 9 может быть использован двоичный счетчик, счетный вход которого подключен к выходу порогового блока 8, а вход сброса - к выходу формирователя 3. Узел 10 фиксации приема предназначен для формирования логического сигнала, поступающего на выход устройства и счетчик 5 состояний при наличии на его входах разрешающего сигнала с решающего блока 9 и тактовых сигналов (фронтов) с выхода порогового блока Л . При поступлении на вход устройства низкочастотного сигнала, не совпадающего по частоте с ожидаемым, этот сигнал усиливается усилителем-ограничителем 7, и пороговый блок 8 формирует из него импульсную последовательность, поступающую на решающий блок 9. Решающий блок 9 при частоте входного сигнала до 2 Fo формирует разрешающий сигнал на блок 10 фиксации приема. Однако блок 10 фиксации приема сигнал о приеме не формирует, так как на его вход не поступает сигнал с последовательно соединенных полосового фильтра 4 и порогового блока 11 по той причине, что частота низкочастотного сигнала на входе устройства и частота ожидаемого сигнала не совпадают. Делитель 2 частоты по истечении интервала времени анализа входной частоты переводит счетчик 5 состояний во второе положение (соответствующее коду второй частоты). При этом изменяется коэффициент'деления делителя 2 частоты через блок 6 изменения коэффициента деления. Устройство готово к приему второй предполагаемой частоты, заданной формирователем 3 сигналов коммутации При несовпадении этих частот счетчик 5 состояний переводится в третье состояние и т.д , пока не будет принят сигнал ожидаемой частоты. Для минимизации времени опроса частот счетчик 5 состояний должен иметь количество состояний, равное количеству принимаемых сигналов. При совпадении частоты входного сигнала и частоты настройки полосового филь 1617667 тра 4 на выходе последнего формируется Формула изобретения сигнал соответствующей частоты который УСТРОЙСТВО ДЛЯ приема многочастотных через пороговый блок 11 поступает на таксигна ІОВ, содержащее последовательно сотовый вход узла 10 фиксации приема единенные тактовый генератор делитель с С задержкой на один (или более) период 5 переменным коэффициентом деления счет чик состояний и блок изменения коэффици входной частоты ча выходе узла 10 фикса ента деления, выход которого подключен к ции приема формируется логический сигнал второму входу делителя с переменным коо наличии соответствующего сигнала тоэффициентом деления, второй выход котональной частоты, поступающий на выход устройства для регистрации и блокирующий 10 рого через формирователь с и г н а л о в коммутации подключен к первому входу поизменение состояния счетчика 5 состояний лосового фильтра с коммутируемыми конЗадержка на один период входной частоты денсаторами, о т л и ч а ю щ е е с я тем что, (или более определенного времени наприс целью повышения помехоустойчивости мер максимального периода из всех ожидаемых тональных сигналов) необходима для 15 путем исключения срабатывания от гармоник принимаемых Чсістот, введены первый исключения срабатывания при поступлении пороговый блок и последовательно соедина вход устройства сигнала большей частоненные усилитель-ограничитель, второй поты, чем ожидаемая (например, гармоники), роговый блок, решающий блок и блок так как при этом решающий блок 9 еще не выработал управляющий сигнал 20 фиксации приема, выход которого подключен к второму входу счетчика состояний и является выходом устройства для приема Такое построение устройства позволяет многочастотных сигналов, входом которого исключить возможность приема тональных является вход усилителя-ограничителя, высигналов кратных частот (гармоник) ход которого подключен к второму входу 25 полосового фильтра с коммутируемыми конФормирователь 3 может быть реализоденсаторами, выход которого через первый ван в виде последовательно соединенных пороговый блок подключен к зторому входу двоичного счетчика 12 и мультиплексора 13 блока фиксации приема, а второй выход Сигнал сброса двоичного счетчика 12 и упформирователя сигналов коммутации подравления решающим блоком 9 вырабатыва- 30 ключен к второму входу решающего блока ется посредством элементов И-НЕ 14, 15 блоку 3 Фиг I Редактор А Маковская Составитель Г Корсаков Техред М Моргентал Корректор Л Пилипенко Заказ 4130 Тираж 524 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35 Раушская наб 4/5 Производственно-издательский комбинат "Патент", г Ужгород ул Гагарина 101
