Спосіб здобування пікової потужності енергоблоку

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 5017

Опубліковано: 28.12.1994

Автори: Федорченко Георгій Степанович, Харабаджи Валентин Михайлович, Трушін Сергій Григорович, Д'яков Анатолій Федорович, Мадоян Ашот Арменович, Рокачьов Генадій Іванович, Гречаний Олександр Микитович, Калмиков Генадій Іванович

Завантажити PDF файл.

Формула / Реферат

1. Способ получения пиковой мощности энергоблока путем подачи пара из отбора главной турбины в приводную турбину питательного насоса, повышения давления на выхлопе и открытия паровпускного органа последней и отвода пара из выхлопа приводной турбины в трубопровод отбора пара главной турбины и в подогреватели собственных нужд, отличающийся тем, что, с целью повышения экономичности при достижении полного открытия паровпускного органа приводной турбины, повышение давления на ее выхлопе производят одновременно с уменьшением перепада давления на клапане питания котла, поддерживая неизменным расход питательной воды.

2. Способ по п. 1, отличающийся тем, что пар из выхлопа приводной турбины отводят в предыдущий трубопровод отбора пара главной турбины.

3. Способ по п. 1, отличающийся тем, что, с целью увеличения пиковой мощности, отключают подачу пара из отбора главной турбины в приводную турбину и подключают последнюю к постороннему источнику пара.

Текст

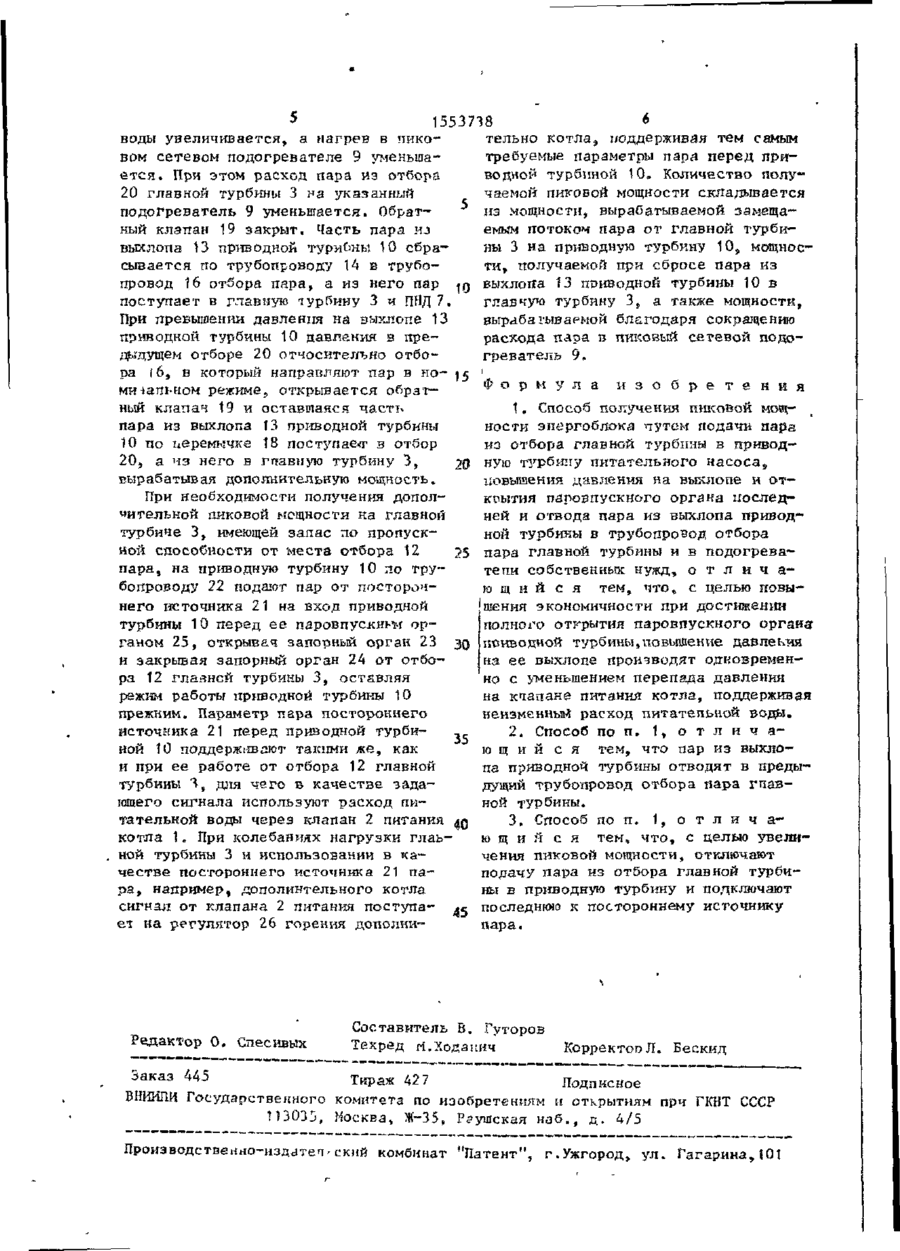

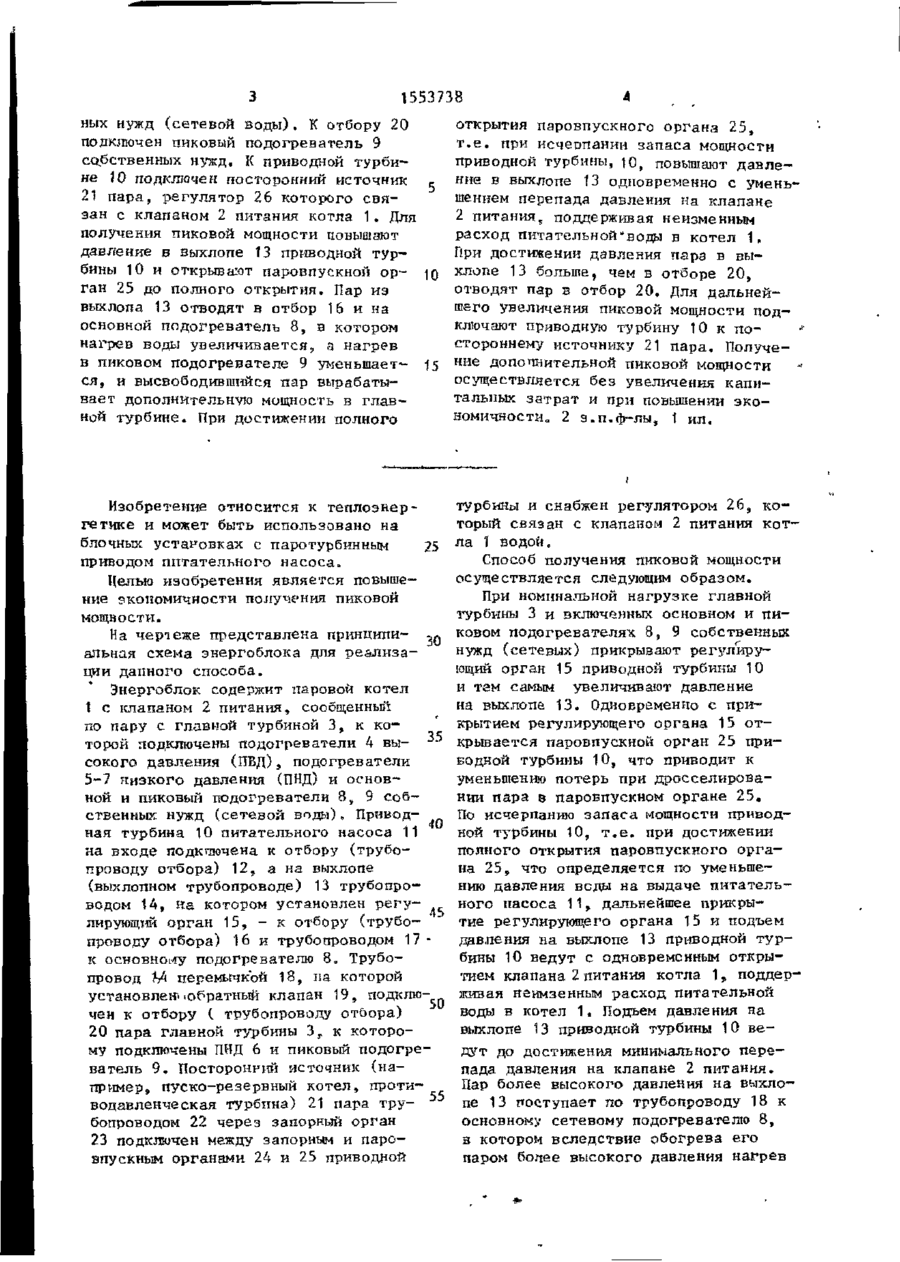

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСНИХ РЕСПУБЛИН (51)5 F 01 К 7/34 ГОСУДАРСТВЕННЫЙ ПО ИЗОБРЕТЕНИЯМ И ПРИ ГКНТ СССР Z&-A t*P i s » 1 (21) 4448208/24-06 " [ (22) 27.06.88 (46) 30.03.90. Екш. № 12 (71) Ю н й филиал Всесоюзного тепложы технического научно-исследовательского института им. Ф.Э. Дзержинского (72) А.А. Мадоян, А.Ф. Дьяков, В.М. Харабаднш, С.Г. Трушин, Г»С. Федорче нко, Г * И. Калмыков, А.Н. Гречаный и Г.И. Рока^тев (53) 621.165(088.8) (56) Авторское свидетельство СССР № 1307060, кл. F 01 К 7/34, 1985. • 2 (54) СПОСОБ ПОЛУЧЕНИЯ ПИКОВОЙ М Щ О О НС ТИ ЭНЕРГОБЛОКА (57) Изобретение ртнесится к тетгпоэнергетике, может быть использовано на энергоблоках с паротурбинным приводом питательного насоса и п о з в о л я ет повысить экономичность получения пиковой мощности. Приводная турбина ]0 питательного насоса 11 на входе через паровпускной орган 25 подключена к отбору 12, а на выхлопе 13 ~ к отборам 16 и 20 главной турбины 3 и основному подогревателю 8 собствен с 1553738 ных нужд (сетевой воды). К отбору 20 открытия паровпускного органа 25, подключен пиковый подогреватель 9 т . е . при исчерпании запаса мощности собственных нужд. К приводной турбиприводной турбины, 10, повышают давлене Ї0 подключен посторонний источник _ ниє в выхлопе \3 одновременно с умень21 пара, регулятор 26 которого свяшением перепада давления на клапане зан с клапаном 2 питания котла 1. Для 2 питания, поддерживая неизменным получения пиковой мощности повышают расход питательной"воды в котел 1, давление в выхлопе 13 приводной турПри достижении давления пара в выбины 10 и открывают паровпускной ор- 1 клопе 13 больше, чем в отборе 20, Q ган 25 до полного открытия. Пар из отводят пар в отбор 20. Для дальнейвыхлопа 13 отводят в отбор 16 и на шего увеличения пиковой мощности подосновной подогреватель 8, в котором ключают приводную турбину 10 к понагрев воды увеличивается, а нагрев стороннему источнику 21 пара. Получев пиковом подогревателе 9 ут

Дивитися

Додаткова інформація

Назва патенту англійською

Method to obtain peak power of power unit

Автори англійською

Madoian Ashot Armenovych, Diakov Anatolii Fedorovych, Kharabadzhi Valentyn Mykhailovych, Trushyn Serhii Hryhorovych, Fedorchenko Heorhii Stepanovych, Kalmykov Hennadii Ivanovych, Hrechanyi Oleksandr Mykytovych, Rokachiov Hennadii Ivanovych

Назва патенту російською

Способ получения пиковой мощности энергоблока

Автори російською

Мадоян Ашот Арменович, Дьяков Анатолий Федорович, Харабаджи Валентин Михайлович, Трушин Сергей Григорьевич, Федорченко Георгий Степанович, Калмыков Геннадий Иванович, Гречаный Александр Никитович, Рокачев Геннадий Иванович
