Обладнання для виготовлення муфти для зварювання труб з термопластів

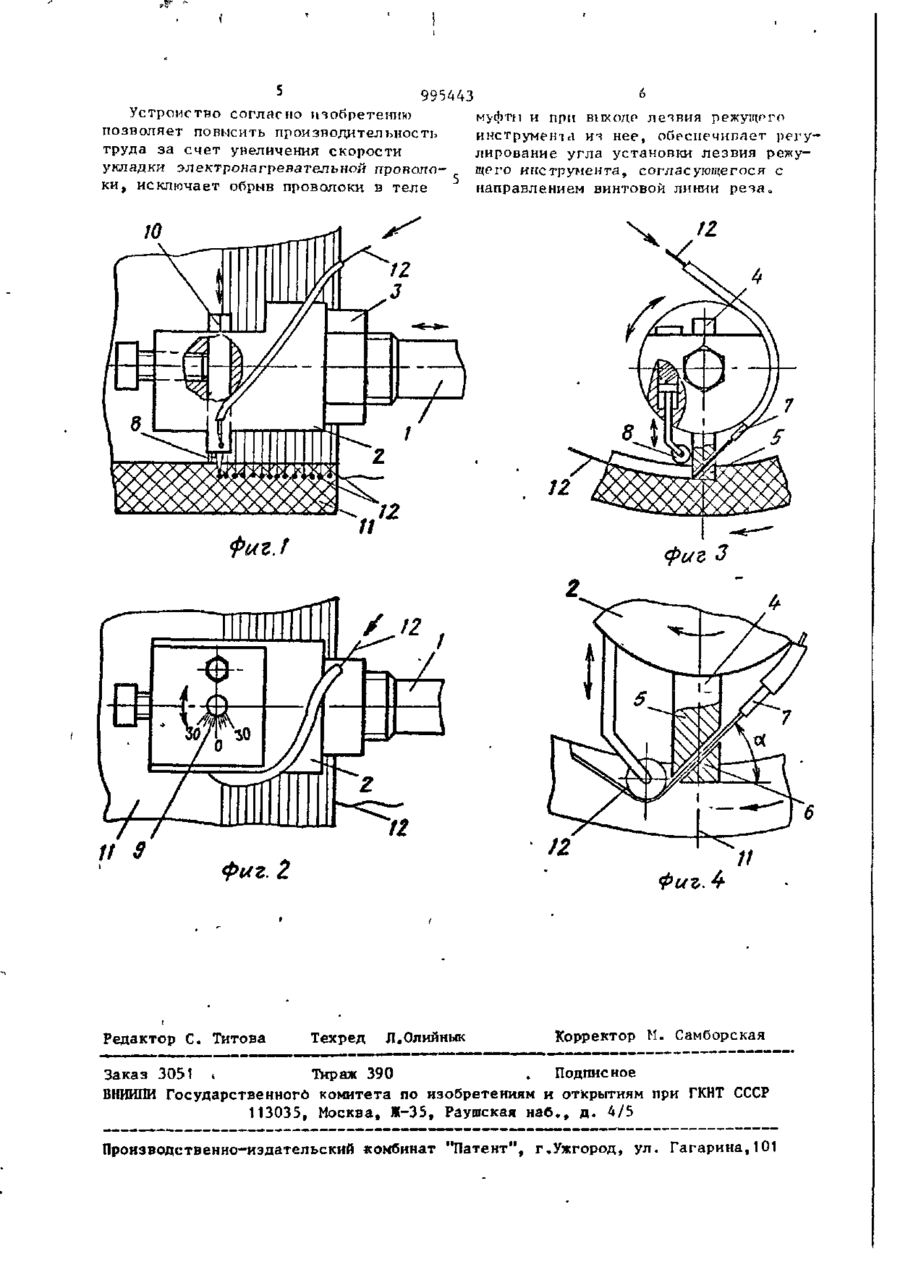

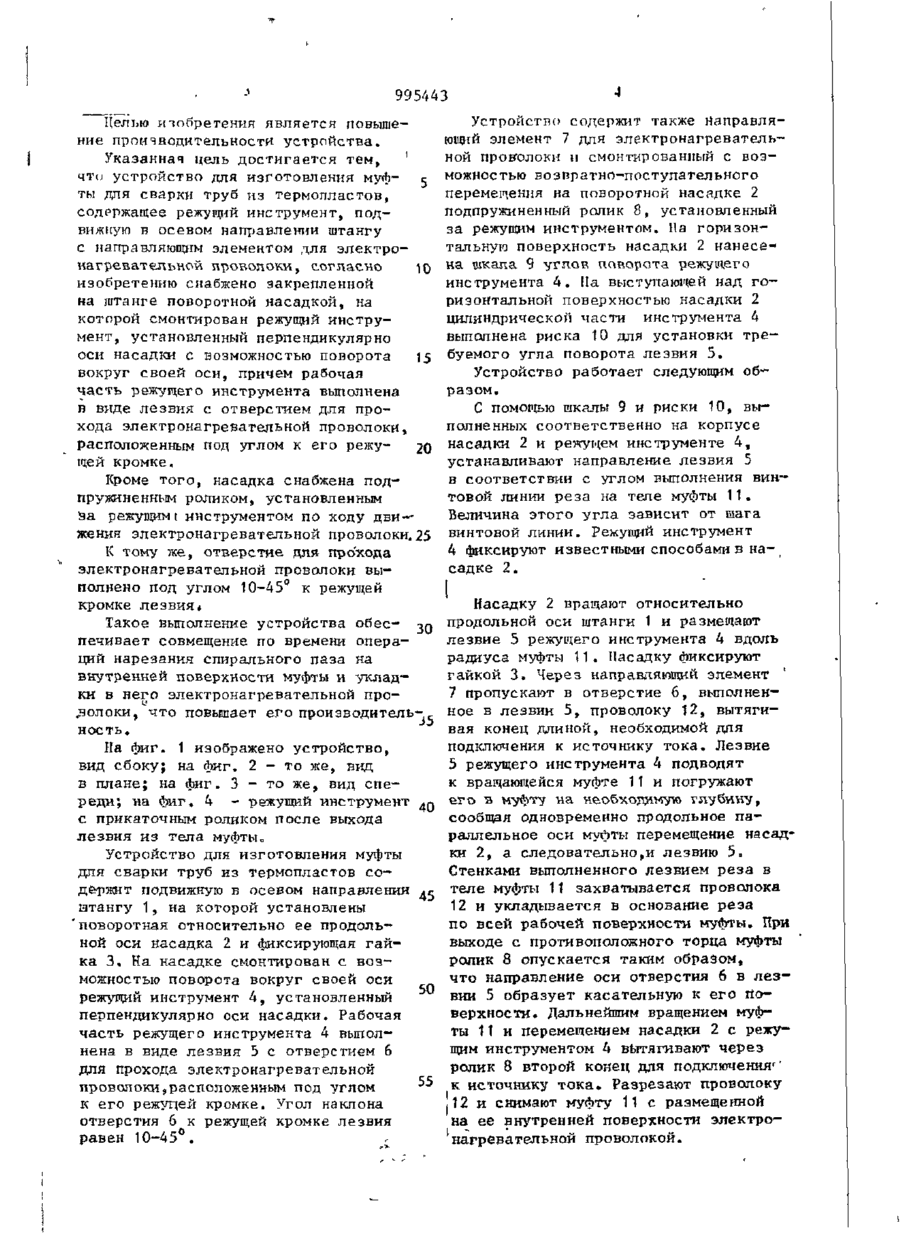

союз СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН В 29 С 65/30, В 29 П 12/00 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ ССОР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЄТЄЛЬСТВУ (21) 3226176/05 (22) 2 4 . 1 2 . 8 0 (46) 15.07.91. ' • • Бюл. № 26 (71) Киевский филиал Всесоюзного научно-исследовательского института по монтажным и специальным строительным работам '(72) Е.Ш.-М.Гисер, В.И.Обвинцев и В.X.Бондарь •*(53) 6 7 8 . 0 5 9 . 4 ( 0 8 8 . 8 ) (56) Патент Швейцарии 536706, кл. Б 29 D 23/12, опублик. 1973. Патент Швейцарии 544906, кл. F *16 L 47/02, 1974. j ч -(54)(57) 1. УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ МУФТН ДЛЯ СВАРКИ ТРУБ ИЗ ТЕРМОПЛАСТОВ, содержащее режущий инструмент, подвижную в осевом направлении штангу . с направляющим элементом для электронагревательной п р о в о л о к и , о т л и ч а ю щ е е с я тем» что, с целью повыше" ния производительности, устройство снабжено закрепленной на штанге п о воротной насадкой, на которой смонтирован режущий инструмент, установленный перпендикулярно оси насадки с возможностью поворота вокруг своей оси, причем рабочая часть режущего инструмента выполнена в виде лезвия с отверстием для прохода электронагревательной проволоки, расположенным лод углом к его режущей кромке. 2. Устройство по п. 1, о т л и ч а ю щ е е с я тем, что насадка снабжена подпружиненным роликом, у с тановленным за режущим инструментом по ходу движения электронагревательной проволоки. 3, Устройство по п . 1,о т л и ч а ю щ е е с я тем, что отверстие для прохода электронагревательной проволоки выполнено под углом 10-15 к режущей кромке л е з в и я . I Изобретение относится к устройствам для изготовления муфты из т е р мопластов, применяемой для сварки труб из термопластичных материалов. Известно устройство для изготовления муфты из термопластов, с о д е р жащее сердечник, выполненный из двух ч а с т е й , на котором закреплена н а г р е вательная обмотка, и механизм крепления обмотки на сердечнике, Недостаток устройства заключается в высокой трудоемкости и з г о т о в л е ния муфты. ' Наиболее близким по технической сущности и достигаемому результату к изобретению является устройство для изготовления муфты для сварки труб из термопластов, содержащее режущий инструмент, подвижную в о с е вом направлении штангу с направляющим Элементом для электронагревательной проволоки. Недостатком устройства является его невысокая производительность, так как оно не обеспечивает одновременно с нарезанием спирального паза на внутренней поверхности муфты укладку в паз электронагревательной проволоки, на что требуются дополнительные з ат fJPfr'uf *'Цр&мвни. 995443 Целью иіобрегения является повышение производительности устройства. Указанная цель достигается тем, ' чти устройство для изготовления муф- с ты для сварки труб из термопластов, содержащее режущий инструмент, подвижную в осевом направлении штангу с направляющим элементом для электро10 нагревательной проволоки, согласно изобретению снабжено закрепленной на штанге поворотной насадкой, на которой смонтирован режущий инструмент, установленный перпендикулярно оси насадки с возможностью поворота )5 вокруг своей оси, причем рабочая часть режущего инструмента выполнена в виде лезвия с отверстием для прохода электронагревательной проволоки, расположенным под углом к его режу20 щей кромке. Кроме того, насадка снабжена подпружиненным роликом, установленным за режущим і инструментом по ходу д в и жения электронагревательной проволоки. 25 К тому же у отверстие для прохода электронагревательной проволоки выполнено под углом 10-45° к режущей кромке лезвия* Такое выполнение устройства обес- 30 печивает совмещение по времени операций нарезания спирального паза на внутренней поверхности муфты и укладки в него электронагревательной проволоки, что повышает его производительJ5 ность. На фиг. 1 изображено устройство, вид сбоку; на фиг. 2 - то же, вид в плане; на фиг. 3 - то же, вид спер е д и ; на фиг. 4 - режущий инструмент с прикаточным роликом после выхода л е з в и я из тела муфты„ Устройство для изготовления муфты для сварки труб из термопластов с о держит подвижную в осевом направлении 45 итангу 1, на которой установлены 'поворотная относительно ее продольной оси насадка 2 и фиксирующая г а й ка 3 , На насадке смонтирован с в о з можностью поворота вокруг своей оси 50 режуїций инструмент 4, установленный перпендикулярно оси насадки. Рабочая часть режущего инструмента 4 выполнена в виде лезвия 5 с отверстием 6 для прохода электронагревательной 55 проволоки ..расположенным под углом к его режуцей кромке. Угол наклона отверстия 6 к режущей кромке лезвия равен 10-45°. Устройство содержит также направляющий элемент 7 для электронагревательной проволоки и смонтированный с воэможностью возвратно-поступательного перемещения на поворотной насадке 2 подпружиненный ролик 8, установленный за режущим инструментом. На горизонтальную поверхность насадки 2 нанесена шкала 9 углов поворота режущего инструмента 4. Па выступающей над горизонтальной поверхностью насадки 2 цилиндрической части инструмента 4 выполнена риска 10 для установки требуемого угла поворота лезвия 5. Устройство работает следующим образом. С помощью шкалы 9 и риски 10, выполненных соответственно на корпусе насадки 2 и режущем инструменте 4, устанавливают направление лезвия 5 в соответствии с углом выполнения винтовой линии реза на теле муфты 11. Величина этого угла зависит от шага винтовой линии. Режущий инструмент 4 фиксируют известными способами в насадке 2. Насадку 2 вращают относительно продольной оси штанги 1 и размещают лезвие 5 режущего инструмента 4 вдоль радиуса муфты 11. Насадку фиксируют гайкой 3, Через направляющий элемент 7 пропускают в отверстие 6, выполненное в лезвии 5, проволоку 12, вытягивая конец длиной, необходимой для подключения к источнику тока. Лезвие 5 режущего инструмента 4 подводят к вращающейся муфте 11 и погружают его в муфту на необходимую глубину, сообщая одновременно продольное параллельное оси муфты перемещение насадки 2, а следовательно,и лезвию 5. Стенками выполненного лезвием реза в теле муфты 11 захватывается проволока 12 и укладывается в основание реза по всей рабочей поверхности муфты. При выходе с противоположного торца муфты ролик 8 опускается таким образом» что направление оси отверстия 6 в лезвии 5 образует касательную к его поверхности. Дальнейшим вращением муфты 1 1 и перемещением насадки 2 с режущим инструментом 4 вытягивают через ролик 8 второй конец для подключения1"' к источнику тока» Разрезают проволоку ,12 и снимают муфту 11 с размещенной на ее внутренней поверхности электро'нагревательной проволокой. 5 995443 6 Устройство согласно изобретению муфті і и при вікоде лезвия режущгго позволяет повысить производительность инструмента из нее, обеспечивает регутруда за счет увеличения скорости лированне угла установки лезвия режуукладки электронагревательной гтроволощего инструмента, согласующегося с ки, исключает обрыв проволоки в теле направлением винтовой линии реза и фиг.! фиг 3 Фиг. 2 Редактор С. Титова Фиг. Техред Л.Олийнык Корректор М. Самборская Заказ 3051 і Тираж 390 . Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
