Електронасіннєочисна гірка

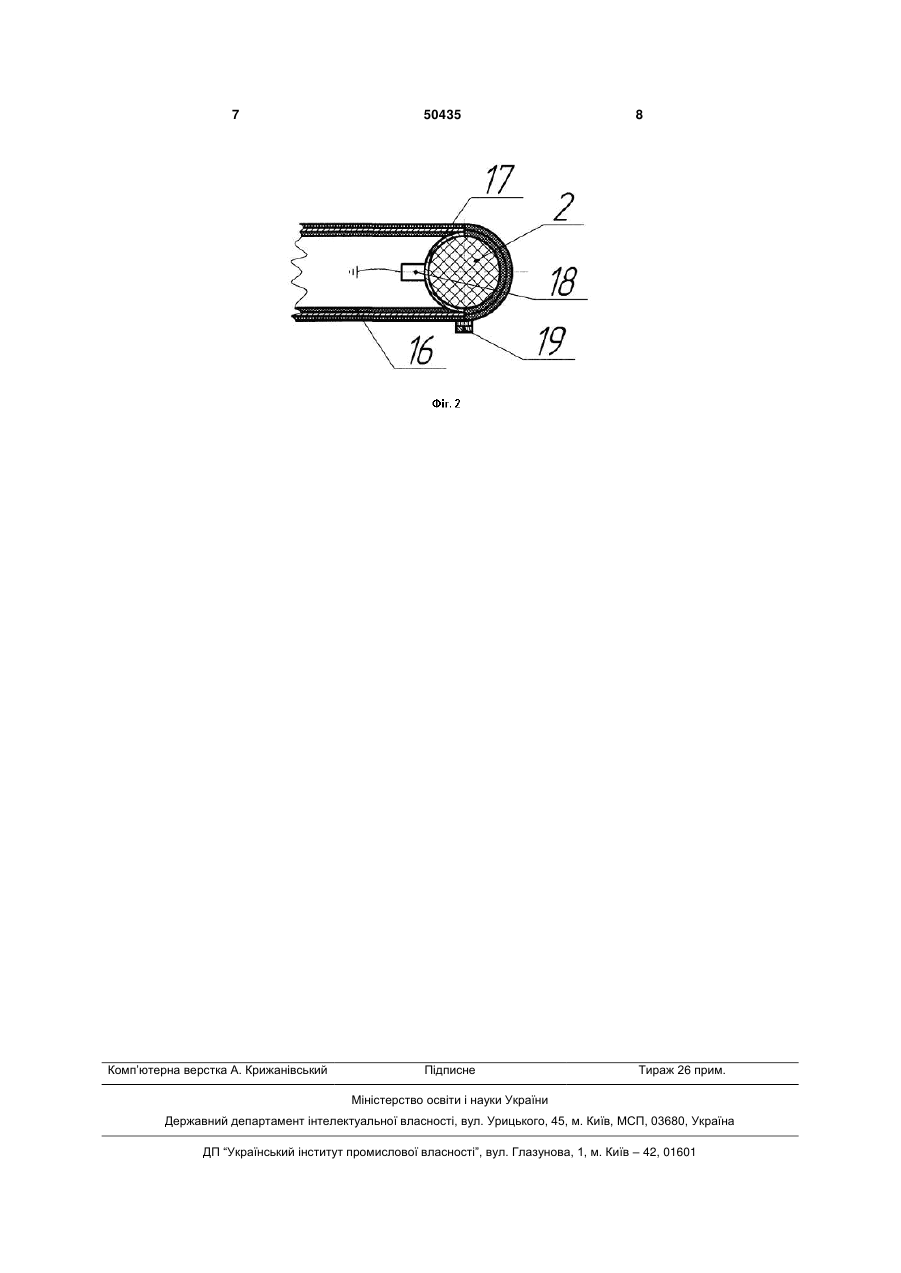

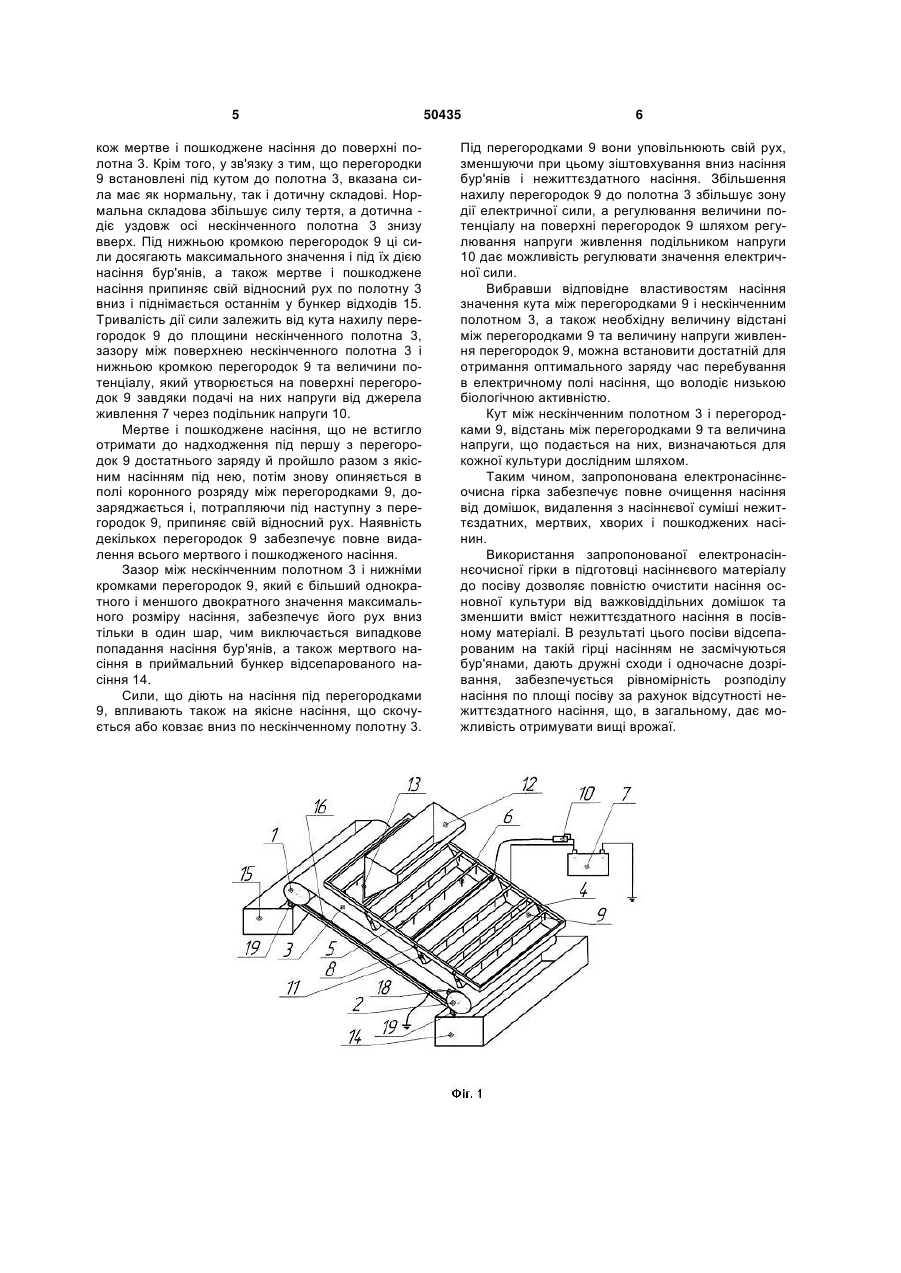

1. Електронасіннєочисна гірка, яка містить ведучий і ведений валики, розміщені паралельно один до одного під кутом до горизонту, натягнуте на них нескінченне полотно, встановлений над полотном і під'єднаний до джерела живлення коронуючий електрод, виготовлений у вигляді металевої рамки, на якій встановлено ряд стержнів з голками, перегородки, прикріплені до рамки за допомогою болтів під кутом до напрямку руху по 3 ведений валики, розміщені паралельно один до одного під кутом до горизонту, натягнуте на них нескінченне полотно, встановлений над полотном і під'єднаний до джерела живлення коронуючий електрод, виготовлений у вигляді металевої рамки, на якій встановлено ряд стержнів з голками, перегородки, прикріплені до рамки за допомогою болтів під кутом до напрямку руху полотна з можливістю їх повороту на болтах, живильний бункер з заслінкою, бункер відсепарованого насіння та бункер відходів, згідно з корисною моделлю, полотно виготовлене з електропровідного матеріалу, покрите діелектриком і є одночасно заземленим (осаджувальним) електродом, а перегородки виготовлені з електропровідного матеріалу, покриті діелектриком і під'єднані до джерела живлення через подільник наруги. Поставлене завдання вирішується також тим, що нескінченне полотно електронасіннєочисної гірки своєю електропровідною частиною через паз на поверхні полотна, металеве кільце на одному з двох валиків та графітну щітку з'єднане з заземленням. Вирішення поставленої задачі також забезпечується тим, що для зняття з поверхні полотна прилиплих насінин під його нижньої віткою встановлені очисні щітки. Регулювання потенціалу між голками коронуючого електроду і перегородками дає можливість змінювати величину об'ємного заряду в робочій зоні електросепарування в напрямку руху насінин. Під дією градієнту зміни електричного заряду насінини отримують відмінні електричні заряди. Живі, добре виповнені, якісні насінини культурної рослини, які рухаються вниз по верхній частині стрічки проти напрямку її руху, мають більшу сталу заряджання і розряджання, яка залежить від біологічного стану та біологічної будови насінин. Різниця в швидкості руху залежить від заряду, який сприймає насіння в процесі руху в робочій зоні гірки. За рахунок вилучення заземленого електрода під верхньою віткою нескінченного полотна електронасіннєочисної гірки досягається зниження енергозатрат на його привід. Заявлена корисна модель ілюструється кресленнями, де на Фіг.1 показана принципова схема електронасіннєочисної гірки; на Фіг.2 - вузол заземлення полотна електронасіннєочисної гірки. Електронасіннєочисна гірка містить (Фіг.1) ведучий 1 і ведений 2 валики, встановлені паралельно один до одного під кутом до горизонту, на які натягнуте нескінченне полотно З, виконане з електропровідного матеріалу і покрите діелектриком. Над верхньою віткою полотна 3 встановлений короную-чий електрод, виготовлений у вигляді металевої рамки 4, на якій встановлено ряд стержнів 5 з прикріпленими до них голками 6. Коронуючий електрод під'єднаний до джерела живлення 7. До рамки 4 за допомогою болтів 8 прикріплені під кутом до напрямку руху полотна 3 перегородки 9, виготовлені з електропровідного матеріалу і покриті діелектриком. Перегородки 9 через подільник напруги 10 також під'єднані до джерела живлення 7. В бокових кромках перегородок 9 виконані отвори 11 для регулювання зазору між поверхнею по 50435 4 лотна 3 і нижніми кромками перегородок 9. Над коронуючим електродом встановлений живильний бункер 12 з заслінкою 13. В нижній частині полотна 3 встановлений приймальний бункер відсепарованого насіння 14, а в верхній частині - бункер відходів 15. Полотно 3 (Фіг.2) своєю електропровідною частиною через паз 16, металеве кільце 17 та графітну щітку 18 з'єднане з заземленням. Також під нижньою віткою полотна 3 встановлені очисні щітки 19 для зняття з поверхні полотна 3 прилиплих насінин. Електронасіннєочисна гірка працює таким чином. Встановлюють і фіксують кут нахилу нескінченного полотна 3 до горизонту, встановлюють зазор між нижніми кромками перегородок 9 і полотном 3, більший максимального значення розмірів насіння, але менший двократного цього значення, встановлюють кут нахилу перегородок 9 до нескінченного полотна 3 залежно від властивостей насіння. Якщо властивості насіння (діелектрична проникність, електропровідність, щільність і ін.) невідомі, то перед початком сепарування перегородки 9 встановлюють вертикально, а потім, в процесі сепарування, регулюють величину кута нахилу перегородок до нескінченного полотна 3, повертаючи перегородки 9 навколо осі болтів 8. При цьому перегородки 9 встановлюють на відстані одна від одної, більшій зони екранування ними поля коронного розряду, тобто між перегородками 9 завжди має бути один або декілька стержнів 5 з голками 6, не перекритих цими перегородками. Після установки перегородок 9 в потрібному положенні в живильний бункер 12 засипають початкову насіннєву суміш, включають привід ведучого валика 1 (привід не показаний), подають на коронуючий електрод та перегородки 9 високу напругу від джерела 7 і відкривають заслінку 13 живильного бункера 12. Насіння з живильного бункера 12 в процесі падіння проходить повз стержні 5 коронуючого електрода поблизу голок 6 і потрапляє на поверхню нескінченного полотна 3, яке рухається знизу вгору. При цьому, під впливом поля коронного розряду, кожна насінина, залежно від її властивостей, отримує електричний заряд певної величини. Насіння бур'янів, мертве і пошкоджене насіння отримує більший питомий заряд (заряд, що припадає на одиницю маси насінини), в порівнянні з біологічно повноцінним насінням культури. Досягнувши поверхні нескінченного полотна 3, дрібні домішки і частина бур'янів під дією сили електричного поля і сили тертя утримуються на полотні З і виносяться ним в бункер відходів 15. Основна маса насіння, що включає крупне насіння бур'янів, а також мертве і пошкоджене насіння культури, що не встигли отримати свій максимальний заряд, починають рух вниз по полотну 3. Потрапивши під першу з перегородок 9, це насіння піддається дії відштовхуючої від цієї перегородки сили. Вказана сила виникає внаслідок появи на найбільш близькій до полотна 3 поверхні перегородки 9 заряду, співпадаючого по знаку із зарядом насіння. Ця сила притискує насіння бур'янів, а та 5 кож мертве і пошкоджене насіння до поверхні полотна 3. Крім того, у зв'язку з тим, що перегородки 9 встановлені під кутом до полотна 3, вказана сила має як нормальну, так і дотичну складові. Нормальна складова збільшує силу тертя, а дотична діє уздовж осі нескінченного полотна 3 знизу вверх. Під нижньою кромкою перегородок 9 ці сили досягають максимального значення і під їх дією насіння бур'янів, а також мертве і пошкоджене насіння припиняє свій відносний рух по полотну 3 вниз і піднімається останнім у бункер відходів 15. Тривалість дії сили залежить від кута нахилу перегородок 9 до площини нескінченного полотна 3, зазору між поверхнею нескінченного полотна 3 і нижньою кромкою перегородок 9 та величини потенціалу, який утворюється на поверхні перегородок 9 завдяки подачі на них напруги від джерела живлення 7 через подільник напруги 10. Мертве і пошкоджене насіння, що не встигло отримати до надходження під першу з перегородок 9 достатнього заряду й пройшло разом з якісним насінням під нею, потім знову опиняється в полі коронного розряду між перегородками 9, дозаряджається і, потрапляючи під наступну з перегородок 9, припиняє свій відносний рух. Наявність декількох перегородок 9 забезпечує повне видалення всього мертвого і пошкодженого насіння. Зазор між нескінченним полотном 3 і нижніми кромками перегородок 9, який є більший однократного і меншого двократного значення максимального розміру насіння, забезпечує його рух вниз тільки в один шар, чим виключається випадкове попадання насіння бур'янів, а також мертвого насіння в приймальний бункер відсепарованого насіння 14. Сили, що діють на насіння під перегородками 9, впливають також на якісне насіння, що скочується або ковзає вниз по нескінченному полотну 3. 50435 6 Під перегородками 9 вони уповільнюють свій рух, зменшуючи при цьому зіштовхування вниз насіння бур'янів і нежиттєздатного насіння. Збільшення нахилу перегородок 9 до полотна 3 збільшує зону дії електричної сили, а регулювання величини потенціалу на поверхні перегородок 9 шляхом регулювання напруги живлення подільником напруги 10 дає можливість регулювати значення електричної сили. Вибравши відповідне властивостям насіння значення кута між перегородками 9 і нескінченним полотном 3, а також необхідну величину відстані між перегородками 9 та величину напруги живлення перегородок 9, можна встановити достатній для отримання оптимального заряду час перебування в електричному полі насіння, що володіє низькою біологічною активністю. Кут між нескінченним полотном 3 і перегородками 9, відстань між перегородками 9 та величина напруги, що подається на них, визначаються для кожної культури дослідним шляхом. Таким чином, запропонована електронасіннєочисна гірка забезпечує повне очищення насіння від домішок, видалення з насіннєвої суміші нежиттєздатних, мертвих, хворих і пошкоджених насінин. Використання запропонованої електронасіннєочисної гірки в підготовці насіннєвого матеріалу до посіву дозволяє повністю очистити насіння основної культури від важковіддільних домішок та зменшити вміст нежиттєздатного насіння в посівному матеріалі. В результаті цього посіви відсепарованим на такій гірці насінням не засмічуються бур'янами, дають дружні сходи і одночасне дозрівання, забезпечується рівномірність розподілу насіння по площі посіву за рахунок відсутності нежиттєздатного насіння, що, в загальному, дає можливість отримувати вищі врожаї. 7 Комп’ютерна верстка А. Крижанівський 50435 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
