Пристрій для дренування гнійних ран щелепно-лицьової локалізації

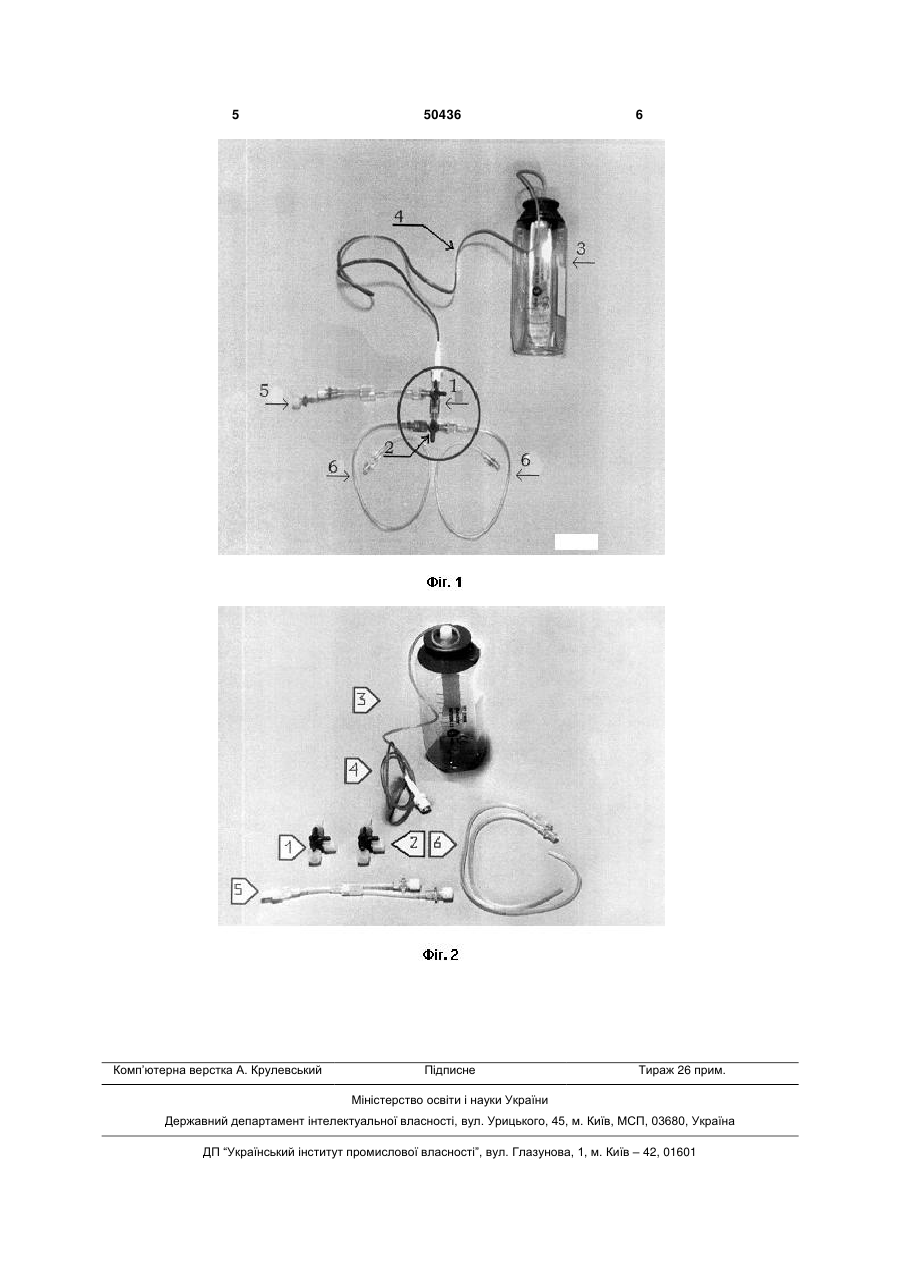

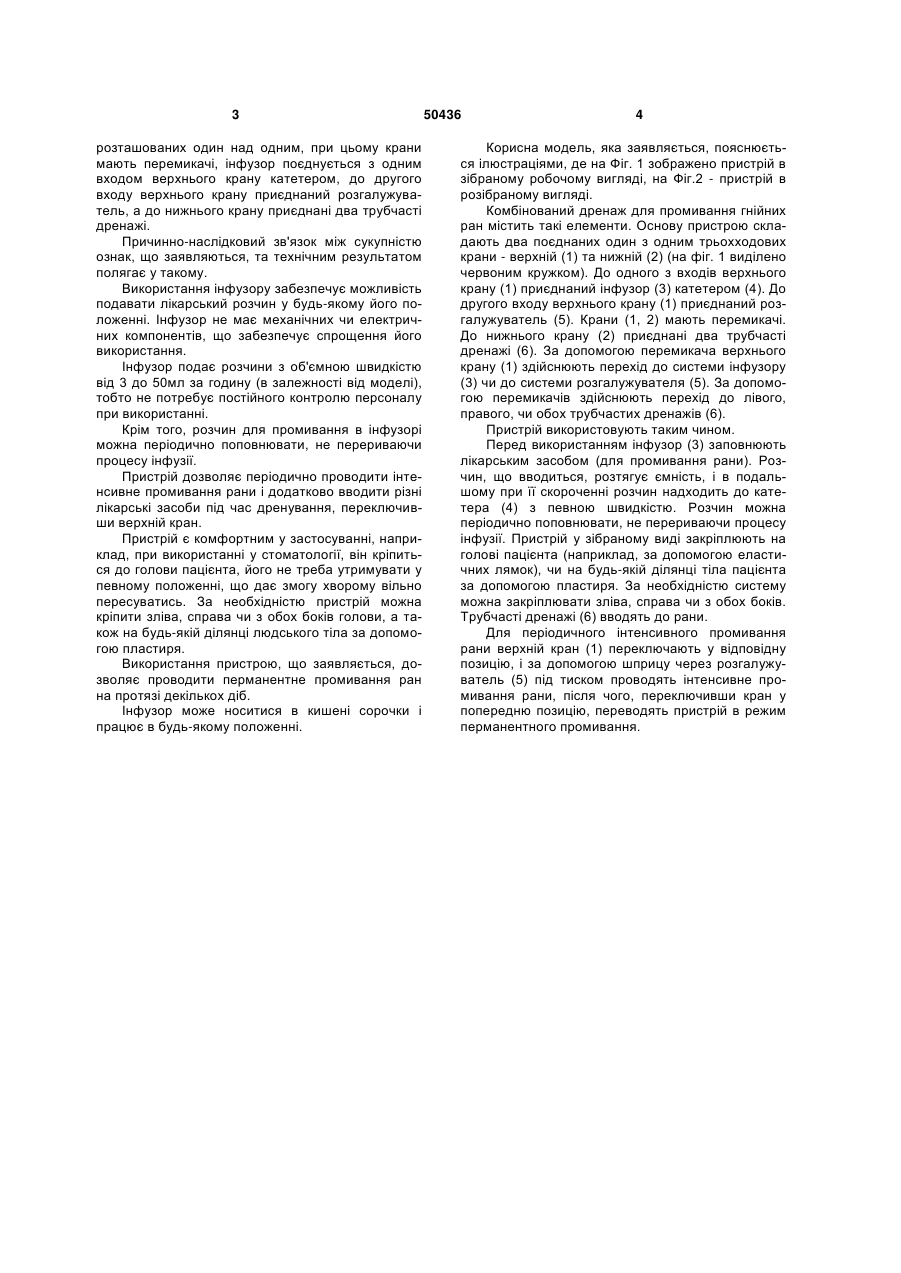

Комбінований дренаж для промивання гнійних ран, що складається із ємності для лікарського засобу та дренажних трубок, який відрізняється тим, що ємністю є еластичний інфузор, пристрій додатково містить два поєднані один з одним триходові крани, розташовані один над одним, при цьому крани мають перемикачі, інфузор поєднується з одним входом верхнього крана катетером, до другого входу верхнього крана приєднаний розгалужувач, а до нижнього крана приєднані два трубчасті дренажі. (19) (21) u200912661 (22) 07.12.2009 (24) 10.06.2010 (46) 10.06.2010, Бюл.№ 11, 2010 р. (72) МАЛЕВИЧ ОЛЕГ ЄВГЕНОВИЧ, ГРЕБЕНЧЕНКО ОЛЬГА ІВАНІВНА, ШАРИПОВ МАКСИМ ВОЛОДИМИРОВИЧ, ІДАШКІНА НАТАЛЯ ГЕОРГІЇВНА (73) МАЛЕВИЧ ОЛЕГ ЄВГЕНОВИЧ, ГРЕБЕНЧЕНКО ОЛЬГА ІВАНІВНА, ШАРИПОВ МАКСИМ ВОЛОДИМИРОВИЧ, ІДАШКІНА НАТАЛЯ ГЕОРГІЇВНА 3 розташованих один над одним, при цьому крани мають перемикачі, інфузор поєднується з одним входом верхнього крану катетером, до другого входу верхнього крану приєднаний розгалужуватель, а до нижнього крану приєднані два трубчасті дренажі. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у такому. Використання інфузору забезпечує можливість подавати лікарський розчин у будь-якому його положенні. Інфузор не має механічних чи електричних компонентів, що забезпечує спрощення його використання. Інфузор подає розчини з об'ємною швидкістю від 3 до 50мл за годину (в залежності від моделі), тобто не потребує постійного контролю персоналу при використанні. Крім того, розчин для промивання в інфузорі можна періодично поповнювати, не перериваючи процесу інфузії. Пристрій дозволяє періодично проводити інтенсивне промивання рани і додатково вводити різні лікарські засоби під час дренування, переключивши верхній кран. Пристрій є комфортним у застосуванні, наприклад, при використанні у стоматології, він кріпиться до голови пацієнта, його не треба утримувати у певному положенні, що дає змогу хворому вільно пересуватись. За необхідністю пристрій можна кріпити зліва, справа чи з обох боків голови, а також на будь-якій ділянці людського тіла за допомогою пластиря. Використання пристрою, що заявляється, дозволяє проводити перманентне промивання ран на протязі декількох діб. Інфузор може носитися в кишені сорочки і працює в будь-якому положенні. 50436 4 Корисна модель, яка заявляється, пояснюється ілюстраціями, де на Фіг. 1 зображено пристрій в зібраному робочому вигляді, на Фіг.2 - пристрій в розібраному вигляді. Комбінований дренаж для промивання гнійних ран містить такі елементи. Основу пристрою складають два поєднаних один з одним трьохходових крани - верхній (1) та нижній (2) (на фіг. 1 виділено червоним кружком). До одного з входів верхнього крану (1) приєднаний інфузор (3) катетером (4). До другого входу верхнього крану (1) приєднаний розгалужуватель (5). Крани (1, 2) мають перемикачі. До нижнього крану (2) приєднані два трубчасті дренажі (6). За допомогою перемикача верхнього крану (1) здійснюють перехід до системи інфузору (3) чи до системи розгалужувателя (5). За допомогою перемикачів здійснюють перехід до лівого, правого, чи обох трубчастих дренажів (6). Пристрій використовують таким чином. Перед використанням інфузор (3) заповнюють лікарським засобом (для промивання рани). Розчин, що вводиться, розтягує ємність, і в подальшому при її скороченні розчин надходить до катетера (4) з певною швидкістю. Розчин можна періодично поповнювати, не перериваючи процесу інфузії. Пристрій у зібраному виді закріплюють на голові пацієнта (наприклад, за допомогою еластичних лямок), чи на будь-якій ділянці тіла пацієнта за допомогою пластиря. За необхідністю систему можна закріплювати зліва, справа чи з обох боків. Трубчасті дренажі (6) вводять до рани. Для періодичного інтенсивного промивання рани верхній кран (1) переключають у відповідну позицію, і за допомогою шприцу через розгалужуватель (5) під тиском проводять інтенсивне промивання рани, після чого, переключивши кран у попередню позицію, переводять пристрій в режим перманентного промивання. 5 Комп’ютерна верстка А. Крулевський 50436 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
