Механічний туманогенератор

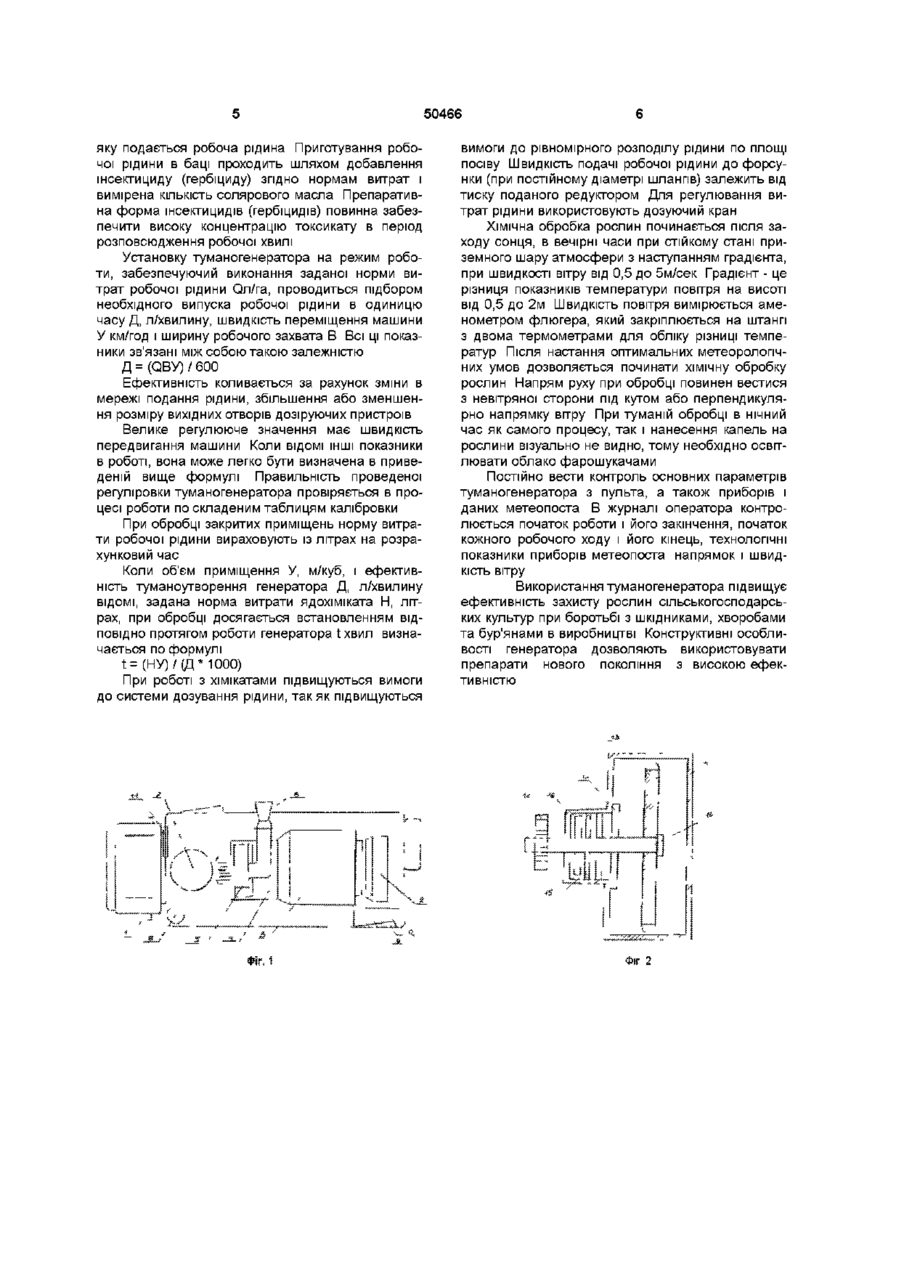

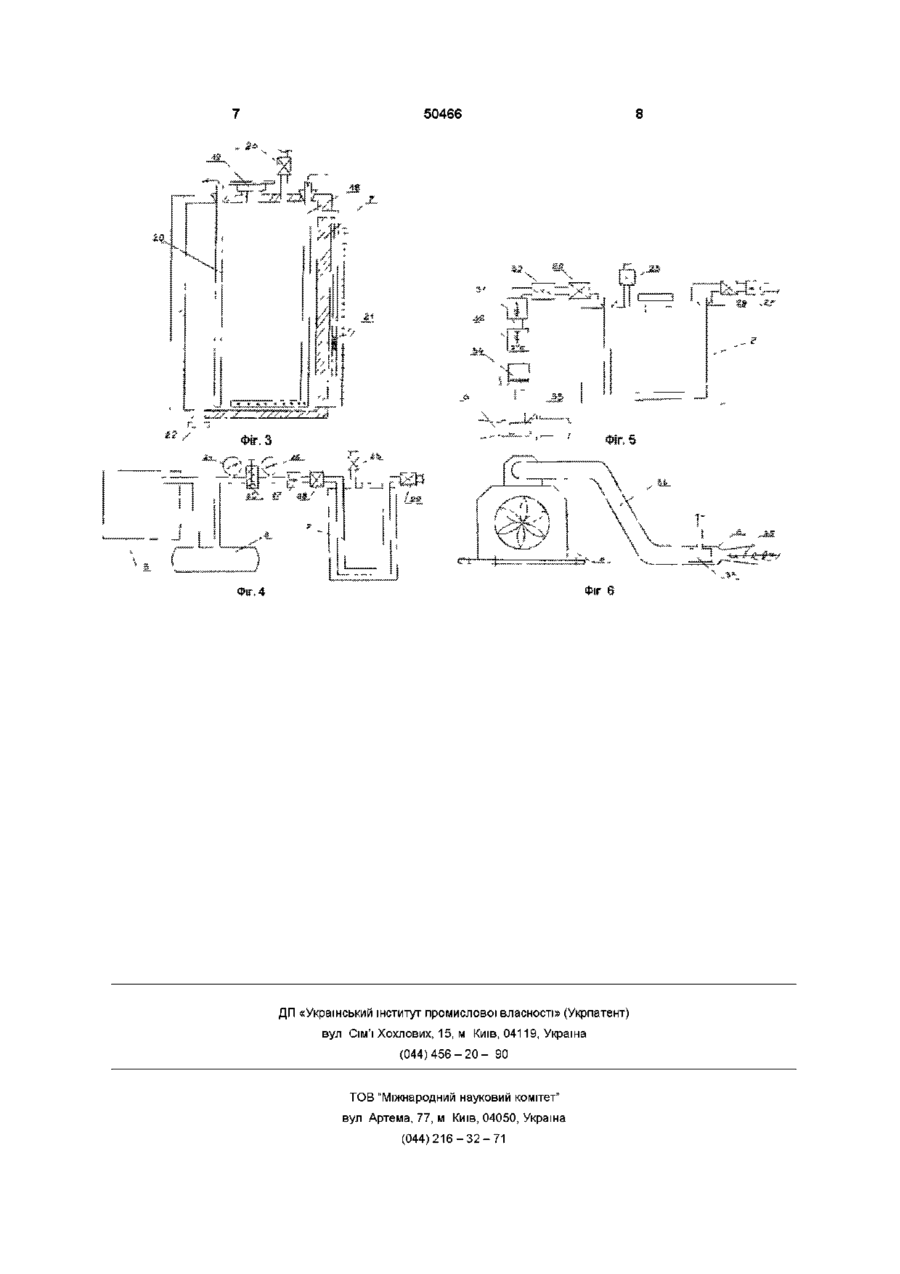

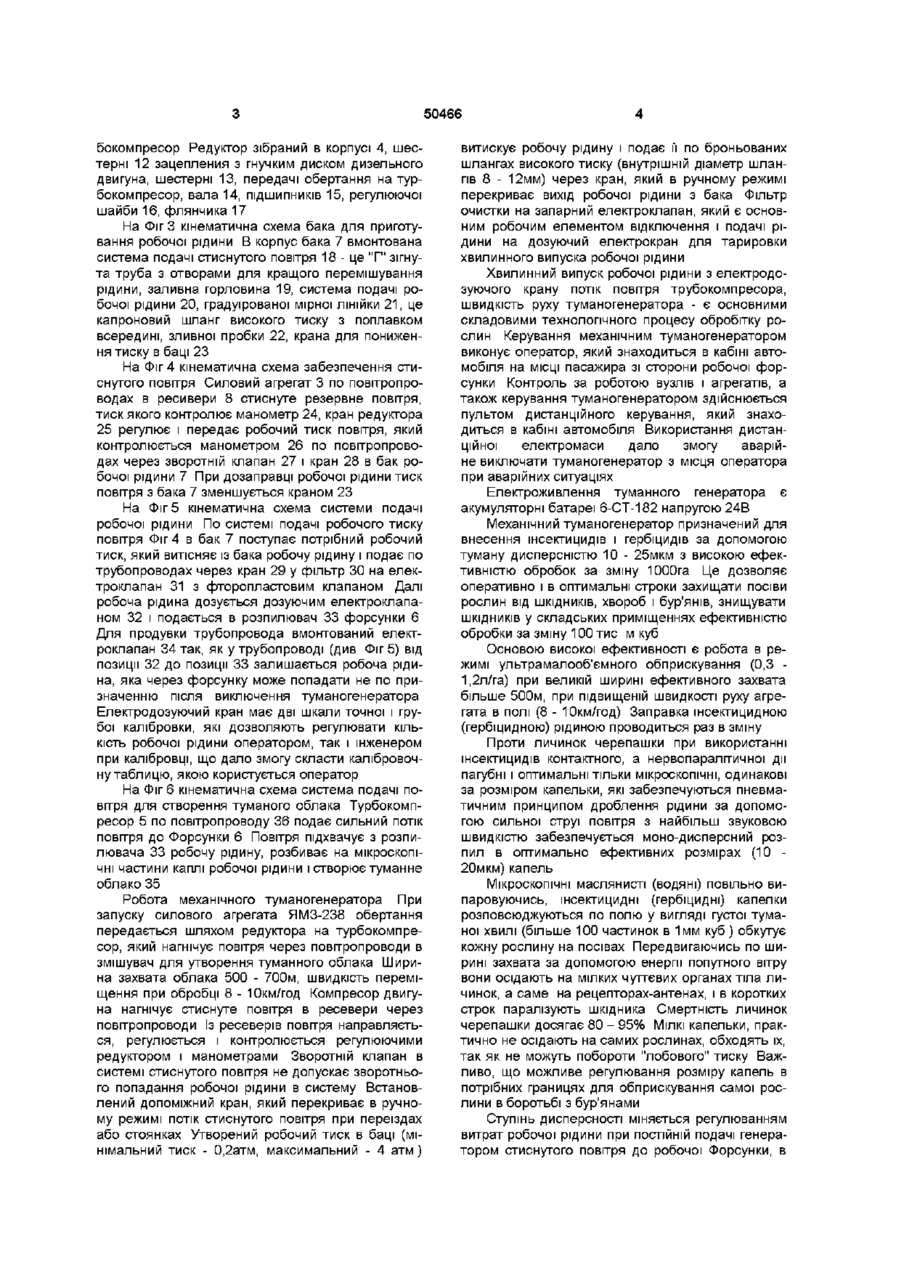

Механічний туманогенератор, що містить бак для робочої рідини, розпилювальний пристрій, який відрізняється тим, що на рамі, яка закріплена на шасі автомобіля, зібрані радіатор для охолодження силового агрегату, привідний редуктор для передачі обертання на турбокомпресор, який має стакан для ПІДШИПНИКІВ, вал, на якому напресовані шестерні для з'єднання з гнучкою муфтою двигуна і шестірнею для приводу турбокомпресора з повітропроводу і форсункою, для забезпечення подачі робочої рідини компресор двигуна через повітропроводи з'єднаний з ресиверами, манометрами резервного стиснутого повітря і робочого стиснутого повітря, регулюючим редуктором, зворотним клапаном, аварійним краном з баком робочої рідини, який з'єднаний броньованими шлангами високого тиску і розпилювачем Винахід відноситься до сільськогосподарської техніки для обробітку рослин при боротьбі з шкідниками, хворобами та бур'янами, а також з шкідниками засік, зерносховищ Відомий аерозольний генератор АГ-УП-5 в сільському господарстві, машина для утворення термомеханічним способом ядовитих туманів (аерозолей) і їх розпилення при боротьбі з шкідниками рослин Має камеру згорання, бак для робочої рідини (яда) і бензина, насоси для подачі топлива і рідини, систему запалення топливно-повітряної суміші, розпилюючий пристрій, нагнічувач повітря Утворенні в камері згорання гарячі гази, проходячи через розпилюючий пристрій, випаровують робочу рідину Вилітаючи із сопла розпилюючого пристрою суміш змішується із ЗОВНІШНІМ повітрям, охолоджується і перетворюється в туман, облаком шириною захвата 50 - 100м атор для охолодження силового агрегата, приводний редуктор для передачі обертання на турбокомпресор, який має стакан для ПІДШИПНИКІВ, вал, на якому напресованні шестерні для з'єднання з гнучкою муфтою двигуна і шестернею для привода турбокомпресора с повітропроводами і форсункою Для забезпечення подачі робочої рідини компресор двигуна через повітропроводи з'єднаний з ресеверами, манометрами резервного стиснутого повітря і робочого стиснутого повітря, регулюючим редуктором, зворотнім клапаном, аварійний краном, з баком робочої рідини, який з'єднаний броньованими шлангами високого тиску і розпилювачем На Фіг 1 зображена кінематична схема механічного туманогенератора Генератор розташований на шасі автомобіля ГАЗ-66 на рамі 1, на якій зібрані радіатор 2 для охолодження силового агрегата 3, приводний редуктор 4, турбокомпресор 5 для подачі міцної струї повітря, форсунка розпилювання робочої рідини, бака 7 для приготування і подачі робочої рідини, ресиверів стиснутого повітря 8, топливного бака силового агрегата 9 Для покращання обслуговування механічного туманогенератора, утворення струї чистого повітря всередині його і охолодження вмонтовано люк 10 Для кращого візуального огляду і контролю за роботою генератора вмонтоване вікно 11 На Фіг 2 зображена кінематична схема приводного редуктора, який передає обертання на тур Недоліком цього аерозольного генератора є те, що в нього мала ефективність обробітку рослин і не використовується для водних і концентрованих емульсій [Справочник по машинам для борьбы с вредителями и болезнями сельскохозяйственных культур Шамаев П П , Хмелев П П -М 1967, С 40-47] Задачею винаходу є підвищення ефективності захисту рослин при боротьбі з шкідниками, хворобами, бур'янами і обробці закритих складських приміщень Поставлена задача досягається тим, що на рамі, закріпленій на шасі автомобіля, зібрані раді (О (О ^ о ю 50466 бокомпресор Редуктор зібраний в корпусі 4, шестерні 12 зацепления з гнучким диском дизельного двигуна, шестерні 13, передачі обертання на турбокомпресор, вала 14, ПІДШИПНИКІВ 15, регулюючої шайби 16, флянчика 17 На Фіг 3 кінематична схема бака для приготування робочої рідини В корпус бака 7 вмонтована система подачі стиснутого повітря 18 - це "Г" зігнута труба з отворами для кращого перемішування рідини, заливна горловина 19, система подачі робочої рідини 20, градуїрованої мірної ЛІНІЙКИ 21, це капроновий шланг високого тиску з поплавком всередині, зливної пробки 22, крана для пониження тиску в баці 23 На Фіг 4 кінематична схема забезпечення стиснутого повітря Силовий агрегат 3 по повітропроводах в ресивери 8 стиснуте резервне повітря, тиск якого контролює манометр 24, кран редуктора 25 регулює і передає робочий тиск повітря, який контролюється манометром 26 по повітропроводах через зворотній клапан 27 і кран 28 в бак робочої рідини 7 При дозаправці робочої рідини тиск повітря з бака 7 зменшується краном 23 На Фіг 5 кінематична схема системи подачі робочої рідини По системі подачі робочого тиску повітря Фіг 4 в бак 7 поступає потрібний робочий тиск, який витісняє із бака робочу рідину і подає по трубопроводах через кран 29 у фільтр ЗО на електроклапан 31 з фторопластовим клапаном Далі робоча рідина дозується дозуючим електроклапаном 32 і подається в розпилювач 33 форсунки 6 Для продувки трубопровода вмонтований електроклапан 34 так, як у трубопроводі (див Фіг 5) від позиції 32 до позиції 33 залишається робоча рідина, яка через форсунку може попадати не по призначенню після виключення туманогенератора Електродозуючий кран має дві шкали точної і грубої калібровки, які дозволяють регулювати КІЛЬКІСТЬ робочої рідини оператором, так і інженером при калібровці, що дало змогу скласти калібровочну таблицю, якою користується оператор На Фіг 6 кінематична схема система подачі повітря для створення туманого облака Турбокомпресор 5 по повітропроводу 36 подає сильний потік повітря до Форсунки 6 Повітря підхвачує з розпилювача 33 робочу рідину, розбиває на мікроскопічні частини каплі робочої рідини і створює туманне облако 35 Робота механічного туманогенератора При запуску силового агрегата ЯМЗ-238 обертання передається шляхом редуктора на турбокомпресор, який нагнічує повітря через повітропроводи в змішувач для утворення туманного облака Ширина захвата облака 500 - 700м, швидкість переміщення при обробці 8 - 10км/год Компресор двигуна нагнічує стиснуте повітря в ресевери через повітропроводи Із ресеверів повітря направляється, регулюється і контролюється регулюючими редуктором і манометрами Зворотній клапан в системі стиснутого повітря не допускає зворотнього попадання робочої рідини в систему Встановлений допоміжний кран, який перекриває в ручному режимі потік стиснутого повітря при переїздах або стоянках Утворений робочий тиск в баці (мінімальний тиск - 0,2атм, максимальний - 4 атм) витискує робочу рідину і подає її по броньованих шлангах високого тиску (внутрішній діаметр шлангів 8 - 12мм) через кран, який в ручному режимі перекриває вихід робочої рідини з бака Фільтр очистки на запарний електроклапан, який є основним робочим елементом відключення і подачі рідини на дозуючий електрокран для тарировки хвилинного випуска робочої рідини Хвилинний випуск робочої рідини з електродозуючого крану потік повітря трубокомпресора, швидкість руху туманогенератора - є основними складовими технологічного процесу обробітку рослин Керування механічним туманогенератором виконує оператор, який знаходиться в кабіні автомобіля на МІСЦІ пасажира зі сторони робочої форсунки Контроль за роботою вузлів і агрегатів, а також керування туманогенератором здійснюється пультом дистанційного керування, який знаходиться в кабіні автомобіля Використання дистанційної електромаси дало змогу аварійне виключати туманогенератор з місця оператора при аварійних ситуаціях Електроживлення туманного генератора є акумуляторні батареї 6-СТ-182 напругою 24В Механічний туманогенератор призначений для внесення інсектицидів і гербіцидів за допомогою туману дисперсністю 10 - 25мкм з високою ефективністю обробок за зміну 1000га Це дозволяє оперативно і в оптимальні строки захищати посіви рослин від ШКІДНИКІВ, хвороб і бур'янів, знищувати ШКІДНИКІВ у складських приміщеннях ефективністю обробки за зміну 100 тис м куб Основою високої ефективності є робота в режимі ультрамалооб'ємного обприскування (0,3 1,2л/га) при великій ширині ефективного захвата більше 500м, при підвищеній швидкості руху агрегата в полі (8 - 10км/год) Заправка інсектицидною (гербіцидною) рідиною проводиться раз в зміну Проти личинок черепашки при використанні інсектицидів контактного, а нервопаралітичної дії пагубні і оптимальні тільки мікроскопічні, одинакові за розміром капельки, які забезпечуються пневматичним принципом дроблення рідини за допомогою сильної струї повітря з найбільш звуковою швидкістю забезпечується моно-дисперсний розпил в оптимально ефективних розмірах (10 20мкм) капель Мікроскопічні маслянисті (водяні) повільно випаровуючись, інсектицидні (гербіцид ні) капел КИ розповсюджуються по полю у вигляді густої туманоі хвилі (більше 100 частинок в 1мм куб) обкутує кожну рослину на посівах Передвигаючись по ширині захвата за допомогою енергії попутного вітру вони осідають на мілких чуттєвих органах тіла личинок, а саме на рецепторах-антенах, і в коротких строк паралізують шкідника Смертність личинок черепашки досягає 80 - 95% МІЛКІ капельки, практично не осідають на самих рослинах, обходять їх, так як не можуть побороти "лобового" тиску Важливо, що можливе регулювання розміру капель в потрібних границях для обприскування самої рослини в боротьбі з бур'янами Ступінь дисперсності міняється регулюванням витрат робочої рідини при ПОСТІЙНІЙ подачі генератором стиснутого повітря до робочої Форсунки, в 50466 яку подається робоча рідина Приготування робочої рідини в баці проходить шляхом добавлення інсектициду (гербіциду) згідно нормам витрат і вимірена КІЛЬКІСТЬ солярового масла Препаративна форма інсектицидів (гербіцидів) повинна забезпечити високу концентрацію токсикату в період розповсюдження робочої хвилі Установку туманогенератора на режим роботи, забезпечуючий виконання заданої норми витрат робочої рідини Qn/га, проводиться підбором необхідного випуска робочої рідини в одиницю часу Д, л/хвилину, швидкість переміщення машини У км/год і ширину робочого захвата В Всі ці показники зв'язані між собою такою залежністю Д = ((ЗВУ) / 600 Ефективність коливається за рахунок зміни в мережі подання рідини, збільшення або зменшення розміру вихідних отворів дозіруючих пристроїв Велике регулююче значення має швидкість передвигання машини Коли ВІДОМІ ІНШІ показники в роботі, вона може легко бути визначена в приведеній вище формулі Правильність проведеної регуліровки туманогенератора провіряється в процесі роботи по складеним таблицям калібровки При обробці закритих приміщень норму витрати робочої рідини вираховують із літрах на розрахунковий час Коли об'єм приміщення У, м/куб, і ефективність туманоутворення генератора Д, л/хвилину ВІДОМІ, задана норма витрати ядохіміката Н, літрах, при обробці досягається встановленням ВІДПОВІДНО протягом роботи генератора txenn визначається по формулі t = (НУ)/(Д* 1000) При роботі з хімікатами підвищуються вимоги до системи дозування рідини, так як підвищуються вимоги до рівномірного розподілу рідини по площі посіву Швидкість подачі робочої рідини до форсунки (при постійному діаметрі шлангів) залежить від тиску поданого редуктором Для регулювання витрат рідини використовують дозуючий кран Хімічна обробка рослин починається після заходу сонця, в вечірні часи при стійкому стані приземного шару атмосфери з наступанням градієнта, при швидкості вітру від 0,5 до 5м/сек Градієнт - це різниця показників температури повітря на висоті від 0,5 до 2м Швидкість повітря вимірюється аменометром флюгера, який закріплюється на штанп з двома термометрами для обліку різниці температур Після настання оптимальних метеорологічних умов дозволяється починати хімічну обробку рослин Напрям руху при обробці повинен вестися з невітряної сторони під кутом або перпендикулярно напрямку вітру При туманій обробці в нічний час як самого процесу, так і нанесення капель на рослини візуально не видно, тому необхідно освітлювати облако фарошукачами Постійно вести контроль основних параметрів туманогенератора з пульта, а також приборів і даних метеопоста В журналі оператора контролюється початок роботи і його закінчення, початок кожного робочого ходу і його кінець, технологічні показники приборів метеопоста напрямок і швидкість вітру Використання туманогенератора підвищує ефективність захисту рослин сільськогосподарських культур при боротьбі з шкідниками, хворобами та бур'янами в виробництві Конструктивні особливості генератора дозволяють використовувати препарати нового покоління з високою ефективністю 50466 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
