Механічний трансформатор крутильного моменту
Формула / Реферат
Механічний трансформатор крутильного моменту у вигляді механізму з первинним та вторинним валами та масивним тілом, яке диференціальне зв'язано з первинним та вторинним валами пристрою, який відрізняється тим, що масивне тіло має три обертальних ступеня свободи і механічно зв'язане з первинним валом пристрою з можливістю перетворення обертального руху первинного вал8. на коливальний рух масивного тіла в двох обертальних ступенях свободи, а з вторинним валом масивне тіло механічно зв'язане з можливістю передачі обертального руху масивного тіла в третьому обертальному ступені свободи вторинному валу пристрою.
Текст

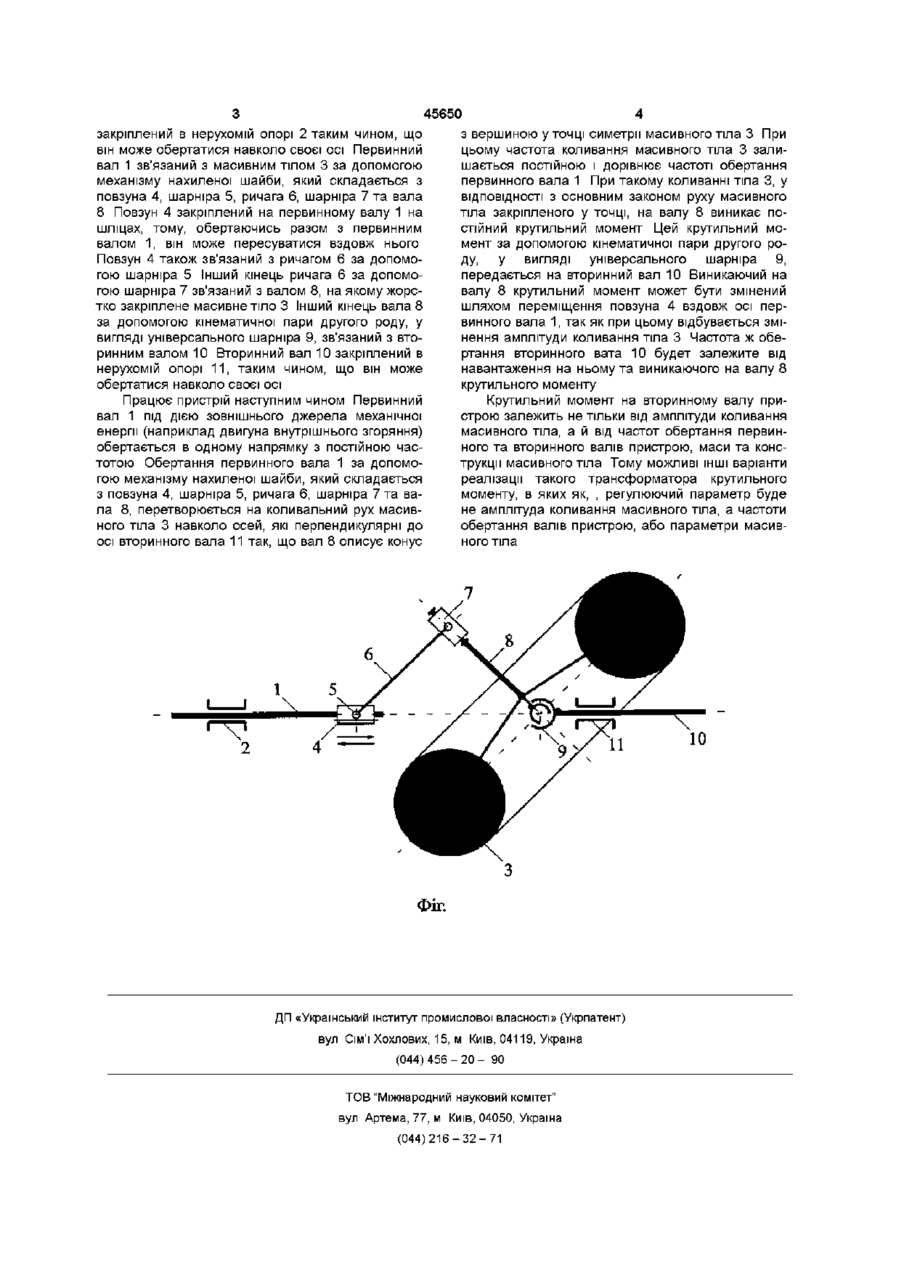

Механічний трансформатор крутильного моменту у вигляді механізму з первинним та вторинним валами та масивним тілом, яке диференціальне зв'язано з первинним та вторинним валами пристрою, який відрізняється тим, що масивне тіло має три обертальних ступеня свободи і механічно зв'язане з первинним валом пристрою з можливістю перетворення обертального руху первинного вал8 на коливальний рух масивного тіла в двох обертальних ступенях свободи, а з вторинним валом масивне тіло механічно зв'язане з можливістю передачі обертального руху масивного тіла в третьому обертальному ступені свободи вторинному валу пристрою Винахід відноситься до галузі машинобудування і може бути використаний на транспортному засобі як механічна трансмісія з плавно регулюємим передавальним числом Відома конструкція трансформатора крутильного моменту, виконаного у вигляді гідравлічного пристрою, того ж призначення, що складається з насоса, турбіни та реактора При використанні такого трансформатору крутильного моменту через наявність гідравлічного зв'язку між ланками системи відбуваються витрати енергії, що негативно відбивається на ККД пристрою, крім того такий трансформатор не дозволяє підвищити крутильний момент більше ніж у три рази Як прототип прийнятий пристрій, який виконаний вигляді механізму з масивним тілом (див патент США № 1550505, МПК F16H33/12, заявлений 24 березня 1924 р , опублікований 18 серпня 1925 р , автор George Constantmesco), що складається з первинного та вторинного валів та масивного тіла, яке диференціальне зв'язано з первинним та вторинним валами пристрою Така трансмісія по-перше, має проблеми з силами інерції, по-друге, містить у собі такий ненадійний елемент, як муфта вільного руху, і потрете, створює непостійний (пульсуючий) крутильний момент на вторинному валу, тому и використання у якості трансмісії з плавно регулюємим передавальним числом дуже ускладнено В основу винаходу поставлена задача удосконалення відомого пристрою шляхом забезпечення конструктивно нових зв'язків масивного тіла з пер винним та вторинним валами пристрою, що забезпечує кращі технічні характеристики пристрою при використанні його як механічної трансмісії з плавно регулюємим передавальним числом Поставлена задача вирішується тим, що в механічному трансформаторі крутильного моменту у вигляді механізму з первинним та вторинним валами та масивним тілом, яке диференціально зв'язано з первинним та вторинним валами пристрою, згідно з винаходом масивне тіло має три обертальних ступеня свободи і механічно зв'язане з первинним валом пристрою з можливістю перетворення обертального руху первинного валу на коливальний рух масивного тіла в двох обертальних ступенях свободи, а з вторинним валом масивне тіло механічно зв'язане з можливістю передачі обертального руху масивного тіла в третьому обертальному ступені свободи вторинному валу пристрою Такий трансформатор крутильного моменту по-перше не має проблем з силами інерції, подруге не містить у собі муфти вільного руху, і потретє створює стабільний крутильний момент на вторинному валу пристрою, що робить його дуже надійним при використанні у якості механічної трансмісії з плавно регулюємим передавальним числом Сутність винаходу пояснюється кресленням, де на фіг зображений варіант кінематичної схеми пристрою з регулюємою амплітудою коливання масивного тіла Механічний трансформатор крутильного моменту складається з первинного валу 1 (фіг), який О ю (О ю 45650 закріплений в нерухомій опорі 2 таким чином, що з вершиною у точці симетрії масивного тіла 3 При він може обертатися навколо своєї осі Первинний цьому частота коливання масивного тіла 3 заливал 1 зв'язаний з масивним тілом 3 за допомогою шається постійною і дорівнює частоті обертання механізму нахиленої шайби, який складається з первинного вала 1 При такому коливанні тіла 3, у повзуна 4, шарніра 5, ричага 6, шарніра 7 та вала ВІДПОВІДНОСТІ з основним законом руху масивного 8 Повзун 4 закріплений на первинному валу 1 на тіла закріпленого у точці, на валу 8 виникає пошліцах, тому, обертаючись разом з первинним стійний крутильний момент Цей крутильний мовалом 1, він може пересуватися вздовж нього мент за допомогою кінематичної пари другого роПовзун 4 також зв'язаний з ричагом 6 за допомоду, у вигляді універсального шарніра 9, гою шарніра 5 Інший кінець ричага 6 за допомопередається на вторинний вал 10 Виникаючий на гою шарніра 7 зв'язаний з валом 8, на якому жорсвалу 8 крутильний момент может бути змінений тко закріплене масивне тіло 3 Інший кінець вала 8 шляхом переміщення повзуна 4 вздовж осі перза допомогою кінематичної пари другого роду, у винного вала 1, так як при цьому відбувається змівигляді універсального шарніра 9, зв'язаний з втонення амплітуди коливання тіла 3 Частота ж оберинним валом 10 Вторинний вал 10 закріплений в ртання вторинного вата 10 будет залежите від нерухомій опорі 11, таким чином, що він може навантаження на ньому та виникаючого на валу 8 обертатися навколо своєї осі крутильного моменту Працює пристрій наступним чином Первинний вал 1 під дією зовнішнього джерела механічної енергії (наприклад двигуна внутрішнього згоряння) обертається в одному напрямку з постійною частотою Обертання первинного вала 1 за допомогою механізму нахиленої шайби, який складається з повзуна 4, шарніра 5, ричага 6, шарніра 7 та вала 8, перетворюється на коливальний рух масивного тіла 3 навколо осей, які перпендикулярні до осі вторинного вала 11 так, що вал 8 описує конус Крутильний момент на вторинному валу пристрою залежить не тільки від амплітуди коливання масивного тіла, а й від частот обертання первинного та вторинного валів пристрою, маси та конструкції масивного тіла Тому можливі ІНШІ варіанти реалізації такого трансформатора крутильного моменту, в яких як, , регулюючий параметр буде не амплітуда коливання масивного тіла, а частоти обертання валів пристрою, або параметри масивного тіла 10 Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
ДивитисяДодаткова інформація
Автори англійськоюVasylenko Serhii Kostiantynovych
Автори російськоюВасиленко Сергей Константинович
МПК / Мітки
МПК: F16H 33/00
Мітки: трансформатор, моменту, механічний, крутильного
