Зубчаста муфта
Номер патенту: 5049
Опубліковано: 15.02.2005
Автори: Табацков Вячеслав Петрович, Попов Олексій Павлович, Попова Лариса Олексієвна
Формула / Реферат

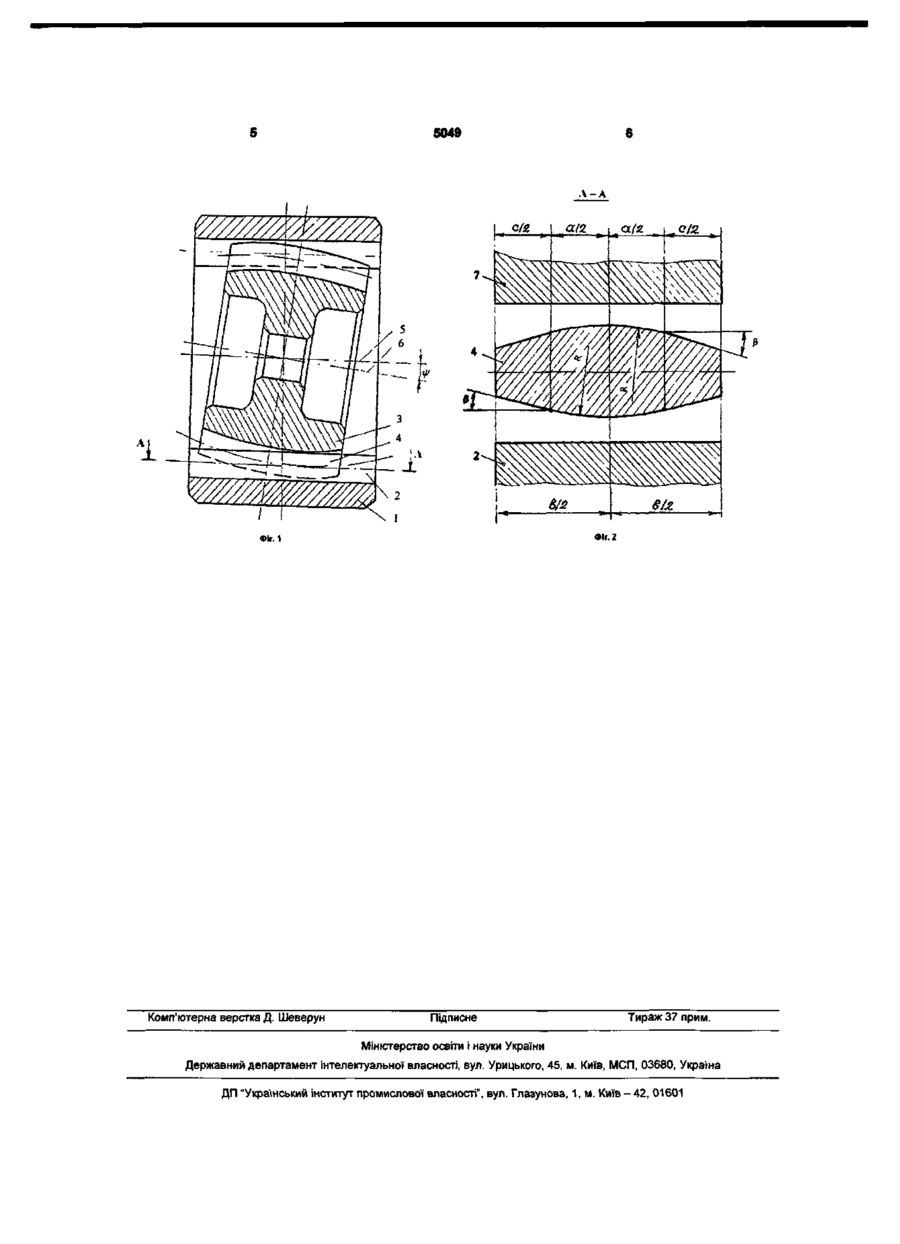

Зубчаста муфта, яка містить втулку з профільованими зубами та обойму, що її охоплює, з прямими зубами, які знаходяться в зачепленні між собою, яка відрізняється тим, що бічна поверхня зубів втулки в середній частині на довжині а виконана з криволінійною твірною, яка окреслена радіусом R, а на ділянках довжиною с, прилеглих до торців, з твірною у вигляді прямої лінії, яка утворює з прямолінійною твірною внутрішніх зубів кут β, при цьому 0,5≤β/ψ≤1; 0,25≤с/b≤0,5, де b = a +c - довжина зовнішніх зубів; ψ - заданий кут перекосу осей валів.
Текст
Зубчаста муфта, яка містить втулку з профільованими зубами та обойму, що її охоплює, з прямими зубами, які знаходяться в зачепленні між собою, яка відрізняється тим, що бічна поверхня зубів втулки в середній частині на довжині а виконана з криволінійною твірною, яка окреслена радіусом R, а на ділянках довжиною с, прилеглих до торців, з твірною у вигляді прямої лінії, яка утворює з прямолінійною твірною внутрішніх зубів кут р, при цьому 0,5
ДивитисяДодаткова інформація
Назва патенту англійськоюTooth clutch
Автори англійськоюPopov Oleksii Pavlovych, Tabatskov Viacheslav Petrovych, Popova Larysa Oleksievna
Назва патенту російськоюЗубчатая муфта
Автори російськоюПопов Алексей Павлович, Табацков Вячеслав Петрович, Попова Лариса Алексеевна
МПК / Мітки
МПК: F16D 1/00
