Гідросистема гірничої машини
Номер патенту: 11951
Опубліковано: 16.01.2006
Автори: Стаднік Микола Іванович, Демченко Михайло Вікторович, Толстов Вадим Львович, Полунін Сергій Андрійович, Мізін Вадим Олександрович, Лисак Дмитро Анатолійович
Формула / Реферат
1. Гідросистема гірничої машини, що містить бак, зв'язаний всмоктувальними, зливальними лініями і напірною магістраллю з блоком розвантаження гідросистеми від тиску і блоком керування нереверсивними виконавчими механізмами, наприклад гідромоторами, яка відрізняється тим, що блок розвантаження гідросистеми від тиску і блок керування нереверсивними виконавчими механізмами виконані у вигляді одного трипозиційного електрогідророзподільника, при цьому в одному з його положень з'єднані напірна магістраль і зливальна лінія, а в іншому положенні - напірна магістраль і нереверсивні виконавчі механізми.
2. Гідросистема за п. 1, яка відрізняється тим, що трипозиційний електрогідророзподільник у третьому положенні закритий для проходу робочої рідини.
Текст

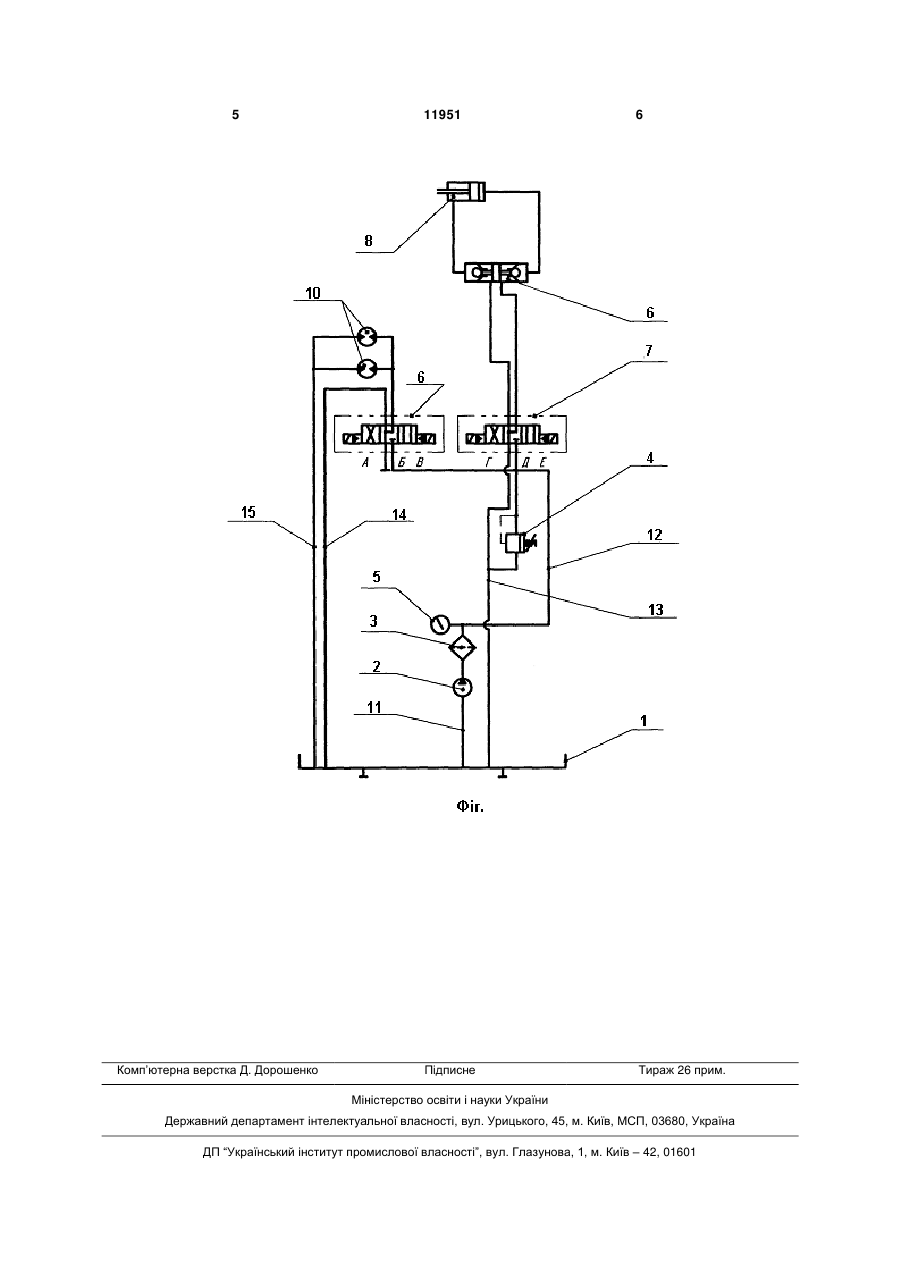

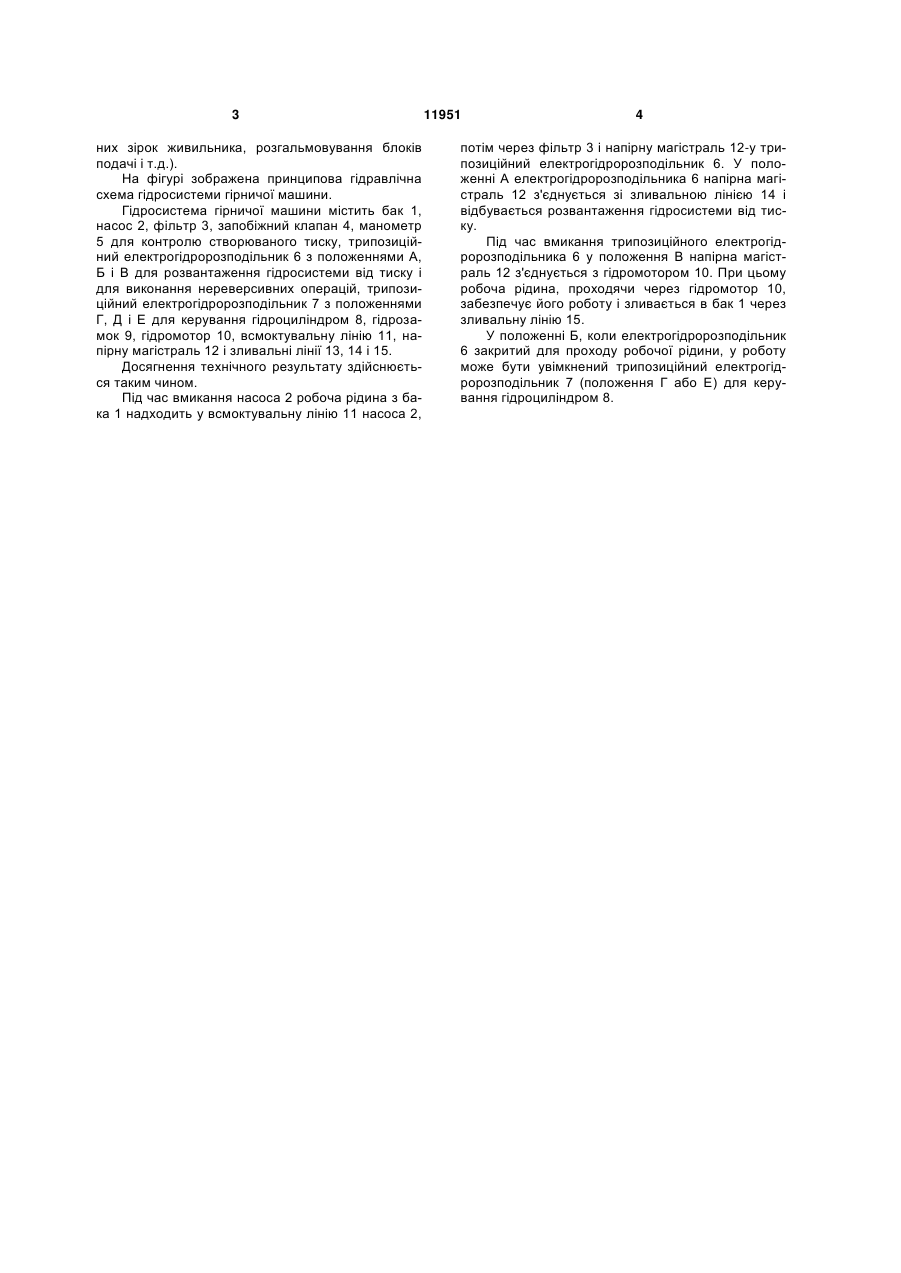

1. Гідросистема гірничої машини, що містить бак, зв'язаний всмоктувальними, зливальними 3 них зірок живильника, розгальмовування блоків подачі і т.д.). На фігурі зображена принципова гідравлічна схема гідросистеми гірничої машини. Гідросистема гірничої машини містить бак 1, насос 2, фільтр 3, запобіжний клапан 4, манометр 5 для контролю створюваного тиску, трипозиційний електрогідророзподільник 6 з положеннями А, Б і В для розвантаження гідросистеми від тиску і для виконання нереверсивних операцій, трипозиційний електрогідророзподільник 7 з положеннями Г, Д і Е для керування гідроциліндром 8, гідрозамок 9, гідромотор 10, всмоктувальну лінію 11, напірну магістраль 12 і зливальні лінії 13, 14 і 15. Досягнення технічного результату здійснюється таким чином. Під час вмикання насоса 2 робоча рідина з бака 1 надходить у всмоктувальну лінію 11 насоса 2, 11951 4 потім через фільтр 3 і напірну магістраль 12-у трипозиційний електрогідророзподільник 6. У положенні А електрогідророзподільника 6 напірна магістраль 12 з'єднується зі зливальною лінією 14 і відбувається розвантаження гідросистеми від тиску. Під час вмикання трипозиційного електрогідророзподільника 6 у положення В напірна магістраль 12 з'єднується з гідромотором 10. При цьому робоча рідина, проходячи через гідромотор 10, забезпечує його роботу і зливається в бак 1 через зливальну лінію 15. У положенні Б, коли електрогідророзподільник 6 закритий для проходу робочої рідини, у роботу може бути увімкнений трипозиційний електрогідророзподільник 7 (положення Г або Е) для керування гідроциліндром 8. 5 Комп’ютерна верстка Д. Дорошенко 11951 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHydro-system of mining machine
Автори англійськоюDemchenko Mykhailo Viktorovych, Mizin Vadym Oleksandrovych, Stadnik Mykola Ivanovych, Tolstov Vadym L'vovych, Polunin Serhii Andriiovych
Назва патенту російськоюГидросистема горной машины
Автори російськоюДемченко Михаил Викторович, Мизин Вадим Александрович, Стадник Николай Иванович, Толстов Вадим Львович, Полунин Сергей Андреевич
МПК / Мітки
МПК: F16H 39/00
Мітки: гірничої, гідросистема, машини
