Гідравлічний висівний апарат

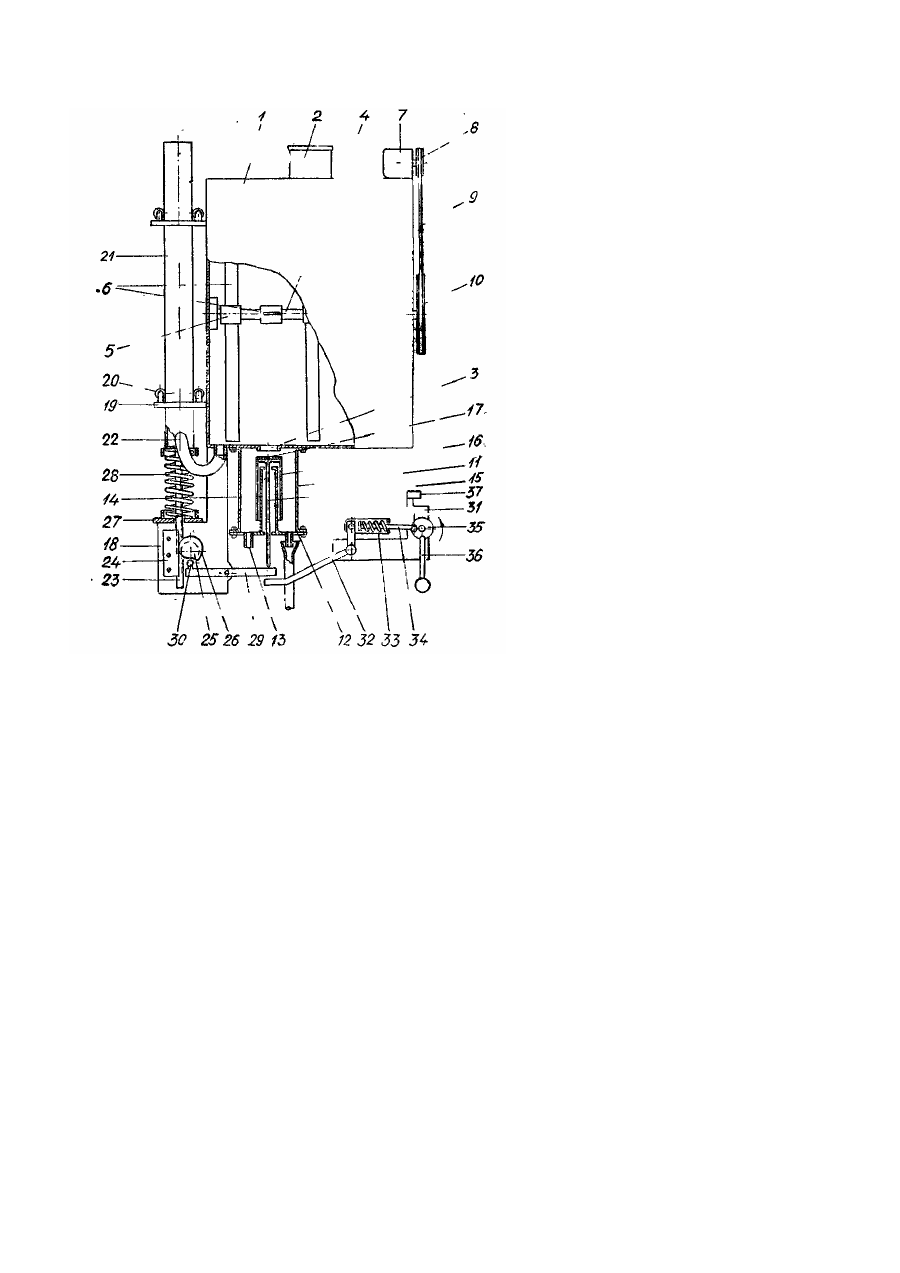

Винахід відноситься до галузі сільськогосподарського машинобудування і може використовуватись для висіву пророщеного насіння. Найбільш близькою по своїй суті є гідросівалка, що має бункер для насіння та рідини, в якому горизонтально розміщена лопатева мішалка та висівні отвори, причому лопаті виконані як решета, а бункер розподілений поперечними перегородками на секції, дно яких має форму рівнобедреного трикутника (Авт. свід. СРСР 1297745, кл. А 01 С 7/00, 28.08.84). Незважаючи на те, що в цій гідросівалці добре перемішується насіння з рідиною, рівномірність висіву не забезпечується тому, що висів здійснюється за рахунок вільного виливання суміші води з насінням через отвори і при зниженні рівня рідини в місткості швидкість її виливання зменшується. В основу винаходу поставлена задача забезпечення рівномірності висіву пророщеного насіння. Запропонований гідравлічний апарат включає цистерну з розміщеною в ній мішалкою з приводом обертання, яка має вихідний отвір, обладнаний запірним пристроєм, встановленим в розподільній камері. Згідно з винаходом висіваючий апарат містить регулюючу систему, яка включає установлену в напрямних кронштейнах з можливістю вертикального переміщення підпружинену місткість, що сполучається в нижній частині з цистерною, при цьому ззовні до дна місткості закріплена зубчаста рейка, що зв'язана з зубчастим колесом, на осі якого закріплений кулачок з профілем, виконаним по спіралі Архімеда, а запірний пристрій, виконаний у вигляді стакана, встановленого на циліндричному стояку, закріпленому в донній частині розподільної камери, причому стакан обладнаний штоком, що зв'язаний з кулачком за допомогою двоплечого важеля. Запропонована конструкція гідравлічного висівного апарата дозволяє при зміні рівня водо-насіневої суміші в резервуарі автоматично регулювати величину вихідного отвору, забезпечуючи при цьому сталість виходу суміші. Безперервний процес регулювання підтримує високу якість рівномірності висіву незалежно від рівня водо-насінневої суміші в цистерні. Винахід пояснюється кресленням, на якому зображено гідравлічний висівний апарат, загальний вигляд. Гідравлічний висівний апарат містить цистерну 1 з заправочною горловиною 2 та вихідним отвором 3, мішалку, яка складається з горизонтально встановленого вала 4, з розміщеними на ньому втулками 5 з лопатями 6. Для приведення мішалки в рух на цистерні встановлений гідродвигун 7, який через привідний шків 8, ремінь 9 та ведений шків 10 зв'язаний з валом 4. Знизу цистерни 1 закріплена розподільна камера 11 вихідної суміші, яка являє собою пустотілий циліндр з дном 12, що має вихідні патрубки 13. В порожнині розподільної камери 11 навпроти вихідного отвору 3 посередині дна 12 закріплений циліндричний стояк 14, в якому розташований шток 15, жорстко зв'язаний з запірно-регулюючим стаканом 16 з прокладкою 17. Через отвори в дні 12 і стояку 14 та просвіт поміж стояком та стаканом розподільна камера 11 має зв'язок з атмосферою. На вихідних патрубках 13 з просвітом встановлені трубопроводи, які зв'язані з сошниками. Автоматична регулююча система змонтована на кронштейні 18 і містить розміщену в обмежуючих кронштейнах 19 з роликами 20 регулюючу місткість, наприклад, пустотілий циліндр 21, зв'язаний з цистерною 1 гнучким трубопроводом 22, відкритий зверху, а знизу має дно з закріпленою на ньому зубчастою рейкою 23, яка розміщена в спрямовуючому пазу 24 і зв'язана з зубчастим колесом 25, суміщеним з кулачком 26, виконаним по спіралі Архімеда. Поміж дном циліндра 21 та опорною площиною 27 встановлена пружина 28 з визначеною жорсткістю. Для здійснення регулювання запірно-регулюючим стаканом 16, на кронштейні 18 встановлений двоплечий важіль 29, одне плече якого має ролик 30 і контактує з кулачком 26, а друге - з штоком 15 запірно-регулюючого стакана 16. Запірний пристрій змонтований на кронштейні 31 і складається з двоплечого важеля 32, одне з плечей якого контактує через важіль 29 з штоком 15, а друге - через пружинно зв'язані тяги 33 та 34 шарнірне з'єднане з двоплечим важелем 35, вільне плече якого являє собою рукоятку 36 для відкривання та закривання вихідного отвору 3. Нижнє положення рукоятки 36 відповідає відкритому положенню, а верхнє, коли рукоятка торкається упора 37, - закритому. Гідравлічний висівний апарат, встановлений на тракторі, працює таким чином. До гідродвигуна підключають трубопроводи гідросистеми трактора. Переведенням рукоятки 36 вгору закривається вихідний отвір 3. Цистерна 1 заповнюється водою та насінням, кількість якого визначається нормою висіву та швидкістю руху трактора. Під дією обертання мішалки, яке здійснюється протягом висіву безперервно, відбувається рівномірний розподіл насіння в усьому об'ємі цистерни. Заповнений водою через гнучкий трубопровід 22 циліндр 21, завдяки збільшенню його маси, взаємодіючи з пружиною 28, переміщується вниз і, врівноважившись, зубчастою рейкою 23 обертає зубчасте колесо 25 і закріплений на ньому кулачок 26 на визначений кут. Профіль кулачка 26 виконаний з врахуванням залежності зміни кількості виходу водо-насінневої суміші від її рівня в цистерні. Висів відбувається при русі трактора з переведенням рукоятки 36 в нижню позицію. При цьому вільний кінець двоплечого важіля 32 переміщується в крайню нижню позицію, і запірно-регулюючий стакан 16 під дією своєї маси та тиску водонасінневої суміші переміщується вниз і штоком 15 діє на двоплечий важіль 29, який роликом 30 торкається кулачка 26. Ця позиція запірно-регулюючого стакана 16 відповідає початковому оптимальному виходу водо-насінневої суміші, яка, надходячи на дно розподільної камери 11, рівномірно розподіляється по вихідних патрубках 13 і по трубопроводах надходить в сошники. При зниженні рівня водо-насінневої суміші в цистерні відповідно знижується її рівень в циліндрі 21 і, внаслідок зменшення маси останнього, під дією пружини 28 відбувається його переміщення вгору. При цьому зубчаста рейка 23 через зубчасте кому зубчаста рейка 23 через зубчасте колесо 25 обертає кулачок 26 на визначений кут, і через двоплечий важіль 29 відбувається відповідне переміщення запірно-регулюючого стакана 16 вниз, чим досягається більше відкривання вихідного отвору З і забезпечується сталість виходу водо-насінневої суміші. Безперервний процес регулювання забезпечує високу якість рівномірності висіву незалежно від рівня водо-насінневої суміші в цистерні. Зупинка висіву здійснюється переведенням рукоятки 36 в верхню позицію до торкання її упора 37.
