Пиловловлювач із розділенням потоків

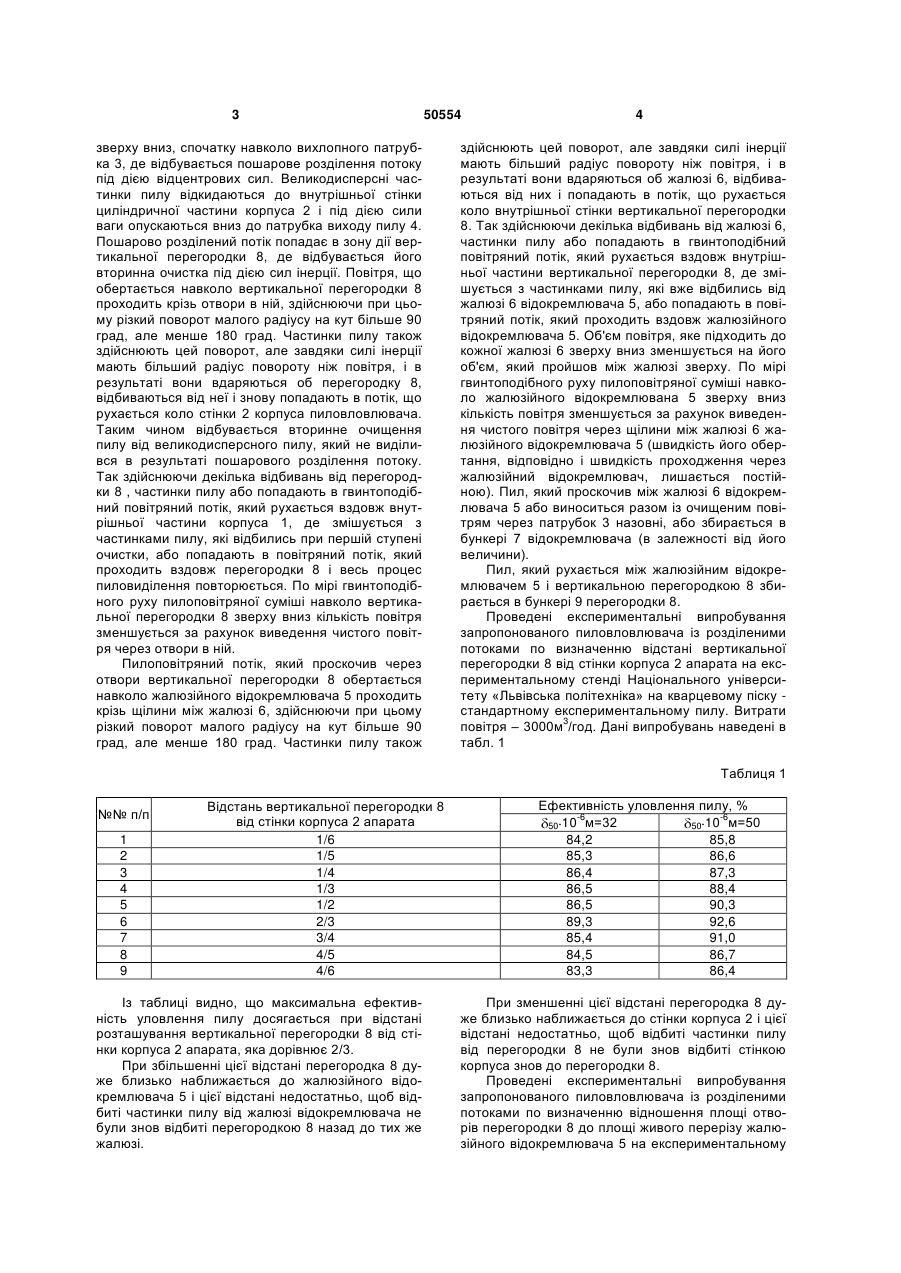

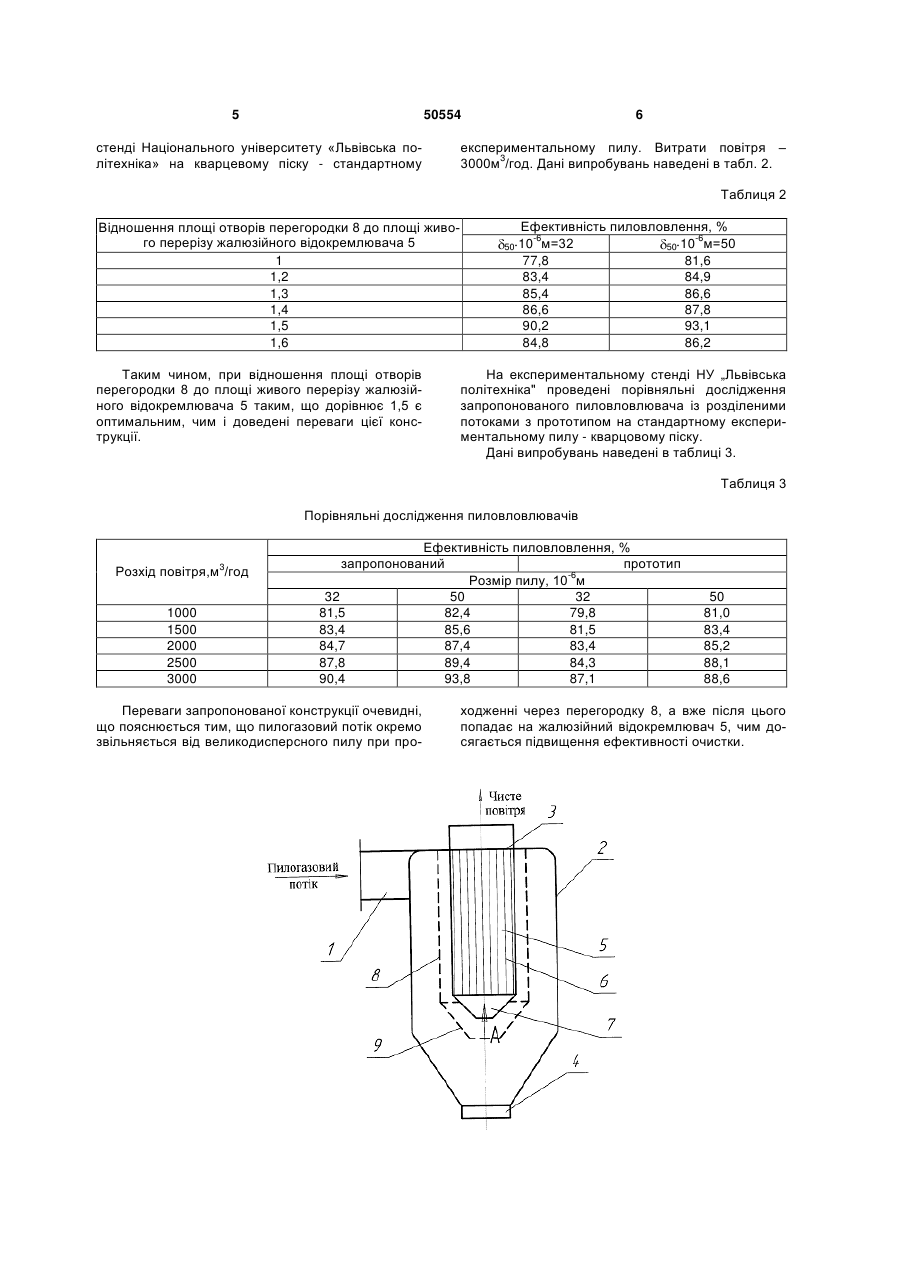

1. Пиловловлювач із розділенням потоків, який містить корпус з тангенційним вхідним патрубком, осьовий вихлопний патрубок, жалюзійний 3 50554 зверху вниз, спочатку навколо вихлопного патрубка 3, де відбувається пошарове розділення потоку під дією відцентрових сил. Великодисперсні частинки пилу відкидаються до внутрішньої стінки циліндричної частини корпуса 2 і під дією сили ваги опускаються вниз до патрубка виходу пилу 4. Пошарово розділений потік попадає в зону дії вертикальної перегородки 8, де відбувається його вторинна очистка під дією сил інерції. Повітря, що обертається навколо вертикальної перегородки 8 проходить крізь отвори в ній, здійснюючи при цьому різкий поворот малого радіусу на кут більше 90 град, але менше 180 град. Частинки пилу також здійснюють цей поворот, але завдяки силі інерції мають більший радіус повороту ніж повітря, і в результаті вони вдаряються об перегородку 8, відбиваються від неї і знову попадають в потік, що рухається коло стінки 2 корпуса пиловловлювача. Таким чином відбувається вторинне очищення пилу від великодисперсного пилу, який не виділився в результаті пошарового розділення потоку. Так здійснюючи декілька відбивань від перегородки 8 , частинки пилу або попадають в гвинтоподібний повітряний потік, який рухається вздовж внутрішньої частини корпуса 1, де змішується з частинками пилу, які відбились при першій ступені очистки, або попадають в повітряний потік, який проходить вздовж перегородки 8 і весь процес пиловиділення повторюється. По мірі гвинтоподібного руху пилоповітряної суміші навколо вертикальної перегородки 8 зверху вниз кількість повітря зменшується за рахунок виведення чистого повітря через отвори в ній. Пилоповітряний потік, який проскочив через отвори вертикальної перегородки 8 обертається навколо жалюзійного відокремлювача 5 проходить крізь щілини між жалюзі 6, здійснюючи при цьому різкий поворот малого радіусу на кут більше 90 град, але менше 180 град. Частинки пилу також 4 здійснюють цей поворот, але завдяки силі інерції мають більший радіус повороту ніж повітря, і в результаті вони вдаряються об жалюзі 6, відбиваються від них і попадають в потік, що рухається коло внутрішньої стінки вертикальної перегородки 8. Так здійснюючи декілька відбивань від жалюзі 6, частинки пилу або попадають в гвинтоподібний повітряний потік, який рухається вздовж внутрішньої частини вертикальної перегородки 8, де змішується з частинками пилу, які вже відбились від жалюзі 6 відокремлювача 5, або попадають в повітряний потік, який проходить вздовж жалюзійного відокремлювача 5. Об'єм повітря, яке підходить до кожної жалюзі 6 зверху вниз зменшується на його об'єм, який пройшов між жалюзі зверху. По мірі гвинтоподібного руху пилоповітряної суміші навколо жалюзійного відокремлювана 5 зверху вниз кількість повітря зменшується за рахунок виведення чистого повітря через щілини між жалюзі 6 жалюзійного відокремлювача 5 (швидкість його обертання, відповідно і швидкість проходження через жалюзійний відокремлювач, лишається постійною). Пил, який проскочив між жалюзі 6 відокремлювача 5 або виноситься разом із очищеним повітрям через патрубок 3 назовні, або збирається в бункері 7 відокремлювача (в залежності від його величини). Пил, який рухається між жалюзійним відокремлювачем 5 і вертикальною перегородкою 8 збирається в бункері 9 перегородки 8. Проведені експериментальні випробування запропонованого пиловловлювача із розділеними потоками по визначенню відстані вертикальної перегородки 8 від стінки корпуса 2 апарата на експериментальному стенді Національного університету «Львівська політехніка» на кварцевому піску стандартному експериментальному пилу. Витрати повітря – 3000м3/год. Дані випробувань наведені в табл. 1 Таблиця 1 №№ п/п 1 2 3 4 5 6 7 8 9 Відстань вертикальної перегородки 8 від стінки корпуса 2 апарата 1/6 1/5 1/4 1/3 1/2 2/3 3/4 4/5 4/6 Із таблиці видно, що максимальна ефективність уловлення пилу досягається при відстані розташування вертикальної перегородки 8 від стінки корпуса 2 апарата, яка дорівнює 2/3. При збільшенні цієї відстані перегородка 8 дуже близько наближається до жалюзійного відокремлювача 5 і цієї відстані недостатньо, щоб відбиті частинки пилу від жалюзі відокремлювача не були знов відбиті перегородкою 8 назад до тих же жалюзі. Ефективність уловлення пилу, % -6 -6 50 10 м=32 50 10 м=50 84,2 85,8 85,3 86,6 86,4 87,3 86,5 88,4 86,5 90,3 89,3 92,6 85,4 91,0 84,5 86,7 83,3 86,4 При зменшенні цієї відстані перегородка 8 дуже близько наближається до стінки корпуса 2 і цієї відстані недостатньо, щоб відбиті частинки пилу від перегородки 8 не були знов відбиті стінкою корпуса знов до перегородки 8. Проведені експериментальні випробування запропонованого пиловловлювача із розділеними потоками по визначенню відношення площі отворів перегородки 8 до площі живого перерізу жалюзійного відокремлювача 5 на експериментальному 5 50554 стенді Національного університету «Львівська політехніка» на кварцевому піску - стандартному 6 експериментальному пилу. Витрати повітря – 3000м3/год. Дані випробувань наведені в табл. 2. Таблиця 2 Відношення площі отворів перегородки 8 до площі живого перерізу жалюзійного відокремлювача 5 1 1,2 1,3 1,4 1,5 1,6 Таким чином, при відношення площі отворів перегородки 8 до площі живого перерізу жалюзійного відокремлювача 5 таким, що дорівнює 1,5 є оптимальним, чим і доведені переваги цієї конструкції. 50 Ефективність пиловловлення, % -6 10-6м=32 50 10 м=50 77,8 81,6 83,4 84,9 85,4 86,6 86,6 87,8 90,2 93,1 84,8 86,2 На експериментальному стенді НУ „Львівська політехніка" проведені порівняльні дослідження запропонованого пиловловлювача із розділеними потоками з прототипом на стандартному експериментальному пилу - кварцовому піску. Дані випробувань наведені в таблиці 3. Таблиця 3 Порівняльні дослідження пиловловлювачів 3 Розхід повітря,м /год 1000 1500 2000 2500 3000 Ефективність пиловловлення, % запропонований прототип Розмір пилу, 10-6м 32 50 32 81,5 82,4 79,8 83,4 85,6 81,5 84,7 87,4 83,4 87,8 89,4 84,3 90,4 93,8 87,1 Переваги запропонованої конструкції очевидні, що пояснюється тим, що пилогазовий потік окремо звільняється від великодисперсного пилу при про 50 81,0 83,4 85,2 88,1 88,6 ходженні через перегородку 8, а вже після цього попадає на жалюзійний відокремлювач 5, чим досягається підвищення ефективності очистки. 7 Комп’ютерна верстка М. Ломалова 50554 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
