Спосіб санкціонованого доступу до керування ліфтом і система для його здійснення

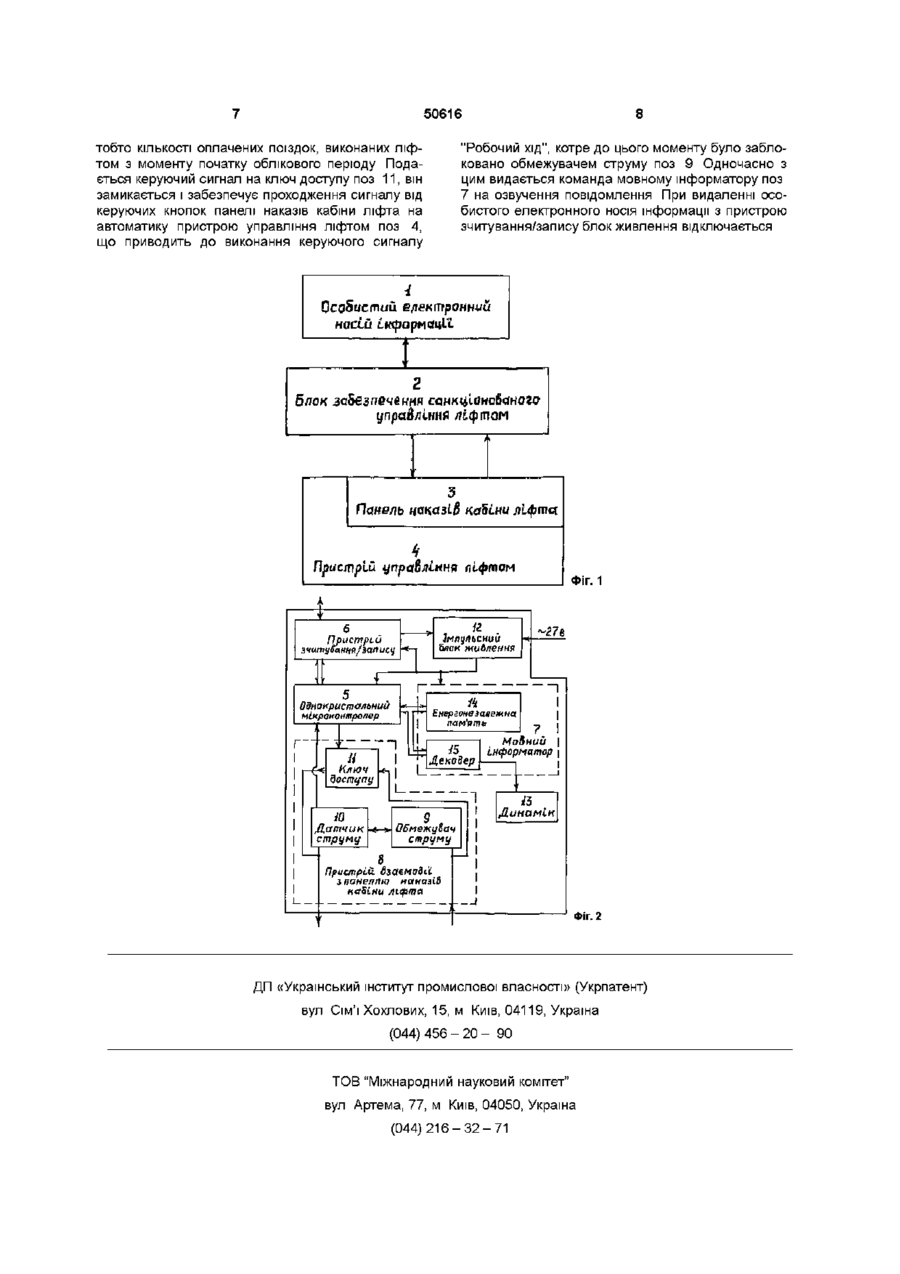

1 Спосіб санкціонованого керування ліфтом з панелі наказів кабіни ліфта, який включає робочий цикл ліфта, що складається із підготовчого періоду, під час якого пасажир натискає керуючу кнопку панелі наказів кабіни ліфта і таким чином віддає керуючий сигнал "Робочий хід", та робочого ходу ліфта, який відрізняється тим, що в підготовчий період робочого циклу ліфта визначають, використовуючи особистий електронний носій інформації, правомочність пасажира віддавати керуючий сигнал "Робочий хід" системі санкціонованого керування ліфтом з панелі наказів кабіни ліфта та інтерактивно взаємодіють, повідомляючи мовою про можливість або неможливість поїздки, та підказують пасажиру про подальші дії, а після подачі пасажиром керуючого сигналу "Робочий хід", під час робочого ходу ліфта, інформують пасажира про КІЛЬКІСТЬ поїздок, які залишились, та про необхід ність забрати особистий електронний носій інформації, якщо він знаходиться в пристрої довше певного часу 2 Система санкціонованого керування ліфтом з панелі наказів кабіни ліфта, яка містить пристрій керування ліфтом з панеллю наказів, що розташована в кабіні ліфта, яка відрізняється тим, що панель наказів кабіни ліфта послідовно з'єднана з додатково введеним блоком забезпечення санкціонованого керування ліфтом з панелі наказів кабіни ліфта, який містить пристрій зчитування/запису особистого електронного носія інформації, який включає ідентифікаційну та/або облікову інформацію, однокристальний мікроконтролер, пристрій взаємодії з панеллю наказів кабіни ліфта та мовний інформатор 3 Система санкціонованого керування ліфтом з панелі наказів кабіни ліфта по п 2, яка відрізняється тим, що пристрій взаємодії з панеллю наказів кабіни ліфта містить датчик струму, обмежувач струму, включені послідовно з панеллю наказів, та замикаючий їх керований ключ доступу 4 Система санкціонованого керування ліфтом з панелі наказів кабіни ліфта по п 2, яка відрізняється тим, що мовний інформатор містить енергонезалежну пам'ять та декодер (О (О о ю Винахід відноситься до підйомнотранспортних механізмів, зокрема до пристроїв керування пасажирськими ліфтами в жилих і громадських приміщеннях Відоме авторське свідоцтво СРСР № 1548149, "Пристрій управління ліфтом", МПК В 66 В 1/06, публ 07 03 90 , бюл № 9, автори Трубленков Є А , Прокоф'єв А К Даний спосіб заключається в тому, що робочий цикл ліфта складається із підготовчого періоду, під час якого пасажир діє на кнопку панелі наказів кабіни ліфта і таким чином віддає керуючий сигнал "Робочий хід" та робочого ходу ліфта При даному способі управління ліфтом попередньо не визначають правомочність пасажира віддати керуючий сигнал "Робочий хід", що дає мож ливість доступу до пристрою управління ліфтом категорії пасажирів, яким це заборонено згідно з правилами користування ліфтом, що веде до перевитрати електроенергії та скороченню міжремонтного періоду 3 тієї ж причини не забезпечується впорядкованість платежів за користування ліфтом, так як неможливо забезпечити ВІДПОВІДНІСТЬ затрат на експлуатацію, електроенергію і використання ресурсу ліфта з оплатою, яка надійшла Відсутня інтерактивна взаємодія пристрою управління ліфтом з пасажиром, що суттєво знижує якість обслуговування, особливо для інвалідів по зору Даний пристрій містить у собі панель наказів, що знаходиться в кабіні ліфта Пристрій має обмежені функціональні можливості, так як не має блоку санкціонованого доступу з мовним інформа 50616 тором Задачею винаходу "Спосіб санкціонованого управління ліфтом з панелі наказів кабіни ліфта і система для його здійснення" є, шляхом попереднього визначення правомочності пасажира віддавати керуючий сигнал "Робочий хід" системі санкціонованого управління ліфтом при контакті особистого електронного носія інформації з пристроєм зчитування/запису, і інтерактивної взаємодії з ним в підготовчий період робочого циклу ліфта, а потім, інформування пасажира під час робочого ходу ліфта за допомогою мовного інформатора, які обидва знаходяться в складі блоку забезпечення санкціонованого управління ліфтом, в який також входить однокристальний мікроконтролер і блок взаємодії з панеллю наказів кабіни ліфта, - забезпечити санкціонований доступ до управління ліфтом, підвищення якості обслуговування пасажира, збереження ресурсу ліфта при збереженні технологічності та економічності вирішення задач зчитування електронних носив інформації і інформування пасажирів, впорядкованість платежів за користування ліфтом Суть винаходу способу міститься в слідуючому ВІДОМІ ознаки Робочий цикл ліфта складається із підготовчого періоду, під час якого пасажир діє на кнопку панелі наказів кабіни ліфта і таким чином віддає керуючий сигнал "Робочий хід", та робочого ходу ліфта Нові ознаки В підготовчий період робочого циклу ліфта визначають, використовуючи особистий електронний носій інформації, правомочність пасажира віддавати керуючий сигнал "Робочий хід" системі санкціонованого управління ліфтом з панелі наказів кабіни ліфта та інтерактивно взаємодіють з пасажиром, повідомляючи мовою про можливість або неможливість поїздки та підказують про подальші дії пасажира Після подачі пасажиром керуючого сигналу "Робочий хід", ПІД час робочого ходу ліфта, інформують пасажира про КІЛЬКІСТЬ поїздок, які залишились, та про необхідність забрати особистий електронний носій інформації, якщо він знаходиться в пристрої довше певного часу ПОСЛІДОВНІСТЬ виконання таких операцій, як попереднє визначення правомочності пасажира віддавати керуючий сигнал "Робочий хід" і інтерактивна взаємодія з пасажиром в підготовчий період робочого циклу ліфта, віддача керуючого сигналу "Робочий хід", інформування пасажира під час робочого ходу ліфта, - визначаються функціональним призначенням системи санкціонованого управління ліфтом з панелі наказів кабіни ліфта Попереднє визначення правомочності пасажира віддавати керуючий сигнал "Робочий хід" дає можливість захистити пристрій управління від доступу категорії пасажирів, яким це заборонено згідно з правилами користування ліфтом, що забезпечує економію електроенергії і збільшує міжремонтний період Потій же причині пасажир сплачує за реально надану послугу, так як можливість управління з панелі наказів кабіни ліфта забезпечується тільки при наявності у пасажира особистого електронного носія інформації, який має ВІДОМОСТІ про авансову сплату проїзду В ході інтерактивної взаємодії інформаційні повідомлення, необхідні при експлуатації ліфта, укомплектованого системою санкціонованого управління ліфтом, доводяться до пасажира за допомогою зрозумілих мовних фраз, а основні повідомлення дублюються світловими індикаторами Мовні повідомлення суттєво підвищують якість обслуговування інвалідів по зору, а наявність світлових сигналів необхідна для обслуговування слабочуючих пасажирів Суть винаходу пристрою міститься в слідуючому ВІДОМІ ознаки Пристрій управління ліфтом з панеллю наказів, що міститься в кабіні ліфта Нові ознаки Система санкціонованого управління ліфтом з панелі наказів кабіни ліфта додатково має блок забезпечення санкціонованого управління ліфтом з панелі наказів кабіни ліфта, послідовно з'єднаний з панеллю наказів кабіни ліфта, котрий складається з пристрою зчитування/запису особистого електронного носія інформації, який містить ідентифікаційну та/або облікову інформацію, однокристального мікроконтролера, пристрою взаємодії з панеллю наказів кабіни ліфта та мовного інформатора Пристрій взаємодії з панеллю наказів кабіни ліфта складається з датчика струму, обмежувача струму, включених послідовно з панеллю наказів, та замикаючого їх керуємого ключа доступу Мовний інформатор містить енергонезалежну пам'ять та декодер Імпульсний блок живлення ("750 практичних електронних схем", укладач Р Фелпс, Москва, "Мир", 1986, стор 27) Однокристальний мікроконтролер (Сташин В В , Урусов А В , Мологонцева О Ф , "Проектування цифрових пристроїв на однокристальних м ікро контроле pax", Москва, "Энергоатомиздат", 1990, стор 50 - 96) Мовний інформатор складається з енергонезалежної пам'яті (Керівний технічний матеріал фірми ATMEL, реєстраційний номер 1937В, березень 2001р) і декодера (Керівний технічний матеріал "ETC 5057" фірми STMicroelectromcs, березень 2000р ) Пропонуємий пристрій конструктивно виконаний у вигляді компактного електронного блоку, встановлюється в кабіні ліфта біля панелі наказів з дотриманням заходів проти несанкціонованого демонтажу Програмно-апаратним забезпеченням однокристального мікроконтролера передбачається обробка різних ситуацій, виникаючих при експлуатації системи санкціонованого управління ліфтом Схема блоку забезпечення санкціонованого управління ліфтом дозволяє за рахунок наявності слідуючих елементів вирішити задачі зчитування особистого електронного носія інформації і інформування як пасажира, так і спеціаліста експлуатуючої організації, а також мінімізує технічне рішення блоку забезпечення санкціонованого управління ліфтом, що знижує вартість системи санкціонованого управління ліфтом Винахід ілюструється слідуючими кресленнями фіг 1 - функціональна схема способу санкціонованого управління ліфтом, фіг 2 - структурна схема блоку забезпечення санкціонованого управління ліфтом Спосіб складається із слідуючих операцій визначають в підготовчий період робочого циклу ліфта правомочність пасажира віддавати керуючий 50616 сигнал "Робочий хід" і інтерактивне взаємодіють з ним, пасажир віддає керуючий сигнал "Робочий хід" ШЛЯХОМ натискування на керуючу кнопку панелі наказів кабіни ліфта, система інформує пасажира під час робочого ходу ліфта Спосіб здійснюється слідуючим чином, фіг 1 Пасажир, увійшовши в кабіну ліфта, вставляє свій особистий електронний носій інформації поз 1 в блок забезпечення санкціонованого управління ліфтом поз 2, який послідовно з'єднаний з панеллю наказів кабіни ліфта поз 3 пристрою управління ліфтом поз 4 Блок забезпечення санкціонованого управління ліфтом визначає чи це є особистий електронний носій інформації і чи вірно він вставлений, зчитує інформацію, визначаючи наявність оплачених поїздок, - тим самим визначають в підготовчий період робочого циклу ліфта правомочність пасажира віддавати керуючий сигнал "Робочий хід" за допомогою особистого електронного носія інформації, інтерактивно взаємодіють, повідомляючи мовою, - "невірно вставлений особистий електронний носій інформації", "це не особистий електронний носій інформації", "це не ліфтовий особистий електронний носій інформації", "не залишилось поїздок", "залиште, будь ласка, кабіну ліфта", "у Вас N поїздок", "натисніть кнопку поверху" Пасажир натискає на керуючу кнопку панелі наказів кабіни ліфта, і таким чином віддає керуючий сигнал "Робочий хід" Під час робочого ходу ліфта блок забезпечення санкціонованого управління ліфтом інформує пасажира, - "залишилось N-1 поїздок", "заберіть свій особистий електронний носій інформації" Процес взаємодії пасажира з системою санкціонованого управління ліфтом закінчується по вийманню особистого електронного носія інформації Приклад 1 Пасажир, увійшовши в кабіну ліфта, вставляє в блок забезпечення санкціонованого управління ліфтом картку, яка не є ліфтовим особистим електронним носієм інформації Система санкціонованого управління ліфтом мовно повідомляє його "це не ліфтовий особистий електронний носій інформації", а потім "залиште, будь ласка, кабіну ліфта" У цьому разі натискання керуючих кнопок не призведе до виконання робочого ходу Пасажир змушений залишити кабіну ліфта Приклад 2 Пасажир, увійшовши в кабіну ліфта, вставляє в блок забезпечення санкціонованого управління ліфтом невірно орієнтований особистий електронний носій інформації Система санкціонованого управління ліфтом мовно повідомляє його "невірно вставлений особистий електронний носій інформації" Пасажир вірно вставляє особистий електронний носій інформації Система санкціонованого управління ліфтом мовно повідомляє його "у Вас N поїздок", "натисніть кнопку поверху" Пасажир натискає на потрібну керуючу кнопку, після чого починається робочий хід ліфта Система управління ліфтом інформує "залишилось N-1 поїздок", "заберіть свій особистий електронний носій інформації" По закінченні робочого ходу ліфта пасажир залишає кабіну ліфта Система має (фіг 1, 2) блок забезпечення санкціонованого управління ліфтом поз 2, який складається з однокристального мікроконтролера поз 5, виходи якого сполучені двонаправленим інформаційним каналом з пристроєм зчитування/запису поз 6 особистого електронного носія інформації поз 1, мовним інформатором поз 7, пристроєм взаємодії з панеллю наказів кабіни ліфта поз 8, що складається з обмежувача струму поз 9, датчика струму поз 10, інформаційний вихід котрого підключений до одного із входів однокристального мікроконтролера, один із виходів останнього підключений до керуючого входу ключа доступу поз 11 Пристрій взаємодії з панеллю наказів кабіни ліфта включається в розрив загального проводу (не показано) керуючих кнопок (не показано) панелі наказів кабіни ліфта поз З пристрою управління ліфтом поз 4 Причому, загальний провід керуючих кнопок панелі наказів кабіни ліфта сполучений з входом обмежувача струму і входом ключа доступу, вихід обмежувача струму підключений до входу датчика струму, а вихід датчика струму і вихід ключа доступу сполучені з керуючими кнопками панелі наказів кабіни ліфта Живлення схеми здійснюється імпульсним блоком живлення поз 12, його керуючий вхід сполучений з пристроєм зчитування/запису електронного носія інформації, а виходи постійної напруги сполучені з пристроєм зчитування/запису особистого електронного носія інформації, однокристальним мікроконтролером і мовним інформатором, до виходу якого підключений динамік поз 13 Мовний інформатор складається з енергонезалежної пам'яті поз 14 і декодера поз 15 Система працює слідуючим чином, фіг 1, 2 Після вводу в пристрій зчитування/запису поз 6 особистого електронного носія інформації поз 1 на імпульсний блок живлення поз 12 надходить керуючий сигнал, що включає цей блок 3 подачею живлення однокристальний мікроконтролер поз 5 починає виконувати свою програму, при цьому контролюється струм, що споживається особистим електронним носієм інформації при малому споживанні струму мовному інформатору поз 7 подається команда на озвучення повідомлення "невірно вставлений особистий електронний носій інформації", при завищеному споживанні струму подається команда на озвучення повідомлення "це не особистий електронний носій інформації", при споживанні струму в заданому діапазоні продовжується робота Особистий електронний носій інформації перевіряється на достовірність по контрольній сумі, підраховується КІЛЬКІСТЬ оплачених поїздок та подається команда на озвучення повідомлень У проміжках між словами повідомлень по сигналу з датчика струму поз 10 перевіряється стан керуючих кнопок (не показані) панелі наказів кабіни ліфта поз 3, а при виявленні натисненої керуючої кнопки повідомлення уривається, що дозволяє пасажиру привести ліфт у стан робочого ходу не чекаючи закінчення мовної інформації, якщо вона його не цікавить, також проводиться зміна даних на особистому електронному НОСІЄВІ інформації про КІЛЬКІСТЬ оплачених поїздок, що залишилися Проводиться запис у мікросхему енергонезалежної пам'яті поз 14, що входить до складу мовного інформатора поз 7, статистики, 8 50616 тобто КІЛЬКОСТІ оплачених поїздок, виконаних ліфтом з моменту початку облікового періоду Подається керуючий сигнал на ключ доступу поз 11, він замикається і забезпечує проходження сигналу від керуючих кнопок панелі наказів кабіни ліфта на автоматику пристрою управління ліфтом поз 4, що приводить до виконання керуючого сигналу "Робочий хід", котре до цього моменту було заблоковано обмежувачем струму поз 9 Одночасно з цим видається команда мовному інформатору поз 7 на озвучення повідомлення При видаленні особистого електронного носія інформації з пристрою зчитування/запису блок живлення відключається QcoSucmuu е/іекгггронний насій блок зсВезпячення санкціонованого управління лі Панель наказіВ ка5І,ни яі
