Понтон багатоцільовий “паллада”

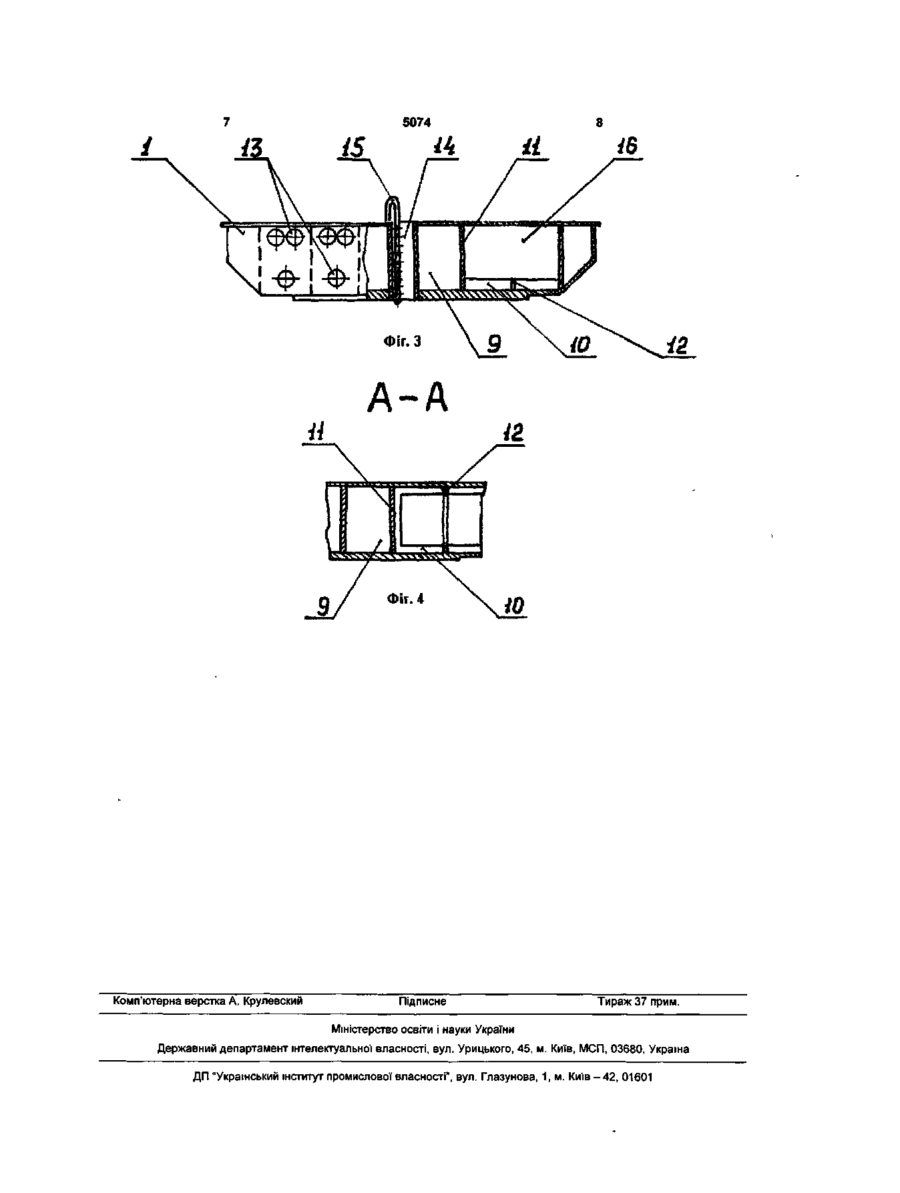

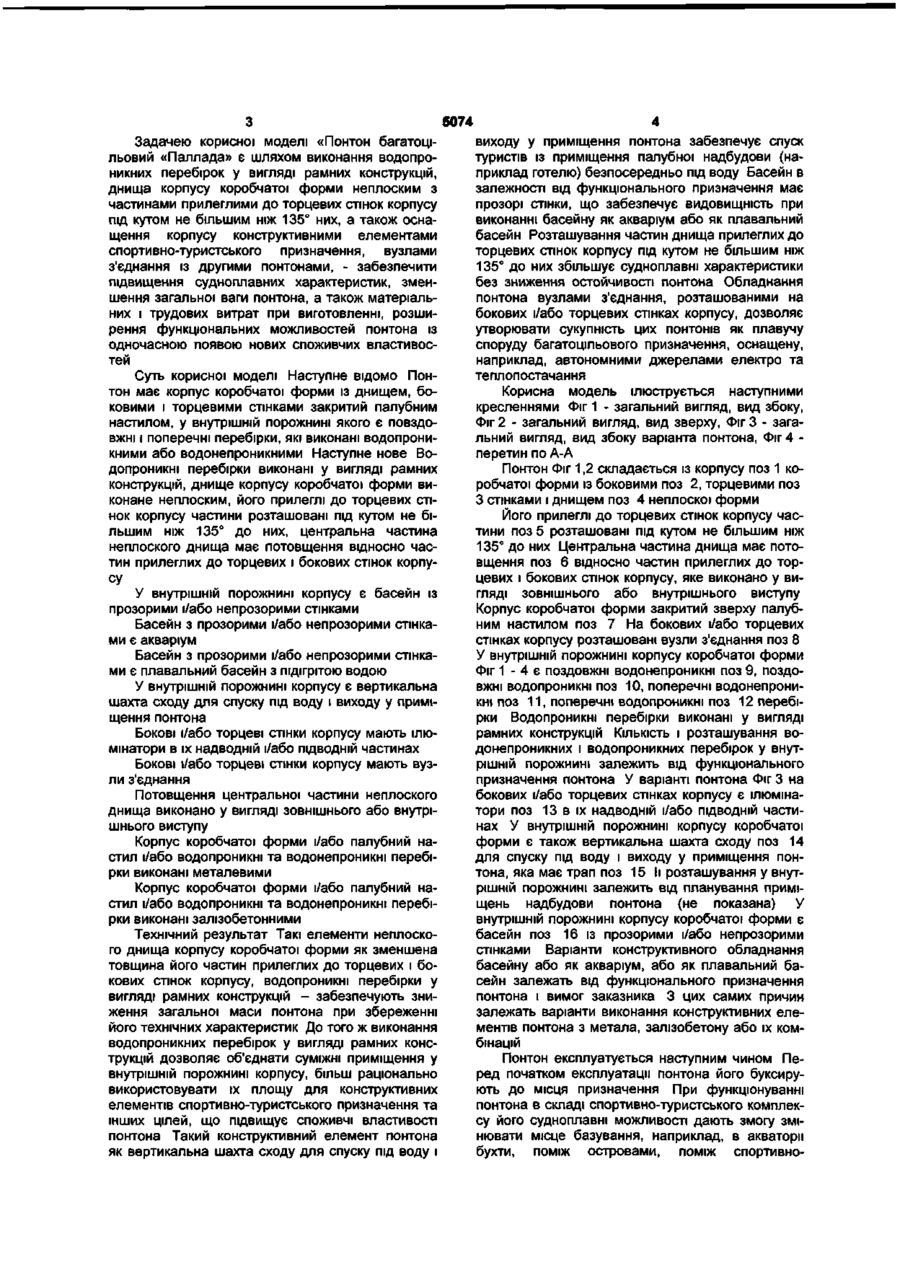

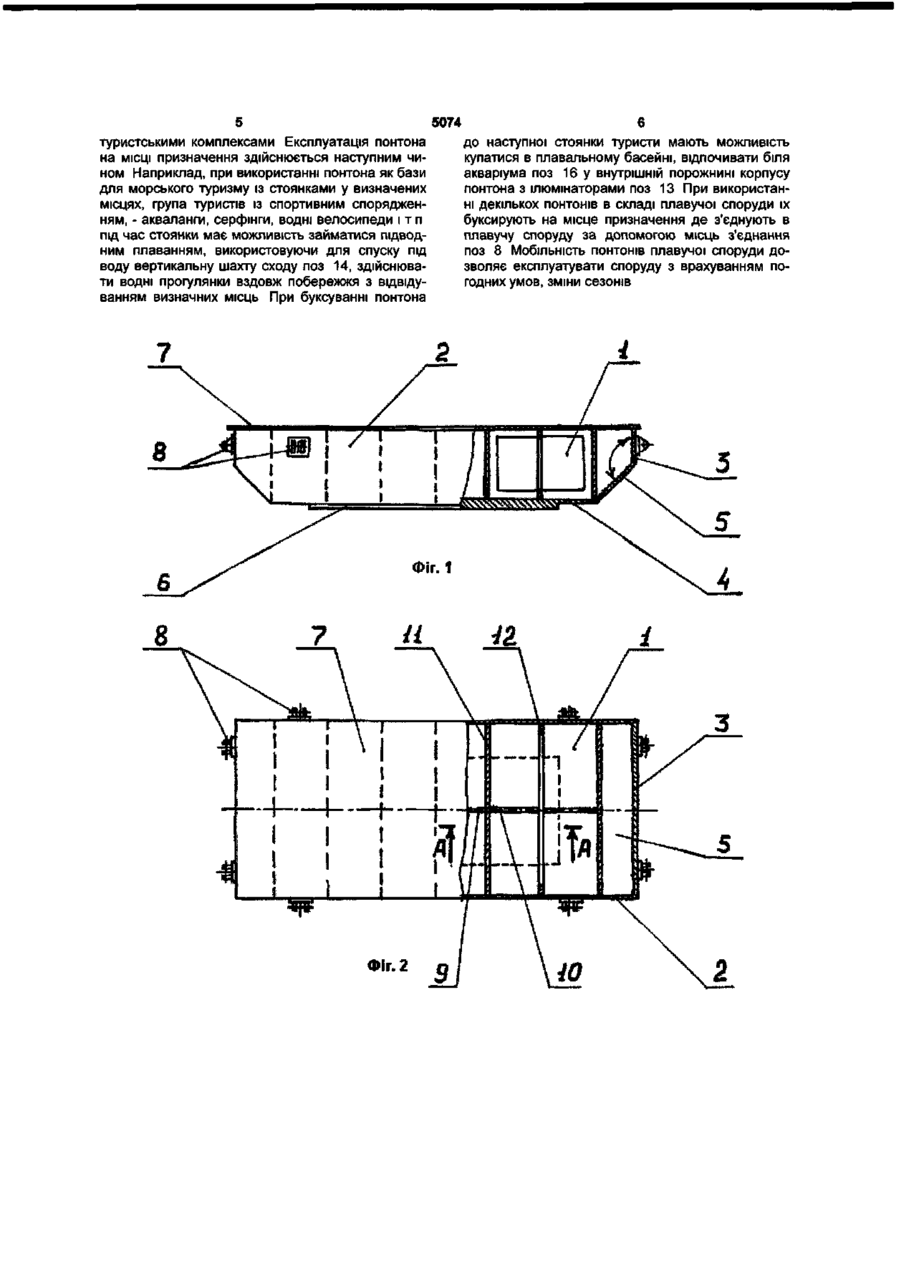

1. Понтон багатоцільовий, що має корпус коробчастої форми із днищем, боковими і торцевими стінками закритий палубним настилом, у внутрішній порожнині якого є повздовжні і поперечні перебірки, які виконані водопроникними або водонепроникними, який відрізняється тим, що водопроникні перебірки виконані у вигляді рамних конструкцій, днище корпусу коробчастої форми виконане неплоским, його прилеглі до торцевих стінок корпусу частини розташовані під кутом, не більшим ніж 135°, до них, центральна частина неплоского днища має потовщення відносно частин, прилеглих до торцевих і бокових стінок корпусу. 2. Понтон багатоцільовий за п. 1, який відрізняється тим, що у внутрішній порожнині корпусу є басейн із прозорими і/або непрозорими стінками. 3. Понтон багатоцільовий за п. 2, який відрізняється тим, що басейном з прозорими і/або непрозорими стінками є акваріум. 4. Понтон багатоцільовий за п. 2, який відрізняється тим, що басейном з прозорими і/або непрозорими стінками є плавальний басейн з підігрітою водою. 5. Понтон багатоцільовий за п. 1, який відрізняється тим, що у внутрішній порожнині корпусу є вертикальна шахта сходу для спуску під воду і виходу у приміщення понтона. 6. Понтон багатоцільовий за п.1, який відрізняється тим, що бокові і/або торцеві стінки корпусу мають ілюмінатори в їх надводній і/або підводній частинах. 7. Понтон багатоцільовий за п.1, який відрізняється тим, що бокові і/або торцеві стінки корпусу мають вузли з'єднання. 8. Понтон багатоцільовий за п.1, який відрізняється тим, що потовщення центральної частини неплоского днища виконано у вигляді зовнішнього або внутрішнього виступу. 9. Понтон багатоцільовий за п.1, який відрізняється тим, що корпус коробчастої форми і/або палубний настил, і/або водопроникні та водонепроникні перебірки виконані металевими. 10. Понтон багатоцільовий за п.1, який відрізняється тим, що корпус коробчастої форми і/або палубний настил, і/або водопроникні та водонепроникні перебірки виконані залізобетонними. со О ю Корисна модель відноситься до суднобудування, зокрема до понтонів, сукупність яких може бути використана як плавуча споруда багатоцільового призначення. Відомо авторське свідоцтво СРСР №347233 «Корпус стаціонарного судна», МПК В63В 5/20, публ. 10.08.1972., бюл. №24, автори Амельянович К.К. і др. Даний винахід складається із залізобетонного коробчатого корпусу із металевими перебірками у внутрішній порожнині, металевого палубного настилу. Відомий залізобетонний понтон «Нерозрізного доку», конструктивне креслення 1760-110.01-103, який виготовляється на Херсонському державному заводі «Палада». Даний понтон має корпус короб чатої форми із днищем, боковими і торцевими стінками закритий палубним настилом, у внутрішній порожнині якого є повздовжні і поперечні перебірки, які виконані водопроникними або водонепроникними. Понтон має низькі судноплавні характеристики, велику загальну вагу. До того ж понтон має обмежені функціональні можливості застосування, так як не можливо ефективно використовувати внутрішню порожнину його корпусу, поділену перебірками відомих конструкцій. Даний понтон використовується як частина доку, він функціонально оснащений для докування і ремонту суден. Тому понтон не має конструктивних елементів спортивно-туристського призначення для розширення споживчих властивостей. 5074 Задачею корисної моделі «Понтон багатоцільовий «Паллада» є шляхом виконання водопроникних перебірок у вигляді рамних конструкцій, днища корпусу коробчатої форми неплоским з частинами прилеглими до торцевих стінок корпусу під кутом не більшим ніж 135° них, а також оснащення корпусу конструктивними елементами спортивно-туристського призначення, вузлами з'єднання із другими понтонами, - забезпечити підвищення судноплавних характеристик, зменшення загальної ваги понтона, а також матеріальних і трудових витрат при виготовленні, розширення функціональних можливостей понтона із одночасною появою нових споживчих властивостей Суть корисної моделі Наступне відомо Понтон має корпус коробчатої форми із днищем, боковими і торцевими стінками закритий палубним настилом, у внутрішній порожнині якого є повздовжні і поперечні перебірки, які виконані водопроникними або водонепроникними Наступне нове Водопроникні перебірки виконані у вигляді рамних конструкцій, днище корпусу коробчатої форми виконане неплоским, його прилеглі до торцевих стінок корпусу частини розташовані під кутом не більшим ніж 135° до них, центральна частина неплоского днища має потовщення відносно частин прилеглих до торцевих і бокових стінок корпусу У внутрішній порожнині корпусу є басейн із прозорими і/або непрозорими стінками Басейн з прозорими і/або непрозорими стінками є акваріум Басейн з прозорими і/або непрозорими стінками є плавальний басейн з підігрітою водою У внутрішній порожнині корпусу є вертикальна шахта сходу для спуску під воду і виходу у приміщення понтона Бокові і/або торцеві стінки корпусу мають ілюмінатори в їх надводній і/або ПІДВОДНІЙ частинах Бокові і/або торцеві стінки корпусу мають вузли з'єднання Потовщення центральної частини неплоского днища виконано у вигляді зовнішнього або внутрішнього виступу Корпус коробчатої форми і/або палубний настил і/або водопроникні та водонепроникні перебірки виконані металевими Корпус коробчатої форми і/або палубний настил і/або водопроникні та водонепроникні перебірки виконані залізобетонними Технічний результат Такі елементи неплоского днища корпусу коробчатої форми як зменшена товщина його частин прилеглих до торцевих і бокових стінок корпусу, водопроникні перебірки у вигляді рамних конструкцій - забезпечують зниження загальної маси понтона при збереженні його технічних характеристик До того ж виконання водопроникних перебірок у вигляді рамних конструкцій дозволяє об'єднати суміжні приміщення у внутрішній порожнині корпусу, більш раціонально використовувати їх площу для конструктивних елементів спортивно-туристського призначення та інших цілей, що підвищує споживчі властивості понтона Такий конструктивний елемент понтона як вертикальна шахта сходу для спуску під воду і виходу у приміщення понтона забезпечує спуск туристів із приміщення палубної надбудови (наприклад готелю) безпосередньо під воду Басейн в залежності від функціонального призначення має прозорі стінки, що забезпечує видовищність при виконанні басейну як акваріум або як плавальний басейн Розташування частин днища прилеглих до торцевих стінок корпусу під кутом не більшим ніж 135° до них збільшує судноплавні характеристики без зниження остойчивості понтона Обладнання понтона вузлами з'єднання, розташованими на бокових і/або торцевих стінках корпусу, дозволяє утворювати сукупність цих понтонів як плавучу споруду багатоцільового призначення, оснащену, наприклад, автономними джерелами електро та теплопостачання Корисна модель ілюструється наступними кресленнями Фіг 1 - загальний вигляд, вид збоку, Фіг 2 - загальний вигляд, вид зверху, Фіг 3 - загальний вигляд, вид збоку варіанта понтона, Фіг 4 перетин по А-А Понтон Фіг 1,2 складається із корпусу поз 1 коробчатої форми із боковими поз 2, торцевими поз З стінками і днищем поз 4 неплоскої форми Його прилеглі до торцевих стінок корпусу частини поз 5 розташовані під кутом не більшим ніж 135° до них Центральна частина днища має потовщення поз 6 відносно частин прилеглих до торцевих і бокових стінок корпусу, яке виконано у вигляді зовнішнього або внутрішнього виступу Корпус коробчатої форми закритий зверху палубним настилом поз 7 На бокових і/або торцевих стінках корпусу розташовані вузли з'єднання поз 8 У внутрішній порожнині корпусу коробчатої форми Фіг 1 - 4 Є ПОЗДОВЖНІ водонепроникні поз 9, поздовжні водопроникні поз 10, поперечні водонепроникні поз 11, поперечні водопроникні поз 12 перебірки Водопроникні перебірки виконані у вигляді рамних конструкцій КІЛЬКІСТЬ І розташування водонепроникних і водопроникних перебірок у внутрішній порожнині залежить від функціонального призначення понтона У варіанті понтона Фіг 3 на бокових і/або торцевих стінках корпусу є ілюмінатори поз 13 в їх надводній і/або ПІДВОДНІЙ частинах У внутрішній порожнині корпусу коробчатої форми є також вертикальна шахта сходу поз 14 для спуску під воду і виходу у приміщення понтона, яка має трап поз 15 її розташування у внутрішній порожнині залежить від планування приміщень надбудови понтона (не показана) У внутрішній порожнині корпусу коробчатої форми є басейн поз 16 із прозорими і/або непрозорими стінками Варіанти конструктивного обладнання басейну або як акваріум, або як плавальний басейн залежать від функціонального призначення понтона і вимог заказника 3 цих самих причин залежать варіанти виконання конструктивних елементів понтона з метала, залізобетону або їх комбінацій Понтон експлуатується наступним чином Перед початком експлуатації понтона його буксирують до місця призначення При функціонуванні понтона в складі спортивно-туристського комплексу його судноплавні можливості дають змогу змінювати місце базування, наприклад, в акваторії бухти, поміж островами, поміж спортивно 5074 туристськими комплексами Експлуатація понтона на МІСЦІ призначення здійснюється наступним чином Наприклад, при використанні понтона як бази для морського туризму із стоянками у визначених місцях, група туристів із спортивним спорядженням, - акваланги, серфінги, водні велосипеди і т п під час стоянки має можливість займатися підводним плаванням, використовуючи для спуску під воду вертикальну шахту сходу поз 14, здійснювати водні прогулянки вздовж побережжя з відвідуванням визначних місць При буксуванні понтона до наступної стоянки туристи мають можливість купатися в плавальному басейні, відпочивати біля акваріума поз 16 у внутрішній порожнині корпусу понтона з ілюмінаторами поз 13 При використанні декількох понтонів в складі плавучої споруди їх буксирують на місце призначення де з'єднують в плавучу споруду за допомогою місць з'єднання поз 8 Мобільність понтонів плавучої споруди дозволяє експлуатувати споруду з врахуванням погодних умов, зміни сезонів Комп'ютерна верстка А. Крулевский Підписне Тираж 37 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
