Електромагнітний сепаратор

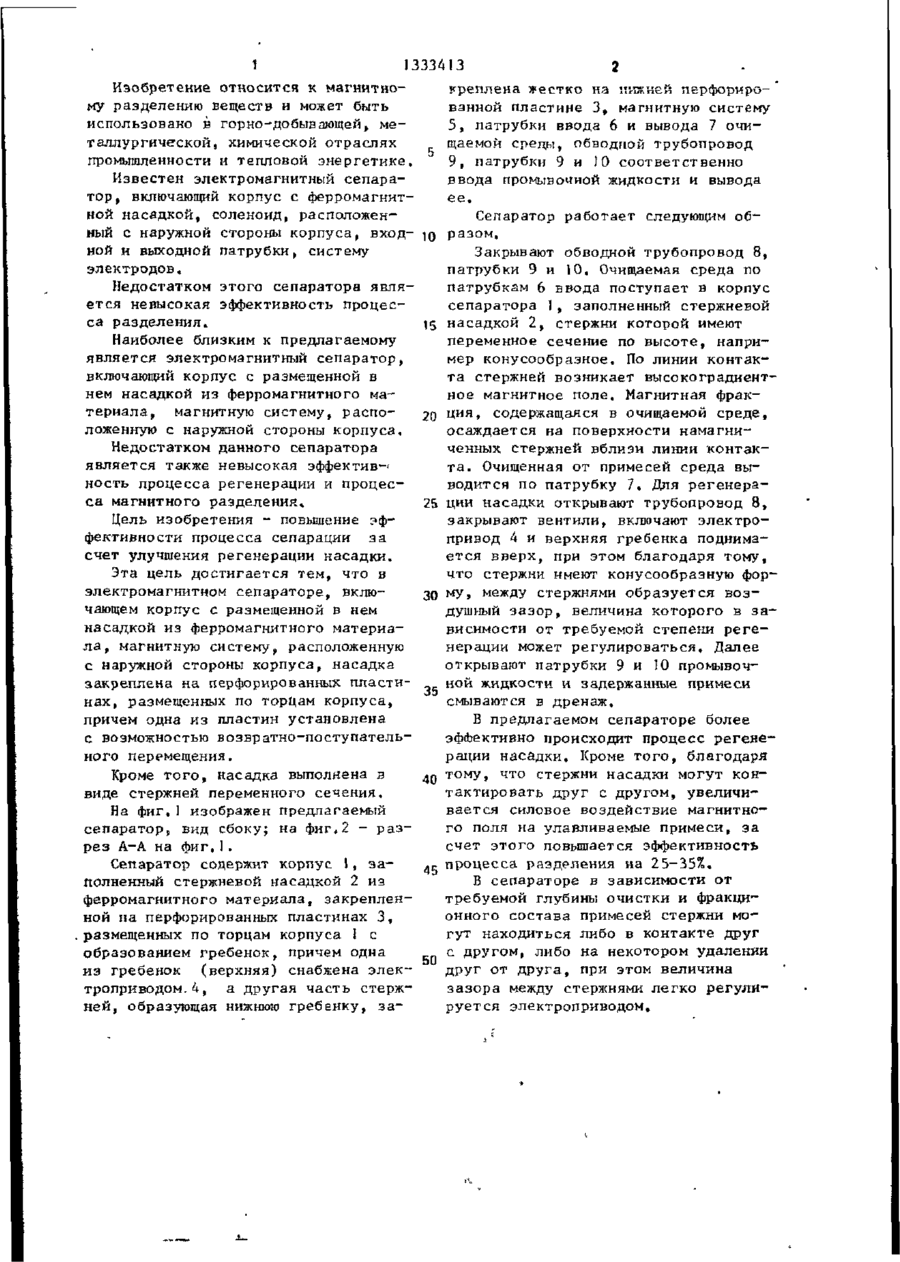

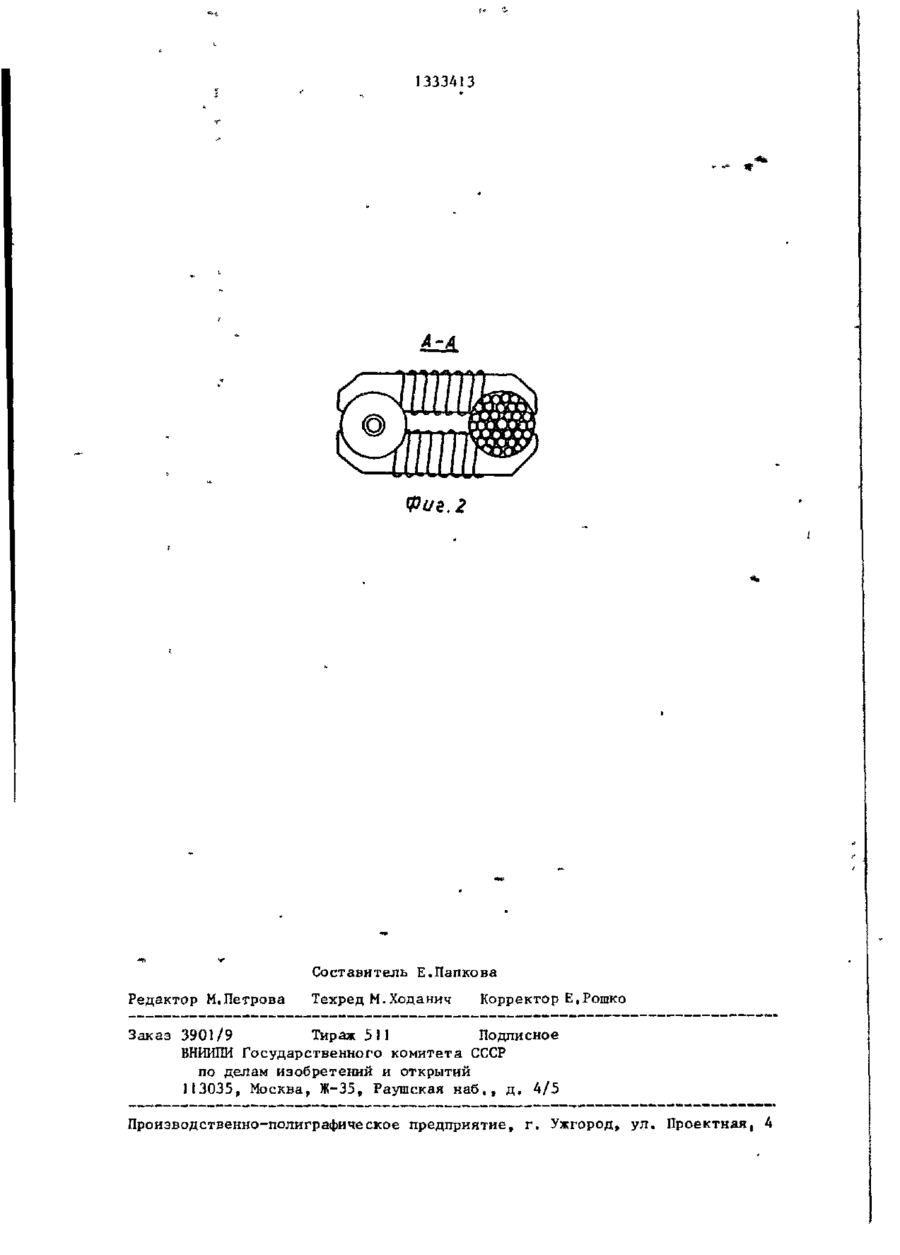

1, ЭЛЕКТРОМАГНИТНЫЙ СЕПАРАТОР, включающий корпус с размещенной в нем насадкой из ферромагнит ного материала, магнитную систему, расположенную с наружной стороны корпуса, о т л и ч а ю щ и й с я тем, что, с целью повышения эффективности процесса сепарации за счет улучшения регенерации насадки, последняя закреплена на перфорированных пластинах, размещенных по торцам корпуса, причем одна из пластин установлена с возможностью возвратно-поступательного перемещения. 2, Сепаратор по п , 1 , о т л и ч а ю щ и й с я тем, что насадка выполнена в виде стержней переменного сечения. 1333413 Изобретение относится к магнитному разделению веществ и может быть использовано в горно-добывающей, металлу ргиче-ской, химической отраслях промышленности и тепловой энергетике. Известен электромагнитный сепаратор, включающий корпус с ферромагнитной насадкой, соленоид, расположенный с наружной стороны корпуса, входной и выходной патрубки, систему электродов« Недостатком этого сепаратора является невысокая эффективность процесса разделения. Наиболее близким к предлагаемому является электромагнитный сепаратор, включающий корпус с размещенной в нем насадкой из ферромагнитного материала, магнитную систему, расположенную с наружной стороны корпуса. Недостатком данного сепаратора является также невысокая эффектив-' ность процесса регенерации и процесса магнитного разделения. Цель изобретения - повышение эффективности процесса сепарации за счет улучшения регенерации насадки. Эта цель достигается тем, что в электромагнитном сепараторе, включающем корпус с размещенной в нем насадкой из ферромагнитного материала , магнитную систему, расположенную с наружной стороны корпуса, насадка закреплена на перфорированных пластинах, размещенных по торЦам корпуса, причем одна из пластин установлена с возможностью возвратно-поступательного перемещения. ід 15 20 25 30 __ 4Q Кроме того, насадка выполнена з виде стержней переменного сечения. На фиг,1 изображен предлагаемый сепаратор, вид сбоку; на фиг*2 - разрез А-А на фиг,1. Сепаратор содержит корпус 1, за45 полненный стержневой насадкой 2 из ферромагнитного материала, закрепленной на перфорированных пластинах 3, размещенных по торцам корпуса I с образованием гребенок, причем одна 50 из гребенок (верхняя) снабжена электроприводом. 4 , а другая часть стержней, образующая нижнюю гребенку, за креплена жестко на нижней перфорированной пластине 3, магнитную систему 5, патрубки ввода 6 и вывода 7 очищаемой среды, обводной трубопровод 9, патрубки 9 и I0 соответственно ввода промывочной жидкости и вывода ее. Сепаратор работает следующим образом. Закрывают обводной трубопровод 8, патрубки 9 и 10, Очищаемая среда по патрубкам 6 ввода поступает в корпус сепаратора 1, заполненный стержневой насадкой 2, стержни которой имеют переменное сечение по высоте, например конусообразное. По линии контакта стержней возникает высокоградиентное магнитное поле. Магнитная фракция, содержащаяся в очищаемой среде, осаждается на поверхности намагниченных стержней вблизи линии контакта. Очищенная от примесей среда выводится по патрубку 7. Для регенерации насадки открывают трубопровод 8, закрывают вентили, включают электропривод 4 и верхняя гребенка поднимается вверх, при этом благодаря тому, что стержни имеют конусообразную форМУ» между стержнями образуется воздушный зазор, величина которого в зависимости от требуемой степени регенерации может регулироваться. Далее открывают патрубки 9 и 10 промывочной жидкости и задержанные примеси смываются в дренаж, В предлагаемом сепараторе более эффективно происходит процесс регенерации насадки. Кроме того, благодаря тому, что стержни насадки могут контактировать друг с другом, увеличивается силовое воздействие магнитного поля па улавливаемые примеси, за счет этого повышается эффективность процесса разделения на 25-35%. В сепараторе в зависимости от требуемой глубины очистки и фракционного состава примесей стержни могут находиться либо в контакте друг с другом, либо на некотором удалении друг от друга, при этом величина зазора между стержнями легко регулируется электроприводом. 1333413 LJi Фиг, 2 Составитель Е,Папкова Редактор М.Петрова Техред М.Ходанич Корректор Е.Рошко Заказ 3901/9 Тираж 511 Подписное В И П Государственного комитета СССР НИИ по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б , ( д, 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
