Обмежник ковзання

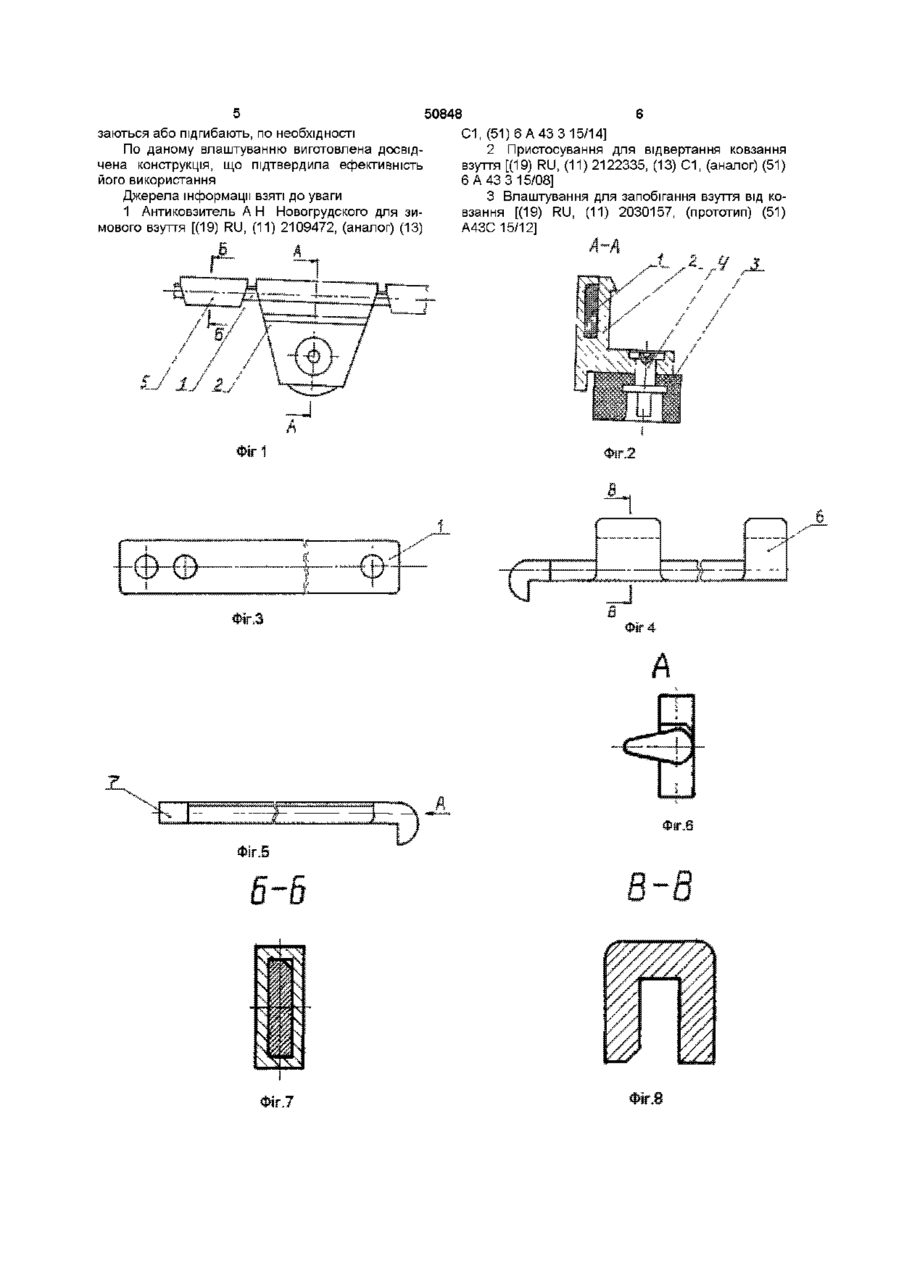

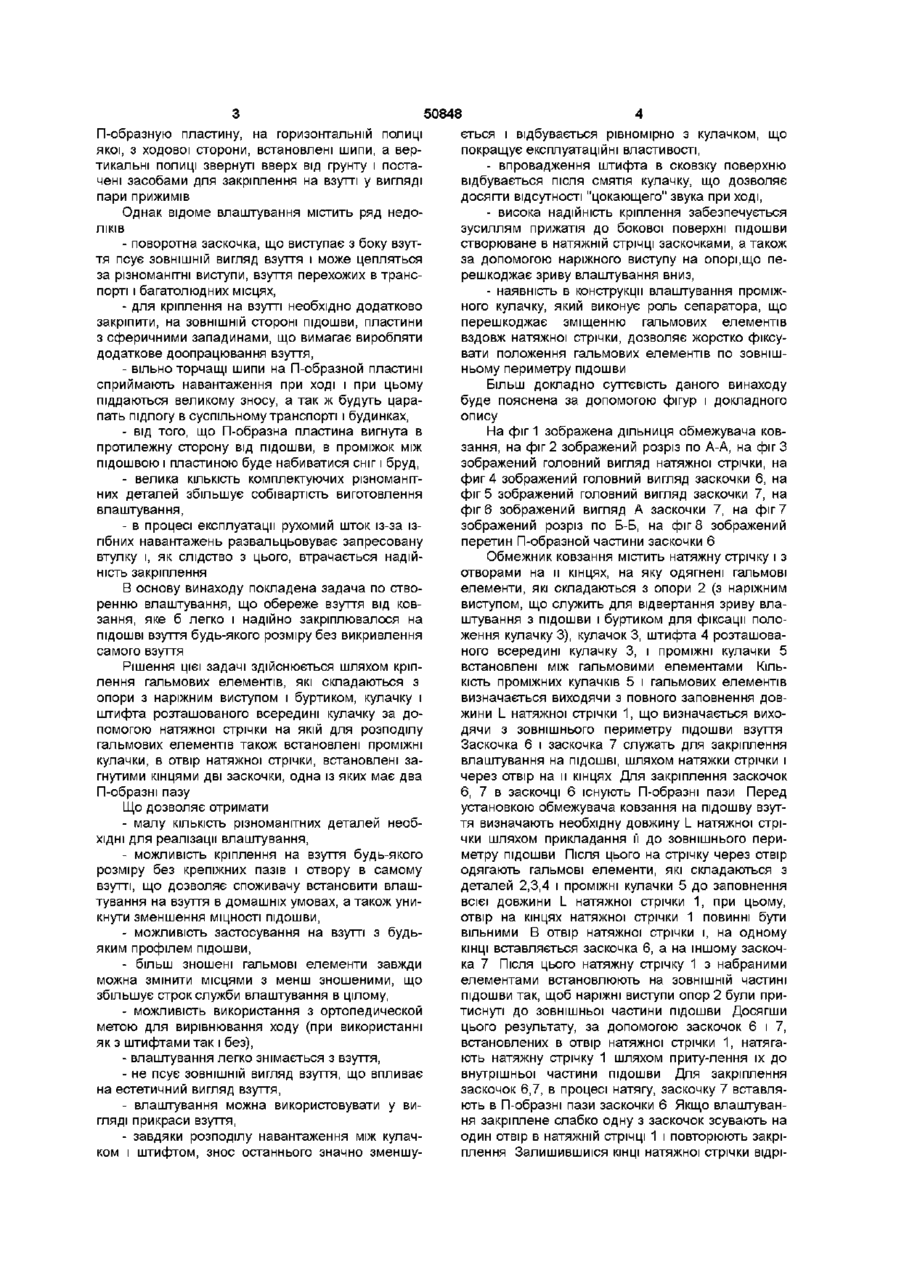

1 Обмежник ковзання для взуття, що містить засоби кріплення і гальмові елементи, який відрізняється тим, що засоби кріплення виконані у вигляді натяжної стрічки, на якій закріплюються проміжні кулачки і гальмові елементи, які містять опору з кутовим виступом і буртиком, кулачок та штифт, при цьому на кінцях натяжної стрічки виконані отвори, в які гачкоподібними кінцями введені фіксувальні заскочки 2 Обмежник ковзання за п 1,який відрізняється тим, що натяжна стрічка розміщена на ЗОВНІШНІЙ частині підошви 3 Обмежник ковзання за п 1,який відрізняється тим, що фіксувальні заскочки розміщені під підбором 4 Обмежник ковзання за п 1,який відрізняється тим, що штифти в гальмових елементах зв'язані з опорою через кулачок 5 Обмежник ковзання за п 4, який відрізняється тим, що кулачок виконаний з пружного матеріалу О Винахід ставиться до легкої промисловості, зокрема як супутній виріб в взуттєвій промисловості Відомо винахід [1] Антиковзитель А Н Новогрудского для зимового взуття [(19) RU, (11) 2109472, (13) С1, (51) 6 А 43 3 15/14], складається з колінчастого валика з держаком, несучого на собі утримувачі з шипами, прикріпленого за допомогою ПІДШИПНИКІВ до гумової підошви, і прямолінійного фіксатора Однак відомий антиковзитель містить ряд недоліків - для установлення антиковзителя необхідно в ПІДОШВІ взуття зробити пази або виробляти спеціальне взуття, - колінчастий валик, що виступає з боку взуття псує ЗОВНІШНІЙ вигляд взуття і може цепляться за різноманітні виступи, взуття перехожих в транспорті і багатолюдних місцях, - шипи в робочому положенні сприймають навантаження при ході і при цьому піддаються великому зносу і якщо висота шипа досягне рівня підошви антисковзитель втрачає свій властивості Відомо винахід [2] Пристосування для відвертання ковзання взуття [(19) RU, (11) 2122335, (13) С1, (51) 6 А 43 3 15/08], що закріплюється до каб луку взуття і містить пластинчатій шип з зуб'-ями на його нижній грані і опорно-фиксуючу пластину з подкаблучной полицею, які з'єднані через каблук, утримучім шип і опор-но-фіксувальну пластину, стрижнем Однак відоме пристосування містить ряд недоліків - для кріплення стрижня необхідно в каблуці взуття виконати отвір, що вимагає виробляти додаткове доопрацювання взуття, - для кріплення стрижня необхідно, чтоб взуття мало високий каблук, в противному випадку установка стає неможливою або призведе до зменшенню МІЦНОСТІ каблука, - в конструкції пристосування не передбачене стопоріння гвинта, що в процесі експлуатації послаблює зусилля прижатія шипа до опорнофіксувальної пластини і погіршується надійність кріплення, - розташування пристосування з боку каблука веде до перекосу взуття і впливає на правильність положення стопи людини при ході, Відомо винахід [3] "Влаштування для запобігання взуття від ковзання", яке взяте за прототип, як найбільш близьке до задачі, що вирішується [(19) RU, (11) 2030157, (51) А 43С 15/12], містить 00 ^00 о ю 50848 П-образную пластину, на горизонтальній полиці якої, з ходової сторони, встановлені шипи, а вертикальні полиці звернуті вверх від грунту і постачені засобами для закріплення на взутті у вигляді пари прижимів Однак відоме влаштування містить ряд недоліків - поворотна заскочка, що виступає з боку взуття псує ЗОВНІШНІЙ вигляд взуття і може цепляться за різноманітні виступи, взуття перехожих в транспорті і багатолюдних місцях, - для кріплення на взутті необхідно додатково закріпити, на ЗОВНІШНІЙ стороні підошви, пластини з сферичними западинами, що вимагає виробляти додаткове доопрацювання взуття, - вільно торчащі шипи на П-образной пластині сприймають навантаження при ході і при цьому піддаються великому зносу, а так ж будуть царапать підлогу в суспільному транспорті і будинках, - від того, що П-образна пластина вигнута в протилежну сторону від підошви, в проміжок між підошвою і пластиною буде набиватися сніг і бруд, - велика КІЛЬКІСТЬ комплектуючих різноманітних деталей збільшує собівартість виготовлення влаштування, - в процесі експлуатації рухомий шток із-за ізпбних навантажень развальцьовуває запресовану втулку і, як слідство з цього, втрачається надійність закріплення В основу винаходу покладена задача по створенню влаштування, що обереже взуття від ковзання, яке б легко і надійно закріплювалося на ПІДОШВІ взуття будь-якого розміру без викривлення самого взуття Рішення цієї задачі здійснюється шляхом кріплення гальмових елементів, які складаються з опори з наріжним виступом і буртиком, кулачку і штифта розташованого всередині кулачку за допомогою натяжної стрічки на якій для розподілу гальмових елементів також встановлені проміжні кулачки, в отвір натяжної стрічки, встановлені загнутими кінцями дві заскочки, одна із яких має два П-образні пазу Що дозволяє отримати - малу КІЛЬКІСТЬ різноманітних деталей необхідні для реалізації влаштування, - можливість кріплення на взуття будь-якого розміру без крепіжних пазів і отвору в самому взутті, що дозволяє споживачу встановити влаштування на взуття в домашніх умовах, а також уникнути зменшення МІЦНОСТІ підошви, - можливість застосування на взутті з будьяким профілем підошви, - більш зношені гальмові елементи завжди можна змінити місцями з менш зношеними, що збільшує строк служби влаштування в цілому, - можливість використання з ортопедической метою для вирівнювання ходу (при використанні як з штифтами так і без), - влаштування легко знімається з взуття, - не псує ЗОВНІШНІЙ вигляд взуття, що впливає на естетичний вигляд взуття, - влаштування можна використовувати у вигляді прикраси взуття, - завдяки розподілу навантаження між кулачком і штифтом, знос останнього значно зменшу ється і відбувається рівномірно з кулачком, що покращує експлуатаційні властивості, - впровадження штифта в сковзку поверхню відбувається після смятія кулачку, що дозволяє досягти відсутності "цокающего" звука при ході, - висока надійність кріплення забезпечується зусиллям прижатія до бокової поверхні підошви створюване в натяжній стрічці заскочками, а також за допомогою наріжного виступу на опорі,що перешкоджає зриву влаштування вниз, - наявність в конструкції влаштування проміжного кулачку, який виконує роль сепаратора, що перешкоджає зміщенню гальмових елементів вздовж натяжної стрічки, дозволяє жорстко фіксувати положення гальмових елементів по зовнішньому периметру підошви Більш докладно суттєвість даного винаходу буде пояснена за допомогою фігур і докладного опису На фіг 1 зображена дільниця обмежувача ковзання, на фіг 2 зображений розріз по А-А, на фіг З зображений головний вигляд натяжної стрічки, на фиг 4 зображений головний вигляд заскочки 6, на фіг 5 зображений головний вигляд заскочки 7, на фіг 6 зображений вигляд А заскочки 7, на фіг 7 зображений розріз по Б-Б, на фіг 8 зображений перетин П-образной частини заскочки 6 Обмежник ковзання містить натяжну стрічку і з отворами на и кінцях, на яку одягнені гальмові елементи, які складаються з опори 2 (з наріжним виступом, що служить для відвертання зриву влаштування з підошви і буртиком для фіксації положення кулачку 3), кулачок 3, штифта 4 розташованого всередині кулачку 3, і проміжні кулачки 5 встановлені між гальмовими елементами КІЛЬКІСТЬ проміжних кулачків 5 і гальмових елементів визначається виходячи з повного заповнення довжини L натяжної стрічки 1, що визначається виходячи з зовнішнього периметру підошви взуття Заскочка 6 і заскочка 7 служать для закріплення влаштування на ПІДОШВІ, ШЛЯХОМ натяжки стрічки і через отвір на и кінцях Для закріплення заскочок 6, 7 в заскочці 6 існують П-образні пази Перед установкою обмежувача ковзання на підошву взуття визначають необхідну довжину L натяжної стрічки шляхом прикладання її до зовнішнього периметру підошви Після ЦЬОГО на стрічку через отвір одягають гальмові елементи, які складаються з деталей 2,3,4 і проміжні кулачки 5 до заповнення всієї довжини L натяжної стрічки 1, при цьому, отвір на кінцях натяжної стрічки 1 повинні бути вільними В отвір натяжної стрічки і, на одному КІНЦІ вставляється заскочка 6, а на іншому заскочка 7 Після ЦЬОГО натяжну стрічку 1 з набраними елементами встановлюють на ЗОВНІШНІЙ частині підошви так, щоб наріжні виступи опор 2 були притиснуті до зовнішньої частини підошви Досягши цього результату, за допомогою заскочок 6 і 7, встановлених в отвір натяжної стрічки 1, натягають натяжну стрічку 1 шляхом приту-лення їх до внутрішньої частини підошви Для закріплення заскочок 6,7, в процесі натягу, заскочку 7 вставляють в П-образні пази заскочки 6 Якщо влаштування закріплене слабко одну з заскочок зсувають на один отвір в натяжній стрічці 1 і повторюють закріплення Залишившиїся КІНЦІ натяжної стрічки відрі 50848 заються або підгибають, по необхідності По даному влаштуванню виготовлена досвідчена конструкція, що підтвердила ефективність його використання Джерела інформації взяті до уваги 1 Антиковзитель А Н Новогрудского для зимового взуття [(19) RU, (11) 2109472, (аналог) (13) Фіг.З їг.7 С1, (51) 6 А 43 3 15/14] 2 Пристосування для відвертання ковзання взуття [(19) RU, (11) 2122335, (13) С1, (аналог) (51) 6 А 43 3 15/08] 3 Влаштування для запобігання взуття від ковзання [(19) RU,(11) 2030157, (прототип) (51) А43С 15/12] 50848 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
