Опора ковзання з зовнішнім наддувом
Номер патенту: 43108
Опубліковано: 15.11.2001
Автори: Сербін Анатолій Миколайович, Тендітний Юрій Григорович, Сніговський Федір Павлович
Формула / Реферат
1. Опора ковзання з зовнішнім наддувом, що містить вкладиші і дросельний елемент у вигляді сопла Лаваля, яка відрізняється тим, що в ній розміщений вал з двома різними діаметрами, причому на кожній ділянці вала з більшим діаметром виконані пази з прямими ділянками під кутом 90°, спряжені між собою дугоподібною кривою. 2. Опора ковзання з зовнішнім наддувом по п. 1, яка відрізняється тим, що сопло Лаваля встановлено тільки у нижньому підвкладиші.
3. Опора ковзання з зовнішнім наддувом по п. 1, яка відрізняється тим, що пази на кожній ділянці вала з більшим діаметром зміщені відносно пазів на наступних ділянках вала.
Текст

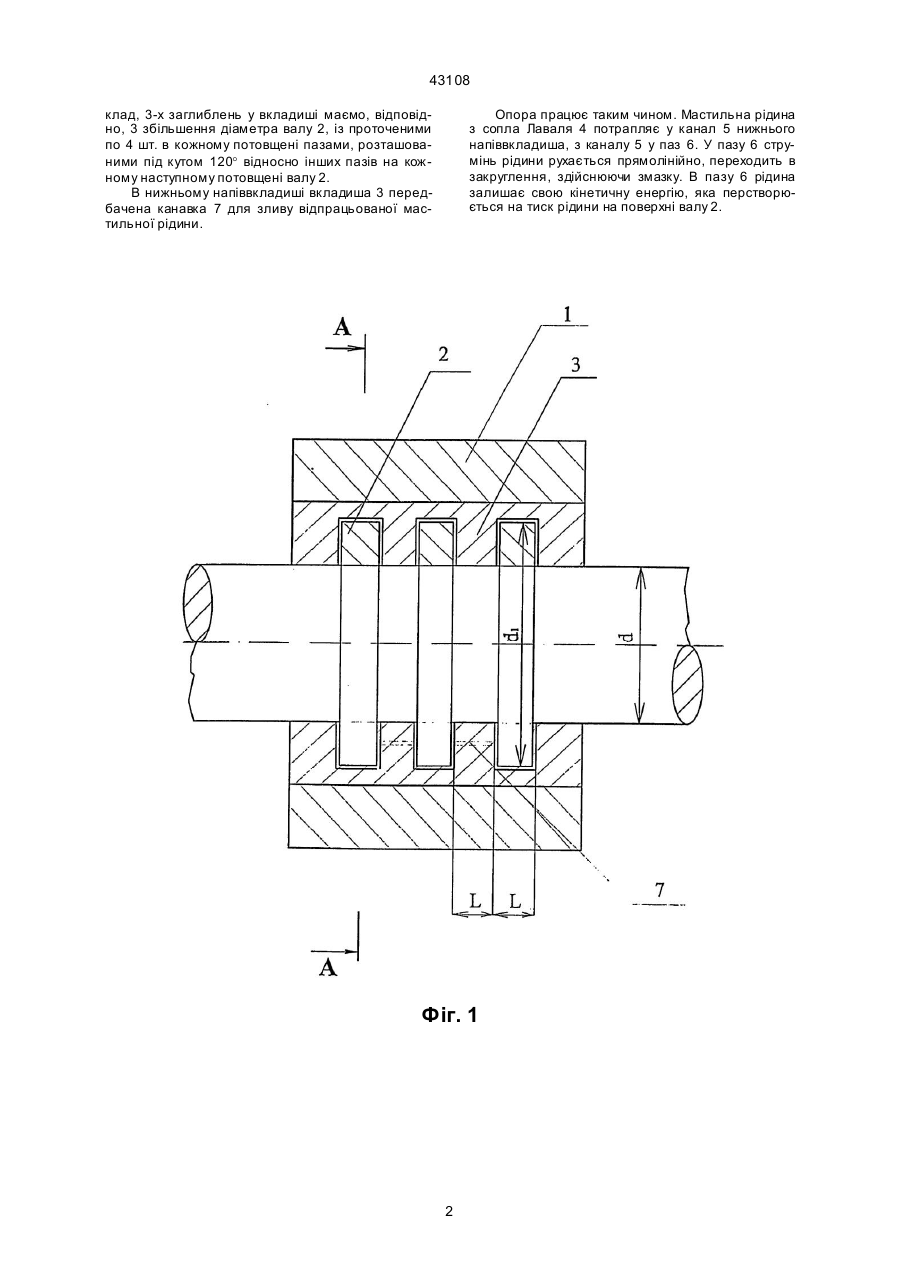

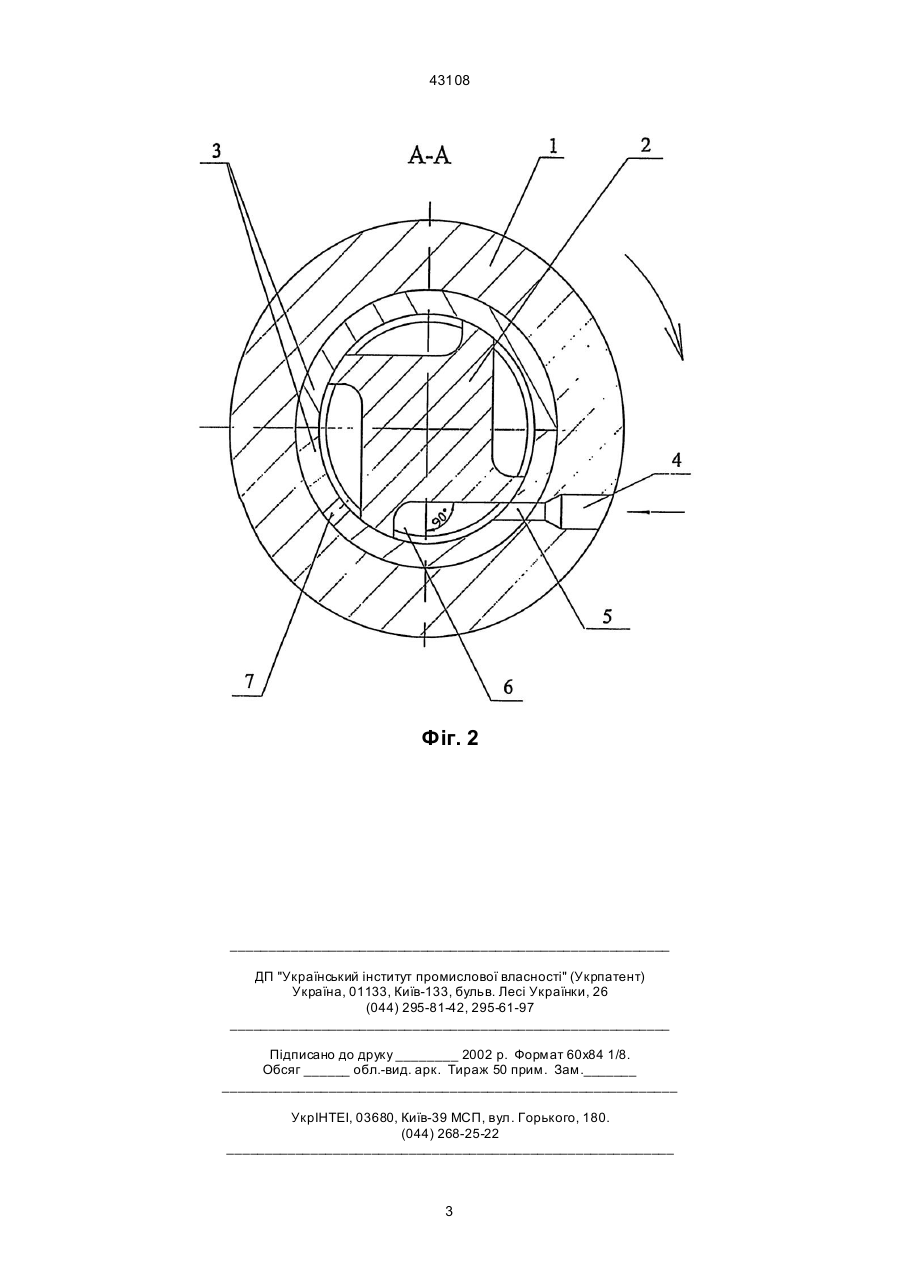

1. Опора ковзання з зовнішнім наддувом, що містить вкладиші і дросельний елемент у вигляді сопла Лаваля, яка відрізняється тим, що в ній 43108 клад, 3-х заглиблень у вкладиші маємо, відповідно, 3 збільшення діаметра валу 2, із проточеними по 4 шт. в кожному потовщені пазами, розташованими під кутом 120° відносно інших пазів на кожному наступному потовщені валу 2. В нижньому напіввкладиші вкладиша 3 передбачена канавка 7 для зливу відпрацьованої мастильної рідини. Опора працює таким чином. Мастильна рідина з сопла Лаваля 4 потрапляє у канал 5 нижнього напіввкладиша, з каналу 5 у паз 6. У пазу 6 струмінь рідини рухається прямолінійно, переходить в закруглення, здійснюючи змазку. В пазу 6 рідина залишає свою кінетичну енергію, яка перстворюється на тиск рідини на поверхні валу 2. Фіг. 1 2 43108 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюSlide support with external supercharge
Автори англійськоюSnihovskyi Fedir Pavlovych, Serbin Anatolii Mykolaiovych, Tenditnyi Yurii Hryhorovych
Назва патенту російськоюОпора скольжения с внешним наддувом
Автори російськоюСниговский Федор Павлович, Сербин Анатолий Миколаевич, Тендитный Юрий Григорьевич
МПК / Мітки
МПК: F16C 29/00
Мітки: опора, наддувом, ковзання, зовнішнім
