Біметалевий матеріал для підшипників ковзання

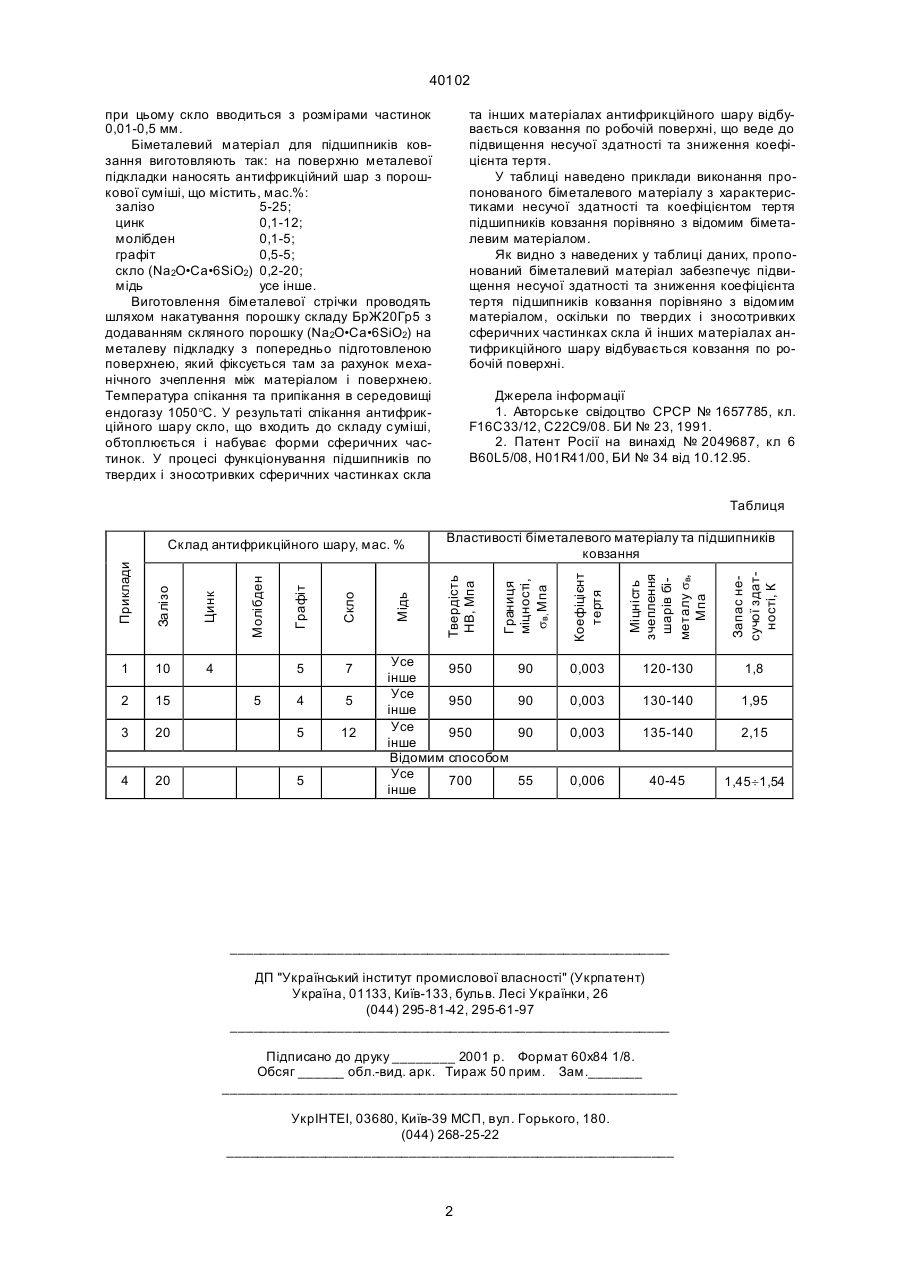

Біметалевий матеріал для підшипників ковзання, що містить металеву основу з нанесеним антифрикційним шаром на основі порошків міді, зі 40102 при цьому скло вводиться з розмірами частинок 0,01-0,5 мм. Біметалевий матеріал для підшипників ковзання виготовляють так: на поверхню металевої підкладки наносять антифрикційний шар з порошкової суміші, що містить, мас.%: залізо 5-25; цинк 0,1-12; молібден 0,1-5; графіт 0,5-5; скло (Na2O•Са•6SiO2) 0,2-20; мідь усе інше. Виготовлення біметалевої стрічки проводять шляхом накатування порошку складу БрЖ20Гр5 з додаванням скляного порошку (Nа2O•Са•6SіО2) на металеву підкладку з попередньо підготовленою поверхнею, який фіксується там за рахунок механічного зчеплення між матеріалом і поверхнею. Температура спікання та припікання в середовищі ендогазу 1050°С. У результаті спікання антифрикційного шару скло, що входить до складу суміші, обтоплюється і набуває форми сферичних частинок. У процесі функціонування підшипників по твердих і зносотривких сферичних частинках скла та інших матеріалах антифрикційного шару відбувається ковзання по робочій поверхні, що веде до підвищення несучої здатності та зниження коефіцієнта тертя. У таблиці наведено приклади виконання пропонованого біметалевого матеріалу з характеристиками несучої здатності та коефіцієнтом тертя підшипників ковзання порівняно з відомим біметалевим матеріалом. Як видно з наведених у таблиці даних, пропонований біметалевий матеріал забезпечує підвищення несучої здатності та зниження коефіцієнта тертя підшипників ковзання порівняно з відомим матеріалом, оскільки по твердих і зносотривких сферичних частинках скла й інших матеріалах антифрикційного шару відбувається ковзання по робочій поверхні. Джерела інформації 1. Авторське свідоцтво СРСР № 1657785, кл. F16С33/12, С22С9/08. БИ № 23, 1991. 2. Патент Росії на винахід № 2049687, кл 6 B60L5/08, Н01R41/00, БИ № 34 від 10.12.95. Таблиця 5 12 20 5 Запас несучої здатності, К 20 Міцність зчеплення шарів біметалу sв, Мпа 4 5 Коефіцієнт тертя 3 4 5 Усе інше Усе інше Усе інше Відомим Усе інше Границя міцності, sв, Мпа 15 7 Властивості біметалевого матеріалу та підшипників ковзання Твердість НВ, Мпа 2 5 Мідь 4 Скло Цинк 10 Графіт Залізо 1 Молібден Приклади Склад антифрикційного шару, мас. % 950 90 0,003 120-130 1,8 950 90 0,003 130-140 1,95 950 90 0,003 135-140 2,15 55 0,006 40-45 1,45¸1,54 способом 700 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
