Пристрій для навивання еліпсних гвинтових заготовок

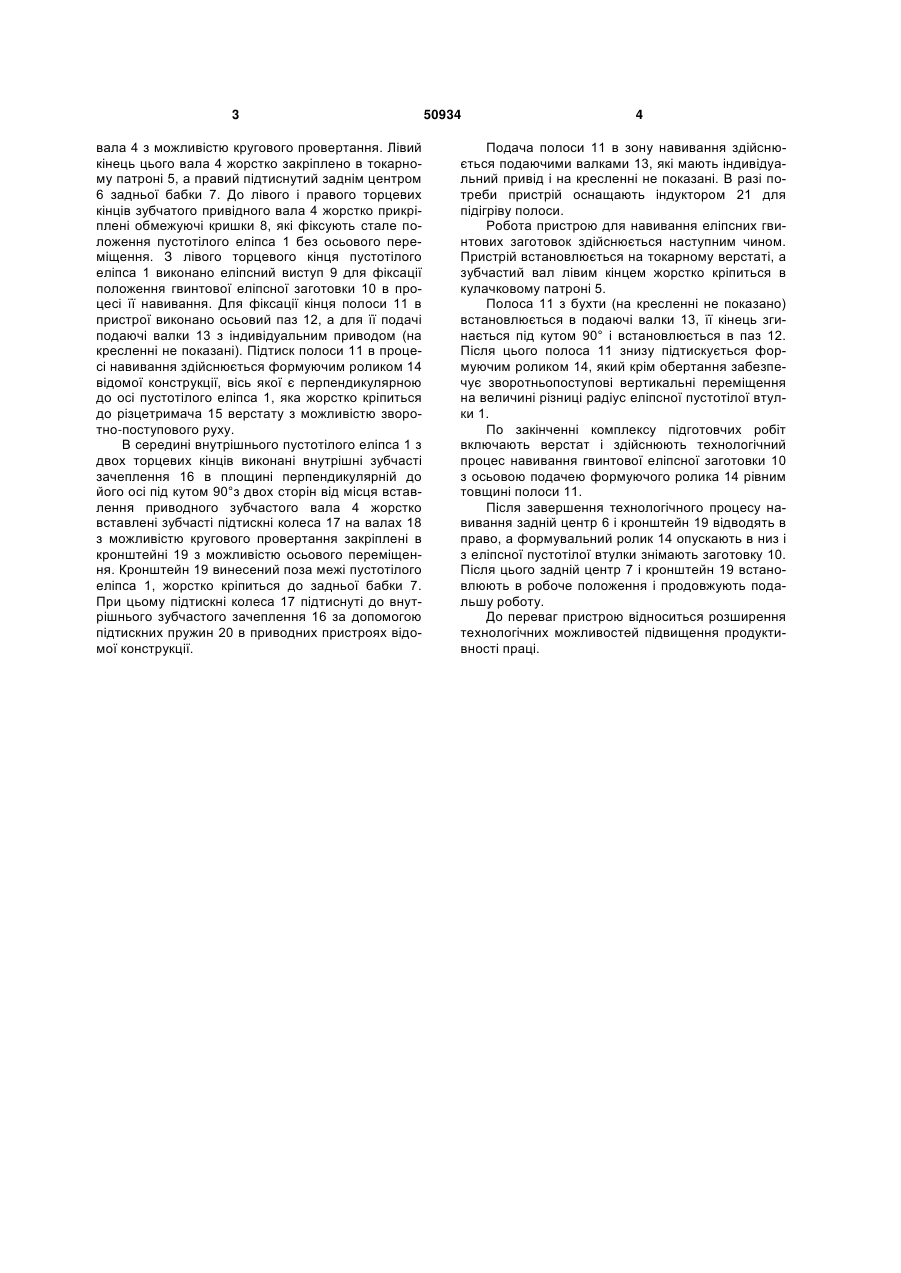

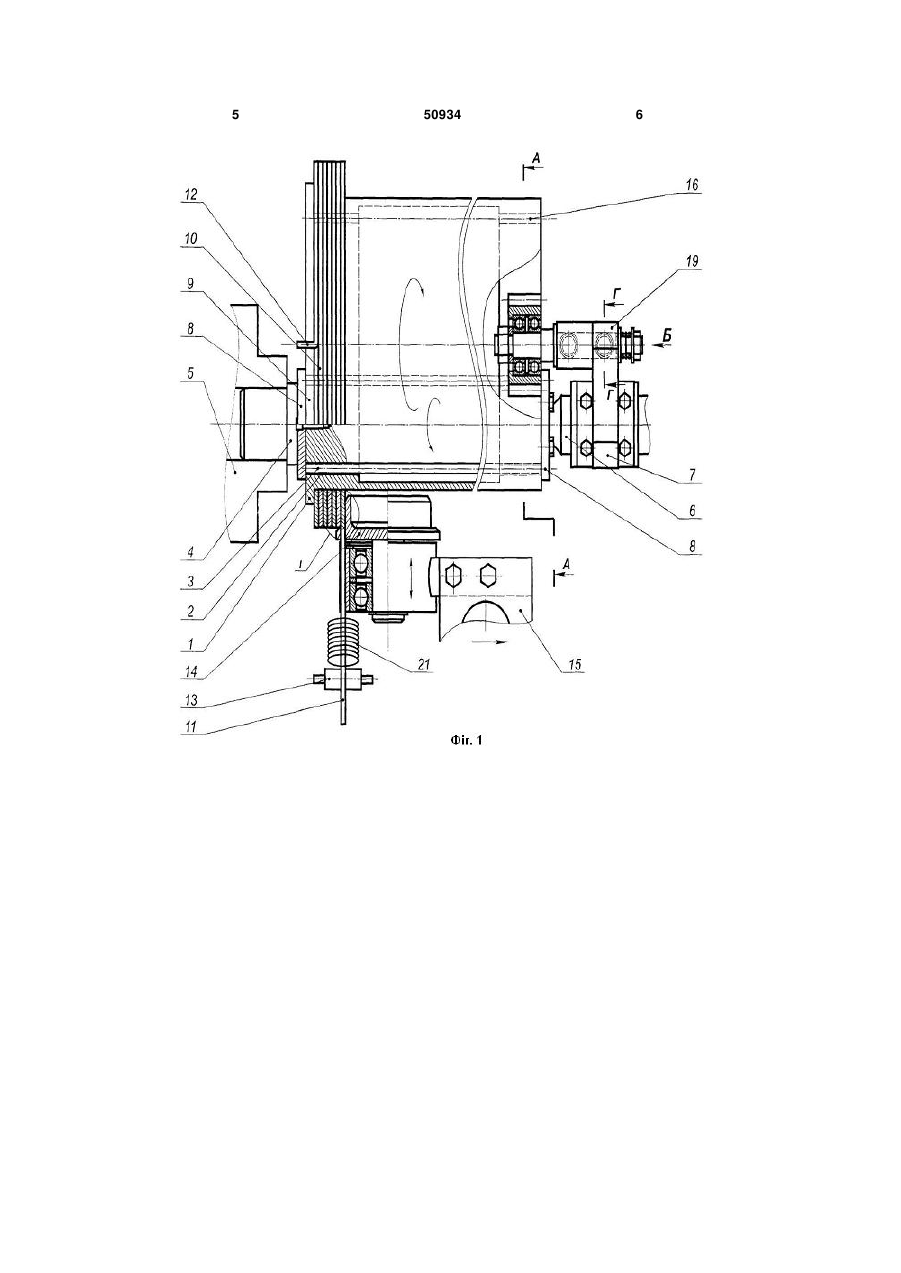

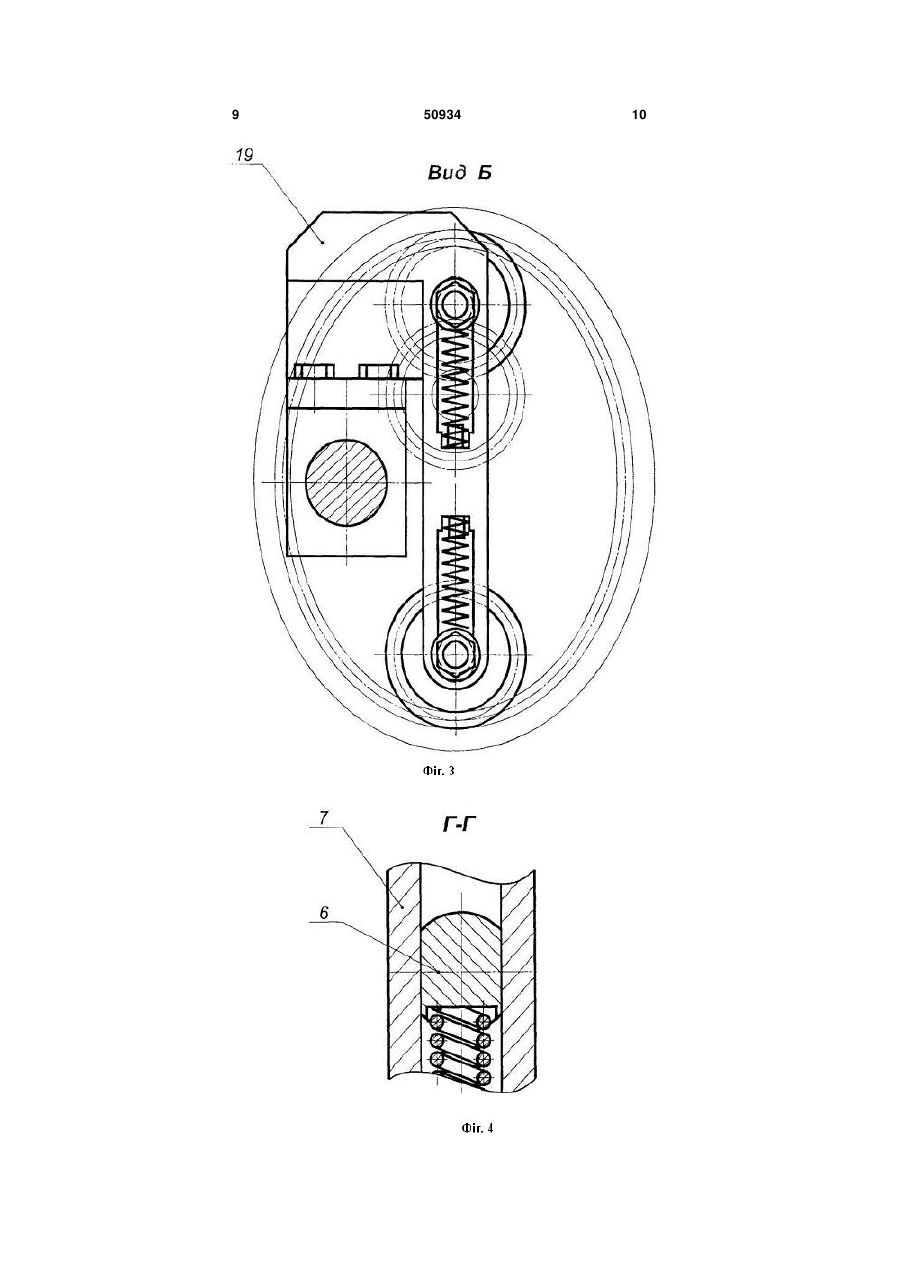

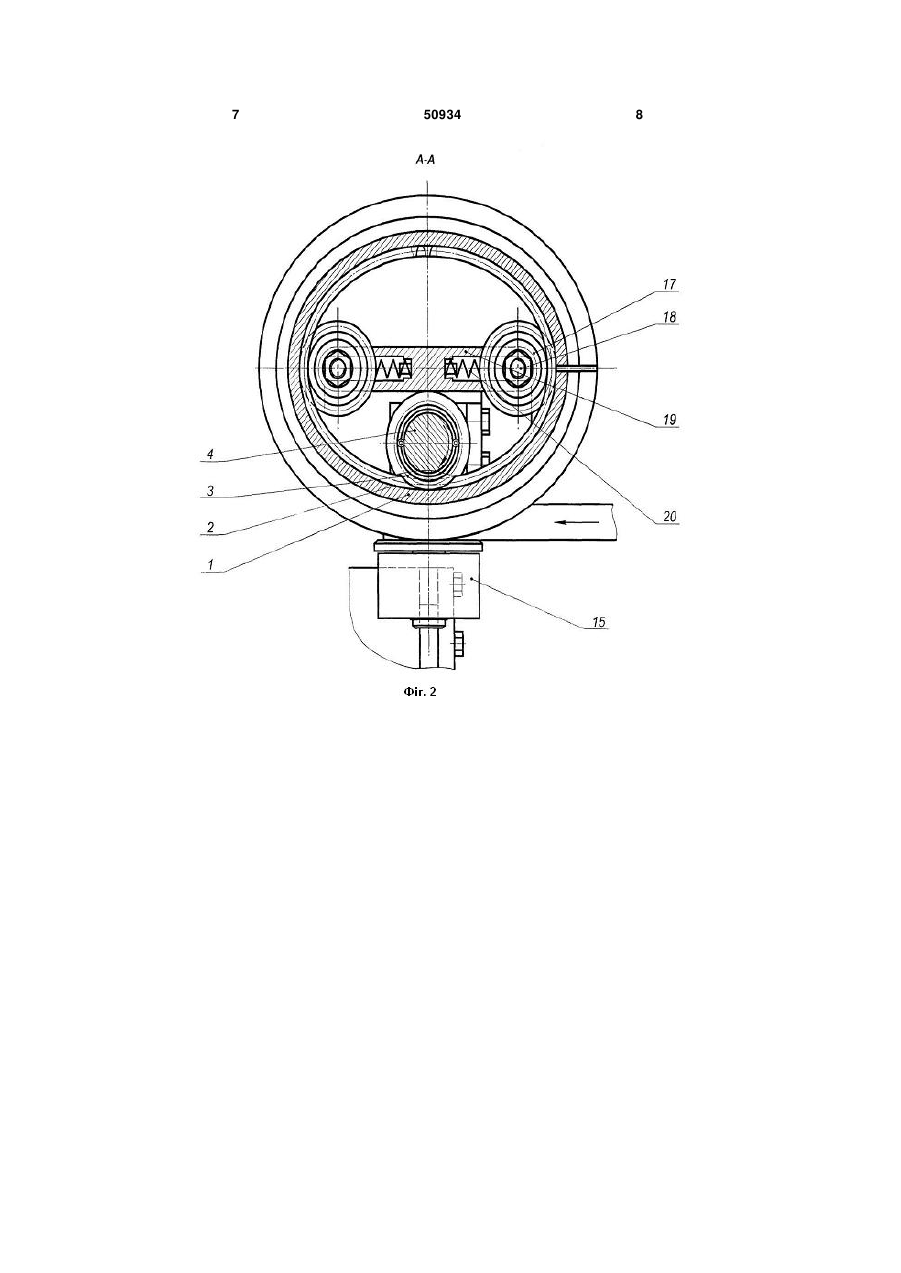

Пристрій для навивання еліпсних гвинтових заготовок, який виконано у вигляді оправки, приводу елементів закріплення кінця полоси, механізму подачі, формуючого ролика, вісь якого розміщена перпендикулярно до осі оправки, установчих і кріпильних елементів, який відрізняється тим, що оправка виконана у вигляді пустотілого еліпса з внутрішнім нестандартним зубчатим зачепленням з можливістю кругового провертання, яке є у 3 вала 4 з можливістю кругового провертання. Лівий кінець цього вала 4 жорстко закріплено в токарному патроні 5, а правий підтиснутий заднім центром 6 задньої бабки 7. До лівого і правого торцевих кінців зубчатого привідного вала 4 жорстко прикріплені обмежуючі кришки 8, які фіксують стале положення пустотілого еліпса 1 без осьового переміщення. З лівого торцевого кінця пустотілого еліпса 1 виконано еліпсний виступ 9 для фіксації положення гвинтової еліпсної заготовки 10 в процесі її навивання. Для фіксації кінця полоси 11 в пристрої виконано осьовий паз 12, а для її подачі подаючі валки 13 з індивідуальним приводом (на кресленні не показані). Підтиск полоси 11 в процесі навивання здійснюється формуючим роликом 14 відомої конструкції, вісь якої є перпендикулярною до осі пустотілого еліпса 1, яка жорстко кріпиться до різцетримача 15 верстату з можливістю зворотно-поступового руху. В середині внутрішнього пустотілого еліпса 1 з двох торцевих кінців виконані внутрішні зубчасті зачеплення 16 в площині перпендикулярній до його осі під кутом 90°з двох сторін від місця вставлення приводного зубчастого вала 4 жорстко вставлені зубчасті підтискні колеса 17 на валах 18 з можливістю кругового провертання закріплені в кронштейні 19 з можливістю осьового переміщення. Кронштейн 19 винесений поза межі пустотілого еліпса 1, жорстко кріпиться до задньої бабки 7. При цьому підтискні колеса 17 підтиснуті до внутрішнього зубчастого зачеплення 16 за допомогою підтискних пружин 20 в приводних пристроях відомої конструкції. 50934 4 Подача полоси 11 в зону навивання здійснюється подаючими валками 13, які мають індивідуальний привід і на кресленні не показані. В разі потреби пристрій оснащають індуктором 21 для підігріву полоси. Робота пристрою для навивання еліпсних гвинтових заготовок здійснюється наступним чином. Пристрій встановлюється на токарному верстаті, а зубчастий вал лівим кінцем жорстко кріпиться в кулачковому патроні 5. Полоса 11 з бухти (на кресленні не показано) встановлюється в подаючі валки 13, її кінець згинається під кутом 90° і встановлюється в паз 12. Після цього полоса 11 знизу підтискується формуючим роликом 14, який крім обертання забезпечує зворотньопоступові вертикальні переміщення на величині різниці радіус еліпсної пустотілої втулки 1. По закінченні комплексу підготовчих робіт включають верстат і здійснюють технологічний процес навивання гвинтової еліпсної заготовки 10 з осьовою подачею формуючого ролика 14 рівним товщині полоси 11. Після завершення технологічного процесу навивання задній центр 6 і кронштейн 19 відводять в право, а формувальний ролик 14 опускають в низ і з еліпсної пустотілої втулки знімають заготовку 10. Після цього задній центр 7 і кронштейн 19 встановлюють в робоче положення і продовжують подальшу роботу. До переваг пристрою відноситься розширення технологічних можливостей підвищення продуктивності праці. 5 50934 6 7 50934 8 9 50934 10 11 Комп’ютерна верстка А. Крулевський 50934 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
