Теплообмінник гвинтовий універсальний

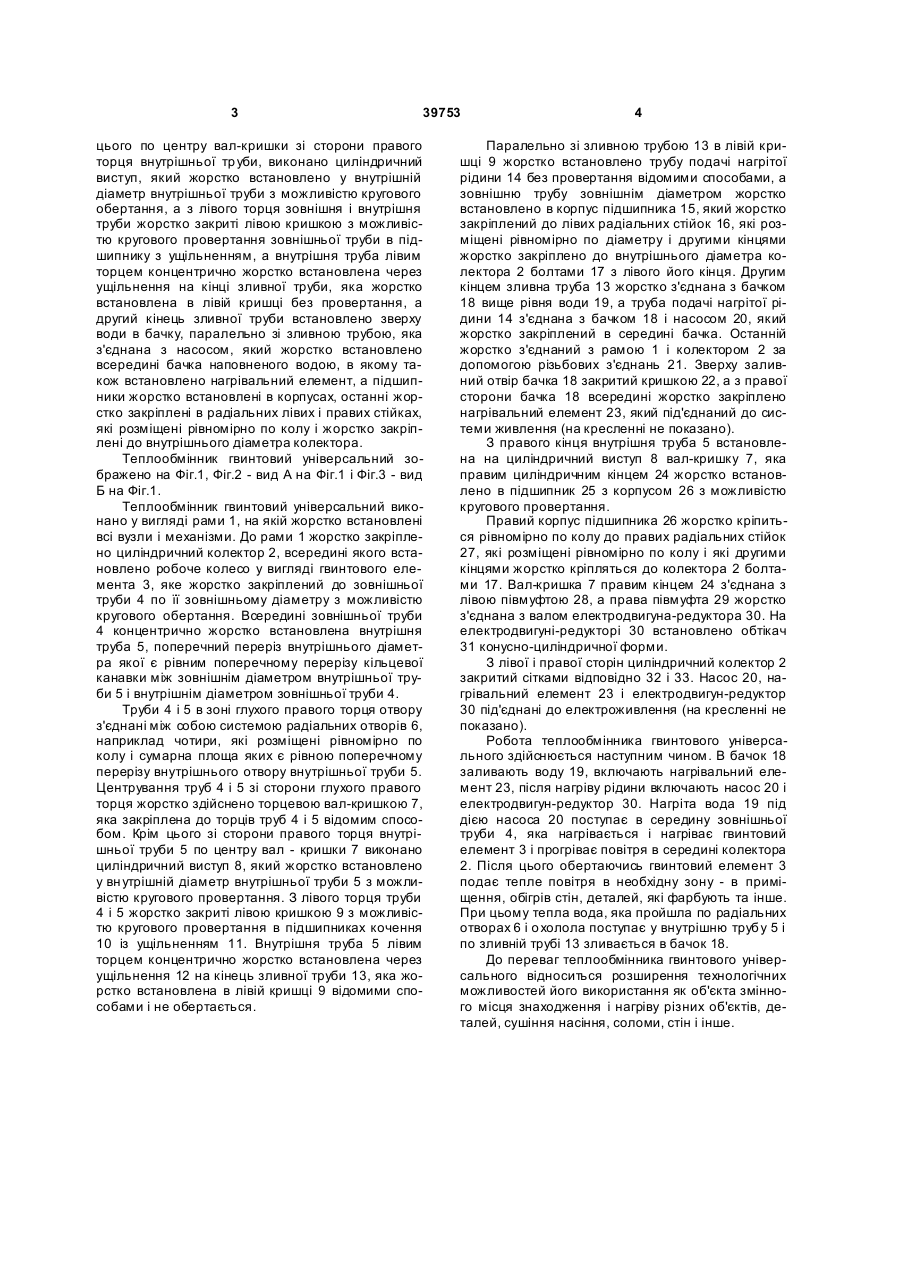

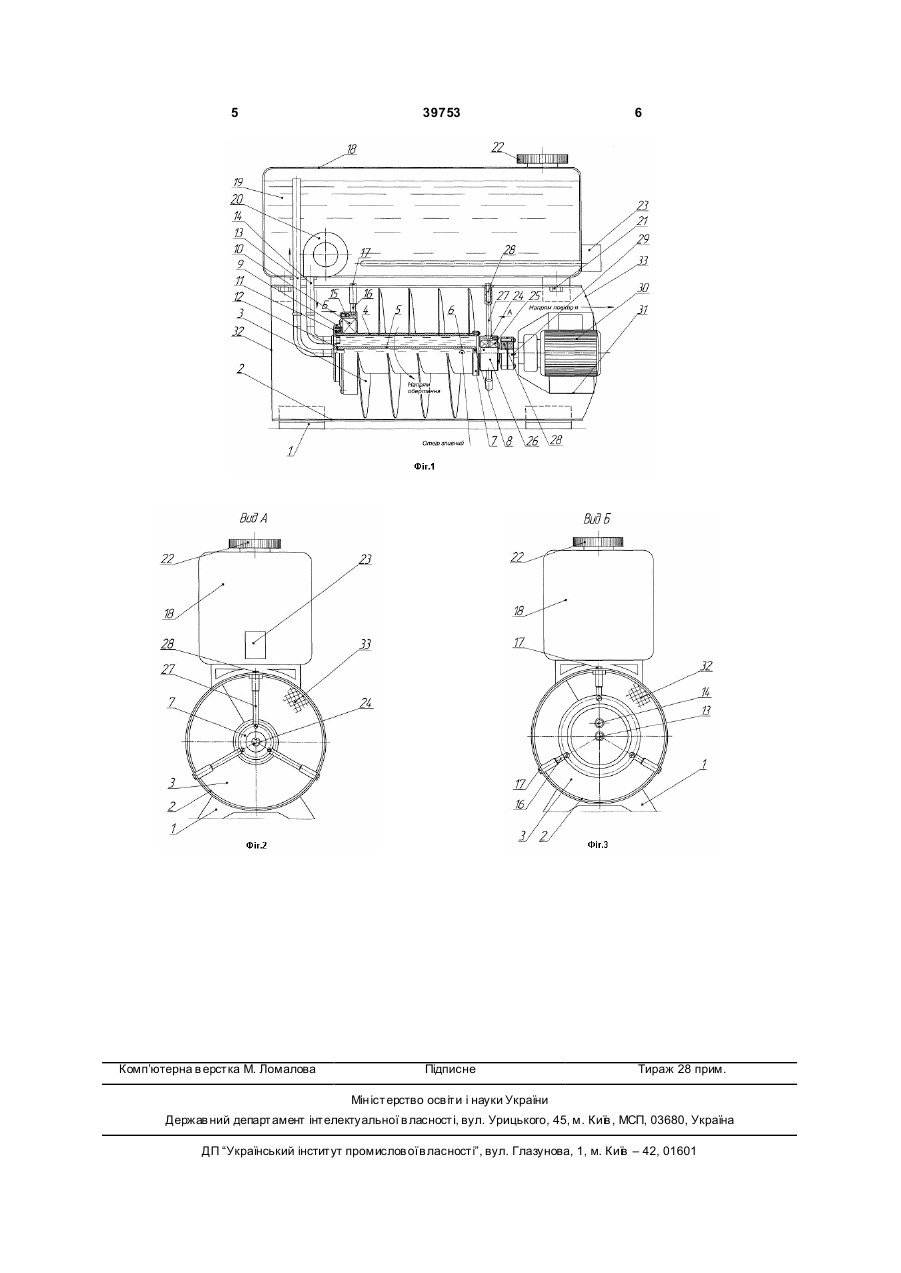

Теплообмінник гвинтовий універсальний, який виконано у вигляді рами, циліндричного колектора, всередині якого встановлено робоче колесо, яке жорстко закріплено до зовнішньої труби з можливістю кругового обертання, опор, приводу, обтікача, установчи х і кріпильних елементів, який відрізняється тим, що робоче колесо виконано у вигляді гвинтового елемента, всередині зовнішньої труби концентрично встановлена внутрішня труба, поперечний переріз внутрішнього діаметра якої є рівним поперечному перерізу кільцевої канавки між зовнішнім діаметром внутрішньої труби і внутрішнім діаметром зовнішньої труби, центрування цих труб зі сторони правого глухого торця здійснено торцевою валом-кришкою, яка жорстко закріплена до торців труб, а між собою труби з'єд U 2 (19) 1 3 39753 цього по центру вал-кришки зі сторони правого торця внутрішньої тр уби, виконано циліндричний виступ, який жорстко встановлено у внутрішній діаметр внутрішньої труби з можливістю кругового обертання, а з лівого торця зовнішня і внутрішня труби жорстко закриті лівою кришкою з можливістю кругового провертання зовнішньої труби в підшипнику з ущільненням, а внутрішня труба лівим торцем концентрично жорстко встановлена через ущільнення на кінці зливної труби, яка жорстко встановлена в лівій кришці без провертання, а другий кінець зливної труби встановлено зверху води в бачку, паралельно зі зливною трубою, яка з'єднана з насосом, який жорстко встановлено всередині бачка наповненого водою, в якому також встановлено нагрівальний елемент, а підшипники жорстко встановлені в корпусах, останні жорстко закріплені в радіальних лівих і правих стійках, які розміщені рівномірно по колу і жорстко закріплені до внутрішнього діаметра колектора. Теплообмінник гвинтовий універсальний зображено на Фіг.1, Фіг.2 - вид А на Фіг.1 і Фіг.3 - вид Б на Фіг.1. Теплообмінник гвинтовий універсальний виконано у вигляді рами 1, на якій жорстко встановлені всі вузли і механізми. До рами 1 жорстко закріплено циліндричний колектор 2, всередині якого встановлено робоче колесо у вигляді гвинтового елемента 3, яке жорстко закріплений до зовнішньої труби 4 по її зовнішньому діаметру з можливістю кругового обертання. Всередині зовнішньої труби 4 концентрично жорстко встановлена внутрішня труба 5, поперечний переріз внутрішнього діаметра якої є рівним поперечному перерізу кільцевої канавки між зовнішнім діаметром внутрішньої труби 5 і внутрішнім діаметром зовнішньої труби 4. Труби 4 і 5 в зоні глухого правого торця отвору з'єднані між собою системою радіальних отворів 6, наприклад чотири, які розміщені рівномірно по колу і сумарна площа яких є рівною поперечному перерізу внутрішнього отвору внутрішньої труби 5. Центрування труб 4 і 5 зі сторони глухого правого торця жорстко здійснено торцевою вал-кришкою 7, яка закріплена до торців труб 4 і 5 відомим способом. Крім цього зі сторони правого торця внутрішньої труби 5 по центру вал - кришки 7 виконано циліндричний виступ 8, який жорстко встановлено у вн утрішній діаметр внутрішньої труби 5 з можливістю кругового провертання. З лівого торця труби 4 і 5 жорстко закриті лівою кришкою 9 з можливістю кругового провертання в підшипниках кочення 10 із ущільненням 11. Внутрішня труба 5 лівим торцем концентрично жорстко встановлена через ущільнення 12 на кінець зливної труби 13, яка жорстко встановлена в лівій кришці 9 відомими способами і не обертається. 4 Паралельно зі зливною трубою 13 в лівій кришці 9 жорстко встановлено трубу подачі нагрітої рідини 14 без провертання відомими способами, а зовнішню трубу зовнішнім діаметром жорстко встановлено в корпус підшипника 15, який жорстко закріплений до лівих радіальних стійок 16, які розміщені рівномірно по діаметру і другими кінцями жорстко закріплено до внутрішнього діаметра колектора 2 болтами 17 з лівого його кінця. Другим кінцем зливна труба 13 жорстко з'єднана з бачком 18 вище рівня води 19, а труба подачі нагрітої рідини 14 з'єднана з бачком 18 і насосом 20, який жорстко закріплений в середині бачка. Останній жорстко з'єднаний з рамою 1 і колектором 2 за допомогою різьбових з'єднань 21. Зверху заливний отвір бачка 18 закритий кришкою 22, а з правої сторони бачка 18 всередині жорстко закріплено нагрівальний елемент 23, який під'єднаний до системи живлення (на кресленні не показано). З правого кінця внутрішня труба 5 встановлена на циліндричний виступ 8 вал-кришку 7, яка правим циліндричним кінцем 24 жорстко встановлено в підшипник 25 з корпусом 26 з можливістю кругового провертання. Правий корпус підшипника 26 жорстко кріпиться рівномірно по колу до правих радіальних стійок 27, які розміщені рівномірно по колу і які другими кінцями жорстко кріпляться до колектора 2 болтами 17. Вал-кришка 7 правим кінцем 24 з'єднана з лівою півмуфтою 28, а права півмуфта 29 жорстко з'єднана з валом електродвигуна-редуктора 30. На електродвигуні-редукторі 30 встановлено обтікач 31 конусно-циліндричної форми. З лівої і правої сторін циліндричний колектор 2 закритий сітками відповідно 32 і 33. Насос 20, нагрівальний елемент 23 і електродвигун-редуктор 30 під'єднані до електроживлення (на кресленні не показано). Робота теплообмінника гвинтового універсального здійснюється наступним чином. В бачок 18 заливають воду 19, включають нагрівальний елемент 23, після нагріву рідини включають насос 20 і електродвигун-редуктор 30. Нагріта вода 19 під дією насоса 20 поступає в середину зовнішньої труби 4, яка нагрівається і нагріває гвинтовий елемент 3 і прогріває повітря в середині колектора 2. Після цього обертаючись гвинтовий елемент 3 подає тепле повітря в необхідну зону - в приміщення, обігрів стін, деталей, які фарбують та інше. При цьому тепла вода, яка пройшла по радіальних отворах 6 і о холола поступає у внутрішню трубу 5 і по зливній трубі 13 зливається в бачок 18. До переваг теплообмінника гвинтового універсального відноситься розширення технологічних можливостей його використання як об'єкта змінного місця знаходження і нагріву різних об'єктів, деталей, сушіння насіння, соломи, стін і інше. 5 Комп’ютерна в ерстка М. Ломалова 39753 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
