Твердосплавна вставка для коронок ударної дії

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 34176

Опубліковано: 16.12.2002

Автор: Ліненко-Мельников Юрій Петрович

Завантажити PDF файл.

Формула / Реферат

І. Твердосплавна вставка для коронок ударної дії, що містить робочу головку, сполучену з хвостовиком, які виконані у вигляді тіл обертання, яка відрізняється тим, що на робочій головці виконано центральне заглиблення.

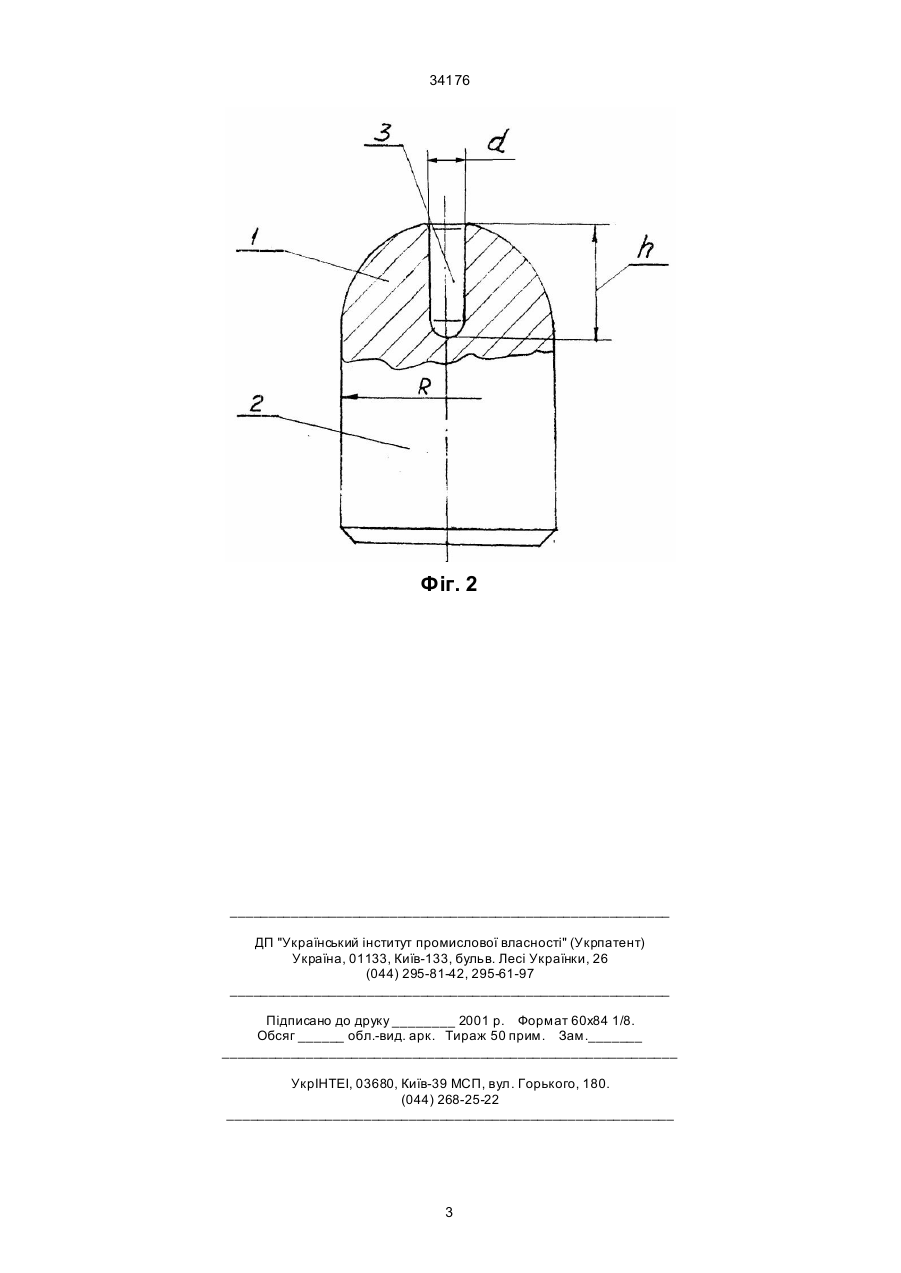

2. Вставка за п.1, яка відрізняється тим, що заглиблення має циліндричну або конічну форму.

Текст

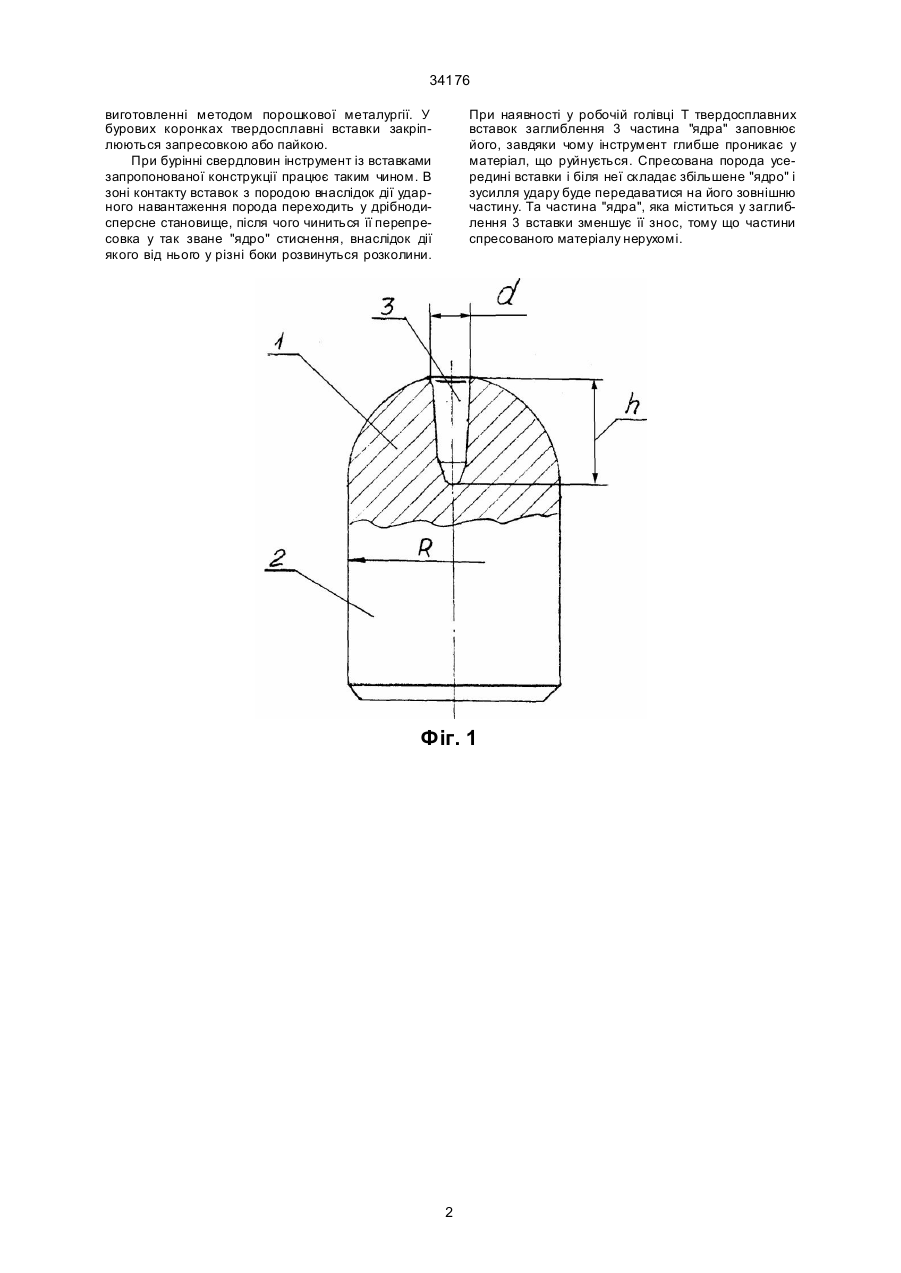

1. Твердосплавна вставка для коронок ударної дії, що містить робочу головку сполучену з хвостовиком, які виконані у вигляді . тіл обертання, яка відрізняється тим, що на робочій голівці виконано центральне заглиблення. 2. Вставка за п. 1, яка відрізняється тим, що заглиблення має циліндричну або конічну форму. (19) (21) 99063218 (22) 10.06.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Ліненко-Мельников Юрій Петрович (73) Інститут надтвердих матеріалів ім. В.М Бакуля HАH України, Ліненко-Мельников Юрій Петрович 34176 виготовленні методом порошкової металургії. У бурових коронках твердосплавні вставки закріплюються запресовкою або пайкою. При бурінні свердловин інструмент із вставками запропонованої конструкції працює таким чином. В зоні контакту вставок з породою внаслідок дії ударного навантаження порода переходить у дрібнодисперсне становище, після чого чиниться її перепресовка у так зване "ядро" стиснення, внаслідок дії якого від нього у різні боки розвинуться розколини. При наявності у робочій голівці Т твердосплавних вставок заглиблення 3 частина "ядра" заповнює його, завдяки чому інструмент глибше проникає у матеріал, що руйнується. Спресована порода усередині вставки і біля неї складає збільшене "ядро" і зусилля удару буде передаватися на його зовнішню частину. Та частина "ядра", яка міститься у заглиблення 3 вставки зменшує її знос, тому що частини спресованого матеріалу нерухомі. Фіг. 1 2 34176 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3

Дивитися

Додаткова інформація

Назва патенту англійською

Hard-alloy insertion for impact action crowns

Автори англійською

Linenko-Melnykov Yurii Petrovych

Назва патенту російською

Твердосплавная вставка для коронок ударного действия

Автори російською

Линенко-Мельников Юрий Петрович

МПК / Мітки

МПК: E21B 10/46, E21B 10/56

Мітки: твердосплавна, ударної, вставка, дії, коронок
