Пристрій для закріплення і видавання кабелю електричного зв’язку нерухомого об’єкта з об’єктом, який рухається

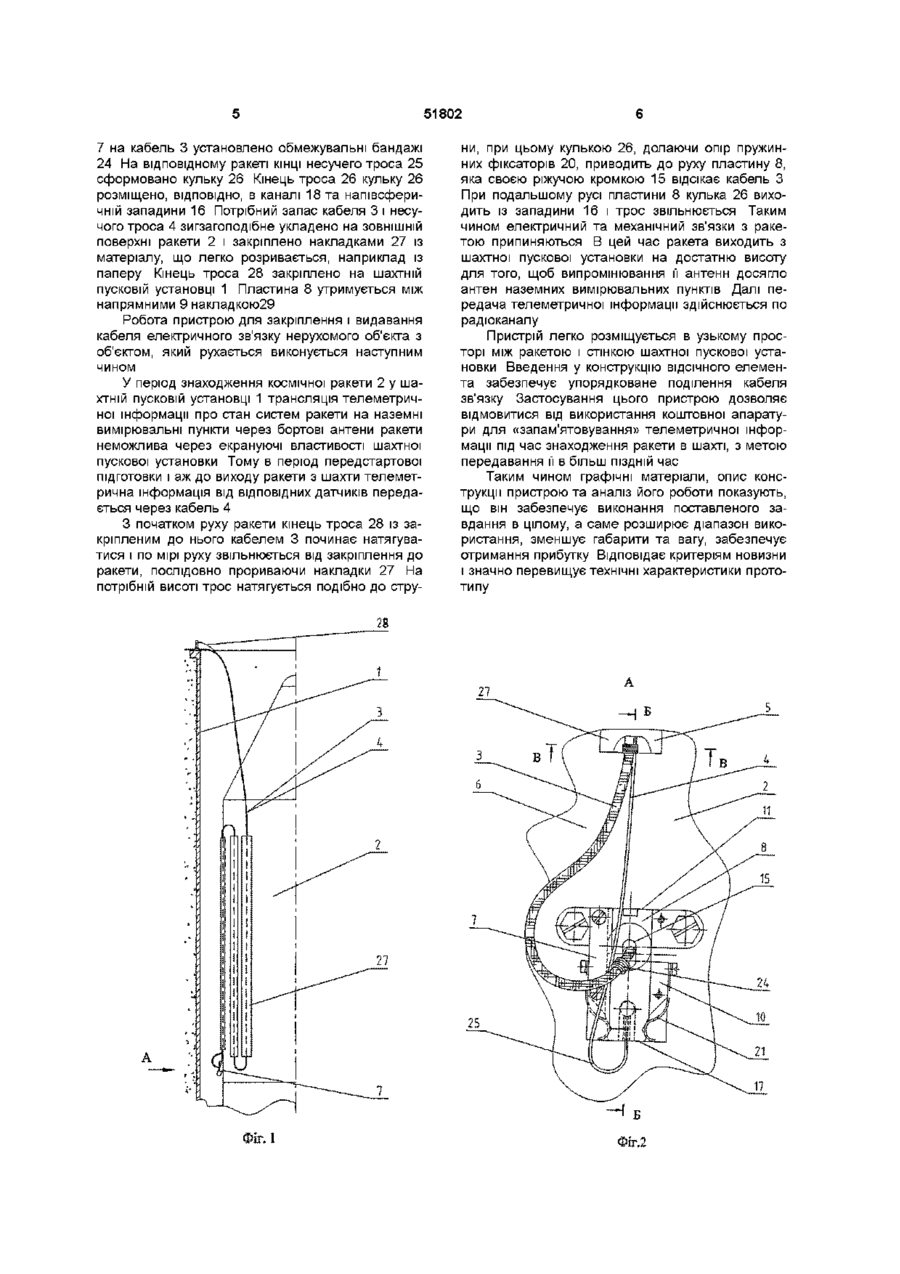

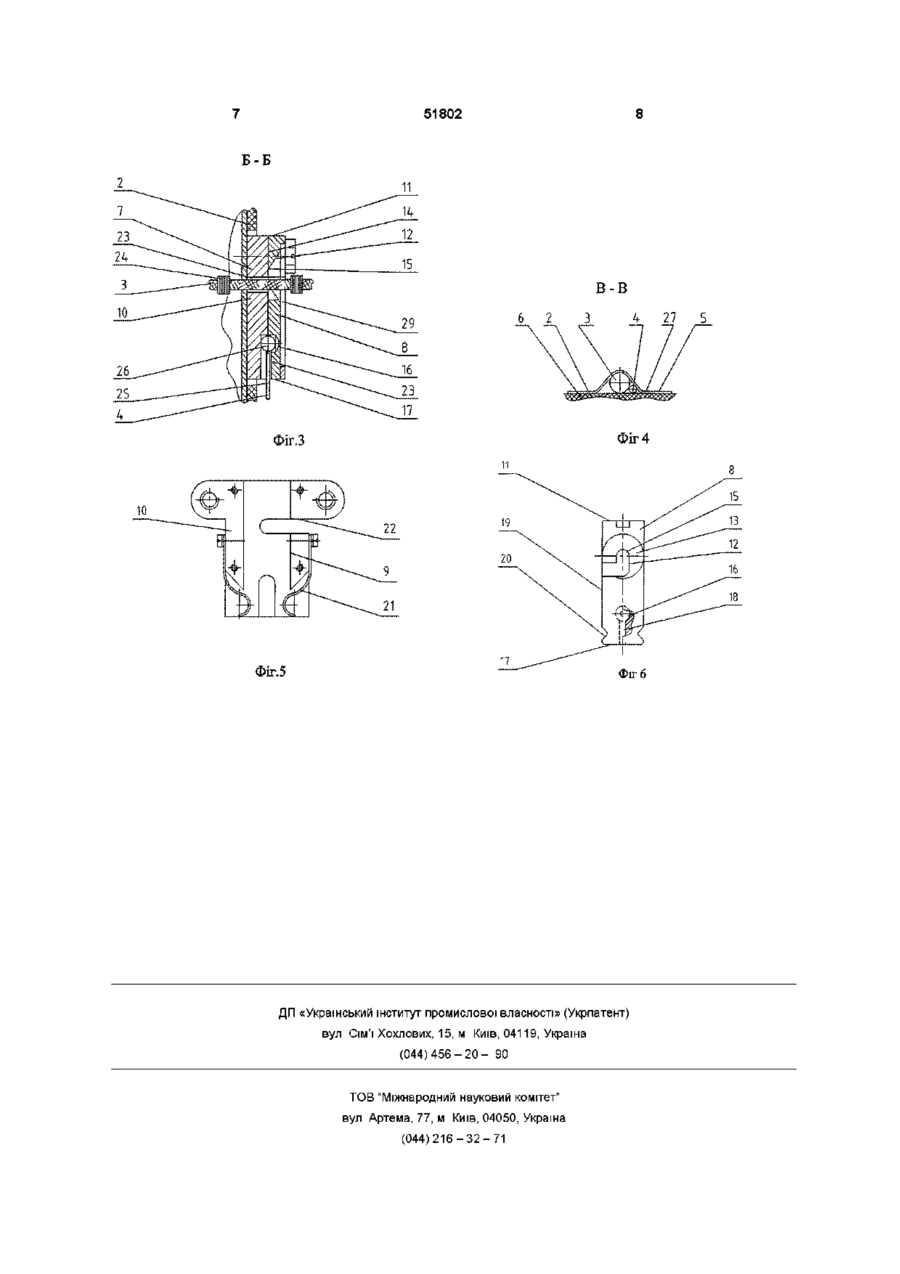

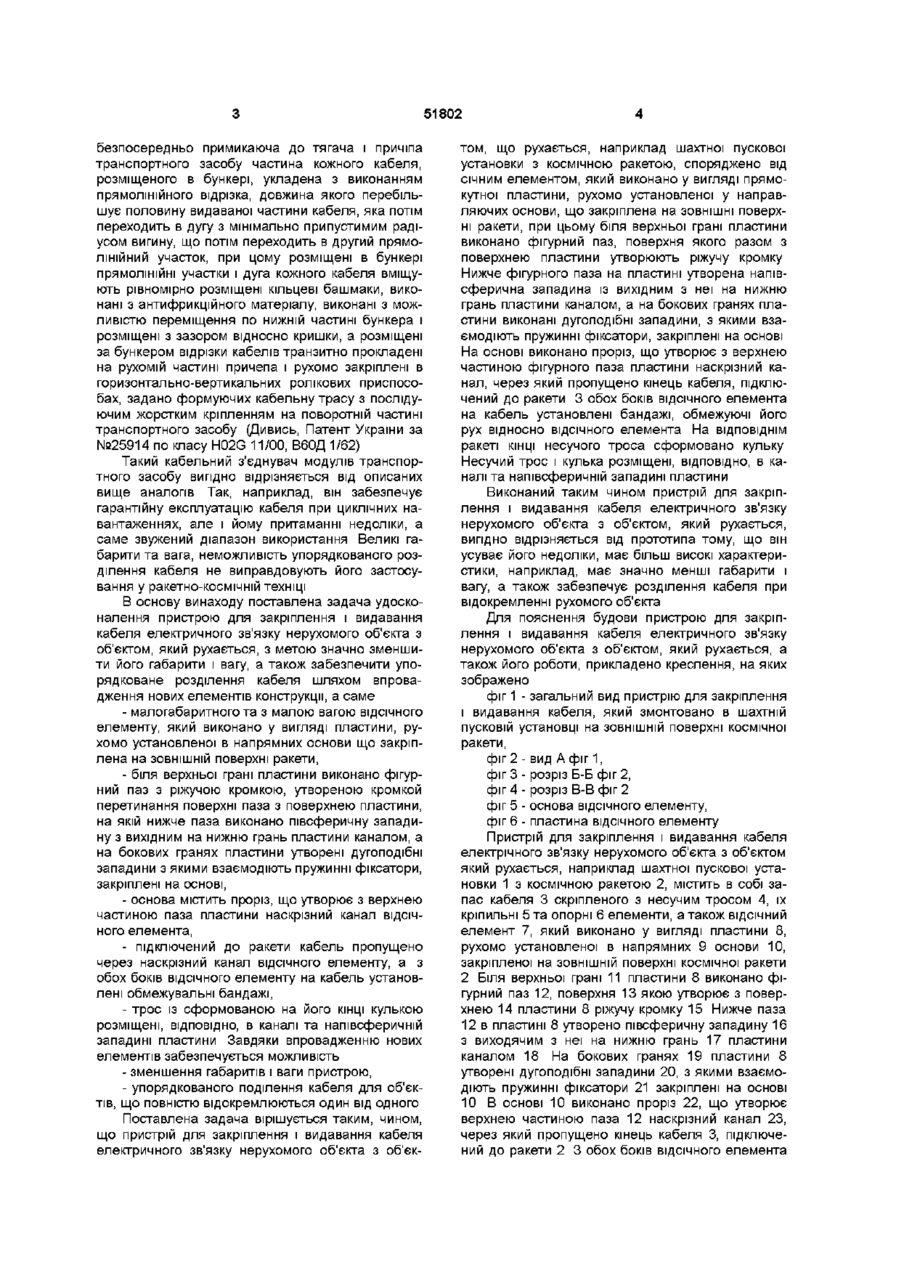

Пристрій для закріплення і видавання кабелю електричного зв'язку нерухомого об'єкта з об'єктом, який рухається, наприклад шахтної пускової установки з космічною ракетою, що містить запас кабелю, скріпленого з несучим тросом, їх кріпильні та опорні елементи, який відрізняється тим, що він оснащений ВІДСІЧНИМ елементом, який виконано у вигляді прямокутної пластини, рухомо установленої в напрямних основи, закріпленої на ЗОВНІШНІЙ поверхні космічної ракети, при цьому в пластині біля верхньої и грані виконано фігурний паз з утворенням його поверхнею та поверхнею пластини різальної кромки і нижче розміщено півсферичну западину з вихідним з неї на нижню грань пластини каналом, а на бокових гранях пластини утворені дугоподібні западини, з якими взаємодіють пружинні фіксатори, закріплені на основі, яка містить проріз, що утворює з верхньою частиною паза пластини наскрізний канал ВІДСІЧНОГО елемента, через який пропущено кінець кабелю, підключеного до космічної ракети, при цьому з обох боків ВІДСІЧНОГО елемента на кабелі установлені обмежувальні бандажі, а несучий трос зі сформованою на його КІНЦІ кулькою розміщено, ВІДПОВІДНО, в каналі та півсферичній западині пластини О Винахід відноситься до ракетно-космічної галузі і може бути використаний у космічних ракетах, старт яких виконується з шахтної пускової установки для трансляції телеметричної інформації про стан систем ракети під час стартової готовості та виходу ракети за межі шахтної пускової установки На цей час ВІДОМІ різні пристрої електричного зв'язку між нерухомою та рухомою частинами машин Так по авторському свідотцтву за №453765 по класу H02G1/18 відомий пристрій для укладки та видачі гнучкого кабеля, живлячого самохідні електрооснащені машини, виконаний у вигляді бункера, зчиненого із двох частин, між якими забезпечено регульований зазор, при чому він рівний 1,5-1,75 від діаметра вкладеного в бункері кабеля Незважаючи на простоту цього пристрою, він має суттєві недоліки, пов'язані з його великими габаритами та вагою і непередбаченістю можливості розділення кабеля при повному відокремленні об'єктів Відомий також пристрій для живлення електричним струмом від нерухомої частини агрегату до рухомої, який вміщує кабель і трос з елементами натягу, наприклад, виконаний у вигляді барабана з пружиною, в якім розміщено запас скріпленного з тросом кабеля Барабан має обмежувальні спиці (дивись, наприклад, авторське свідоцтво №493845 по класу H02G11/00 за 1972 рік) Цьому пристроєві також притаманні недоліки Так для об'єктів, що повністю відокремлюются один від одного, санкціоноване розділення кабеля в такому пристрої не є надійним через його неупорядкованість в зв'язку з відсутністю спеціального вузла розділення Крім того його габарити та вага не виправдовують його застосування у ракетнокосмічній техніці Найбільш близьким до запропонованого технічного рішення є вибраний прототипом «Кабельний з'єднувач модулів транспортного засобу», що вміщує захисний елемент, закріплений на причепі, в якому на частиш довжини з можливістю переміщення укладені кабелі, нерухомо закріплені' і укладені з запасом, який відрізняється тим, що захисний елемент, виконаний у вигляді коробчастого бункера з прямокутними межами і кришкою, розміщено на нижній частині причіпа, при цьому о 00 ю 51802 безпосередньо примикаюча до тягача і причіпа транспортного засобу частина кожного кабеля, розміщеного в бункері, укладена з виконанням прямолінійного відрізка, довжина якого перебільшує половину видаваної частини кабеля, яка потім переходить в дугу з мінімально припустимим радіусом вигину, що потім переходить в другий прямолінійний участок, при цому розміщені в бункері прямолінійні участки і дуга кожного кабеля вміщують рівномірно розміщені кільцеві башмаки, виконані з антифрикційного матеріалу, виконані з можливістю переміщення по нижній частині бункера і розміщені з зазором відносно кришки, а розміщені за бункером відрізки кабелів транзитно прокладені на рухомій частині причепа і рухомо закріплені в горизонтально-вертикальних ролікових приспособах, задано формуючих кабельну трасу з послідуючим жорстким кріпленням на поворотній частині транспортного засобу (Дивись, Патент України за №25914 по класу H02G 11/00, В60Д 1/62) Такий кабельний з'єднувач модулів транспортного засобу вигідно відрізняється від описаних вище аналогів Так, наприклад, він забезпечує гарантійну експлуатацію кабеля при циклічних навантаженнях, але і йому притаманні недоліки, а саме звужений діапазон використання Великі габарити та вага, неможливість упорядкованого розділення кабеля не виправдовують його застосування у ракетно-космічній техніці В основу винаходу поставлена задача удосконалення пристрою для закріплення і видавання кабеля електричного зв'язку нерухомого об'єкта з об'єктом, який рухається, з метою значно зменшити його габарити і вагу, а також забезпечити упорядковане розділення кабеля шляхом впровадження нових елементів конструкції, а саме - малогабаритного та з малою вагою ВІДСІЧНОГО елементу, який виконано у вигляді пластини, рухомо установленої в напрямних основи що закріплена на ЗОВНІШНІЙ поверхні ракети, - біля верхньої грані пластини виконано фігурний паз з ріжучою кромкою, утвореною кромкой перетинання поверхні паза з поверхнею пластини, на якій нижче паза виконано півсферичну западину з вихідним на нижню грань пластини каналом, а на бокових гранях пластини утворені дугоподібні западини з якими взаємодіють пружинні фіксатори, закріплені на основі, - основа містить проріз, що утворює з верхнею частиною паза пластини наскрізний канал ВІДСІЧНОГО елемента, - підключений до ракети кабель пропущено через наскрізний канал ВІДСІЧНОГО елементу, а з обох боків ВІДСІЧНОГО елементу на кабель установлені обмежувальні бандажі, - трос із сформованою на його КІНЦІ кулькою розміщені, ВІДПОВІДНО, в каналі та напівсферичній западині пластини Завдяки впровадженню нових елементів забезпечується можливість - зменшення габаритів і ваги пристрою, - упорядкованого поділення кабеля для об'єктів, що повністю відокремлюються один від одного Поставлена задача вірішується таким, чином, що пристрій для закріплення і видавання кабеля електричного зв'язку нерухомого об'єкта з об'єк том, що рухається, наприклад шахтної пускової установки з космічною ракетою, споряджено від січним елементом, який виконано у вигляді прямокутної пластини, рухомо установленої у направляючих основи, що закріплена на ЗОВНІШНІ поверхні ракети, при цьому біля верхньої грані пластини виконано фігурний паз, поверхня якого разом з поверхнею пластини утворюють ріжучу кромку Нижче фігурного паза на пластині утворена напівсферична западина із вихідним з неї на нижню грань пластини каналом, а на бокових гранях пластини виконані дугоподібні западини, з якими взаємодіють пружинні фіксатори, закріплені на основі На основі виконано проріз, що утворює з верхнею частиною фігурного паза пластини наскрізний канал, через який пропущено кінець кабеля, підключений до ракети 3 обох боків ВІДСІЧНОГО елемента на кабель установлені бандажі, обмежуючі його рух відносно ВІДСІЧНОГО елемента На ВІДПОВІДНІМ ракеті КІНЦІ несучого троса сформовано кульку Несучий трос і кулька розміщені, ВІДПОВІДНО, В каналі та напівсферичній западині пластини Виконаний таким чином пристрій для закріплення і видавання кабеля електричного зв'язку нерухомого об'єкта з об'єктом, який рухається, вигідно відрізняється від прототипа тому, що він усуває його недоліки, має більш високі характеристики, наприклад, має значно менші габарити і вагу, а також забезпечує розділення кабеля при відокремленні рухомого об'єкта Для пояснення будови пристрою для закріплення і видавання кабеля електричного зв'язку нерухомого об'єкта з об'єктом, який рухається, а також його роботи, прикладено креслення, на яких зображено фіг 1 - загальний вид пристрію для закріплення і видавання кабеля, який змонтовано в шахтній пусковій установці на ЗОВНІШНІЙ поверхні космічної ракети, фіг 2 - вид А фіг 1, фіг 3 - розріз Б-Б фіг 2, фіг 4 - розріз В-В фіг 2 фіг 5 - основа ВІДСІЧНОГО елементу, фіг 6 - пластина ВІДСІЧНОГО елементу Пристрій для закріплення і видавання кабеля електрічного зв'язку нерухомого об'єкта з об'єктом який рухається, наприклад шахтної пускової установки 1 з космічною ракетою 2, містить в собі запас кабеля 3 скріпленого з несучим тросом 4, їх кріпильні 5 та опорні 6 елементи, а також ВІДСІЧНИЙ елемент 7, який виконано у вигляді пластини 8, рухомо установленої в напрямних 9 основи 10, закріпленої на ЗОВНІШНІЙ поверхні космічної ракети 2 Біля верхньої грані 11 пластини 8 виконано фігурний паз 12, поверхня 13 якою утворює з поверхнею 14 пластини 8 ріжучу кромку 15 Нижче паза 12 в пластині 8 утворено півсферичну западину 16 3 виходячим з неї на нижню грань 17 пластини каналом 18 На бокових гранях 19 пластини 8 утворені дугоподібні западини 20, з якими взаємодіють пружинні фіксатори 21 закріплені на основі 10 В основі 10 виконано проріз 22, що утворює верхнею частиною паза 12 наскрізний канал 23, через який пропущено кінець кабеля 3, підключений до ракети 2 3 обох боків ВІДСІЧНОГО елемента 51802 7 на кабель 3 установлено обмежувальні бандажі 24 На відповідному ракеті КІНЦІ несучего троса 25 сформовано кульку 26 Кінець троса 26 кульку 26 розміщено, ВІДПОВІДНО, в каналі 18 та напівсферичній западини 16 Потрібний запас кабеля 3 і несучого троса 4 зигзагоподібне укладено на ЗОВНІШНІЙ поверхні ракети 2 і закріплено накладками 27 із матеріалу, що легко розривається, наприклад із паперу Кінець троса 28 закріплено на шахтній пусковій установці 1 Пластина 8 утримується між напрямними 9 накладкою29 Робота пристрою для закріплення і видавання кабеля електричного зв'язку нерухомого об'єкта з об'єктом, який рухається виконується наступним чином У період знаходження космічної ракети 2 у шахтній пусковій установці 1 трансляція телеметричної інформації про стан систем ракети на наземні вимірювальні пункти через бортові антени ракети неможлива через екрануючі властивості шахтної пускової установки Тому в період перед стартово і підготовки і аж до виходу ракети з шахти телеметрична інформація від ВІДПОВІДНИХ датчиків передається через кабель 4 З початком руху ракети кінець троса 28 із закріпленим до нього кабелем 3 починає натягуватися і по мірі руху звільнюється від закріплення до ракети, послідовно прориваючи накладки 27 На потрібній висоті трос натягується подібно до стру А ни, при цьому кулькою 26, долаючи опір пружинних фіксаторів 20, приводить до руху пластину 8, яка своєю ріжучою кромкою 15 відсікає кабель З При подальшому русі пластини 8 кулька 26 виходить із западини 16 і трос звільнюється Таким чином електричний та механічний зв'язки з ракетою припиняються В цей час ракета виходить з шахтної пускової установки на достатню висоту для того, щоб випромінювання її антенн досягло антен наземних вимірювальних пунктів Далі передача телеметричної інформації здійснюється по радіоканалу Пристрій легко розміщується в узькому просторі між ракетою і стінкою шахтної пускової установки Введення у конструкцію ВІДСІЧНОГО елемента забезпечує упорядковане поділення кабеля зв'язку Застосування цього пристрою дозволяє відмовитися від використання коштовної апаратури для «запам'ятовування» телеметричної інформації під час знаходження ракети в шахті, з метою передавання її в більш ПІЗДНІЙ час Таким чином графічні матеріали, опис конструкції пристрою та аналіз його роботи показують, що він забезпечує виконання поставленого завдання в цілому, а саме розширює діапазон використання, зменшує габарити та вагу, забезпечує отримання прибутку Відповідає критеріям новизни і значно перевищує технічні характеристики прототипу 51802 Б-Б 2 3 4 Фіг 4 Фіг.З 1 0 Фіг.5 Фіг б ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 27 5
