Посудина кріобіологічна для зберігання репродуктивних клітин у зрідженому азоті

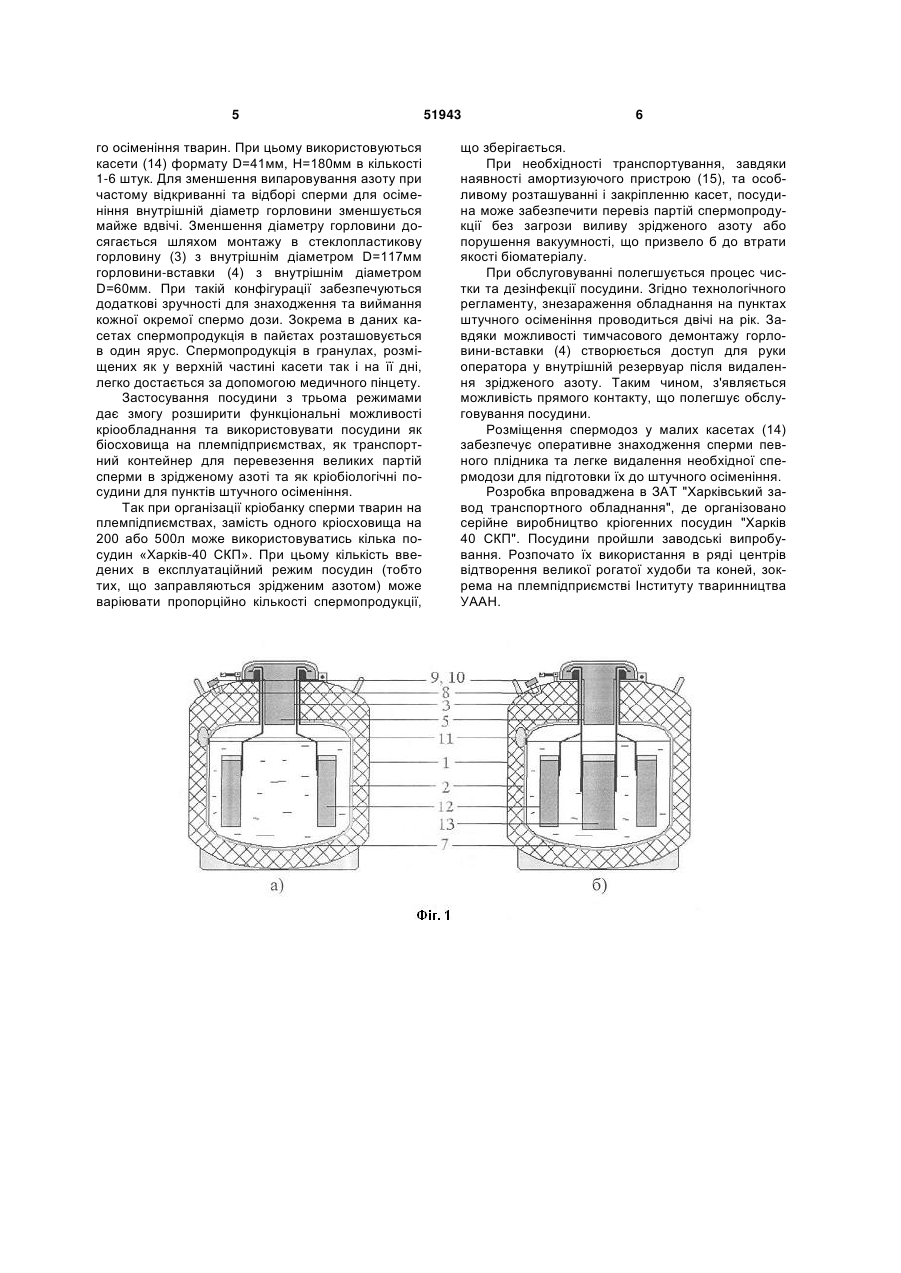

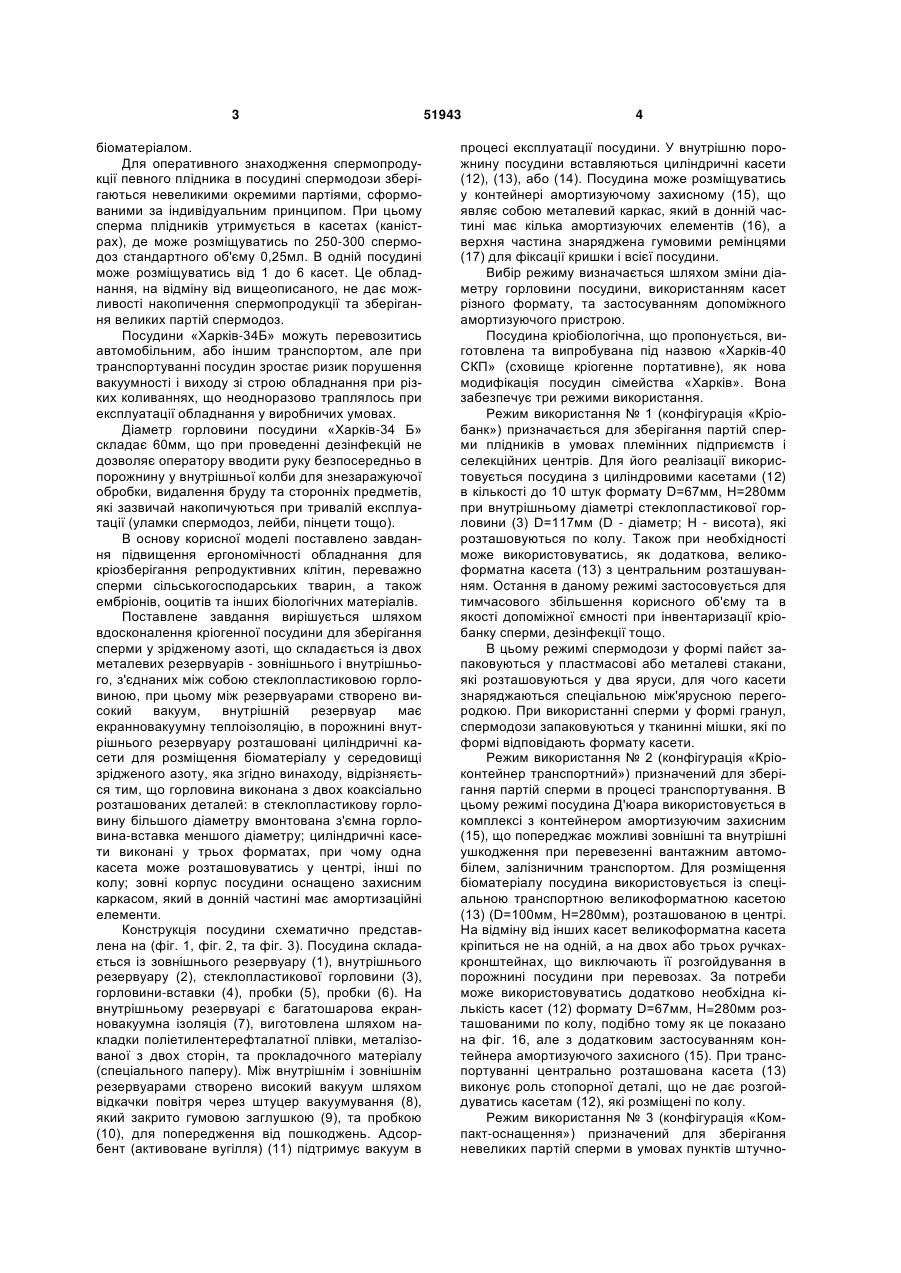

Посудина кріобіологічна для зберігання репродуктивних клітин у зрідженому азоті, що складається із двох металевих резервуарів - зовнішнього і внутрішнього, з'єднаних між собою 3 біоматеріалом. Для оперативного знаходження спермопродукції певного плідника в посудині спермодози зберігаються невеликими окремими партіями, сформованими за індивідуальним принципом. При цьому сперма плідників утримується в касетах (каністрах), де може розміщуватись по 250-300 спермодоз стандартного об'єму 0,25мл. В одній посудині може розміщуватись від 1 до 6 касет. Це обладнання, на відміну від вищеописаного, не дає можливості накопичення спермопродукції та зберігання великих партій спермодоз. Посудини «Харків-34Б» можуть перевозитись автомобільним, або іншим транспортом, але при транспортуванні посудин зростає ризик порушення вакуумності і виходу зі строю обладнання при різких коливаннях, що неодноразово траплялось при експлуатації обладнання у виробничих умовах. Діаметр горловини посудини «Харків-34 Б» складає 60мм, що при проведенні дезінфекцій не дозволяє оператору вводити руку безпосередньо в порожнину у внутрішньої колби для знезаражуючої обробки, видалення бруду та сторонніх предметів, які зазвичай накопичуються при тривалій експлуатації (уламки спермодоз, лейби, пінцети тощо). В основу корисної моделі поставлено завдання підвищення ергономічності обладнання для кріозберігання репродуктивних клітин, переважно сперми сільськогосподарських тварин, а також ембріонів, ооцитів та інших біологічних матеріалів. Поставлене завдання вирішується шляхом вдосконалення кріогенної посудини для зберігання сперми у зрідженому азоті, що складається із двох металевих резервуарів - зовнішнього і внутрішнього, з'єднаних між собою стеклопластиковою горловиною, при цьому між резервуарами створено високий вакуум, внутрішній резервуар має екранновакуумну теплоізоляцію, в порожнині внутрішнього резервуару розташовані циліндричні касети для розміщення біоматеріалу у середовищі зрідженого азоту, яка згідно винаходу, відрізняється тим, що горловина виконана з двох коаксіально розташованих деталей: в стеклопластикову горловину більшого діаметру вмонтована з'ємна горловина-вставка меншого діаметру; циліндричні касети виконані у трьох форматах, при чому одна касета може розташовуватись у центрі, інші по колу; зовні корпус посудини оснащено захисним каркасом, який в донній частині має амортизаційні елементи. Конструкція посудини схематично представлена на (фіг. 1, фіг. 2, та фіг. 3). Посудина складається із зовнішнього резервуару (1), внутрішнього резервуару (2), стеклопластикової горловини (3), горловини-вставки (4), пробки (5), пробки (6). На внутрішньому резервуарі є багатошарова екранновакуумна ізоляція (7), виготовлена шляхом накладки поліетилентерефталатної плівки, металізованої з двох сторін, та прокладочного матеріалу (спеціального паперу). Між внутрішнім і зовнішнім резервуарами створено високий вакуум шляхом відкачки повітря через штуцер вакуумування (8), який закрито гумовою заглушкою (9), та пробкою (10), для попередження від пошкоджень. Адсорбент (активоване вугілля) (11) підтримує вакуум в 51943 4 процесі експлуатації посудини. У внутрішню порожнину посудини вставляються циліндричні касети (12), (13), або (14). Посудина може розміщуватись у контейнері амортизуючому захисному (15), що являє собою металевий каркас, який в донній частині має кілька амортизуючих елементів (16), а верхня частина знаряджена гумовими ремінцями (17) для фіксації кришки і всієї посудини. Вибір режиму визначається шляхом зміни діаметру горловини посудини, використанням касет різного формату, та застосуванням допоміжного амортизуючого пристрою. Посудина кріобіологічна, що пропонується, виготовлена та випробувана під назвою «Харків-40 СКП» (сховище кріогенне портативне), як нова модифікація посудин сімейства «Харків». Вона забезпечує три режими використання. Режим використання № 1 (конфігурація «Кріобанк») призначається для зберігання партій сперми плідників в умовах племінних підприємств і селекційних центрів. Для його реалізації використовується посудина з циліндровими касетами (12) в кількості до 10 штук формату D=67мм, Н=280мм при внутрішньому діаметрі стеклопластикової горловини (3) D=117мм (D - діаметр; Н - висота), які розташовуються по колу. Також при необхідності може використовуватись, як додаткова, великоформатна касета (13) з центральним розташуванням. Остання в даному режимі застосовується для тимчасового збільшення корисного об'єму та в якості допоміжної ємності при інвентаризації кріобанку сперми, дезінфекції тощо. В цьому режимі спермодози у формі пайєт запаковуються у пластмасові або металеві стакани, які розташовуються у два яруси, для чого касети знаряджаються спеціальною між'ярусною перегородкою. При використанні сперми у формі гранул, спермодози запаковуються у тканинні мішки, які по формі відповідають формату касети. Режим використання № 2 (конфігурація «Кріоконтейнер транспортний») призначений для зберігання партій сперми в процесі транспортування. В цьому режимі посудина Д'юара використовується в комплексі з контейнером амортизуючим захисним (15), що попереджає можливі зовнішні та внутрішні ушкодження при перевезенні вантажним автомобілем, залізничним транспортом. Для розміщення біоматеріалу посудина використовується із спеціальною транспортною великоформатною касетою (13) (D=100мм, Н=280мм), розташованою в центрі. На відміну від інших касет великоформатна касета кріпиться не на одній, а на двох або трьох ручкахкронштейнах, що виключають її розгойдування в порожнині посудини при перевозах. За потреби може використовуватись додатково необхідна кількість касет (12) формату D=67мм, H=280мм розташованими по колу, подібно тому як це показано на фіг. 16, але з додатковим застосуванням контейнера амортизуючого захисного (15). При транспортуванні центрально розташована касета (13) виконує роль стопорної деталі, що не дає розгойдуватись касетам (12), які розміщені по колу. Режим використання № 3 (конфігурація «Компакт-оснащення») призначений для зберігання невеликих партій сперми в умовах пунктів штучно 5 го осіменіння тварин. При цьому використовуються касети (14) формату D=41мм, Н=180мм в кількості 1-6 штук. Для зменшення випаровування азоту при частому відкриванні та відборі сперми для осіменіння внутрішній діаметр горловини зменшується майже вдвічі. Зменшення діаметру горловини досягається шляхом монтажу в стеклопластикову горловину (3) з внутрішнім діаметром D=117мм горловини-вставки (4) з внутрішнім діаметром D=60мм. При такій конфігурації забезпечуються додаткові зручності для знаходження та виймання кожної окремої спермо дози. Зокрема в даних касетах спермопродукція в пайєтах розташовується в один ярус. Спермопродукція в гранулах, розміщених як у верхній частині касети так і на її дні, легко достається за допомогою медичного пінцету. Застосування посудини з трьома режимами дає змогу розширити функціональні можливості кріообладнання та використовувати посудини як біосховища на племпідприємствах, як транспортний контейнер для перевезення великих партій сперми в зрідженому азоті та як кріобіологічні посудини для пунктів штучного осіменіння. Так при організації кріобанку сперми тварин на племпідпиємствах, замість одного кріосховища на 200 або 500л може використовуватись кілька посудин «Харків-40 СКП». При цьому кількість введених в експлуатаційний режим посудин (тобто тих, що заправляються зрідженим азотом) може варіювати пропорційно кількості спермопродукції, 51943 6 що зберігається. При необхідності транспортування, завдяки наявності амортизуючого пристрою (15), та особливому розташуванні і закріпленню касет, посудина може забезпечити перевіз партій спермопродукції без загрози виливу зрідженого азоту або порушення вакуумності, що призвело б до втрати якості біоматеріалу. При обслуговуванні полегшується процес чистки та дезінфекції посудини. Згідно технологічного регламенту, знезараження обладнання на пунктах штучного осіменіння проводиться двічі на рік. Завдяки можливості тимчасового демонтажу горловини-вставки (4) створюється доступ для руки оператора у внутрішній резервуар після видалення зрідженого азоту. Таким чином, з'являється можливість прямого контакту, що полегшує обслуговування посудини. Розміщення спермодоз у малих касетах (14) забезпечує оперативне знаходження сперми певного плідника та легке видалення необхідної спермодози для підготовки їх до штучного осіменіння. Розробка впроваджена в ЗАТ "Харківський завод транспортного обладнання", де організовано серійне виробництво кріогенних посудин "Харків 40 СКП". Посудини пройшли заводські випробування. Розпочато їх використання в ряді центрів відтворення великої рогатої худоби та коней, зокрема на племпідприємстві Інституту тваринництва УААН. 7 Комп’ютерна верстка А. Крулевський 51943 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
