Пристрій для щеплення чубукін багаторічних рослин

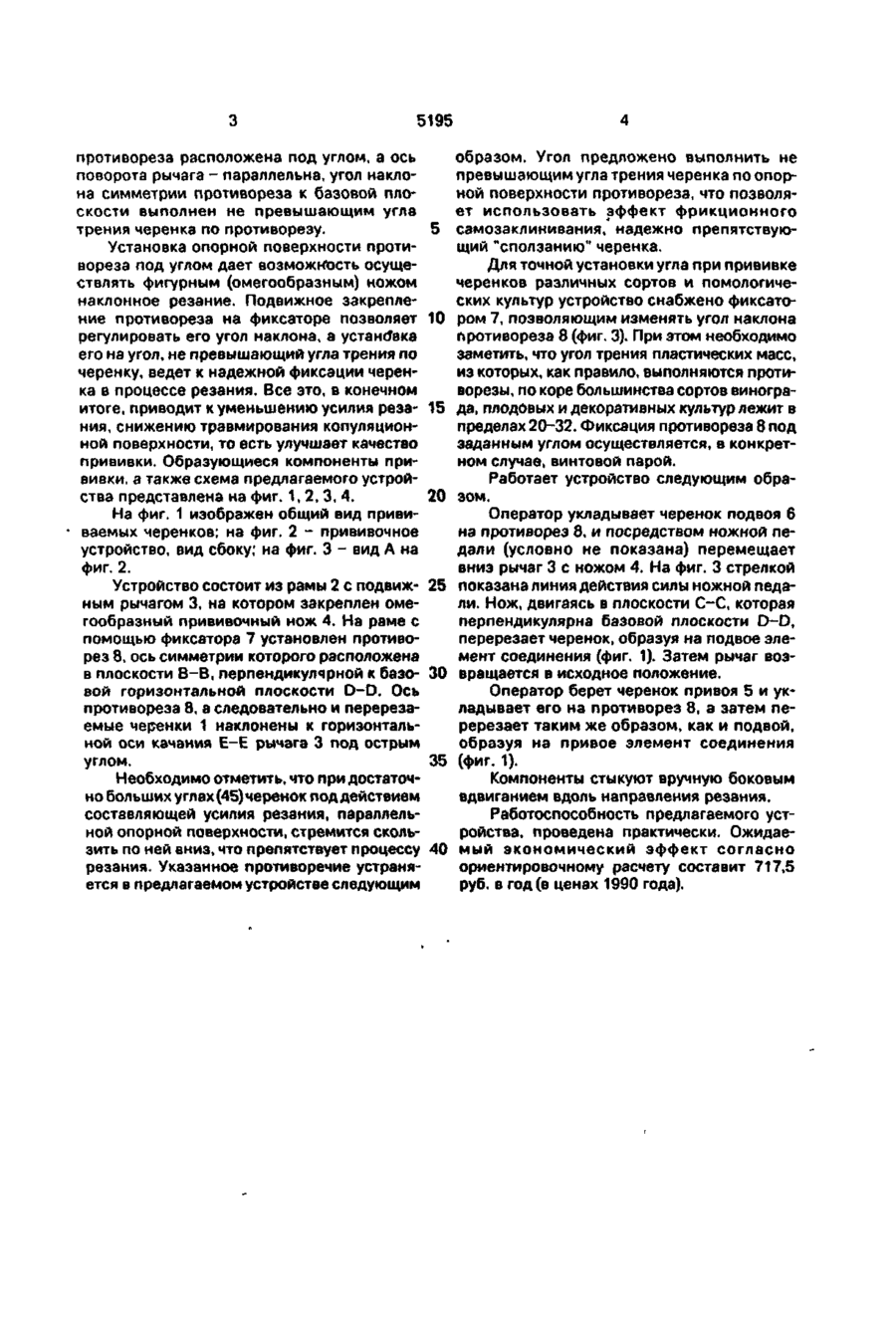

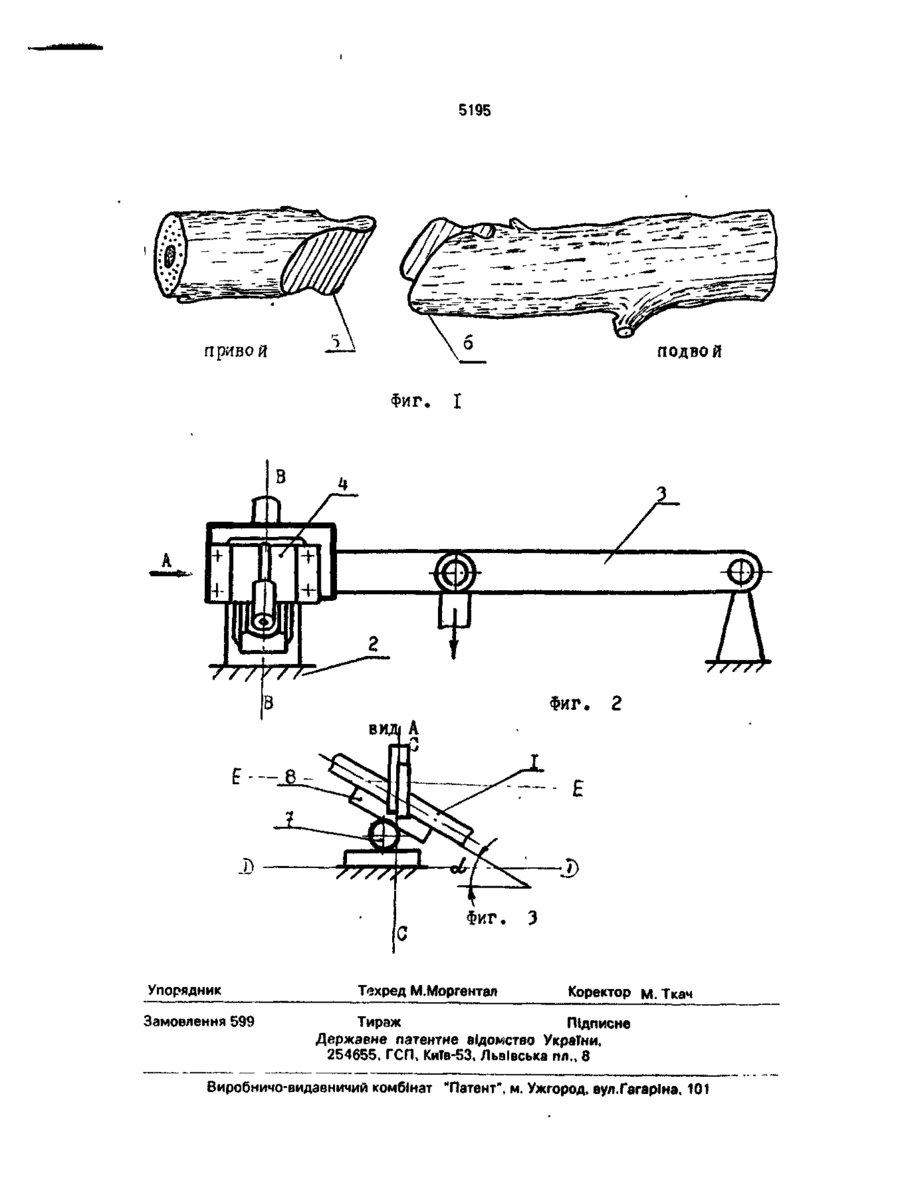

1. Устройство для прививки черенков многолетних растений, содержащее раму с противорезом и подвижным рычагом, на котором закреплен нож, о т л и ч а ю щ е е с я тем, что ось симметрии противореза и ось поворота рычага лежат в плоскостях, параллельных друг другу и перпендикулярных горизонтальной базовой плоскости, к которой ось симметрии проти по реза расположена под углом, а ось поворота рычага - параллельна. 2. Устройство по п. 1 , о т л и ч а ю щ е е с я тем, что угол наклона оси симметрии противореза к базовой плоскости выполнен не превышающим угла трения черенка по противорезу. Изобретение относится к сельскохозяйкают из перпендикулярного характера резаственному машиностроению, а именно кусния (рубка под прямым углом). тройствам для прививки черенков В основу изобретения поставлена задамноголетних растений, преимущественно ча усовершенствования устройства для привинограда, плодовых и декоративных кульвивки черенков многолетних растений тур. путем обеспечения возможности наклонноНаиболее близким по сущности к заявго резания омегообразным ножом, чем доляемому решению является устройство, костигается уменьшение усилия резания, торое включает в себя стол-раму с жестко снижение шероховатости и травмирования установленным на ней противорезом и суптканей и за счет этого повышение качества порт с омегообразным ножом, качающийся прививок. вокруг горизонтальной оси, параллельной Поставленная задача решается тем, что перерезанному черенку [1]. в устройстве для прививки черенков многолетних растений, содержащем раму с протиОдним из основных недостатков этого ворезом и подвижным рычагом, на котором устройства является существенное травмизакреплен нож согласно изобретению ось рование копуляционных поверхностей, засимметрии противореза и ось поворота рытрудняющее дальнейшее срастание — компонентов прививки, а, дзкже большое»• « чага лежат в плоскостях, параллельных друг другу и перпендикулярных горизонтальной усилие резания, достигшее 40-50 кГс. Указанные неблагоприятные факторы происте- .. базовой плоскости, к которой ось симметрии • ІІ І Л Д t - * іефо ^ ИЄ1 , ел ел м и* О 5195 противореза расположена под углом, а ось поворота рычага - параллельна, угол наклона симметрии противореза к базовой плоскости выполнен не превышающим угла трения черенка по противорезу. 5 Установка опорной поверхности противореза под углом дает возможность осуществлять фигурным (омегообразным) ножом наклонное резание. Подвижное закрепление противореза на фиксаторе позволяет 10 регулировать его угол наклона, а установка его на угол, не превышающий угла трения по черенку, ведет к надежной фиксации черенка в процессе резания. Все это, в конечном итоге, приводит к уменьшению усилия реза- 15 ния, снижению травмирования копуляционной поверхности, то есть улучшает качество прививки. Образующиеся компоненты прививки, а также схема предлагаемого устройства представлена на фиг. 1,2,3,4. 20 На фиг. 1 изображен общий вид прививаемых черенков; на фиг. 2 - прививочное устройство, вид сбоку; на фиг. 3 - вид А на фиг. 2. Устройство состоит из рамы 2 с подвиж- 25 ным рычагом 3, на котором закреплен омегообразный прививочный нож 4. На раме с помощью фиксатора 7 установлен противорез 8, ось симметрии которого расположена в плоскости В-В, перпендикулярной к базо- ЗО вой горизонтальной плоскости D-D. Ось противореза 8, а следовательно и перерезаемые черенки 1 наклонены к горизонтальной оси качания Є-Е рычага 3 под острым углом. 35 Необходимо отметить, что при достаточно больших углах (45) черенок под действием составляющей усилия резания, параллельной опорной поверхности, стремится скользить по ней вниз, что препятствует процессу 40 резания. Указанное противоречие устраняется в предлагаемом устройстве следующим образом. Угол предложено выполнить не превышающим угла трения черенка по опорной поверхности противореза, что позволяет использовать эффект фрикционного самозаклинивания, надежно препятствующий "сползанию" черенка. Для точной установки угла при прививке черенков различных сортов и помологических культур устройство снабжено фиксатором 7, позволяющим изменять угол наклона противореза 8 (фиг, 3). При этом необходимо заметить, что угол трения пластических масс, из которых, как правило, выполняются противорезы, по коре большинства сортов винограда, плодовых и декоративных культур лежит в пределах 20-32. Фиксация противореза 8 под заданным углом осуществляется, в конкретном случае, винтовой парой. Работает устройство следующим образом. Оператор укладывает черенок подвоя 6 на противорез 8, и посредством ножной педали (условно не показана) перемещает вниз рычаг 3 с ножом 4. На фиг. 3 стрелкой показана линия действия силы ножной педали. Нож, двигаясь в плоскости С-С, которая перпендикулярна базовой плоскости O-D, перерезает черенок, образуя на подвое элемент соединения (фиг. 1). Затем рычаг возвращается в исходное положение. Оператор берет черенок привоя 5 и укладывает его на противорез 8, а затем перерезает таким же образом, как и подвой, образуя на привое элемент соединения (фиг. 1). Компоненты стыкуют вручную боковым вдвиганием вдоль направления резания. Работоспособность предлагаемого устройства, проведена практически. Ожидаемый экономический эффект согласно ориентировочному расчету составит 717,5 руб. в год (в ценах 1990 года). 5195 привой подвой Фиг. I А 7) т. Упорядник Замовлення 599 Техред М.Моргентал 3 Коректор м.Ткач Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
