Пристрій для садіння щепів винограду

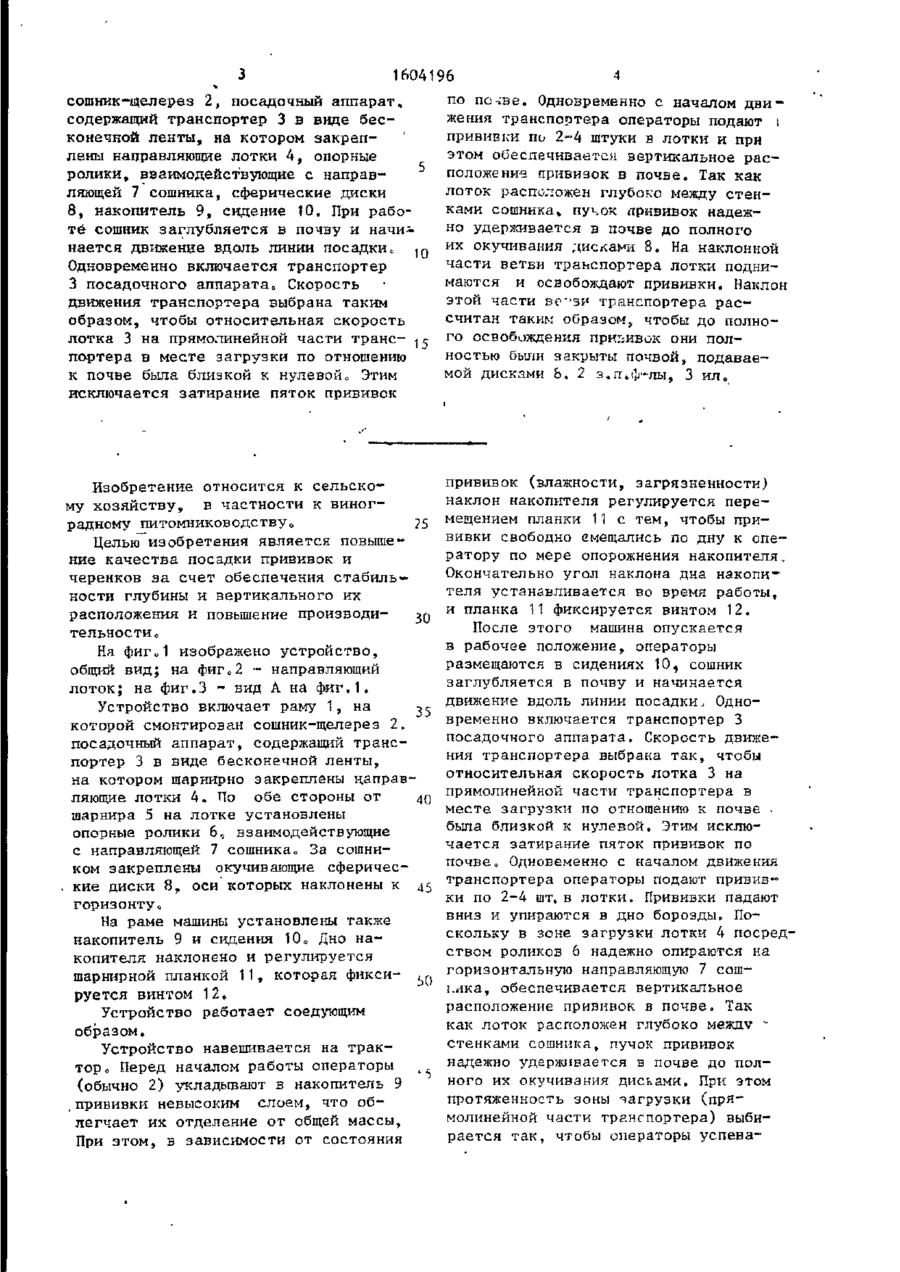

Изобретение относится к сельскому хозяйству, в частности к виноградному питомниководству. Цель изобретения - повышение качества посадки прививок и черенков за счет обеспечения стабильности глубины и вертикального их расположения и повышение производительности. Устройство содержит раму 1, на которой смонтирован Фиг1 1604196 4 сошник-щелерез 2t посадочный аппарат, содержащий транспортер 3 в виде бесконечной ленты, на котором закреплены направляющие лотки 4, опорные ролики, взаимодействующие с направляющей 7 сошника, сферические диски 8, накопитель 9» сидение 10. При работе сошник заглубляется в почву и начинается движение вдоль линии посадкие 0 Одновременно включается транспортер 3 посадочного аппарата,, Скорость движения транспортера выбрана таким образом, чтобы относительная скорость лотка 3 на прямолинейной части транс15 портера в месте загрузки по отношению к почве была близкой к нулевой0 Этим исключается затирание пяток прививок по по^ве. Одновременно с началом движения транспортера операторы подают і прививки по 2--4 штуки в лотки и при этом обеспечивается вертикальное расположение прививок в почве. Так как лоток расположен глубоко между стенками сошника, пучок прививок надежно удерживается в почве до полного их окучивания дисками 8. На наклонной части ветви транспортера лотки поднимаются и освобождают прививки. Наклон -1 этой части ве зи транспортера рассчитан таким образом, чтобы до полного освобождения прививок они полностью были закрыты почвой, подаваемой дисками Ь. 2 з.п.ф-лы, 3 ил 0 Изобретение относится к сельскому хозяйству, в частности к виноградному питомниководствуо ?5 Целью изобретения является повышение качества посадки прививок и черенков за счет обеспечения стабильности глубины и вертикального их расположения и повышение производи30 тельности0 Ня фиго1 изображено устройство, общий вид; на фиг о 2 - направляющий лоток; на фиг.З - вид А на фиг.1. Устройство включает раму 1, на 35 которой смонтирован сошник-щелерез 2. посадочный аппарат, содержащий транспортер 3 в виде бесконечной ленты, на котором шарнирно закреплены направляющие лотки 4. По обе стороны от 40 шарнира 5 на лотке установлены опорные ролики 6, взаимодействующие с направляющей 7 сошникао За сошником закреплены окучивающие сферичес. кие диски 8, оси которых наклонены к 45 горизонтуо На раме машины установлены также накопитель 9 и сидения 10 0 Дно накопителя наклонено и регулируется шарнирной планкой 11, которая фиксируется винтом 12, Устройство работает соедующим образом. Устройство навешивается на тракторе Перед началом работы операторы (обычно 2) укладывают в накопитель 9 .прививки невысоким слоем, что облегчает их отделение от общей массы, При этом, в зависимости от состояния прививок (влажности, загрязненности) наклон накопителя регулируется перемещением планки 11 с тем, чтобы прививки свободно смещались по дну к оператору по мере опорожнения накопителя. Окончательно угол наклона дна накопителя устанавливается во время работы, и планка 11 фиксируется винтом 12. После этого машина опускается в рабочее положение, операторы размещаются в сидениях 10, сошник заглубляется в почву и начинается движение вдоль линии посадки. Одновременно включается транспортер 3 посадочного аппарата. Скорость движения транспортера выбрана так, чтобы относительная скорость лотка 3 на прямолинейной части транспортера в месте загрузки по отношению к почве • была близкой к нулевой. Этим исключается затирание пяток прививок по почве о Одновеменно с началом движения транспортера операторы подают прививки по 2-4 шт, в лотки. Прививки падают вниз и упираются в дно борозды. Поскольку в зоне загрузки лотки 4 посредством роликов 6 надежно опираются на горизонтальную направляющую 7 соші.лка, обеспечивается вертикальное расположение прививок в почве. Так как лоток расположен глубоко между ~ стенками сошника, пучок прививок надежно удерживается в почве до полного их окучивания дисками. При этом протяженность зоны нагрузки (прямолинейной части транспортера) выбирается так, чтобы операторы успева 1604196 лению движения окучивающие сферичесли вставлять пучки прививок в лотоккие диски и накопитель прививок» На наклонной части ветви транспортео т л и ч а ю щ е е с я тем, что, с ра лотки поднимается и освобождают целью повышения качества посадки припрививки. Наклон этой части ветви вивок путем обеспечивания стабильностранспортера рассчитан так, чтобы до ти глубины их посадки и вертикального полного освобождения прививок они их расположения, транспортер посадочполностью были закрыты почвой, поного аппарата имеет расположенный в даваемой окучивающими дисками 8. зоне загрузки между щеками сошника Благодаря тому, что оси вращения 10 горизонтальный участок, а на каждом дисков наклонены к горизонту, диски лотке по обе стороны шарнира установпри окучивании растений сжимают почлены взаимодействующие с выполненной ву сбоку и уплотняют прививки, чем в сошнике направляющей ролики для устраняется образование пустото • с фиксации лотка от иовор.ота в предеТаким образом, обеспечивается мелах горизонтального участка трансханизация процесса посадки прививок портера, при этом конец горизонтальв школку пучками по 2-4 шт. и без ного участка транспортера расположен скрепления прививок. в одной поперечно-вертикальной плосФ о р м у л а и з о б р е т е н и я 20 кости с крайними точками нижних обрезов щек сошника. 2, Устройство по п.1, о т л и 1„ Устройство для посадки привич а ю щ е е с я тем, что оси вращевок винограда, содержащее раму, на ния окучивающих сферических дисков которой установлены сошник-щелерез, посадочный аппарат, выполненный в 25 наклонены под углом к горизонту» 3, Устройство по п.1, о т л и виде направляющих лотков, смонтироч а ю щ е е с я тем, что накопитепь ванных шарнирно на транспортере в прививок наклонен в сторону лотков і виде перемещающейся в продольно-вертикальной плоскости бесконечной лени имеет механизм регулирования угла ты, установленные под углом к направ- 30 его наклона, Фиг I 1604196 Вид А ##/#//##/###//##/ Редактор Т.Наумова Составитель А.Сидорин Техред М.Дидык Корректор В.Гирняк Заказ 3402 Тираж 495 Подписное В И Т Государственного комитета по изобретениям и открытиям при ГКНТ СССР Н ШИ 113035, Москва, Ж-35, -Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
