Протитяговий пристрій для тварин

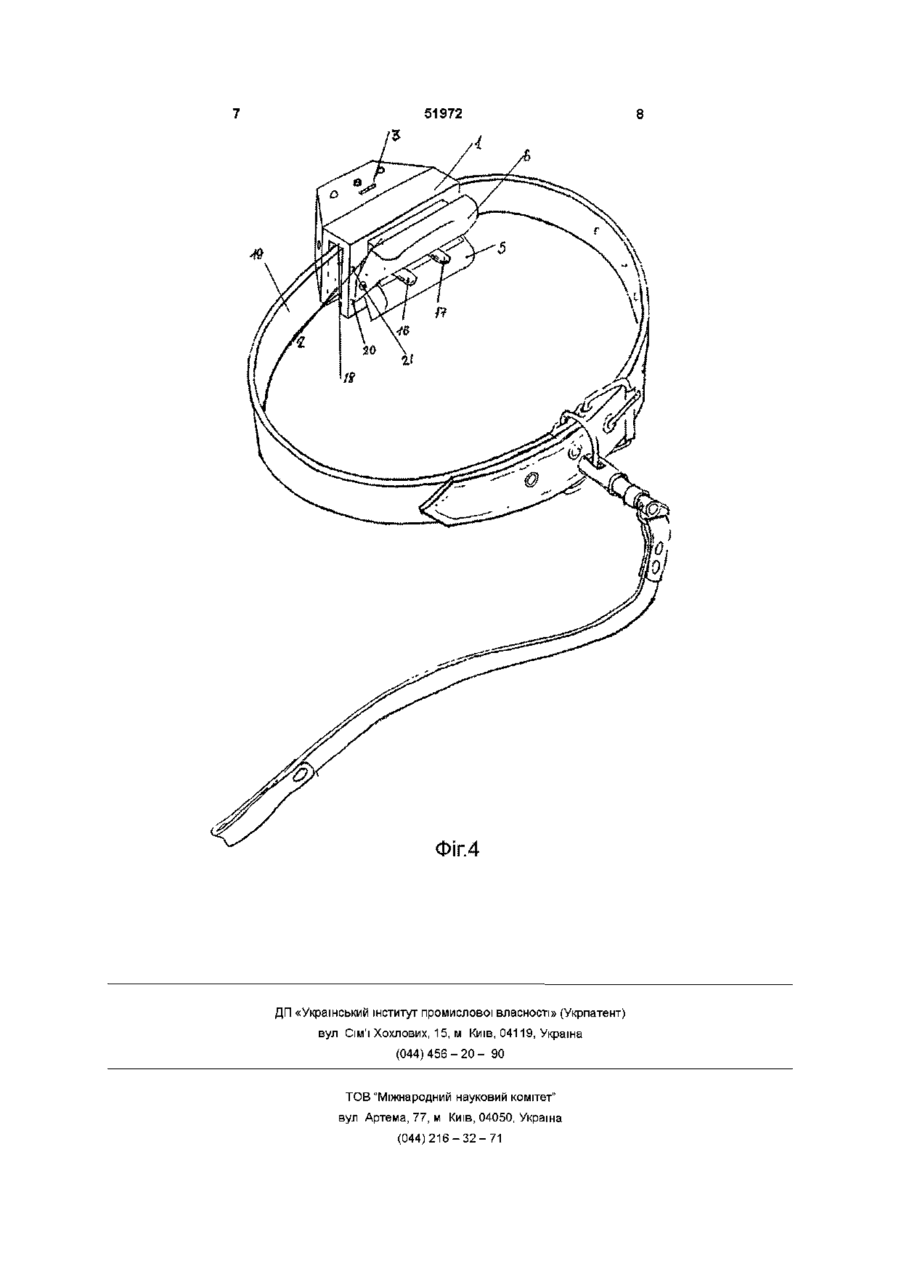

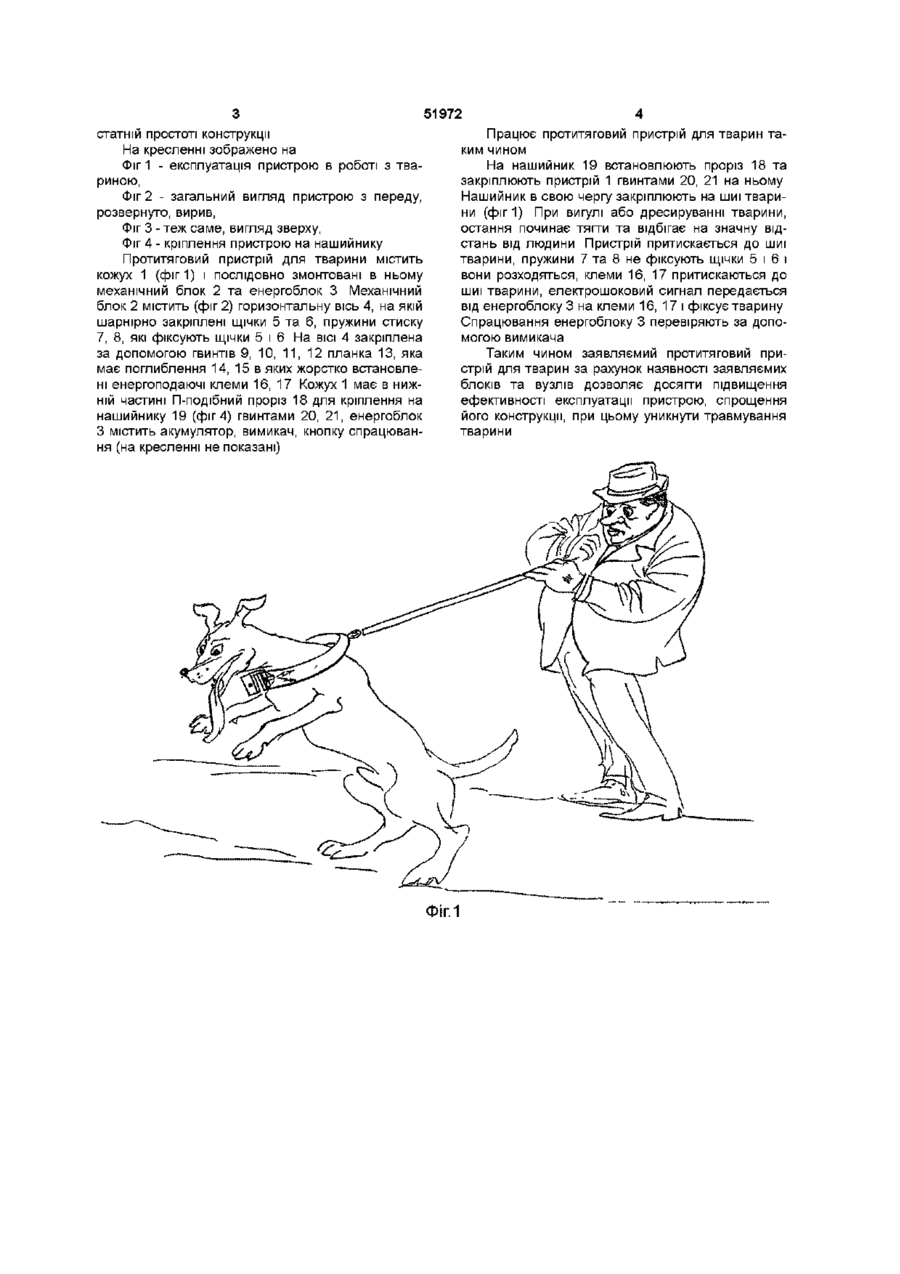

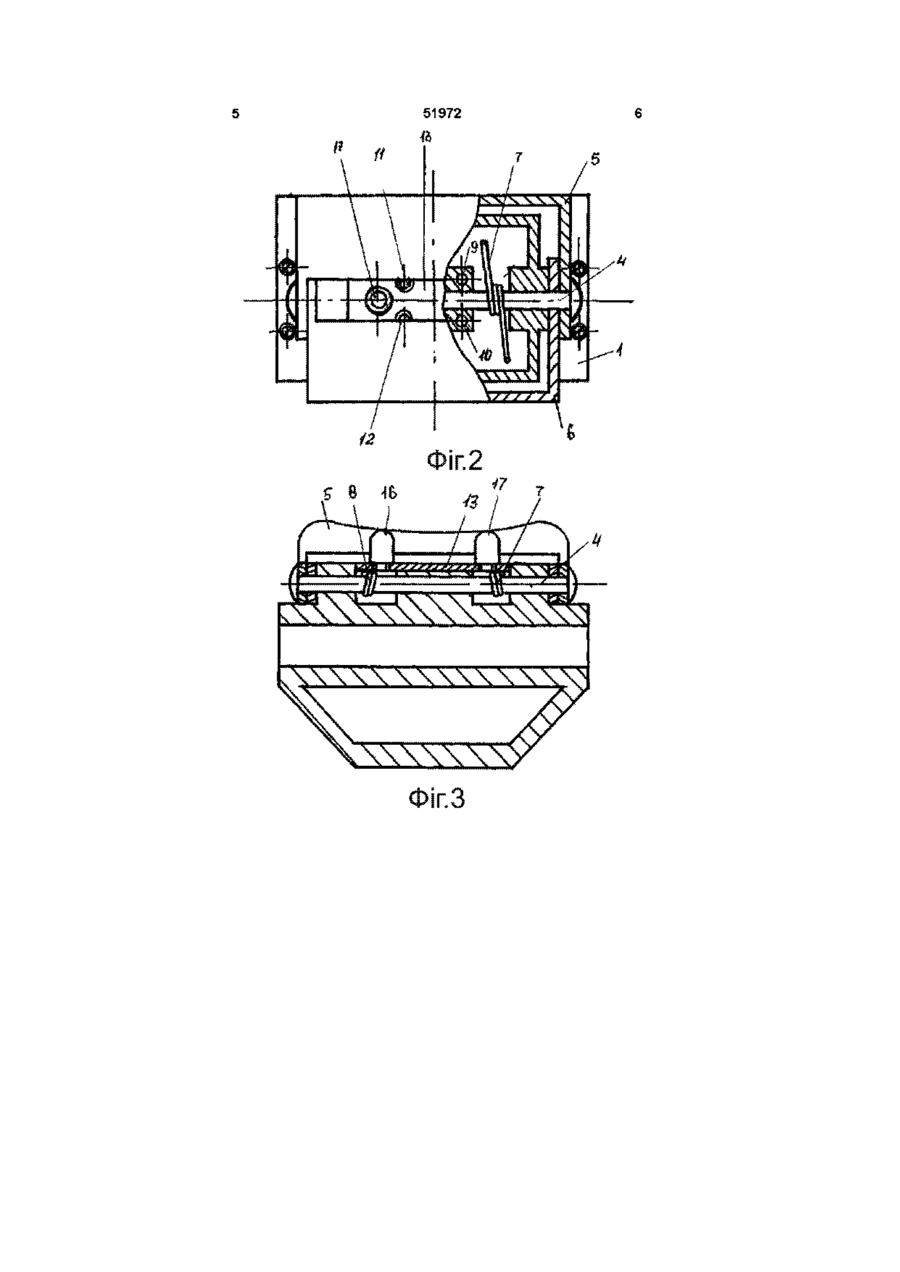

1 Протитяговий пристрій для тварин, що містить встановлений між нашийником та поводком механічний блок зі змонтованою в ньому пружиною стиску та зв'язаний з ним енергоблок, закріплений на нашийнику, який відрізняється Винахід відноситься до галузі догляду за тваринами та призначений для вигулу та дресирування собак Відомий протитяговий пристрій для тварин, що містить механічний блок, закріплений між нашийником та поводом (див пат Великобританії № 2315660, А01К 27/00, 1996) В якості механічного блоку використана пружина Сукупними суттєвими ознаками аналогу та заявляемого винаходу є механічний блок, розміщений між нашийником та поводом Причини, що перешкоджають при використанні аналогу одержанню очікуваного технічного результату заявляемого винаходу, є недостатня ефективність експлуатації та надійність Відомий протитяговий пристрій, вибраний нами як прототип (див пат Франції № 2630884, А01К 27/00, 1989), що містить механічний блок, встановлений між поводом та нашийником, зв'язки, що фіксують механічний блок У механічному блоці змонтована пружина стиску, що деформується під дією натиску тварини, енергоблок, що закріплений на нашийнику Деформація пружини викликає утворення електросигналу, який нейтралізує тягове зусилля тварини Сукупними суттєвими ознаками прототипу та заявляемого винаходу є механічний та енергоблоки, пружина та елементи кріплення Причини, що перешкоджають при використанні прототипу одержанню очікуваного технічного результату заявляемого винаходу є недостатня ефективність експлуатації та надійність тим, що механічний та енергоблоки змонтовані в одному кожусі, який закріплений на нашийнику, механічний блок має горизонтальну вісь, на якій послідовно розташовані шарнірно закріплені щічки, фіксуючі їх пружини стиску та прямокутна планка з жорстко закріпленими на ній електроподавальними клемами 2 Протитяговий пристрій для тварин за п 1, який відрізняється тим, що енергоблок виготовлений у вигляді акумулятора або батареї В основу заявляемого винаходу поставлено задачу створити протитяжний пристрій для тварин, який би в результаті виконання механічного та енергоблоків в одному кожусі та кріплення їх на нашийнику дозволяв би підвищити ефективність експлуатації при значній простоті виконання пристрою, Поставлена задача вирішується тим, що в протитяговому пристрою для тварин, що містить встановлений між нашийником та поводом механічний блок зі змонтованою в ньому пружиною стиску та зв'язаний з ним енергоблок, закріплений на нашийнику, згідно винаходу, механічний блок та енергоблок змонтовані в одному кожусі, який закріплений на нашийнику, механічний блок має горизонтальну вісь, на якій послідовно розташовані шарнірно закріплені щічки, фіксуючі їх пружини стиску та планка з жорстко закріпленими на ній електропередаючими клемами При цьому енергоблок виготовлений у вигляді акумулятора або батареї Технічним результатом є підвищення ефективності експлуатації за рахунок виконання механічного та енергоблоків в одному кожусі Наявність щічок, шарнірно закріплених та клем, що жорстко закріпленні та пружин, що фіксують щічки, дають можливість фіксувати тварину шляхом дії на неї електросигналу, при цьому не травмуючи тварину, дозволяє підвищити безпеку роботи самого пристрою, його СТІЙКІСТЬ до змін погоди та уніфікацію за рахунок кріплення його безпосередньо до нашийника незалежно від розміру тварини при до ю 51972 статній простоті конструкції На кресленні зображено на Фіг 1 - експлуатація пристрою в роботі з твариною, Фіг 2 - загальний вигляд пристрою з переду, розвернуто, вирив, Фіг 3 - теж саме, вигляд зверху, Фіг 4 - кріплення пристрою на нашийнику Протитяговии пристрій для тварини містить кожух 1 (фиг 1) і послідовно змонтовані в ньому механічний блок 2 та енергоблок 3 Механічний блок 2 містить (фіг 2) горизонтальну вісь 4, на якій шарнірно закріплені щічки 5 та 6, пружини стиску 7, 8, які фіксують щічки 5 і 6 На ВІСІ 4 закріплена за допомогою гвинтів 9, 10, 11, 12 планка 13, яка має поглиблення 14, 15 в яких жорстко встановлені енергоподаючі клеми 16, 17 Кожух 1 має в нижній частині П-подібний проріз 18 для кріплення на нашийнику 19 (фіг 4) гвинтами 20, 21, енергоблок З містить акумулятор, вимикач, кнопку спрацювання (на кресленні не показані) Працює протитяговии пристрій для тварин таким чином На нашийник 19 встановлюють проріз 18 та закріплюють пристрій 1 гвинтами 20, 21 на ньому Нашийник в свою чергу закріплюють на шиї тварини (фиг 1) При вигулі або дресируванні тварини, остання починає тягти та відбігає на значну відстань від людини Пристрій притискається до шиї тварини, пружини 7 та 8 не фіксують щічки 5 і 6 і вони розходяться, клеми 16, 17 притискаються до шиї тварини, електрошоковий сигнал передається від енергоблоку 3 на клеми 16, 17 і фіксує тварину Спрацювання енергоблоку 3 перевіряють за допомогою вимикача Таким чином заявляємий протитяговии пристрій для тварин за рахунок наявності заявляємих блоків та вузлів дозволяє досягти підвищення ефективності експлуатації пристрою, спрощення його конструкції, при цьому уникнути травмування тварини ФІГ. 1 ir.3 51972 ІГ.4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
