Пристрій для масажу вимені тварин

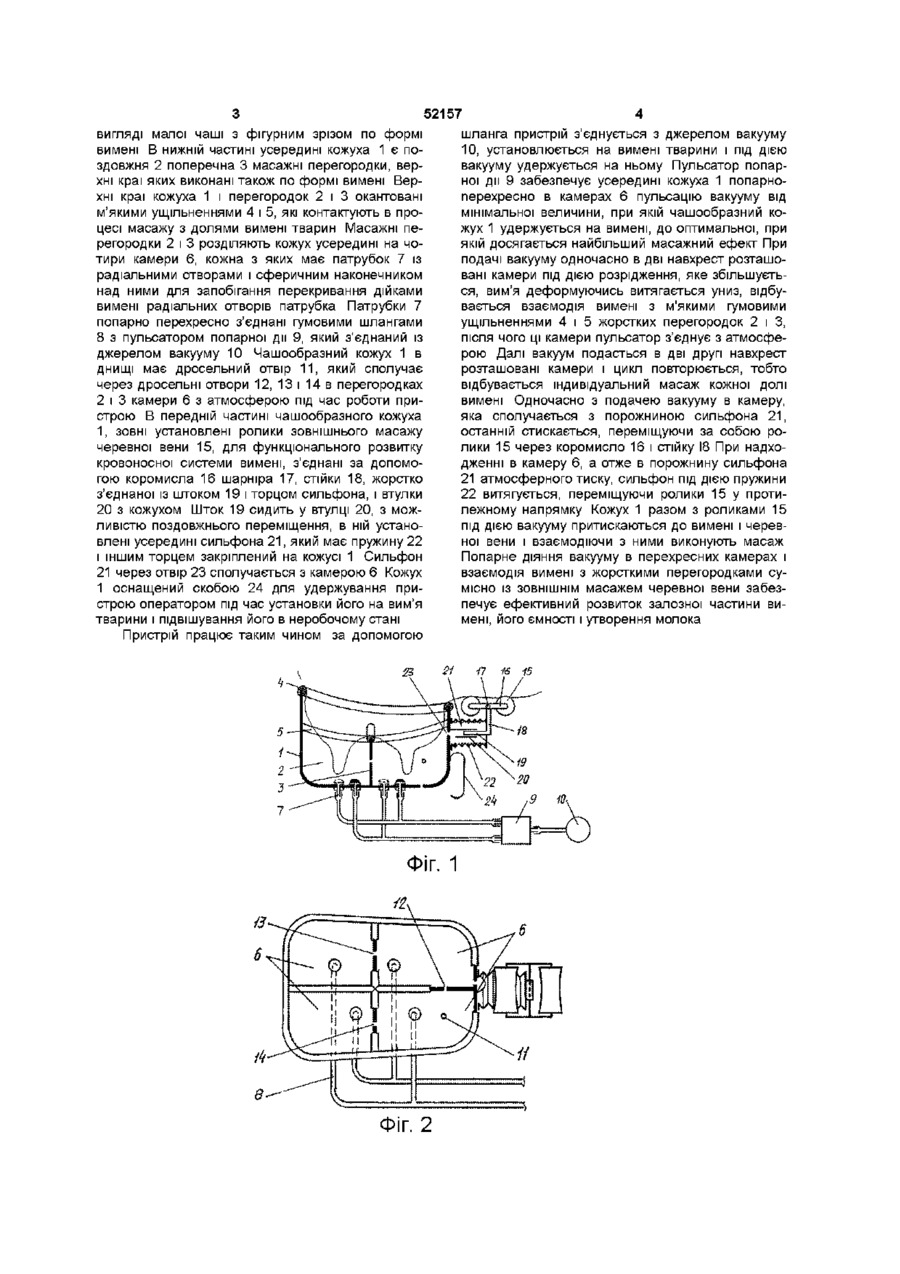

Пристрій для масажу вимені тварин, який складається із чашоподібного кожуха, з'єднаного з джерелом змінного вакууму за допомогою патрубка з насадкою, сферичного наконечника з отворами, які розташовані усередині кожуха, який відрізняється тим, що він обладнаний в нижній частині усередині чашоподібного кожуха поздовжньою і поперечною жорсткими масажними перего родками, верхні краї яких виконані по формі вимені, які розділяють порожнину кожуха на чотири камери, які мають патрубки з насадками попарно перехресно з'єднананими з пульсатором попарної дії, сполученим з джерелом вакууму, в передній частині чашоподібного кожуха - роликами зовнішнього масажу черевної вени, шарнірно з'єднаними із штоком, який розміщений в напрямній втулці усередині сильфона, установленого на кожусі, причому порожнина сильфона сполучається з камерою кожуха, а камери кожуха сполучаються між собою і з атмосферою дросельними отворами, а поздовжня і поперечна масажні перегородки мають по верхніх краях суцільні м'які гумові ущільнення Винахід відноситься до сільського господарства, зокрема до пристроїв для масажу вимені Відомий пристрій для масажу вимені тварин, який вмішує кожух із установленим в ньому пересувним компенсатором положення вимені, виготовленим у вигляді сильфона, який сполучений з атмосферою, а порожнина кожуха сполучена з джерелом вакууму МКВ A1J 7/00 № 1542493 від 18 04 88 Цей пристрій не забезпечує необхідного масажу нижньої частини вимені і черевної вени, так як його масажні камери під час масажу притискують дійки і нижню частішу вимені і під дією вакууму вим'я і дійки не подовжуються Найбільш близьким до пристрою, який пропонується є пристрій дня масажу вимені тварин, який складається з чашообразного кожуха, з'єднаного з джерелом змінного вакууму за допомогою патрубка з насадкою, сферичного наконечника з отворами, які розташовані усередині кожуха МКВ А1J 7/00 № 1452508 від 27 04 87 Пристрій не забезпечує під час масажу додаткової механічної дії на дно вимені і не забезпечує масажу черевної вени Задача винаходу - підвищення ефективності розвитку залозної частини вимені, його об'єму і утворення молока Поставлена задача досягається тим, що він обладнаний в нижній частині усередині чашообразного кожуха пристрій обладнаний поздовжньою і поперечною жорсткими масажними перегородками, верхні краї яких виконані по формі вимені які розділяють порожнину кожуха на чотири камери, які мають патрубки з насадками попарно перехресне з'єднаними з пульсатором попарної дії, сполученим з джерелом вакууму, в передній частині чашообразного кожуха - роликами зовнішнього масажу черевної вени, шарнірно з'єднаними із штоком, який розміщений в направляючій втулці усередині сильфона, установленого на кожусі, причому порожнина сильфона сполучається з камерою кожуха, а камери сполучаються між собою і з атмосферою дросельними отворами, а поздовжня і поперечна масажні перегородки мають по верхніх краях суцільні м'які гумові ущільнення На фіг 1 зображено пристрій, загальна схема, на фіг 2 теж, вигляд зверху Пристрій для масажу вимені складається із чашообразного кожуха 1 у 1 ю ю вигляді малої чаші з фігурним зрізом по формі вимені В нижній частині усередині кожуха 1 є поздовжня 2 поперечна 3 масажні перегородки, верхні краї яких виконані також по формі вимені Верхні краї кожуха 1 і перегородок 2 і 3 окантовані м'якими ущільненнями 4 і 5, які контактують в процесі масажу з долями вимені тварин Масажні перегородки 2 і 3 розділяють кожух усередині на чотири камери 6, кожна з яких має патрубок 7 із радіальними отворами і сферичним наконечником над ними для запобігання перекривання дійками вимені радіальних отворів патрубка Патрубки 7 попарно перехресно з'єднані гумовими шлангами 8 з пульсатором попарної дії 9, який з'єднаний із джерелом вакууму 10 Чашообразний кожух 1 в днищі має дросельний отвір 11, який сполучає через дросельні отвори 12, 13 і 14 в перегородках 2 і 3 камери 6 з атмосферою під час роботи пристрою В передній частині чашообразного кожуха 1, зовні установлені ролики зовнішнього масажу черевної вени 15, для функціонального розвитку кровоносної системи вимені, з'єднані за допомогою коромисла 16 шарніра 17, стійки 18, жорстко з'єднаної із штоком 19 і торцом сильфона, і втулки 52157 шланга пристрій зєднується з джерелом вакууму 10, установлюється на вимені тварини і під дією вакууму удержується на ньому Пульсатор попарної дії 9 забезпечує усередині кожуха 1 попарноперехресно в камерах 6 пульсацію вакууму від мінімальної величини, при якій чашообразний кожух 1 удержується на вимені, до оптимальної, при якій досягається найбільший масажний ефект При подачі вакууму одночасно в дві навхрест розташовані камери під дією розрідження, яке збільшується, вим'я деформуючись витягається униз, відбувається взаємодія вимені з м'якими гумовими ущільненнями 4 і 5 жорстких перегородок 2 і З, після чого ці камери пульсатор з'єднує з атмосферою Далі вакуум подасться в дві другі навхрест розташовані камери і цикл повторюється, тобто відбувається індивідуальний масаж кожної долі вимені Одночасно з подачею вакууму в камеру, яка сполучається з порожниною сильфона 21, останній стискається, переміщуючи за собою ролики 15 через коромисло 16 і стійку 18 При надходженні в камеру 6, а отже в порожнину сильфона 20 з кожухом Шток 19 сидить у втулці 20, з можливістю поздовжнього переміщення, в ній установлені усередині сильфона 21, який має пружину 22 і іншим торцем закріплений на кожусі 1 Сильфон 21 через отвір 23 сполучається з камерою 6 Кожух 1 оснащений скобою 24 для удержування пристрою оператором під час установки його на вим'я тварини і підвішування його в неробочому стані Пристрій працює таким чином за допомогою 21 атмосферного тиску, сильфон під дією пружини 22 витягується, переміщуючи ролики 15 у протилежному напрямку Кожух 1 разом з роликами 15 під дією вакууму притискаються до вимені і черевної вени і взаємодіючи з ними виконують масаж Попарне діяння вакууму в перехресних камерах і взаємодія вимені з жорсткими перегородками сумісно із ЗОВНІШНІМ масажем черевної вени забезпечує ефективний розвиток залозної частини вимені, його ємності і утворення молока ФІГ. 1 І її Фіг. 2 52157 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
