Насос шестерняний

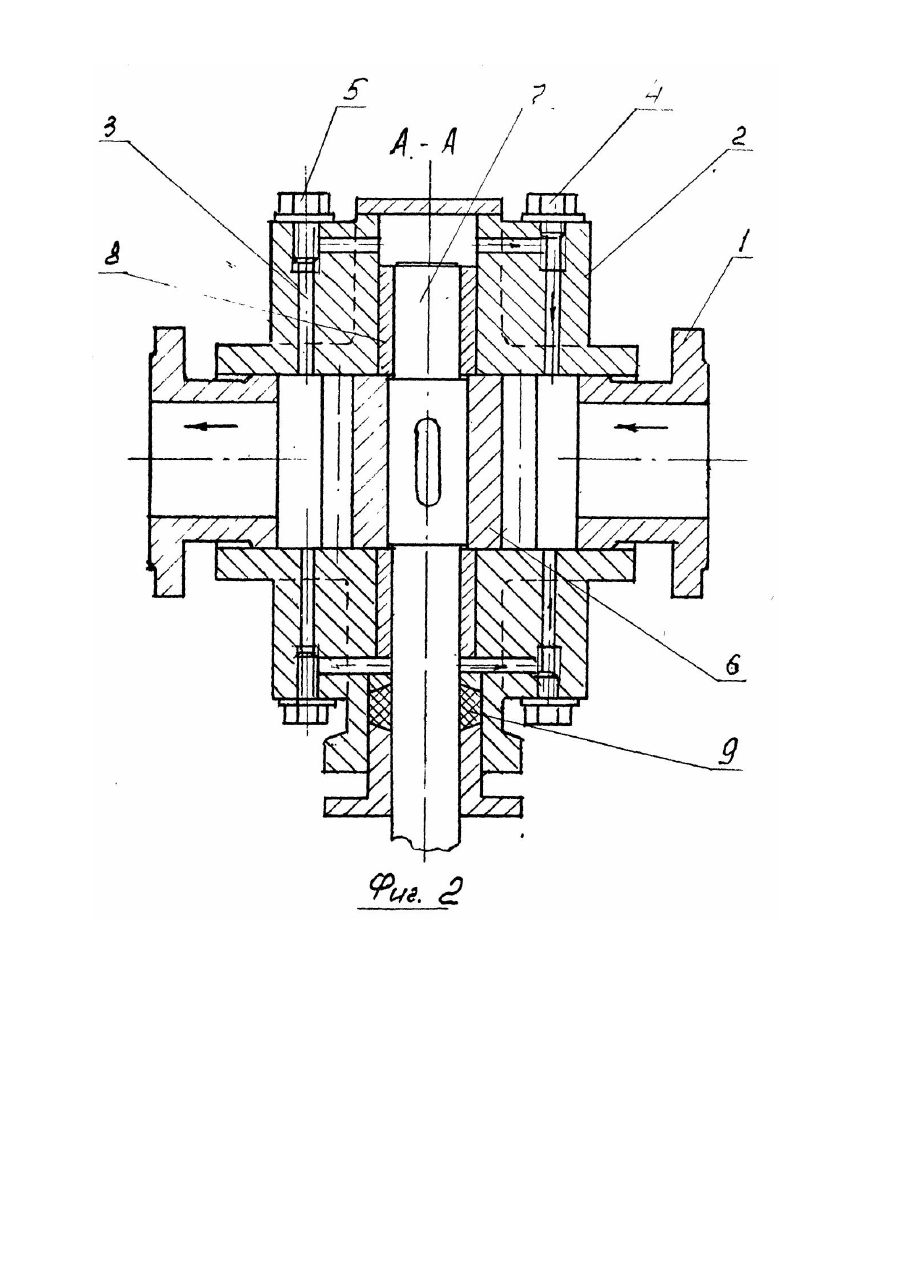

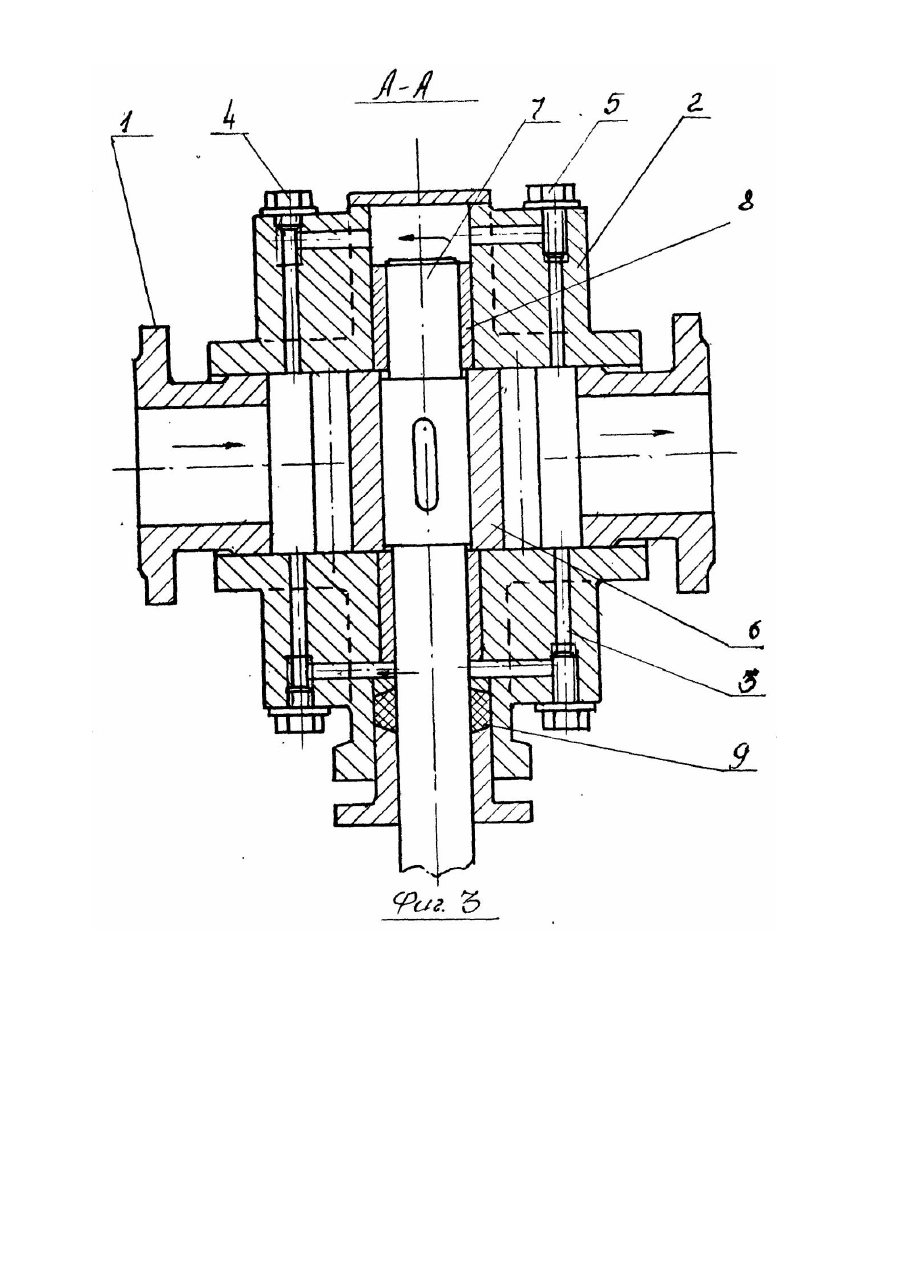

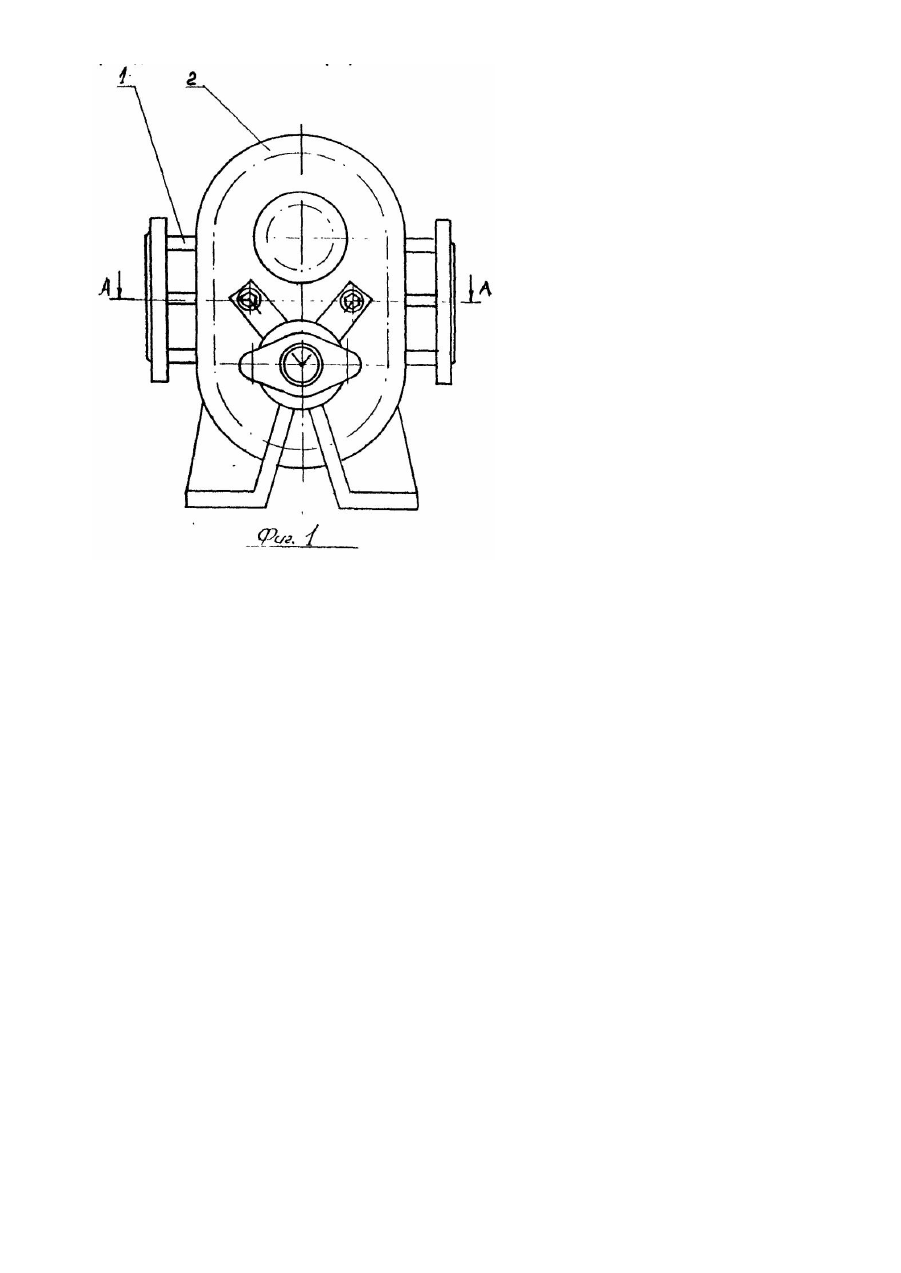

Изобретение относится к устройствам для перекачивания патоки, сахарного сиропа, фр уктовых начинок и други х густы х, вязких масс и может применяться в пищевой, нефте химической и других отраслях. Известен насос шестеренный для перекачивания патоки [1], содержащий корпус со всасывающим и нагнетательным патрубками, рабочие шестерни, цапфы которых установлены в подшипниках, размещенных в крышках насоса и уплотнительного узла приводного вала. Недостатком насоса является отсутствие каналов и полостей для сбора и перекачивания утечек рабочей среды, что приводит к повышенной течи ее через уплотнительный узел, повышению потребляемой насосом мощности, расходуемой на преодоление сил трения от давления перекачиваемой среды на торец приводного вала, и повышенному износу деталей. Известен также насос шестеренный [2], содержащий корпус со всасывающим и нагнетательным патрубками, рабочие шестерни с цапфами, установленными в подшипниках крышек, уплотнение приводного вала и промежуточную крышку с каналами и клапанами, обеспечивающими возможность реверсивной работы насоса. Недостатком известного насоса является невозможность использования его для перекачивания патоки и подобных вязких рабочих сред, подверженных засахариванию, из-за неработоспособности пружин клапанов в такой среде. Кроме того, наличие клапанов не позволяет производить разогрев насоса паром перед его пуском. В основу изобретения поставлена задача усовершенствования насоса шестеренного путем замены конструктивных элементов, чем обеспечивается расширение технологических возможностей насоса, например, использование его для перекачивания рабочих сред большой вязкости. Поставленная задача решается тем, что предложен насос шестеренный, содержащий корпус со всасывающей и нагнетательной полостями, образованными в корпусе рабочими шестернями, цапфы которых установлены в подшипниках, размещенных в крышках, уплотнительный узел приводного вала и каналы с запорными устройствами, выполненные в крышках, для сбора и перекачивания утечек рабочей среды, согласно изобретению, каналы связаны всасывающей и нагнетательной полостями, а запорные устройства выполнены в виде резьбовых пробок или пробковых кранов, открываемых в зависимости от направления движения перекачиваемой среды. Изобретение поясняется чертежами, где: на фиг. 1 схематически изображен насос шестеренный; на фиг. 2 разрез по А-А фиг. 1 с положением запорных устройств для нагнетания рабочей среды а левый патрубок: на фиг. 3 - разрез по А-А фиг. 1 с положением запорных устройств для нагнетания рабочей среды в правый патрубок. Насос шестеренный содержит корпус 1 со всасывающим и нагнетательным патрубками, крышки 2 с каналами 3 для перекачивания утечек рабочей среды, закрытыми запорными устройствами 4, выполненными в виде резьбовых пробок с коротким стержнем, и 5 - с длинным стержнем, рабочие шестерни 6, одетые на валу 7, концы которых (цапфы) установлены в подшипниках 8 крышек 2, и уплотнительный узел 9 выходного канна ппиволного вала. Насос шестеренный работает следующим образом. При перекачивании рабочей среды в левый патрубок запорные устройства 5 устанавливаются в канали, расположенные слева, и своим телом перекрывают каналы, разобщая нагнетательную камеру насоса с полостями, расположенными в крышке 2 за подшипником 8, а запорные устройства 4 устанавливаются в каналы, расположенные справа, и не препятствуют перекачиванию утечек рабочей среды во всасывающую камеру. Соответственно этому устанавливается направление вращения приводного вала. При необходимости противоположного перемещения рабочей среды резьбовые пробки меняют местами и изменяют направление вращения приводного вала. При вращении приводного вала 7 (ведомый вал на чертеже не показан) начинают вращаться рабочие шестерни 6, поступающая во всасывающую камеру перекачиваемая среда заполняет впадины между зубьями шестерен и перемещается в нагнетательную камеру. При этом утечка перекачиваемой среды через подшипники 8 по каналам 3 перетекает во всасывающую камеру, что исключает ее течь через уплотнительный узел 9 и предотвращает воздействие осевой силы на торец вала.
