Пристрій для завантаження каталізатора в реакційні труби

Номер патенту: 5218

Опубліковано: 15.02.2005

Автор: Іванов Віктор Михайлович

Завантажити PDF файл.

Формула / Реферат

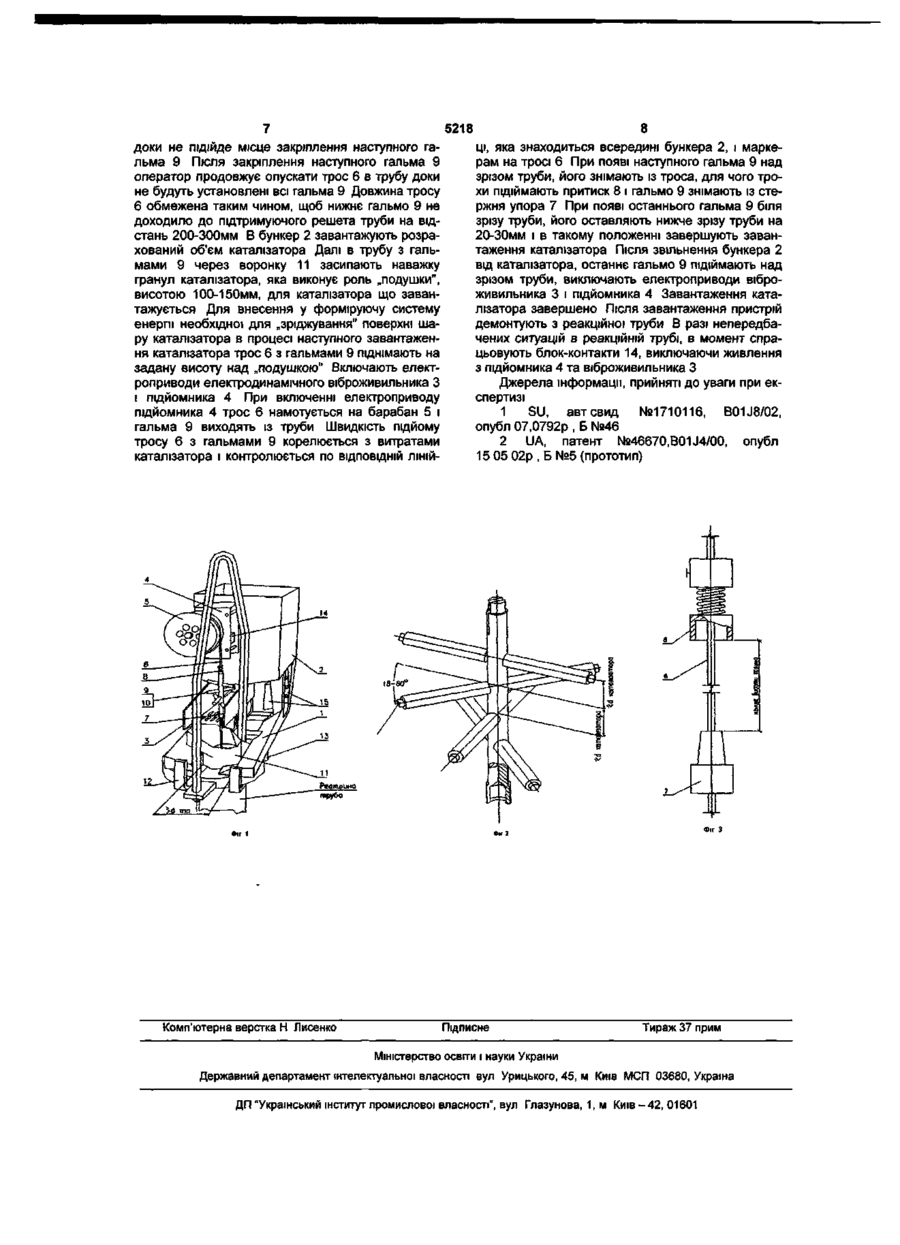

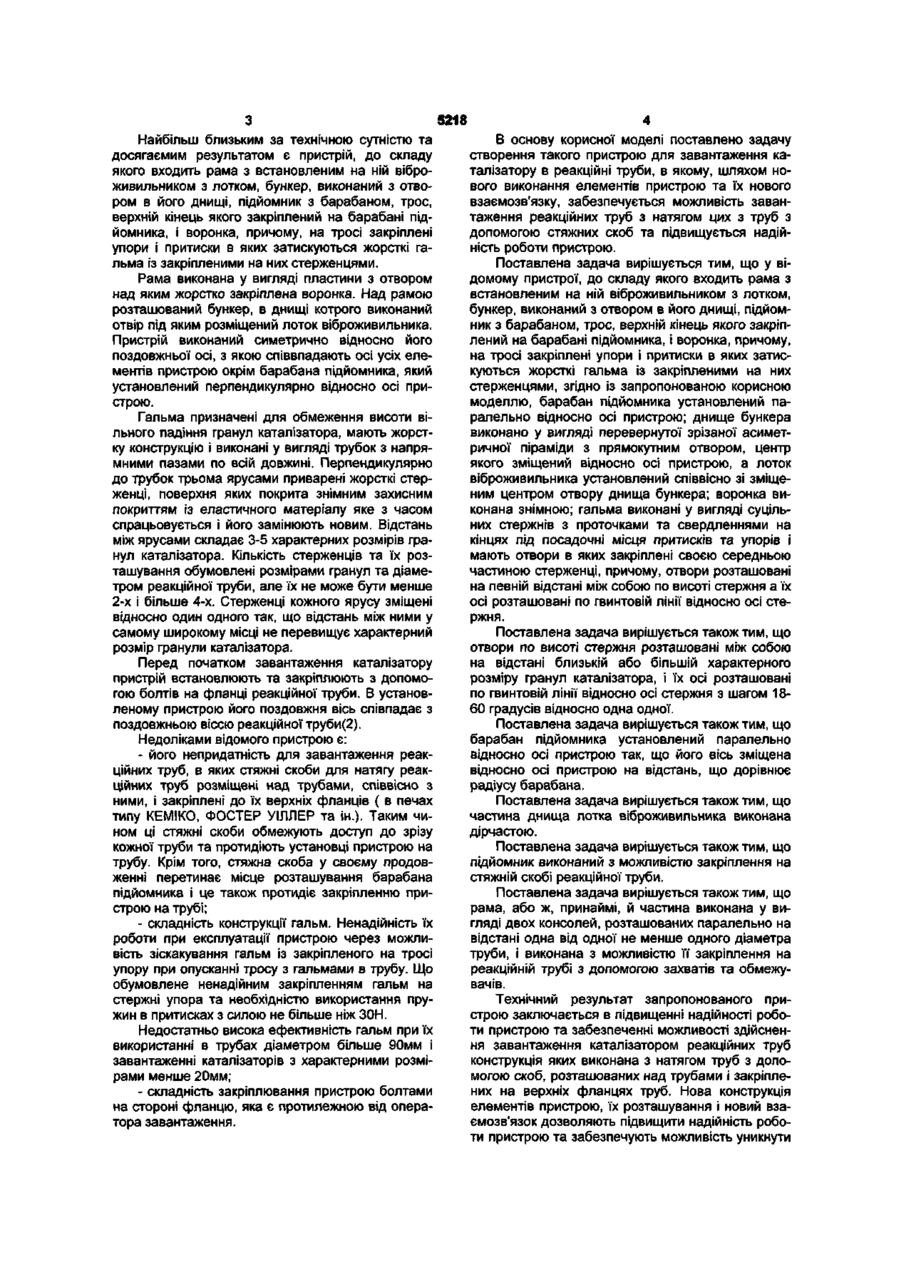

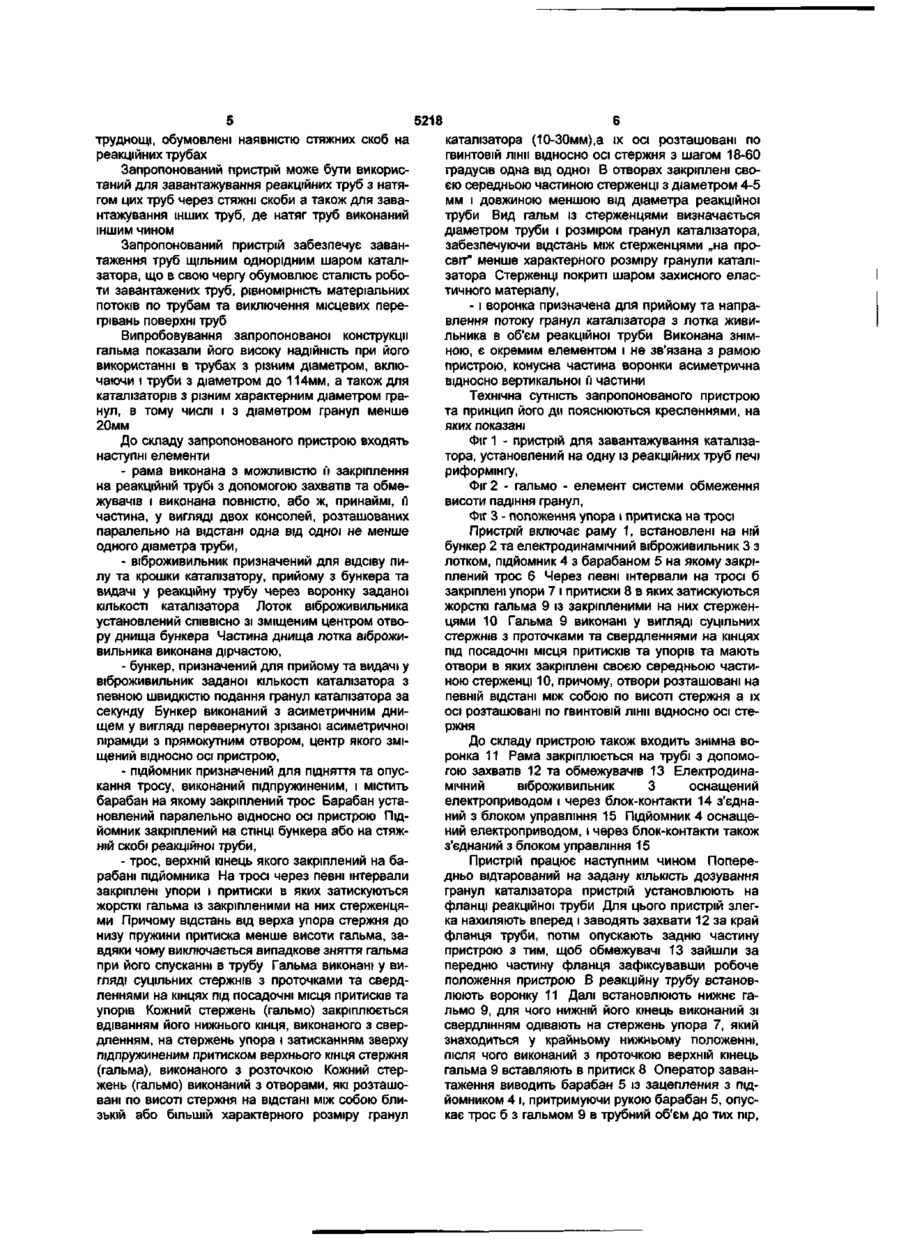

1. Пристрій для завантаження каталізатора в реакційні труби, до складу якого входить рама з встановленим на ній віброживильником з лотком, бункер, виконаний з отвором в його днищі, підйомник з барабаном, трос, верхній кінець якого закріплений на барабані підйомника, і воронка, причому на тросі закріплені упори і притиски, в яких затискуються жорсткі гальма із закріпленими на них стерженцями, який відрізняється тим, що барабан підйомника установлений паралельно відносно осі пристрою; днище бункера виконано у вигляді перевернутої зрізаної асиметричної піраміди з прямокутним отвором, центр якого зміщений відносно осі пристрою, а лоток віброживильника установлений співвісно зі зміщеним центром отвору днища бункера; воронка виконана знімною; гальма виконані у вигляді суцільних стержнів з проточками та свердленнями на кінцях під посадочні місця притисків та упорів і мають отвори, в яких закріплені своєю середньою частиною стерженці, причому отвори розташовані на певній відстані між собою по висоті стержня, а їх осі розташовані по гвинтовій лінії відносно осі стержня.

2. Пристрій за п.1, який відрізняється тим, що отвори по висоті стержня розташовані між собою на відстані, близькій або більшій ніж характерний  розмір гранул каталізатора і їх осі розташовані по гвинтовій лінії відносно осі стержня з кроком 18-60 градусів відносно одна одної.

3. Пристрій за п.1, який відрізняється тим, що барабан підйомника установлений паралельно відносно осі пристрою так, що його вісь зміщена відносно осі пристрою на відстань, що дорівнює радіусу барабана.

4. Пристрій за п.1, який відрізняється тим, що частина днища лотка віброживильника виконана дірчастою.

5. Пристрій за п.1, який відрізняється тим, що підйомник виконаний з можливістю закріплення на стяжній скобі реакційної труби.

6. Пристрій за п.1, який відрізняється тим, що рама або ж принаймні  її частина виконана у вигляді двох консолей, розташованих паралельно на відстані одна від одної не менше одного діаметра труби, і виконана з можливістю її закріплення на реакційній трубі з допомогою захватів та обмежувачів.
