Кришка для харчових контейнерів та спосіб її виготовлення

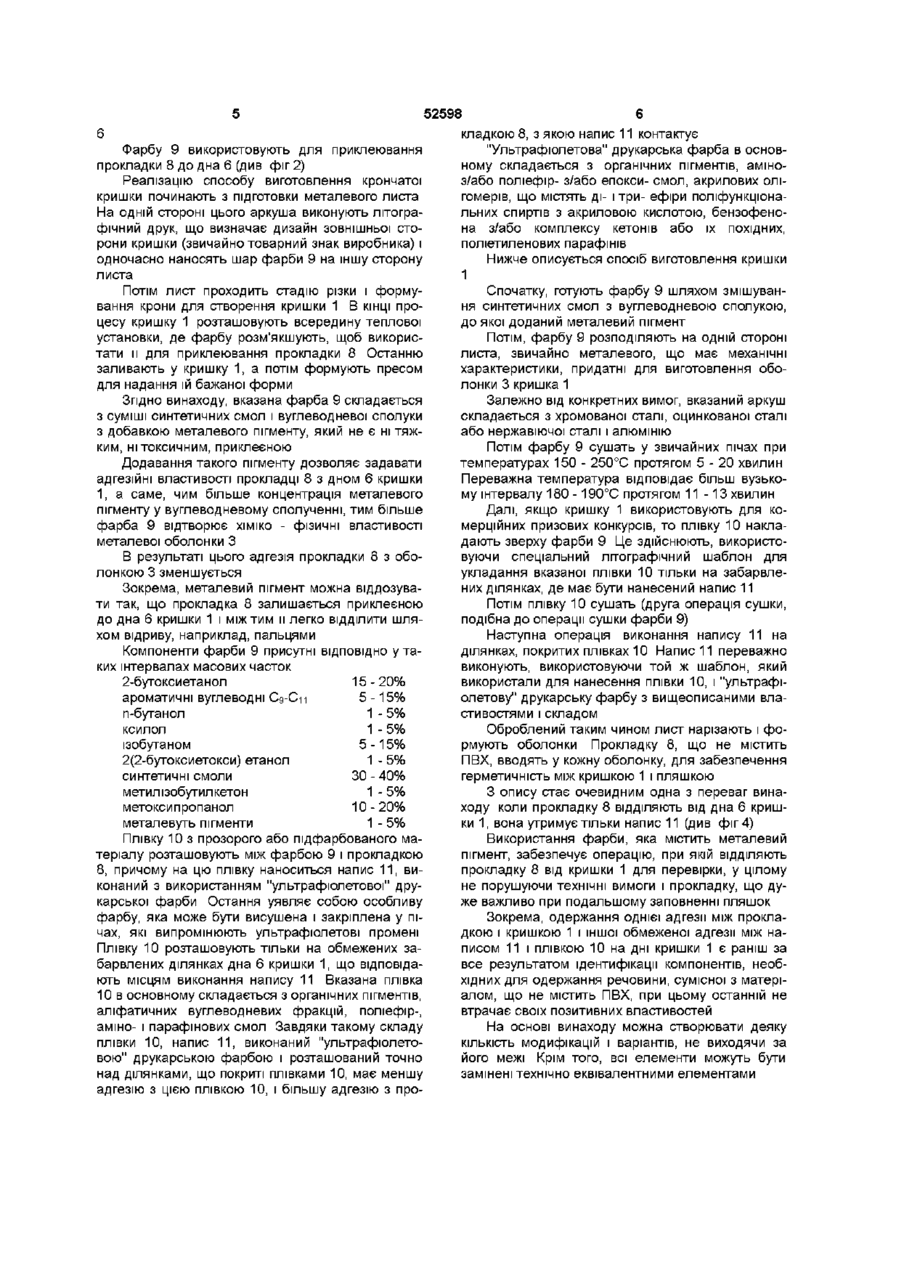

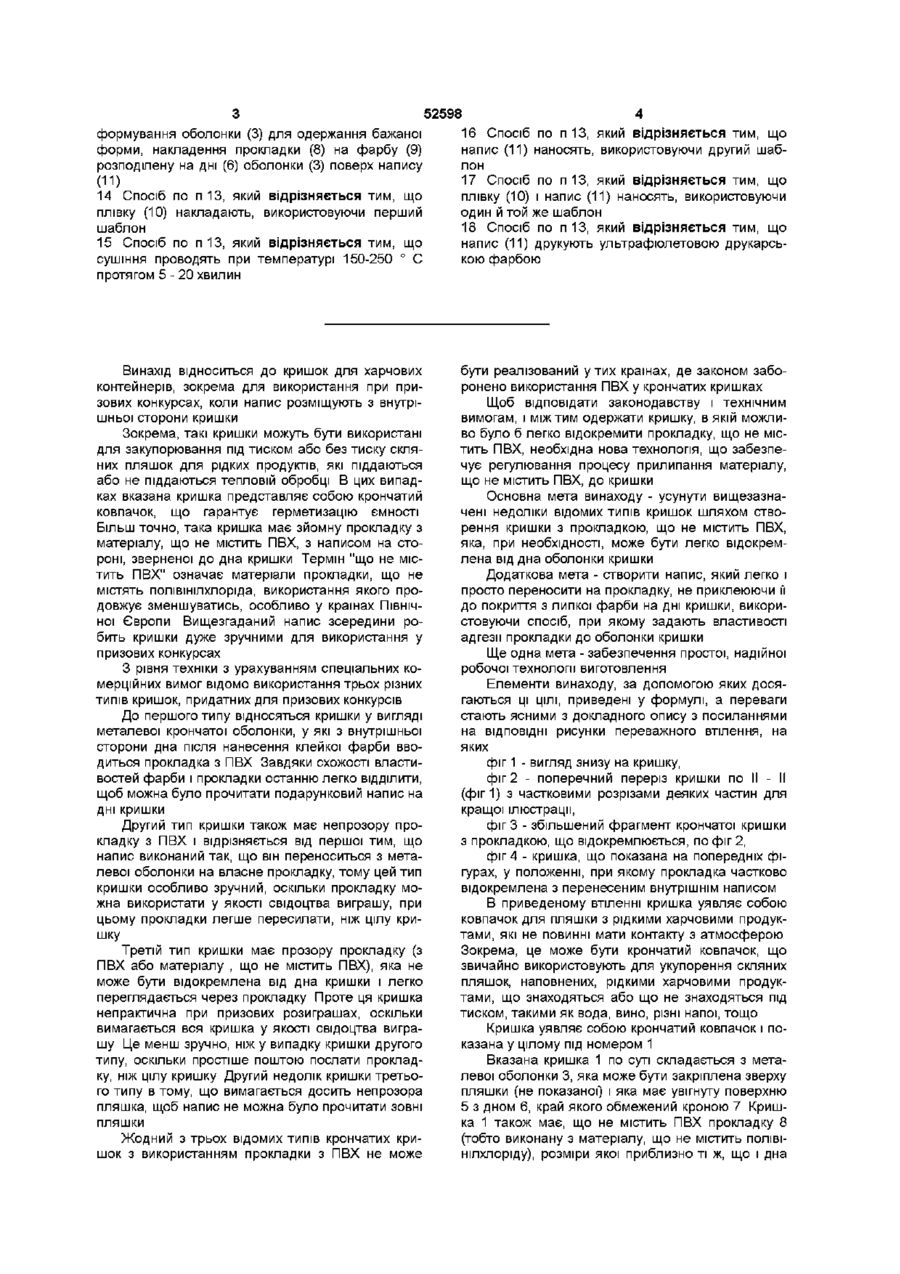

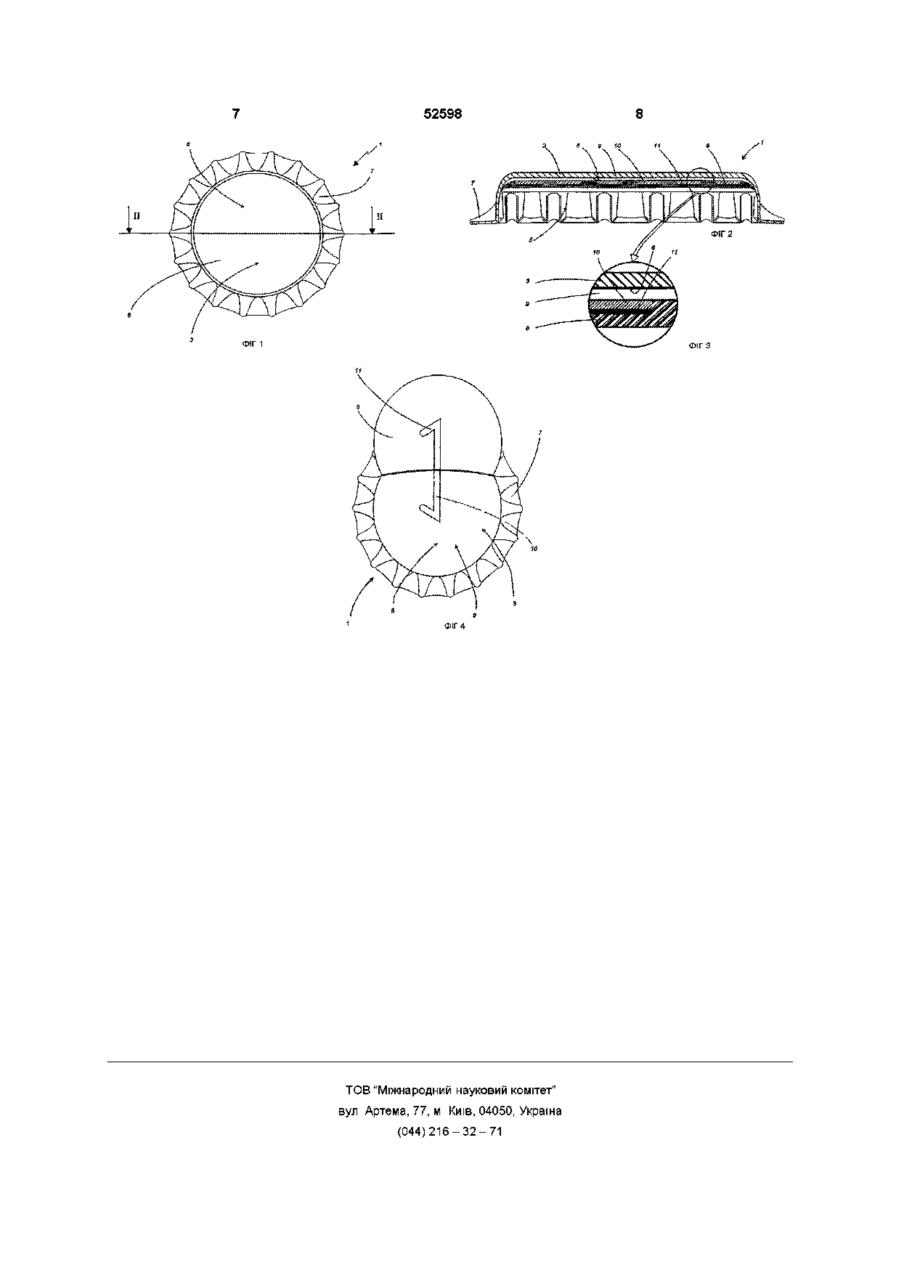

1 Кришка для харчових контейнерів, що містить оболонку (3) такої форми, що вона може бути підігнана до отвору у контейнері, причому вказана оболонка має дно (6), форма якого відповідає отвору контейнера, і це дно (6) звернуто всередину контейнера при закритій кришці (1), прокладку (8) з матеріалу, що не містить ПВХ, причому вказана прокладка прикріплена до дна (6) і ущільнює кришку (1) на контейнері, шар клейкої фарби (9), нанесений на поверхню вказаного дна (6) для з'єднання прокладки (8) з дном (6), яка відрізняється тим, що вказана фарба (9) містить вуглеводневу сполуку з не менше як одним металевим пігментом для відділення при необхідності прокладки (8) від дна (6) оболонки (3) 2 Кришка по п 1, яка відрізняється тим, що фарба (9) в основному складається з таких компонентів 2-бутоксіетанолу, ароматичних вуглеводнів СдСі і, п-бутанолу, ксилолу, ізобутанолу, 2(2бутоксіетоксі)етанолу, синтетичних смол, метилізобутилкетону, метоксипропанолу і металевих пігментів 3 Кришка по п 2, яка відрізняється тим, що компоненти фарби (9) присутні ВІДПОВІДНО у таких інтервалах масових часток 15 - 25% 2-бутоксіетанолу, 5 - 15% ароматичних вуглеводнів Сд-Сц, 1 5% п-бутанолу, 1 - 5% ксилолу, 5 - 15% ізобутанолу, 1 - 5% 2(2-бутоксіетоксі)етанолу, ЗО - 40% синтетичних смол, 1 - 5% метилізобутилкетону, 10 20% метоксипропанолу і 1 - 5% металевих пігментів 4 Кришка по п 1 яка відрізняється тим, що прокладка (8) встановлена з можливістю легкого відділення вручну від дна (6) оболонки (3) 5 Кришка по п 1, яка відрізняється тим, що на прокладці (8), яка приклеєна до фарби (9) на оболонці (3), виконаний напис (11), а між фарбою (9) і написом (11) розташована неклейка плівка (10) для забезпечення зменшеної адгезії між написом (11) і фарбою (9) і підвищеної адгезії між написом (11) і ВІДПОВІДНОЮ стороною прокладки (8) 6 Кришка по п 5, яка відрізняється тим, що плівка (10) складається з органічних пігментів, фракцій аліфатичного вуглеводню, поліефіру-, аміно- і парафінових смол 7 Кришка по п 5, яка відрізняється тим, що плівка (10) виконана з прозорого матеріалу 8 Кришка по п 5, яка відрізняється тим, що плівка (10) виконана з пігментованого матеріалу 9 Кришка по п 5, яка відрізняється тим, що напис (11) виконаний з використанням ультрафіолетової друкарської фарби, що підлягає сушінню у печах з ультрафіолетовим випромінюванням 10 Кришка по п 9, яка відрізняється тим, що вказана ультрафіолетова друкарська фарба складається з органічних пігментів, аміно- з/або поліефір- з/або епоксисмол, акрилових олігомерів, що складаються з ді- і триефірів поліфункцюнальних спиртів з акриловою кислотою, бензофенону з/або комплексних кетонів або їх похідних, поліетиленових парафінів 11 Кришка по п 1, яка відрізняється тим, що вона складається з ковпачка для пляшки, що включає сформовану металеву оболонки (3) переважно у вигляді корончатої кришки (7) і прокладки (8), яка не містить полівінілхлориду 12 Кришка по п 1, яка відрізняється тим, що металевий пігмент складається з металу, який не є ні важким, ні токсичним 13 Спосіб виготовлення кришки по пп 1 - 12, який відрізняється тим, що містить стадії змішування синтетичних смол з вуглеводневою сполукою, до якої доданий не менше як один металевий пігмент, для одержання фарби (9), розподілення фарби (9) по одній стороні листа металу, придатного для виготовлення оболонок, сушіння фарби (9), нанесення плівки (10) поверх фарби (9) на ділянках для напису (11), сушіння плівки (10), виконання напису (11) на ділянках з нанесеною плівкою (10), так, що вказаний напис (11) має адгезію з плівкою (10), що розташована поверх фарби (9), менше, ніж з прокладкою (8), яку потім накладають на неї, різання і О 00 ю ю 52598 формування оболонки (3) для одержання бажаної форми, накладення прокладки (8) на фарбу (9) розподілену на дні (6) оболонки (3) поверх напису (11) 14 Спосіб по п 13, який відрізняється тим, що плівку (10) накладають, використовуючи перший шаблон 15 Спосіб по п 13, який відрізняється тим, що сушіння проводять при температурі 150-250 ° С протягом 5 - 20 хвилин 16 Спосіб по п 13, який відрізняється тим, що напис (11) наносять, використовуючи другий шаблон 17 Спосіб по п 13, який відрізняється тим, що плівку (10) і напис (11) наносять, використовуючи один й той же шаблон 18 Спосіб по п 13, який відрізняється тим, що напис (11) друкують ультрафіолетовою друкарською фарбою Винахід відноситься до кришок для харчових контейнерів, зокрема для використання при призових конкурсах, коли напис розміщують з внутрішньої сторони кришки Зокрема, такі кришки можуть бути використані для закупорювання під тиском або без тиску скляних пляшок для рідких продуктів, які піддаються або не піддаються тепловій обробці В цих випадках вказана кришка представляє собою крончатий ковпачок, що гарантує герметизацію ємності Більш ТОЧНО, така кришка має зйомну прокладку з матеріалу, що не містить ПВХ, з написом на стороні, зверненої до дна кришки Термін "що не містить ПВХ" означає матеріали прокладки, що не містять полівшілхлоріда, використання якого продовжує зменшуватись, особливо у країнах Північної Європи Вищезгаданий напис зсередини робить кришки дуже зручними для використання у призових конкурсах бути реалізований утих країнах, де законом заборонено використання ПВХ у крончатих кришках Щоб відповідати законодавству і технічним вимогам, і між тим одержати кришку, в якій можливо було б легко відокремити прокладку, що не містить ПВХ, необхідна нова технологія, що забезпечує регулювання процесу прилипання матеріалу, що не містить ПВХ, до кришки Основна мета винаходу - усунути вищезазначені недоліки відомих типів кришок шляхом створення кришки з прокладкою, що не містить ПВХ, яка, при необхідності, може бути легко відокремлена від дна оболонки кришки Додаткова мета - створити напис, який легко і просто переносити на прокладку, не приклеюючи її до покриття з липкої фарби на дні кришки, використовуючи спосіб, при якому задають властивості адгезії прокладки до оболонки кришки Ще одна мета - забезпечення простої, надійної робочої технології виготовлення Елементи винаходу, за допомогою яких досягаються ці ЦІЛІ, приведені у формулі, а переваги стають ясними з докладного опису з посиланнями на ВІДПОВІДНІ рисунки переважного втілення, на яких фіг 1 - вигляд знизу на кришку, фіг 2 - поперечний переріз кришки по II - II (фіг 1) з частковими розрізами деяких частин для кращої ілюстрації, фіг 3 - збільшений фрагмент крончатої кришки з прокладкою, що відокремлюється, по фіг 2, фіг 4 - кришка, що показана на попередніх фігурах, у положенні, при якому прокладка частково відокремлена з перенесеним внутрішнім написом В приведеному втіленні кришка уявляє собою ковпачок для пляшки з рідкими харчовими продуктами, які не повинні мати контакту з атмосферою Зокрема, це може бути крончатий ковпачок, що звичайно використовують для укупорення скляних пляшок, наповнених, рідкими харчовими продуктами, що знаходяться або що не знаходяться під тиском, такими як вода, вино, різні напої, тощо Кришка уявляє собою крончатий ковпачок і показана у цілому під номером 1 Вказана кришка 1 по суті складається з металевої оболонки 3, яка може бути закріплена зверху пляшки (не показаної) і яка має увігнуту поверхню 5 з дном 6, край якого обмежений кроною 7 Кришка 1 також має, що не містить ПВХ прокладку 8 (тобто виконану з матеріалу, що не містить ПОЛІВІнілхлоріду), розміри якої приблизно ті ж, що і дна З рівня техніки з урахуванням спеціальних комерційних вимог відомо використання трьох різних типів кришок, придатних для призових конкурсів До першого типу відносяться кришки у вигляді металевої крончатої оболонки, у які з внутрішньої сторони дна після нанесення клейкої фарби вводиться прокладка з ПВХ Завдяки схожості властивостей фарби і прокладки останню легко ВІДДІЛИТИ, щоб можна було прочитати подарунковий напис на дні кришки Другий тип кришки також має непрозору прокладку з ПВХ і відрізняється від першої тим, що напис виконаний так, що він переноситься з металевої оболонки на власне прокладку, тому цей тип кришки особливо зручний, оскільки прокладку можна використати у якості свідоцтва виграшу, при цьому прокладки легше пересилати, ніж цілу кришку Третій тип кришки має прозору прокладку (з ПВХ або матеріалу , що не містить ПВХ), яка не може бути відокремлена від дна кришки і легко переглядається через прокладку Проте ця кришка непрактична при призових розиграшах, оскільки вимагається вся кришка у якості свідоцтва виграшу Це менш зручно, ніж у випадку кришки другого типу, оскільки простіше поштою послати прокладку, ніж цілу кришку Другий недолік кришки третього типу в тому, що вимагається досить непрозора пляшка, щоб напис не можна було прочитати зовні пляшки Жодний з трьох відомих типів крончатих кришок з використанням прокладки з ПВХ не може 52598 6 Фарбу 9 використовують для приклеювання прокладки 8 до дна 6 (див фіг 2) Реалізацію способу виготовлення крончатої кришки починають з підготовки металевого листа На одній стороні цього аркуша виконують літографічний друк, що визначає дизайн зовнішньої сторони кришки (звичайно товарний знак виробника) і одночасно наносять шар фарби 9 на іншу сторону листа Потім ЛИСТ проходить стадію різки і формування крони для створення кришки 1 В КІНЦІ процесу кришку 1 розташовують всередину теплової установки, де фарбу розм'якшують, щоб використати и для приклеювання прокладки 8 Останню заливають у кришку 1, а потім формують пресом для надання їй бажаної форми Згідно винаходу, вказана фарба 9 складається з суміші синтетичних смол і вуглеводневої сполуки з добавкою металевого пігменту, який не є ні тяжким, ні токсичним, приклеєною Додавання такого пігменту дозволяє задавати адгезійні властивості прокладці 8 з дном 6 кришки 1, а саме, чим більше концентрація металевого пігменту у вуглеводневому сполученні, тим більше фарба 9 відтворює ХІМІКО - фізичні властивості металевої оболонки З В результаті цього адгезія прокладки 8 з оболонкою 3 зменшується Зокрема, металевий пігмент можна віддозувати так, що прокладка 8 залишається приклеєною до дна 6 кришки 1 і між тим и легко ВІДДІЛИТИ ШЛЯХОМ відриву, наприклад, пальцями Компоненти фарби 9 присутні ВІДПОВІДНО у таких інтервалах масових часток 2-бутоксиетанол 15 - 20% ароматичні вуглеводні Сд-Сц 5 -15% п-бутанол 1 - 5% ксилол 1 - 5% ізобутаном 5 -15% 2(2-бутоксиетокси) етанол 1 - 5% синтетичні смоли ЗО - 40% метилізобутилкетон 1 - 5% метоксипропанол 10 - 20% металевуть пігменти 1 - 5% Плівку 10 з прозорого або підфарбованого матеріалу розташовують між фарбою 9 і прокладкою 8, причому на цю плівку наноситься напис 11, виконаний з використанням "ультрафіолетової" друкарської фарби Остання уявляє собою особливу фарбу, яка може бути висушена і закріплена у пічах, які випромінюють ультрафіолетові промені Плівку 10 розташовують тільки на обмежених забарвлених ділянках дна 6 кришки 1, що відповідають місцям виконання напису 11 Вказана плівка 10 в основному складається з органічних пігментів, аліфатичних вуглеводневих фракцій, поліефір-, аміно- і парафінових смол Завдяки такому складу плівки 10, напис 11, виконаний "ультрафіолетовою" друкарською фарбою і розташований точно над ділянками, що покриті плівками 10, має меншу адгезію з цією плівкою 10, і більшу адгезію з про кладкою 8, з якою напис 11 контактує "Ультрафіолетова" друкарська фарба в основному складається з органічних пігментів, аміноз/або поліефір- з/або епокси- смол, акрилових олігомерів, що містять ді- і три- ефіри поліфункцюнальних спиртів з акриловою кислотою, бензофенона з/або комплексу кетонів або їх похідних, поліетиленових парафінів Нижче описується спосіб виготовлення кришки 1 Спочатку, готують фарбу 9 шляхом змішування синтетичних смол з вуглеводневою сполукою, до якої доданий металевий пігмент Потім, фарбу 9 розподіляють на одній стороні листа, звичайно металевого, що має механічні характеристики, придатні для виготовлення оболонки 3 кришка 1 Залежно від конкретних вимог, вказаний аркуш складається з хромованої сталі, оцинкованої сталі або нержавіючої сталі і алюмінію Потім фарбу 9 сушать у звичайних пічах при температурах 150 - 250°С протягом 5 - 20 хвилин Переважна температура відповідає більш вузькому інтервалу 180 - 190°С протягом 11-13 хвилин Далі, якщо кришку 1 використовують для комерційних призових конкурсів, то плівку 10 накладають зверху фарби 9 Це здійснюють, використовуючи спеціальний літографічний шаблон для укладання вказаної плівки 10 тільки на забарвлених ділянках, де має бути нанесений напис 11 Потім плівку 10 сушать (друга операція сушки, подібна до операції сушки фарби 9) Наступна операція виконання напису 11 на ділянках, покритих плівках 10 Напис 11 переважно виконують, використовуючи той ж шаблон, який використали для нанесення плівки 10, і "ультрафіолетову" друкарську фарбу з вищеописаними властивостями і складом Оброблений таким чином лист нарізають і формують оболонки Прокладку 8, що не містить ПВХ, вводять у кожну оболонку, для забезпечення герметичність між кришкою 1 і пляшкою З опису стає очевидним одна з переваг винаходу коли прокладку 8 ВІДДІЛЯЮТЬ ВІД дна 6 кришки 1, вона утримує тільки напис 11 (див фіг 4) Використання фарби, яка містить металевий пігмент, забезпечує операцію, при якій ВІДДІЛЯЮТЬ прокладку 8 від кришки 1 для перевірки, у цілому не порушуючи технічні вимоги і прокладку, що дуже важливо при подальшому заповненні пляшок Зокрема, одержання однієї адгезії між прокладкою і кришкою 1 і іншої обмеженої адгезії між написом 11 і плівкою 10 на дні кришки 1 є раніш за все результатом ідентифікації компонентів, необхідних для одержання речовини, сумісної з матеріалом, що не містить ПВХ, при цьому останній не втрачає своїх позитивних властивостей На основі винаходу можна створювати деяку КІЛЬКІСТЬ модифікацій і варіантів, не виходячи за його межі Крім того, всі елементи можуть бути замінені технічно еквівалентними елементами 52598 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
