Кабель монтажний для передачі даних автоматичних засобів управління

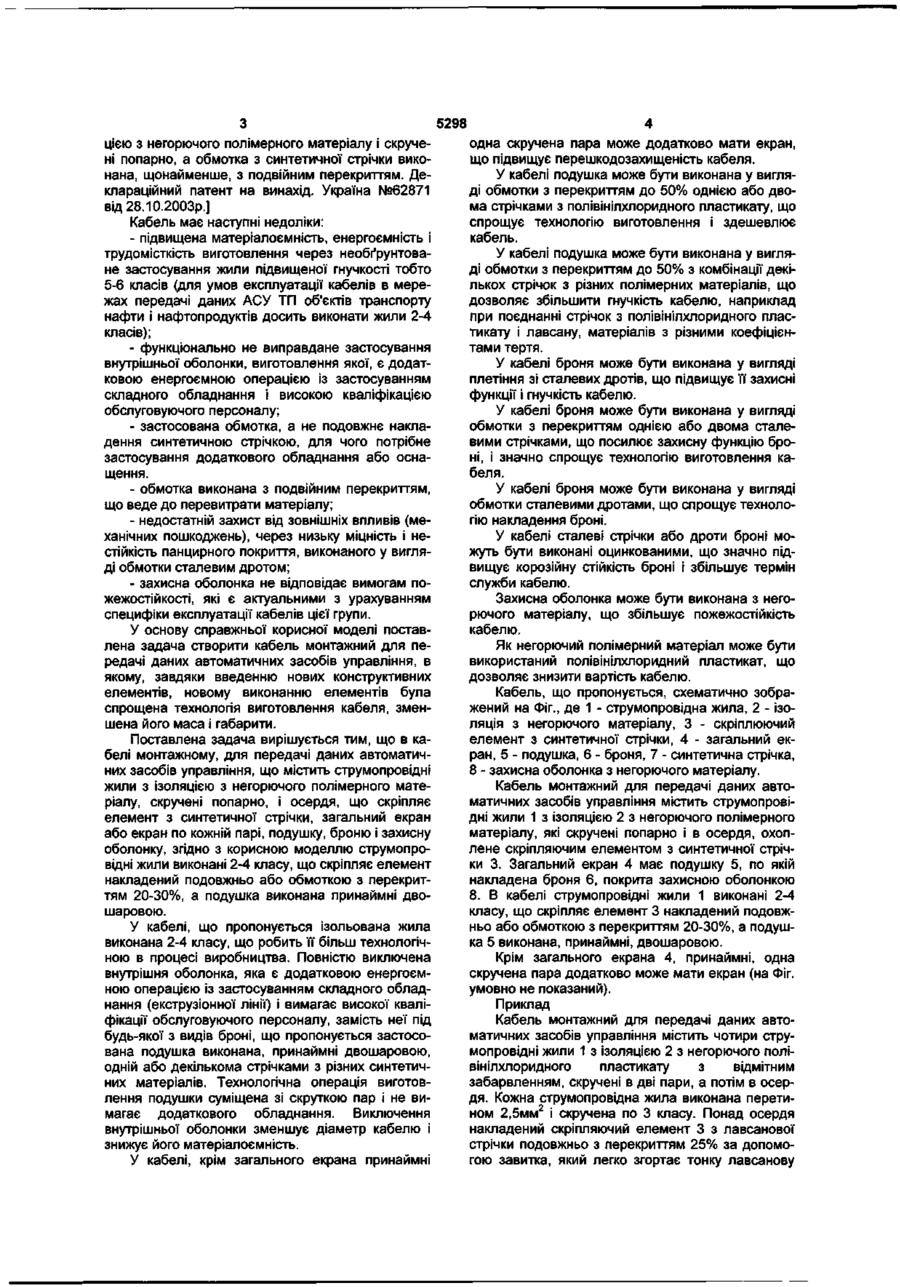

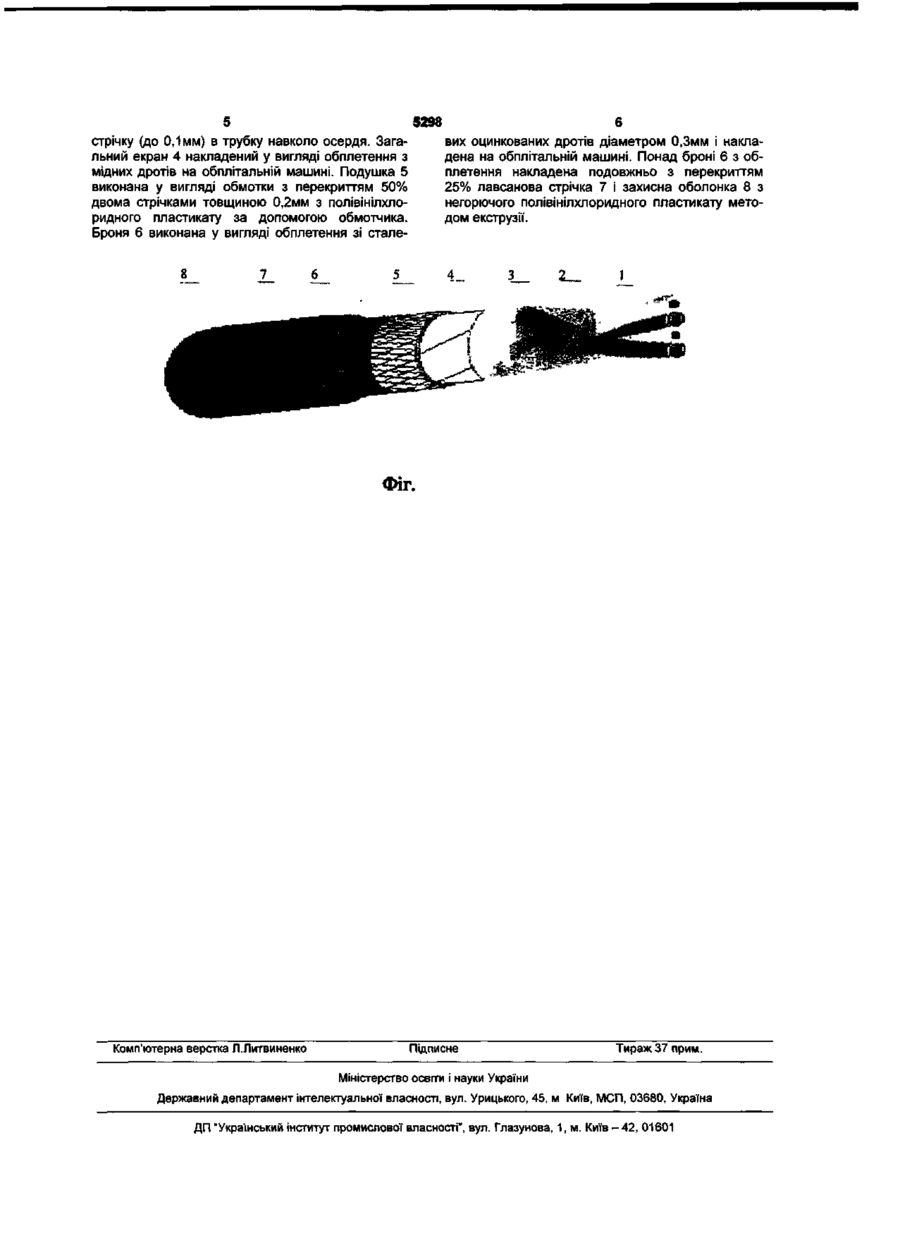

1. Кабель монтажний для передачі даних автоматичних засобів управління, що містить струмопровідні жили з ізоляцією з негорючого полімерного матеріалу, скручені попарно, і осердя, що скріплює елемент із синтетичної стрічки, загальний екран чи екран на кожній парі, подушку, броню і захисну оболонку, який відрізняється тим, що струмопровідні жили виконані 2-4 класу, скріпляючий елемент накладений подовжньо чи обмоткою з перекриттям 20-30%, а подушка виконана принаймні двошаровою. 2. Кабель за п.1, який відрізняється тим, що окрім загального екрана принаймні одна скручена пара додатково має екран. 3. Кабель за п.1, який відрізняється тим, що подушка виконана у вигляді обмотки з перекриттям до 50% однією чи двома стрічками з полівінілхлоридного пластикату. 4. Кабель за п.1, який відрізняється тим, що подушка виконана у вигляді обмотки з перекриттям до 50% з комбінації кількох стрічок з різних полімерних матеріалів. 5. Кабель за будь-якими з пп.1-4, який відрізняється тим, що броня виконана у вигляді обплетення зі сталевих дротів. 6. Кабель за будь-якими з пп.1-4, який відрізняється тим, що броня виконана у вигляді обмотки з перекриттям однією чи двома сталевими стрічками. 7. Кабель за будь-якими з пп.1-4, який відрізняється тим, що броня виконана у вигляді обмотки сталевими дротами. 8. Кабель за пп.5-7, який відрізняється тим, що сталеві дроти, стрічки броні виконані оцинкованими. 9. Кабель за будь-якими з пп.1-8, який відрізняється тим, що захисна оболонка виконана з негорючого полімерного матеріалу. 10. Кабель за будь-якими з пп.1-9, який відрізняється тим, що негорючий полімерний матеріал виконаний з полівінілхлоридного пластикату. 00 CM ю Корисна модель відноситься до області електротехніки, а саме до конструкцій кабелів і проводів монтажних, які використовуються для промислових мереж управління, сигналізації, контролю, систем автоматизації, для монтажу електроустановок, а також в мережах передачі даних АСУ ТП об'єктів транспорту нафти і нафтопродуктів. Відомий кабель монтажний марки МКЕШ з гнучкими мідними жилами, ізоляція і оболонка виконана з полівінілхлоридного пластикату, екранований, на напругу до 500В і частотою до 400Гц. [Кабелі монтажні з пластмасовою ізоляцією. ГОСТ 10348-80]. Однак цей кабель не має захисту від зовнішніх пошкоджень. Прототипом є кабель управління і передачі даних, що включає скручені мідні жили, кожна з яких покрита ізоляцією з термопластичного полімерного матеріалу, скріпляючий елемент у вигляді обмотки синтетичною стрічкою, загальний екран або екран по кожній парі, внутрішню оболонку з негорючого полімерного матеріалу, панцирне покриття і захисну оболонку. У кабелі струмопровідні жили виконані підвищеної гнучкості, покриті ізоля 5298 цією з негорючого полімерного матеріалу і скручені попарно, а обмотка з синтетичної стрічки виконана, щонайменше, з подвійним перекриттям. Деклараційний патент на винахід. Україна №62871 від 28.10.2003р.] Кабель має наступні недоліки: - підвищена матеріалоємність, енергоємність і трудомісткість виготовлення через необґрунтоване застосування жили підвищеної гнучкості тобто 5-6 класів (для умов експлуатації кабелів в мережах передачі даних АСУ ТП об'єктів транспорту нафти і нафтопродуктів досить виконати жили 2-4 класів); - функціонально не виправдане застосування внутрішньої оболонки, виготовлення якої, є додатковою енергоємною операцією із застосуванням складного обладнання і високою кваліфікацією обслуговуючого персоналу; - застосована обмотка, а не подовжнє накладення синтетичною стрічкою, для чого потрібне застосування додаткового обладнання або оснащення. - обмотка виконана з подвійним перекриттям, що веде до перевитрати матеріалу; - недостатній захист від зовнішніх впливів (механічних пошкоджень), через низьку міцність і нестійкість панцирного покриття, виконаного у вигляді обмотки сталевим дротом; - захисна оболонка не відповідає вимогам пожежостійкості, які є актуальними з урахуванням специфіки експлуатації кабелів цієї групи. У основу справжньої корисної моделі поставлена задача створити кабель монтажний для передачі даних автоматичних засобів управління, в якому, завдяки введенню нових конструктивних елементів, новому виконанню елементів була спрощена технологія виготовлення кабеля, зменшена його маса і габарити. Поставлена задача вирішується тим, що в кабелі монтажному, для передачі даних автоматичних засобів управління, що містить струмопровідні жили з ізоляцією з негорючого полімерного матеріалу, скручені попарно, і осердя, що скріпляє елемент з синтетичної стрічки, загальний екран або екран по кожній парі, подушку, броню і захисну оболонку, згідно з корисною моделлю струмопровідні жили виконані 2-4 класу, що скріпляє елемент накладений подовжньо або обмоткою з перекриттям 20-30%, а подушка виконана принаймні двошаровою. У кабелі, що пропонується ізольована жила виконана 2-4 класу, що робить її більш технологічною в процесі виробництва. Повністю виключена внутрішня оболонка, яка є додатковою енергоємною операцією із застосуванням складного обладнання (екструзіонної лінії) і вимагає високої кваліфікації обслуговуючого персоналу, замість неї під будь-якої з видів броні, що пропонується застосована подушка виконана, принаймні двошаровою, одній або декількома стрічками з різних синтетичних матеріалів. Технологічна операція виготовлення подушки суміщена зі скруткою пар і не вимагає додаткового обладнання. Виключення внутрішньої оболонки зменшує діаметр кабелю і знижує його матеріалоємність. У кабелі, крім загального екрана принаймні одна скручена пара може додатково мати екран, що підвищує перешкодозахищеність кабеля. У кабелі подушка може бути виконана у вигляді обмотки з перекриттям до 50% однією або двома стрічками з полівінілхлоридного пластикату, що спрощує технологію виготовлення і здешевлює кабель. У кабелі подушка може бути виконана у вигляді обмотки з перекриттям до 50% з комбінації декількох стрічок з різних полімерних матеріалів, що дозволяє збільшити гнучкість кабелю, наприклад при поєднанні стрічок з полівінілхлоридного пластикату і лавсану, матеріалів з різними коефіцієнтами тертя. У кабелі броня може бути виконана у вигляді плетіння зі сталевих дротів, що підвищує її захисні функції і гнучкість кабелю. У кабелі броня може бути виконана у вигляді обмотки з перекриттям однією або двома сталевими стрічками, що посилює захисну функцію броні, і значно спрощує технологію виготовлення кабеля. У кабелі броня може бути виконана у вигляді обмотки сталевими дротами, що спрощує технологію накладення броні. У кабелі сталеві стрічки або дроти броні можуть бути виконані оцинкованими, що значно підвищує корозійну стійкість броні і збільшує термін служби кабелю. Захисна оболонка може бути виконана з негорючого матеріалу, що збільшує пожежостійкість кабелю. Як негорючий полімерний матеріал може бути використаний полівінілхлоридний пластикат, що дозволяє знизити вартість кабелю. Кабель, що пропонується, схематично зображений на Фіг., де 1 - струмопровідна жила, 2 - ізоляція з негорючого матеріалу, 3 - скріплюючий елемент з синтетичної стрічки, 4 - загальний екран, 5 - подушка, 6 - броня, 7 - синтетична стрічка, 8 - захисна оболонка з негорючого матеріалу. Кабель монтажний для передачі даних автоматичних засобів управління містить струмопровідні жили 1 з ізоляцією 2 з негорючого полімерного матеріалу, які скручені попарно і в осердя, охоплене скріпляючим елементом з синтетичної стрічки 3. Загальний екран 4 має подушку 5, по якій накладена броня 6, покрита захисною оболонкою 8. В кабелі струмопровідні жили 1 виконані 2-4 класу, що скріпляє елемент 3 накладений подовжньо або обмоткою з перекриттям 20-30%, а подушка 5 виконана, принаймні, двошаровою. Крім загального екрана 4, принаймні, одна скручена пара додатково може мати екран (на Фіг. умовно не показаний). Приклад Кабель монтажний для передачі даних автоматичних засобів управління містить чотири струмопровідні жили 1 з ізоляцією 2 з негорючого полівінілхлоридного пластикату з відмітним забарвленням, скручені в дві пари, а потім в осердя. Кожна струмопровідна жила виконана перетином 2,5мм2 і скручена по 3 класу. Понад осердя накладений скріпляючий елемент 3 з лавсанової стрічки подовжньо з перекриттям 25% за допомогою завитка, який легко згортає тонку лавсанову 5298 стрічку (до 0,1мм) в трубку навколо осердя. Загальний екран 4 накладений у вигляді обплетення з мідних дротів на обплітальній машині. Подушка 5 виконана у вигляді обмотки з перекриттям 50% двома стрічками товщиною 0,2мм з полівінілхлоридного пластикату за допомогою обмотчика. Броня 6 виконана у вигляді обплетення зі стале вих оцинкованих дротів діаметром 0,3мм і накладена на обплітальній машині. Понад броні 6 з обплетення накладена подовжньо з перекриттям 25% лавсанова стрічка 7 і захисна оболонка 8 з негорючого полівінілхлоридного пластикату методом екструзії. ФІГ. Комп'ютерна верстка Л.Литвиненко Підписне Тираж 37 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
